Закрытое Акционерное Общество «АКТИ-Мастер» _АКТУАЛЬНЫЕ КОМПЬЮТЕРНЫЕ ТЕХНОЛОГИИ И ИНФОРМАТИКА

127254, Москва, Огородный проезд, д. 5, стр. 5 тел./факс (495)926-71-85 E-mail: post@actimaster.ru http://www.actimaster.ru

УТВЕРЖДАЮ

АКТИ-Мастер

Генеральный директор

стер»

Государственная система обеспечения единства измерений

Установки для измерения импульсных вольт-амперных характеристик АМ3200

МЕТОДИКА ПОВЕРКИ

АМ3200/МП-2018

Заместитель генерального директора ЗАО «АКТИ-Мастер» по метрологии

Д.Р. Васильев

г. Москва

2018

Настоящая методика поверки распространяется на установки для измерения импульсных вольт-амперных характеристик АМ3200 (далее - установки) компании "Amcad Engineering". Франция, и устанавливает методы и средства их поверки.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операции при поверке

первичной

периодической

1

Внешний осмотр

6.1

да

да

2

Подготовка к поверке

6.2

да

да

3

Опробование, идентификация и конфигурация

7.2

да

да

4

Определение погрешности измерения напряжения зондами затвора

7.3

да

да

5

Определение погрешности измерения силы тока зондами затвора

7.4

да

да

6

Определение погрешности измерения напряжения зондами стока

7.5

да

да

7

Определение погрешности измерения силы тока зондами стока

7.6

да

да

ПРИМЕЧАНИЕ: указанные в таблице 1 операции выполняются для зондов, входящих

по заказу в комплект поставки установки, по заявке пользователя установки.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 Для поверки следует применять средства поверки, указанные в таблице 2.

  • 2.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

Вместо указанного в таблице 2 мультиметра можно использовать также мультиметры:

  • - Agilent/Keysight 34401 А, 34411 A. L4411 А;

  • - Tektronix DMM4040, DMM4050.

Таблица 2 — Средства поверки

Наименование средства поверки

Номер пункта

Требуемые характеристики

Рекомендуемый тип средства поверки, примечания

/

2

3

4

5

Эталонные средства измерений

1

Измеритель постоянного напряжения и силы постоянного тока

  • 7.3

  • 7.4

  • 7.5

  • 7.6

Относительная погрешность измерения напряжения от 0.1 до 250 V не более ± 1 ■ 10“* Относительная погрешность измерения силы тока от 0.1 mA до 1 А не более ±110"' от 1 до 3 А не более ±2-10‘’

Мультиметр цифровой

Keysight 34410А;

Госреес гр № 33921 -07

Продолжение таблицы 2

1

2

3

4

5

2

Мера сопротивления

7.6

Номинал 0.1 Q

Относительная погрешность сопротивления не более 0.01 % Постоянная времени не более 0.5 ps

Максимальная мощность рассеивания не менее 2 W

Мера электрического сопротивления универсальная однозначная МС 3080М 0,1 Q;

класс точности 0,01

Вспомогательные средства поверки и аксессуары

1

Набор резисторов нагрузки

7.4, 7.6

0.3 Q/4 W

6Q/4W

100 Q/1 W

1 Ш / 0.25 W

120 Ш/0.25 W

Указания по выводным соединителям - в пункте 2.4

2

Компьютер с клавиатурой и мышью

все

Интерфейс USB, операционная система не ниже Windows ХР

-

3

Конвертер интерфейсный

все

USB-GPIB с кабелем USB

длиной 1 ... 2.5 m

National Instruments

GPIB-USB-HS p/n 778927-01

4

Кабель ВЧ

7.3,7.5

BNC(m)-BNC(m)

-

5

Адаптер

7.3,7.5

BNC(f)-banana

-

6

Адаптер

7.4,7.6

BNC(m)-banana

-

7

Кабель соединительный

7.4,7.6

banana(m-m)

-

8

Кабель соединительный

7.6

banana(m) - тип “U”/6,4 mm 3 шт.

-

Программное обеспечение

1

Программа управления

6.2

7.2-7.6

Передача команд по интерфейсу GPIB

National Instruments NI-MAX

N1-488.2, версия 14.0 и выше

  • 2.3 Применяемые средства поверки должны быть исправны, поверены и иметь документы о поверке.

  • 2.4 Резисторы нагрузки 6 Q, 100 Q, 1 Ш, 120 kQ должны с обеих сторон иметь соединители banana(m).

Резистор нагрузки 0.3 Q должен иметь с одной стороны соединитель banana(m), а с другой стороны клеммный соединитель тип “U”/6,4 mm.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица с высшим или среднетехническим образованием, и имеющие практический опыт в области электрических измерений.

4 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ПОВЕРКЕ

При проведении поверки должны соблюдаться следующие условия окружающей среды:

  • - температура воздуха (23 ±3) °C;

  • - относительная влажность воздуха от 30 до 70 %;

  • - атмосферное давление от 84 до 106.7 kPa.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 Во избежание несчастного случая и для предупреждения повреждения установки и поверочного оборудования необходимо обеспечить выполнение следующих требований:

  • - подсоединение оборудования к сети должно производиться с помощью сетевых кабелей, предназначенных для данного оборудования;

  • - заземление оборудования должно производиться посредством заземляющего контакта сетевого кабеля;

  • - запрещается производить подсоединение кабелей к контактам оборудования или отсоединение от них, когда на входах и выходах оборудования имеется напряжение;

  • - запрещается работать с установкой при обнаружении ее повреждения.

  • 6 ВНЕШНИЙ ОСМОТР И ПОДГОТОВКА К ПОВЕРКЕ

6.1 Внешний осмотр
  • 6.1.1 При проведении внешнего осмотра проверяются:

  • - чистота и исправность разъемов блока управления и измерительных зондов;

  • - отсутствие механических повреждений корпусов установки и измерительных зондов;

  • - комплектность установки согласно эксплуатационной документации.

  • 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации установки, ее следует направить в сервисный центр или к официальному поставщику для выполнения ремонта.

6.2 Подготовка к поверке
  • 6.2.1 Перед началом выполнения операций необходимо изучить руководство по эксплуатации установки, а также руководства по эксплуатации применяемых средств поверки.

  • 6.2.2 До начала операций поверки выдержать установку и эталонный мультиметр во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

Минимальное время прогрева установки 30 min.

  • 6.2.3 Если на компьютер не были установлены программа IVCAD (входит в комплект поставки установки) и программа NI-MAX N1-488.2 (доступна на сайте http://www.ni.com), выполнить их установку, следуя указаниям установщика программ.

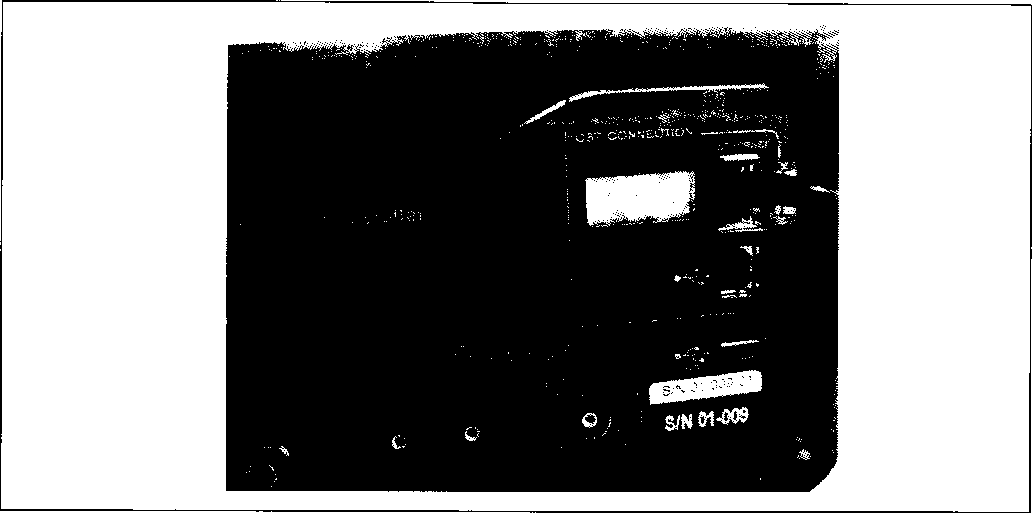

  • 6.2.4 Установить на выходной разъем зонда затвора адаптер D-SUB/BNC из комплекта установки.

  • 6.2.5 Выполнить соединения:

  • - интерфейсного разъема LAN установки с интерфейсным разъемом LAN компьютера;

  • - интерфейсного разъема GPIB мультиметра с интерфейсным разъемом USB компьютера, используя кабель-конвертер USB-GPIB.

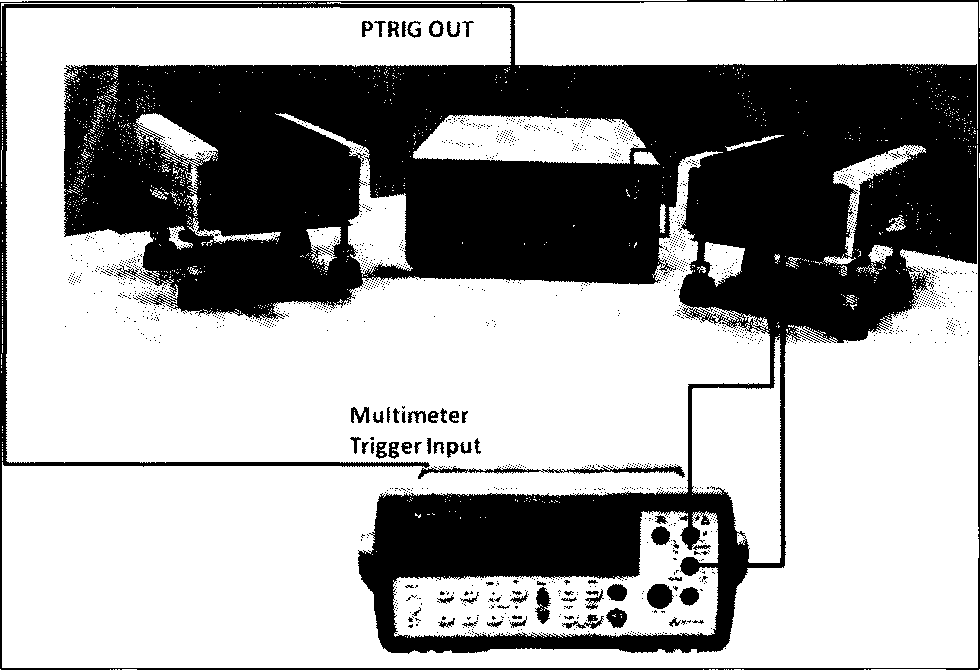

  • 6.2.6 Используя адаптер SMB-BNC из комплекта установки, соединить кабелем BNC(m)-BNC(m) разъем “Ptrig Out” на задней панели установки с разъемом “Ext Trig” на задней панели мультиметра.

  • 6.2.7 В сетевых настройках компьютера вписать IP-адрес локальной сети, который индицируется на задней панели установки (рисунок 6.2.1):

Панель управления - Подключение по локальной сети - Свойства (рисунок 6.2.2), выбрать «Протокол Интернета версии 4 (TCI/IPv4)» и прописать считанный с установки адрес IP, а также маску подсети (рисунок 6.2.3).

Рисунок 6.2.1 - IP-адрес локальной сети

Сеть Доступ

Подключение через:

■'§* Realtek PCIe GBE Family Controller

| Настроить...

Отмеченные компоненты используются этим подключением:

й 5^ Клиент для сетей Microsoft

й ^DNElJghtWeightRter

й ^Планировщикпакетов QoS

й Служба доступа к файлам и принтерам сетей Micro... -■А- Протокол Интернета версии 6 (TCP/lPvS?

Драйвер в/в тополога канального уровня

Ответчик обнаружения топологии канального уровня

й й й й

I Удалить j

Установить...

Описание

Протокол TCP/IP - стандартный протокол глобальных сетей, обеспечивающий связь между различными взаимодействующими сетями.

Свойства

Отмена

L

Рисунок 6.2.2 - Подключение по локальной сети - Свойства

'------—

Свойства: Протокол Интернета версии 4 (ТСР/ИМ)

Общие

Параметры IP могут назначаться автоматически, если сеть поддерживает зту возможность. В противном случае параметры IP можно получить у сетевого администратора.

IP-адрес:

10 . О .0 .10

Маска подсети:

255 . 0 .0 .0

Основной шлюз:

Получить адрес DHS-сервера автоматически

9 Использовать следующие адреса DNS-серверов:

Предпочитаемый DNS-cepeep:

Альтернативный DNS-cepeep: □ Подтвердить параметры при выходе | дополнительно...

Рисунок 6.2.3 - Протокол Интернета версии 4 (TCI/IPv4)

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Общие указания по проведению поверки
  • 7.1.1 Операции поверки выполняются в импульсном режиме, при этом мультиметр запускается передним положительным фронтом импульсов от внутреннего триггера установки.

Для того, чтобы обеспечить измерение нормированных метрологических характеристик измерительных зондов установки, ширина импульса выбирается равной 600 ps, а скорость отсчетов мультиметра - 10000/s. Отсчеты мультиметра и установки производятся в середине импульса, формируемого измерительным зондом.

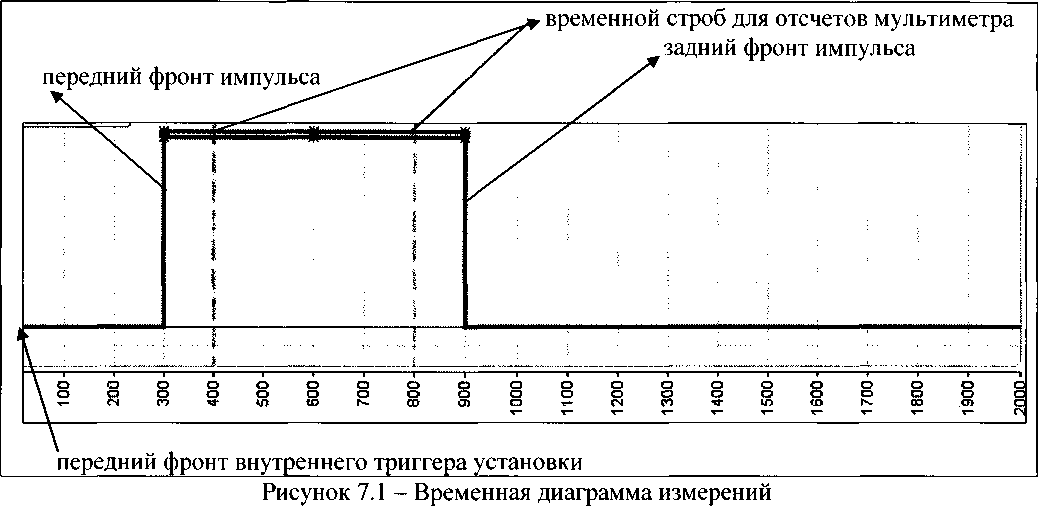

Временная диаграмма измерений представлена на рисунке 7.1.

Задержка импульса выходного напряжения относительно переднего фронта внутреннего триггера установки равна 300 ps, а длительность импульса составляет 600 ps. При этом значения задержки триггера и продолжительности временного строба для измерений выбраны равными 400 ps для того, чтобы измерительные отсчеты мультиметра и установки находились внутри импульса с запасом 100 ps относительно переднего и заднего фронтов импульса (во избежание влияния выбросов на фронтах импульса).

  • 7.1.2 Для проведения поверки необходимо иметь один зонд затвора и один зонд стока, которые должны быть подключены к блоку управления.

Программа сделана таким образом, что для каждой операции поверки необходимо производить конфигурацию параметров на обоих зондах, несмотря на то, что измерения по данной операции проводятся только на одном из них. Например, в операции 7.4 сила тока на выходе зонда затвора задается путем подачи сформированного на зонде затвора напряжения на резистор нагрузки, измеряется внутренним измерителем силы тока установки, и сравнивается со значением силы тока, измеренным мультиметром. При этом для правильной работы программы необходимо произвести также конфигурацию на зонде стока (формирователя напряжения и виртуального измерителя напряжения).

  • 7.1.3 В процессе выполнения операций результаты измерений заносятся в протокол поверки. Полученные результаты должны укладываться в пределы допускаемых значений, которые указаны в таблицах настоящего раздела документа. При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате установку следует направить в сервисный центр или поставщику для проведения регулировки и/или ремонта.

7.2 Опробование, идентификация и конфигурация
  • 7.2.1 Запустить программу IVCAD на компьютере.

В процессе загрузки будет индицироваться ярлык программы, и после загрузки появится главное окно программы.

Открыть окно Help, About.

Записать индицируемые идентификационное наименование и номер версии в таблицу 7.2. Вернуться главное окно программы.

  • 7.2.2 Выполнить определение подключенного оборудования, для чего:

  • - открыть вкладку Measurement system-Tools, выбрать Instrument Scanner (рисунок 7.2.1);

  • - кликнуть на кнопку Scan внизу справа.

ф IVCAD [DEMO] Fife Toofe Heip

ipS^PIug-ir»

|1 Э Measurement system

! j          Measurement

11       £ Hardware control

H ; Si- Toots

;!           >Dwer Wizard

П|

Рисунок 7.2.1 - Окно Instrument Scanner

В результате поиска должен отобразиться список в правом окне:

  • - мультиметр с указанием типа и адреса GPIB

  • - установка АМ3200 с указанием типа и адреса IP.

Записать результат определения подключенного оборудования в таблицу 7.2.

  • 7.2.3 Открыть в главном окне программы вкладку Measurement system - Measurement -Setup & measurement, в появившемся окне Setup & measurement нажать клавишу New (рисунок

  • 7.2.2), появится окно New setup (рисунок 7.2.3), в котором нужно выбрать I-V Measurement, в результате чего окно конфигурации примет вид блок-схемы измерений, показанный на рисунке 7.2.4.

Параметры конфигурации, используемые при выполнении операций поверки, задаются в окне блок-схемы I-V Power supplies.

  • 7.2.4 В окне блок-схемы измерений (рисунок 7.2.4) выбрать IV Power Supplies.

Далее в окне Setup> IV power supplies (рис. 7.2.5) будет производиться конфигурация приборов, участвующих в измерениях.

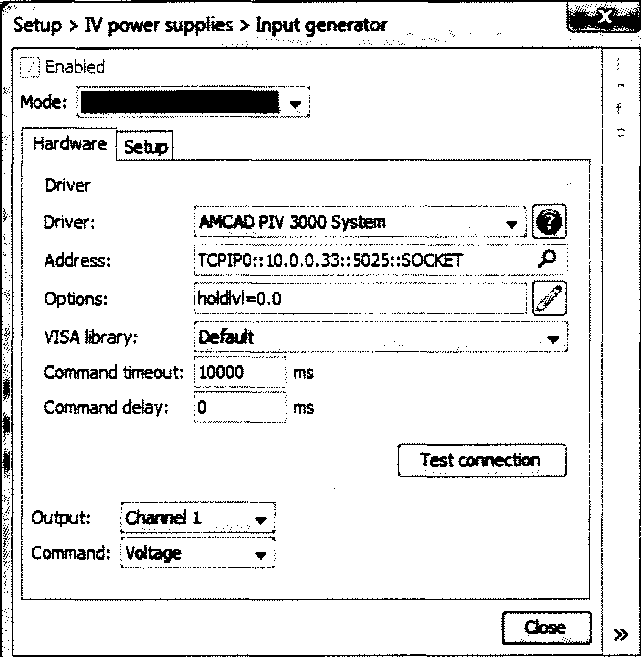

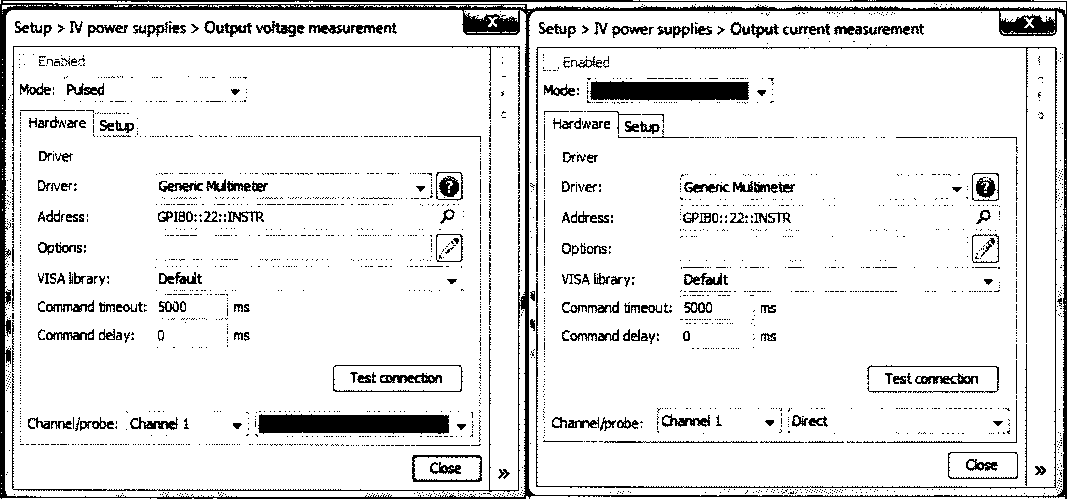

В окне конфигурации измерений Setup > IV power supplies (рисунок 7.2.5) снять метку Same input and output measurement instrument для того, чтобы было возможно использовать разные приборы для измерения напряжения и силы тока на входе и выходе.

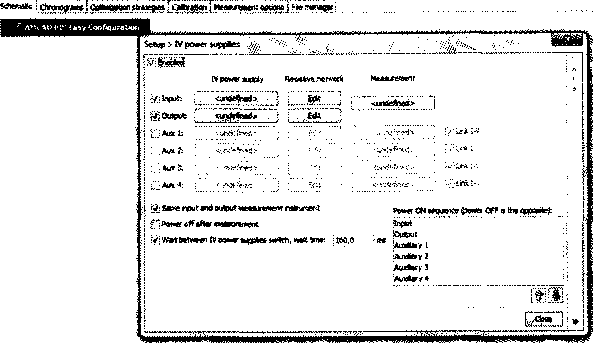

При этом окно Setup & measurement, Setup > IV power supplies примет вид, показанный на рисунке 7.2.6.

Щ1ИЖ|ЯМ0]         _

M 'T'ftftte Л/амшс Wjfrt

••Vw vltWtf • *e*p

fH

_ Plug-ins

Q • Measurement system

Гjftew Open X‘-'’,s Й~’'' 3^ f          ~                   bench

В Measurement

i >'I£«^^SS8

I ‘Sweep plan (multi-setup) \ Hardware control              ;

ffi- Tools                                \

-

"У           t 7™|        ~t            . „ . p

S5- Visuabzabon

0j- Toolbox

S- ModeSng ф Scripting B-Other

S3 sources           » О x

:   ■ \ Qatssources

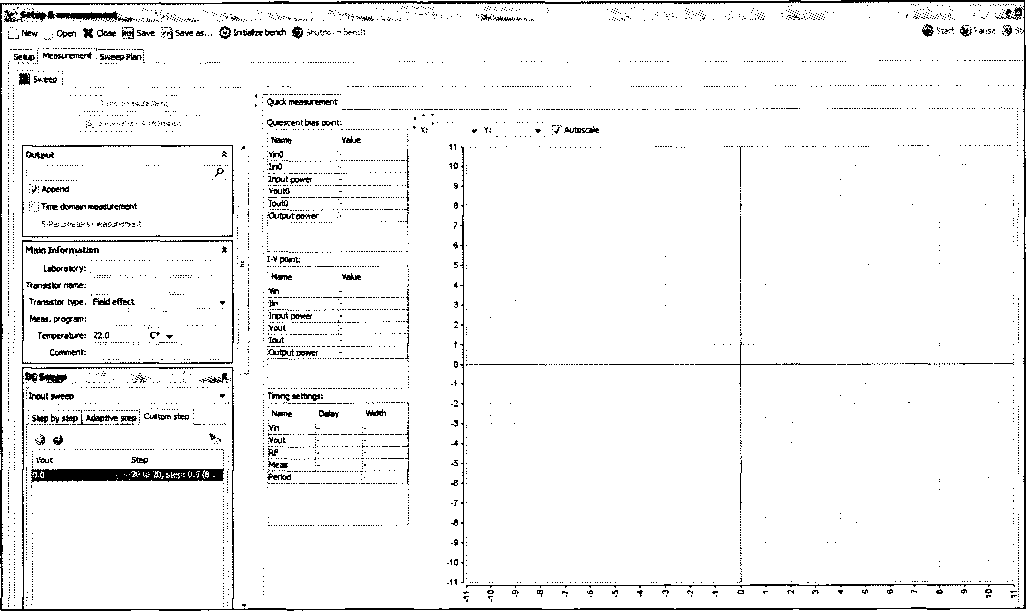

Рисунок 7.2.2 - Главное окно, вкладка Setup & measurement

IVCAO [DEMO]

4t Toots V» Help

Phis;

* - Bx

______________________________________________________________________________________________

t 7..... ’   ; ‘

■U*»’: t*en X <я*       8 •■= * *• S'.' Tr.iA perj

Se"

1ZEZZI

T/±

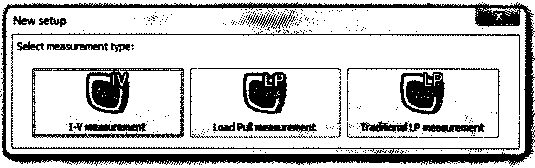

Рисунок 7.2.3 - Главное окно, вкладка Setup & measurement, New setup

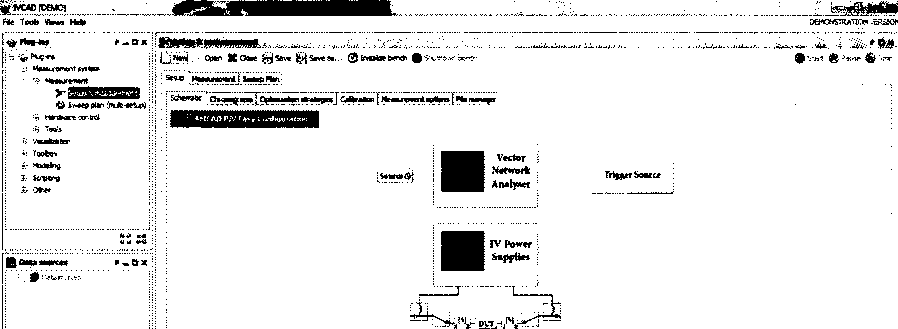

Рисунок 7.2.4 - Окно блок-схемы измерений (Setup & Measurement)

'...... ..... ..... .......

Setup > IV power supplies

< Enabled

IV power supply

Resistive network

Measurement

й Input: [

<undefined>1

< unde fined >     I

iLinkl-V

2 Output: [

<undefined>|

t....................j

<undefined>     ]

/Unkl-V

Aux 1:   |

<undefined>     |

trt

Lmkl-L

. Aux 2: i

- urdeVeiT

Fit

« etiriLo         i

L. Lrtl-V

Lrt.IV

Link I-,'

<undefeed>

.cde^ne* : j.

<ur>def'r&d> f

Aux 3:

Aux 4:                            !

IVOD ,DEMOJ

- “ г1'Лг Vs»<S :

«СХ

жъг-

:: tz

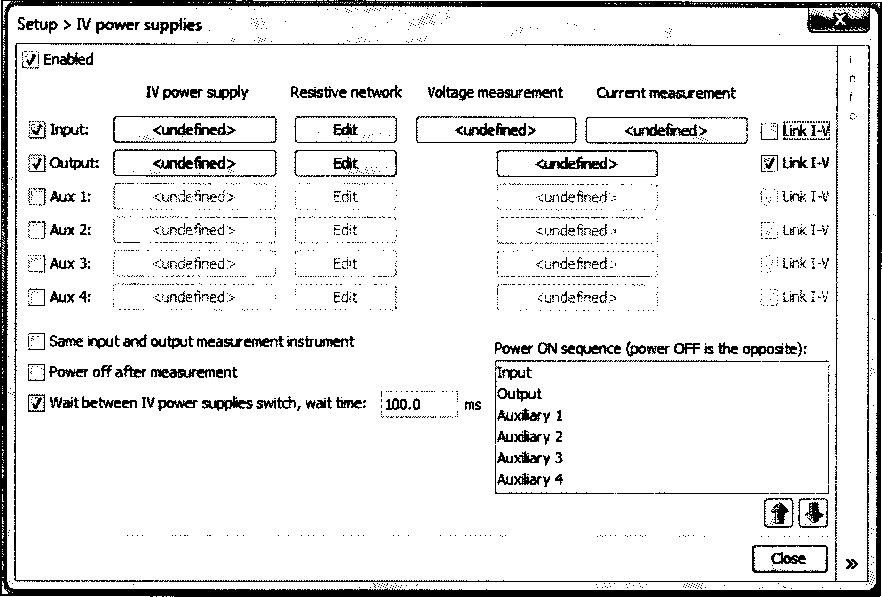

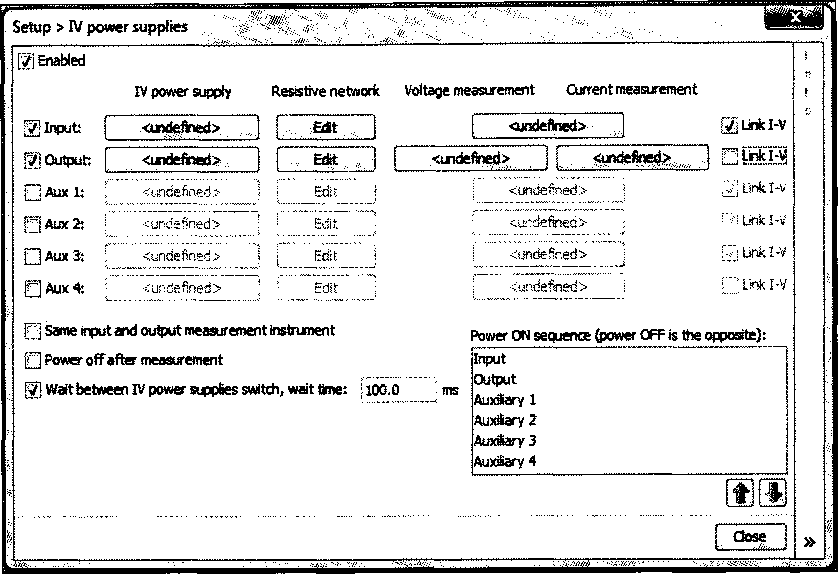

Рисунок 7.2.5 - Окно Setup & measurement, Setup > IV power supplies

II

f

Power ON sequence (power OFF is the opposite): Input

Output

Auxfery 1

Auxfery 2

Auxiliary 3

Auxiliary 4

f Close

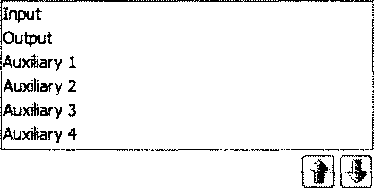

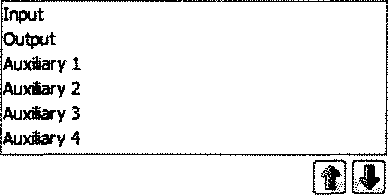

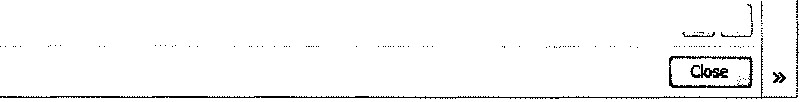

Рисунок 7.2.6 - Окно Setup & measurement, Setup > IV power supplies, метка Same input and output instruments снята

В процессе конфигурации не должно появиться сообщений об ошибках. Записать результат конфигурации измерительной схемы в таблицу 7.2.

Таблица 7.2 Опробование и идентификация

Операция

Результат проверки

Критерий проверки

Идентификация ПО

IVCAD

IVCAD

Проверка номера версии ПО

3.7

Номер версии 3.7 и выше

Определение оборудования

Выполнено правильно

Мультиметр с адресом GPIB

АМ3200 с адресом IP

Конфигурация

Нет сообщений об ошибках

Нет сообщений об ошибках

7.3 Определение погрешности измерения напряжения зондом затвора

Общие указания по выполнению операции:

Сформированное на выходе зонда затвора напряжение измеряется внутренним измерителем напряжения затвора установки и сравнивается со значением напряжения, измеренным мультиметром.

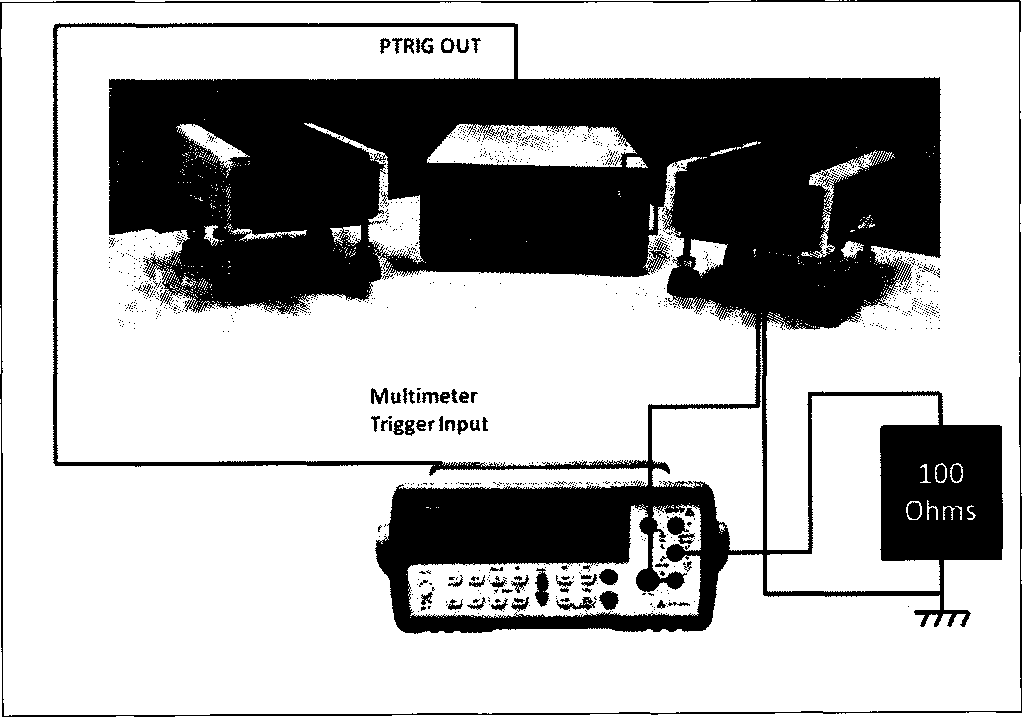

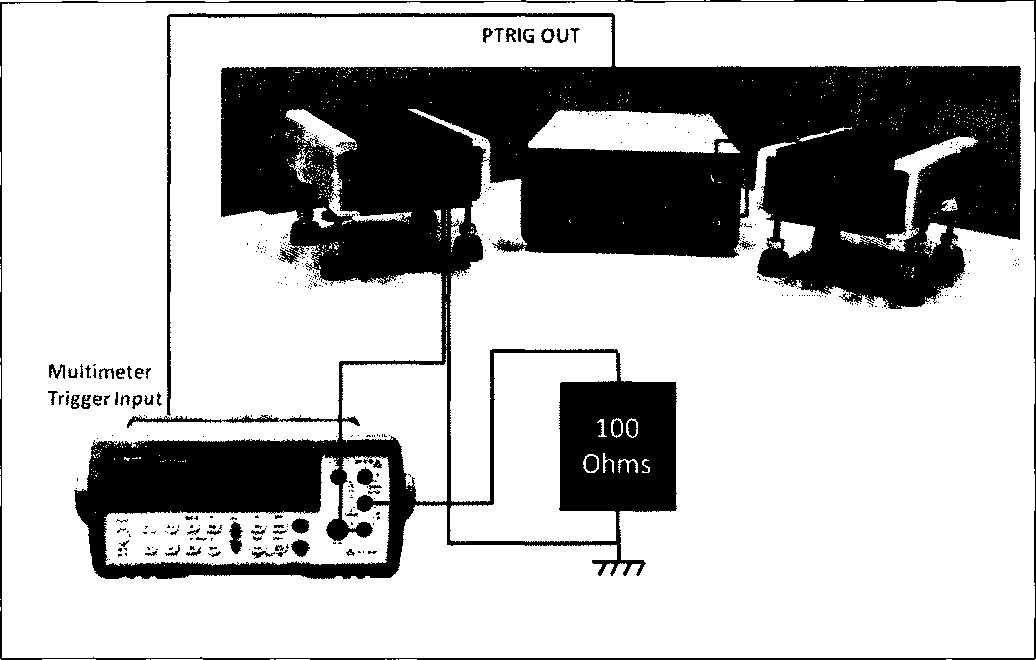

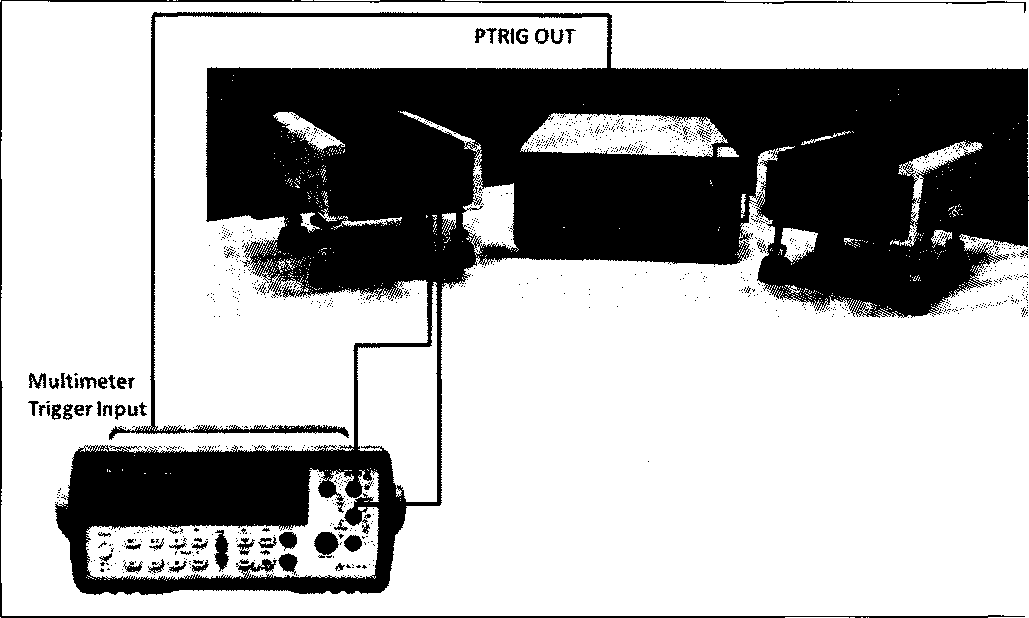

  • 7.3.1 Выполнить соединения для измерения напряжения зондом затвора по схеме, показанной на рисунке 7.3.1:

  • - присоединить зонды затвора (Gate Probe) и стока (Drain Probe) к соответствующим разъемам установки;

  • - используя кабель BNC(m)-BNC(m) и адаптер BNC(f)-banana, соединить выходной разъем зонда затвора с гнездами “Input HI”, “Input LO” на передней панели мультиметра, соблюдая полярность (центральный провод BNC нужно соединить с гнездом “Input HI” мультиметра).

Рисунок 7.3.1 - Схема соединений для измерения напряжения зондом затвора

  • 7.3.2 В окне Setup, Power supplies (рисунок 7.2.6), снять метку Link I-V справа в строке Output, при этом окно приобретет вид, показанный на рисунке 7.3.2.

В данном окне будет выполняться конфигурация параметров для измерения напряжения и силы тока зондом затвора.

  • 7.3.3 Задать параметры формирования и измерения напряжения.

    • 7.3.3.1 Нажать клавишу Undefind на пересечении IV power supply / Input (рисунок 7.3.2), при этом появится окно Setup>Power supplies>Input generator.

Сконфигурировать формирователь напряжения импульсного генератора зонда затвора: как указано в пункте П1 Приложения.

  • 7.3.3.2 Нажать клавишу Undefind на пересечении IV power supply / Output (рисунок 7.3.2), при этом появится окно Setup>Power supplies>Output generator.

Сконфигурировать формирователь напряжения импульсного генератора зонда стока, как указано в пункте П2 Приложения.

Рисунок 7.3.2 - Окно Setup > IV power supplies, конфигурация для измерения напряжения и силы тока зондом затвора

  • 7.3.3.3 Нажать клавишу Undefined на пересечении Input /Voltage measurement/Current measurement (рисунок 7.3.2), при этом появится окно Setup>IV power supplies>Input measurement.

Сконфигурировать измеритель напряжения и силы тока на зонде затвора, как указано в пункте ПЗ Приложения.

  • 7.3.3.4 Нажать клавишу Undefined на пересечении Output / Voltage measurement (рисунок

  • 7.3.2), при этом появится окно Setup>IV power supplies>Output voltage measurement.

Сконфигурировать измеритель напряжения на зонде стока как указано в пункте П4 Приложения.

  • 7.3.3.5 Нажать клавишу Undefined на пересечении Output / Current measurement (рисунок

  • 7.3.2), при этом появится окно Setup>IV power supplies>Output current measurement.

Сконфигурировать измеритель силы тока на зонде стока как указано в пункте П5 Приложения.

После конфигурации окно Setup > IV power supplies примет вид, показанный на рисунке

  • 7.3.3.

7.3.4 Выполнить измерения.

Вернуться в главное окно IVCAD, Setup&measurement (рисунок 7.2.2).

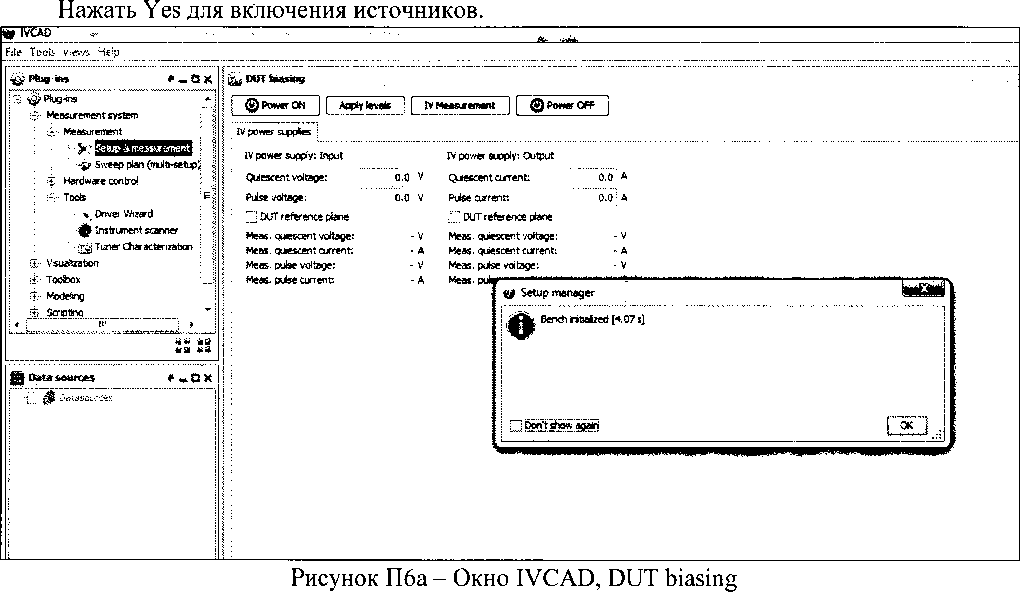

Выполнить действия, указанные в пункте П6 Приложения.

Диапазоны и шаги напряжения на затворе указаны в таблице 7.3.

Таблица 7.3 - Диапазон и шаг напряжения на затворе

Тип зонда

Диапазон напряжения, V

Шаг напряжения^

АМ3211

от -25 до +25

5.0

Setup > Г/ power supplies

у. Enabled

IV power supply

Resistive network

Voltage measurement    Current measurement

/ Input:

i AMCAD PIV 300...

[      Edit

| AMCAD PIV 300...   ■

IJ'Linkl-V

SI Output:

AMCAD PIV 300...

j

Generic Multimeter ] | Virtual IV measur...

1 (JUnkl-V

i 1 Aux 1:

'undet^ed ’

Г Fd-t ~ .

• un f efired’'’

Link I-V

j     <undefined>

[       Edit

1......................................

|     cunsefineo     i <

J'Jnkl-V

. * Aux 3:

1     <undefined>

1 ....

Ed-t

I      rundefred =>      i

d ‘ Linkl-V

'-de5ned>

.     Ed:

s      <undefinea>      I :

Power ON sequence (power OFF is the opposite):

i

•в

100.0 ms

Close

........

Рисунок 7.3.3 - Окно Setup > IV power supplies после конфигурации

  • 7.3.5 Записать отсчеты напряжения установкой (Vin) и мультиметром (Vout) в столбцы 2 и 3 таблицы 7.4, вычислить значения погрешности и записать их в столбец 4 таблицы 7.4.

  • 7.3.6 Деактивировать выход установки, для чего в главном окне программы нажать на клавишу Shutdown bench.

Таблица 7.4 - Погрешность измерения напряжения зондом затвора АМ3211

Установленное значение, V

Измеренное установкой значение Vin, V

Измеренное мультиметром значение Vout, V

Абсолютная погрешность (Vin - Vout), V

Пределы допускаемых значений,V

1

2

3

4

5

-25

±0.0200

-20

±0.0165

-15

±0.0130

-10

±0.0095

-5

±0.0060

0

±0.0025

5

±0.0060

10

±0.0095

15

±0.0130

20

±0.0165

25

±0.0200

7 А Определение погрешности измерения силы тока зондом затвора

Общие указания по выполнению операции:

Сила тока на выходе зонда затвора задается путем подачи сформированного на зонде затвора напряжения на резистор нагрузки. Значение силы тока определяется общим сопротивлением цепи, которое равно сумме сопротивления резистора нагрузки и выходного сопротивления зонда. Значение силы тока, протекающего в цепи, измеряется внутренним измерителем силы тока установки и сравнивается со значением силы тока, измеренным мультиметром.

  • 7.4.1 Выполнить соединения для измерения силы тока зондом затвора по схеме, показанной на рисунке 7.4.1:

  • - присоединить зонды затвора (Gate Probe) и стока (Drain Probe) к соответствующим разъемам установки;

  • - используя адаптер BNC(m)-banana и кабель banana(m-m), соединить выходной разъем зонда затвора и контакты резистора нагрузки с токовыми гнездами “Input I”, “Input LO” на передней панели мультиметра, соблюдая полярность (центральный провод BNC нужно соединить с гнездом “Input I” мультиметра).

Резистор выбрать в соответствии с таблицей 7.4.

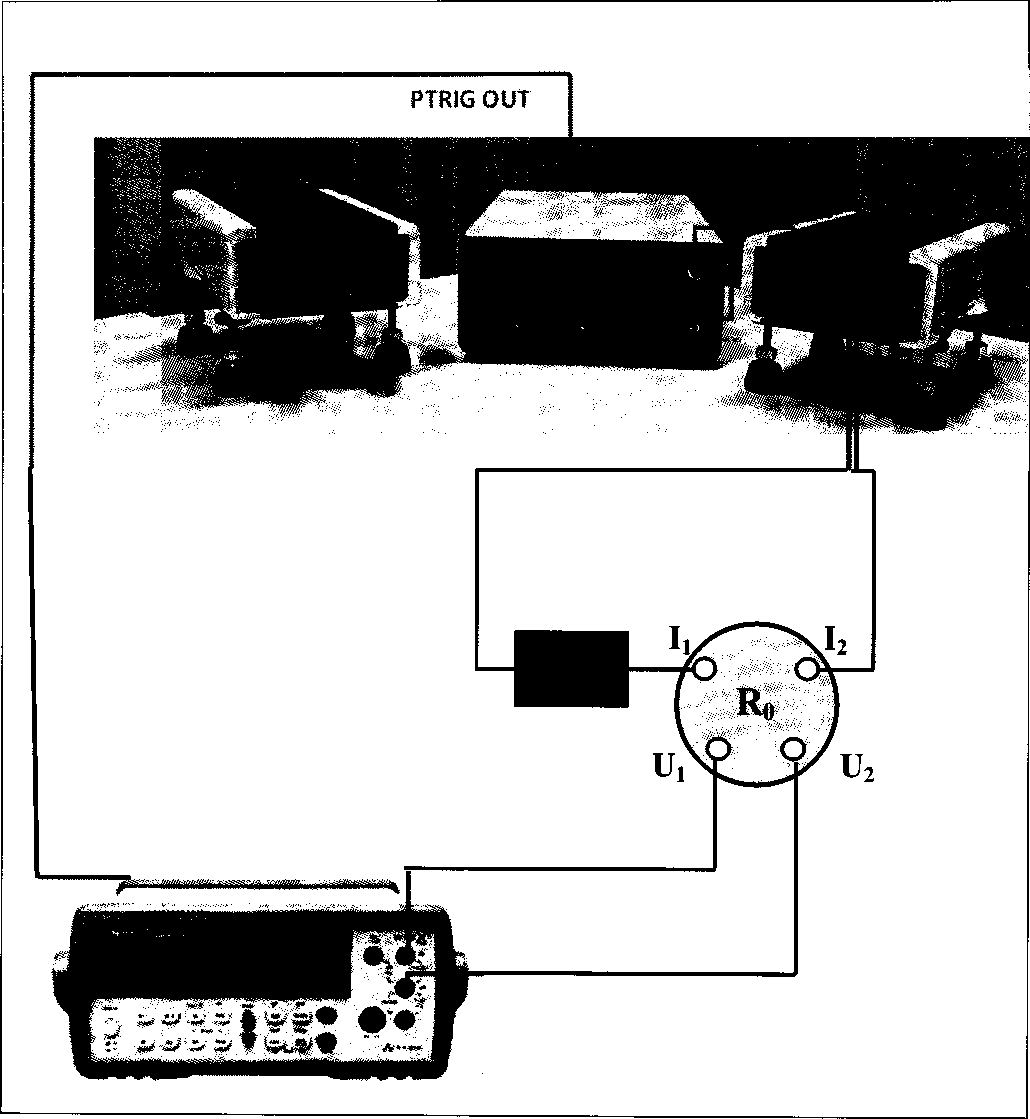

Рисунок 7.4.1 - Схема соединений для измерения силы тока зондом затвора

Таблица 7.4 - Значения параметров напряжения на затворе и сопротивлений резисторов

Расчетные значения диапазонов силы тока

Диапазон установки напряжения

Шаг по напряжению

Сопротивление резистора

1

2

3

4

-80 ... +80 цА

-10 V ... +10 V

2.5 V

120 Ш

-8 mA ... +8 mA

-8 V ... +8 V

2.0 V

1 Ш

-720 mA ... +720 mA

-25 V ... +25 V

5.0 V

6Q

  • 7.4.2 В окне Setup, Power supplies (рисунок 7.2.6) снять метку Link I-V справа в строке Output (рисунок 7.3.2).

7А.З Задать параметры формирования и измерения напряжения.

  • 7.4.3.1 Нажать клавишу Undefind на пересечении IV power supply / Input (рисунок 7.3.2), при этом появится окно Setup>Power supplies>Input generator.

Сконфигурировать формирователь напряжения импульсного генератора зонда стока, как указано в пункте П2 Приложения.

  • 7.4.3.2 Нажать клавишу Undefind на пересечении IV power supply / Output (рисунок 7.3.2), при этом появится окно Setup>Power supplies>Output generator.

Сконфигурировать формирователь напряжения импульсного генератора зонда затвора, как указано в пункте П1 Приложения.

  • 7.4.3.3 Нажать клавишу Undefined на пересечении Output / Voltage measurement/Current measurement (рисунок 7.3.2), при этом появится окно Setup>IV power supplies>Output measurement.

Сконфигурировать измеритель напряжения и силы тока на зонде затвора, как указано в пункте ПЗ Приложения.

Для диапазонов силы тока ±100 цА и ±10 mA внести в конфигурацию измерителя функцию усреднения:

1) В окне Setup>IV power supplies>Output measurement открыть вкладку PIV Advanced Configuration путем нажатия на «карандаш» справа в строке Options (рисунок 7.4.2).

В окне PIV Advanced Configuration изменить параметр Acquisition sampling count на 256, в настройке Range mode выбрать Manual, затем убрать галочку перед «Мах» и указать требуемый диапазон измеряемых токов 1 .ОЕ-4.

--"X

Setup > IV power supplies > Output measurement

Рисунок 7.4.2 - Конфигурация для измерения силы тока до 100 мкА (1)

»■' ....................... .....

PIV Advanced Configuration

Only use safe ranges in automatic mode (and automate once, 32xxsene) |3 Asynchronous waveforms (for tag pulses, replace normal waveforms, 32xx serie)

Less sampling (fester) Ц~~~..................................................-...........-----..........-  More Sampling (slower)

2) Во вкладке Setup>Optimization strategies изменить параметр Tolerance для Output voltage

(V) на значение 0.005 (рисунок 7.4.3)

Setup & measurement

(_jNew Open gelose bjsave 0 Save as... ф Initialize bench @        ber.rh

Setup > Measurement 1 Sweep Plan]____________________

i Schematic! Chronograms] Optimization strategies ’calibraton^Measuranent options’File manager

i None                       Tolerance Maximum iteration count

AuxSaryl current (A) ____ S.OE-4

0.01

5.0Е-4

50

0.01       [50

5.0Е-4

0.01

5.0Е-4

0,01

5.0Е-4

0.001

5.0Е-4

50

50

50

50

Ю_

50

50

[0,05       [50

Description

—........-I

Рисунок 7.4.3 - Конфигурация для измерения силы тока до 100 мкА (2)

  • 7.4.3.4 Нажать клавишу Undefined на пересечении Input / Voltage measurement (рисунок

  • 7.3.2), при этом появится окно Setup>IV power supplies>Input voltage measurement.

Сконфигурировать измеритель напряжения на зонде стока, как указано в пункте П5 Приложения.

  • 7.4.3.5 Нажать клавишу Undefined на пересечении Input / Current measurement (рисунок

  • 7.3.2), при этом появится окно Setup>IV power supplies>Input current measurement.

Сконфигурировать измеритель силы тока на зонде стока как указано в пункте П4 Приложения.

После конфигурации окно Setup > IV power supplies примет вид, показанный на рисунке

  • 7.4.4.

    Setup > IV power supplies

    ,----

    V Enabled

    ...........................

    _

    IV power supply Resistive network Voltage measurement Current measurement

    L< Input: j AMCADPIV ЗОР...""""] Edit~ j [ Virtuallvmeasur.,, I                            U LinkI-V

    '■i/'Output: | AMCAD PIV 300.4 >   |

    i

    ft f

    . I Aux 1:

    □ Лих 2:

    L j Лих *

    j    <undefced>

    - Li'CteE ed>

    i      :undefined>

    j     <undefined>

    у: Link I-V

    ' ■ Link I-V

    \ | Link I-V

    KI-,

Power ON sequence (power OFF is the opposite):

II

Input Output Auxiliary 1

Auxiliary 2

Auxiliary 3

Auxiliary 4

Рисунок 7.4.4 - Окно Setup > IV power supplies после конфигурации

  • 7.4.4 Выполнить измерения.

Вернуться в главное окно программы Setup&measurement (рисунок 7.2.2).

Выполнить действия, указанные в пункте П6 Приложения.

Диапазоны и шаги напряжения на затворе указаны в таблице 7.4Ь.

  • 7.4.5 Записать отсчеты силы тока установкой (Iin) и мультиметром (lout) в столбцы 3 и 4 таблицы 7.4, рассчитать значения погрешности и записать их в столбец 5 таблицы 7.4.

  • 7.4.6 Выполнить действия по пунктам 7.4.4 - 7.4.5 для остальных диапазонов силы тока в соответствии параметрами, указанными в таблицах 7.4а и 7.4Ь.

  • 7.4.7 Деактивировать выход установки, для чего в главном окне программы нажать на клавишу Shutdown bench.

Таблица 7.4 - Погрешность измерения силы тока зондом затвора АМ3211

Установленное значение напряжения, V

Расчетное значение силы тока

Измеренное установкой значение Iin

Измеренное мультиметром значение lout

Абсолютная погрешность (Iin - lout)

Пределы допускаемых значений

1

2

3

4

5

6

Диапазон ±100 цА, резистор нагрузки 120 kQ, усреднение 256

-10

-80

±1.2 цА

-7.5

-60

±1.1 цА

-5

-40

±1.0 цА

-2.5

-20

±0.9 цА

0

0

±0.8 цА

2.5

20

±0.9 цА

5

40

±1.0 цА

7.5

60

±1.1 цА

10

80

±1.2 цА

Диапазон ±10 mA, резистор нагрузки 1 kQ, усреднение 256

-8

-8

±0.042 mA

-6

-6

±0.039 mA

-4

-4

±0.036 mA

-2

-2

±0.033 mA

0

0

±0.030 mA

2

2

±0.033 mA

4

4

±0.036 mA

6

6

±0.039 mA

8

8

±0.042 mA

Диапазон ±1000 mA, резистор нагрузки 6 Q, без усреднений

-25

-720

±3.44 mA

-20

-650

±3.30 mA

-15

-570

±3.14 mA

-10

^160

±2.92 mA

-5

-230

±2.46 mA

0

0

±2.00 mA

5

230

±2.46 mA

10

460

±2.92 mA

15

570

±3.14 mA

20

650

±3.30 mA

25

720

±3.44 mA

7.5 Определение погрешности измерения напряжения зондами стока

Общие указания по выполнению операции:

Сформированное на выходе зонда стока напряжение измеряется внутренним измерителем напряжения стока установки и сравнивается со значением напряжения, измеренным мультиметром.

  • 7.5.1 Выполнить соединения для измерения напряжения зондом стока по схеме, показанной на рисунке 7.5.1.

Присоединить зонды затвора (Gate probe) и стока (Drain probe) к соответствующим разъемам установки;

используя кабель BNC(m)-BNC(m) и адаптер BNC(f)-banana, соединить выходной разъем зонда стока с гнездами “Input HI”, “Input LO” на передней панели мультиметра, соблюдая полярность (центральный провод BNC нужно соединить с гнездом “Input HI” мультиметра).

Рисунок 7.5.1 - Схема соединений для измерения напряжения зондом стока

  • 7.5.2 В окне Setup, Power supplies (рисунок 7.2.6), снять метку Link I-V справа в строке Input (рисунок 7.5.2).

  • 7.5.3 Задать параметры формирования и измерения напряжения.

    • 7.5.3.1 Нажать клавишу Undefind на пересечении IV power supply / Input (рисунок 7.5.2), при этом появится окно Setup>Power supplies>Input generator.

Сконфигурировать формирователь напряжения импульсного генератора зонда затвора, как указано в пункте П1 Приложения.

  • 7.5.3.2 Нажать клавишу Undefind на пересечении IV power supply / Output (рисунок 7.5.2), при этом появится окно Setup>Power supplies>Output generator.

Сконфигурировать формирователь напряжения импульсного генератора зонда стока, как указано в пункте П2 Приложения.

Предельные значения напряжения и силы тока задавать согласно таблице 7.5а.

Рисунок 7.5.2 - Окно Setup > Power supplies, конфигурация для измерения напряжения и силы тока зондом стока

Таблица 7.5а - Предельные значения напряжения и силы тока зондов стока АМ3221

Bias voltage limit Pulse voltage limit

0 V to 5 V

0 V to 250 V

Absolute current limit

30 A

30 A

  • 7.5.3.3 Нажать клавишу Undefined на пересечении Input / Voltage measurement (рисунок

  • 7.5.2), при этом появится окно Setup>IV power supplies>Intput voltage measurement.

Сконфигурировать измеритель напряжения на зонде затвора, как указано в пункте П4 Приложения.

  • 7.5.3.4 Нажать клавишу Undefined на пересечении Intput / Current measurement (рисунок

  • 7.5.2), при этом появится окно Setup>IV power supplies>Input current measurement.

Сконфигурировать измеритель силы тока на зонде затвора, как указано в пункте П5 Приложения.

  • 7.5.3.5 Нажать клавишу Undefined на пересечении Output / Voltage measurement/Current measurement (рисунок 7.5.2), при этом появится окно Setup>IV power supplies>Output measurement.

Сконфигурировать измеритель напряжения и силы тока на зонде стока, как указано в пункте ПЗ Приложения.

  • 7.5.4. Выполнить измерения.

Вернуться в главное окно IVCAD, Setup&measurement (рисунок 7.2.2).

Выполнить действия, указанные в пункте П6 Приложения.

Диапазоны и шаги напряжения на зонде стока указаны в таблице 7.5Ь.

Таблица 7.5b - Диапазоны и шаги установки напряжения на зонде стока АМ3221

Диапазон напряжения

Шаг напряжения

от 0 до 5 V

0.5 V

от 0 до 250 V

25 V

  • 7.5.5 Записать отсчеты напряжения установкой (Vin) и мультиметром (Vout) в столбцы 2 и 3 таблицы 7.5.1.

  • 7.5.6 Выполнить действия по пунктам 7.5.4 - 7.5.5 для остальных диапазонов, указанных в таблицах 7.5а, 7.5Ь.

  • 7.5.7 Деактивировать выход установки, для чего в главном окне IVCAD нажать на клавишу Shutdown bench.

    Таблица 7.5.

    - Погрешность измерения напряжения зондом стока А А

    13221

    Установленное значение, V

    Измеренное установкой значение Vin, V

    Измеренное мультиметром значение Vout, V

    Абсолютная погрешность (Vin - Vout), V

    Пределы допускаемых значений, V

    1

    2

    3

    4

    5

    Диапазон от 0 до 5 V

    0

    ±0.0007

    0.5

    ±0.0012

    1.0

    ±0.0017

    1.5

    ±0.0022

    2.0

    ±0.0027

    2.5

    ±0.0032

    3.0

    ±0.0037

    3.5

    ±0.0042

    4.0

    ±0.0047

    4.5

    ±0.0052

    5.0

    ±0.0057

    Диапазон от 0 до 250 V

    0

    ±0.020

    25

    ±0.045

    50

    ±0.070

    75

    ±0.095

    100

    ±0.120

    125

    ±0.145

    150

    ±0.170

    175

    ±0.195

    200

    ±0.220

    225

    ±0.245

    250

    ±0.270

7.6 Определение погрешности измерения силы тока зондами стока

Общие указания по выполнению операции:

  • 1) Сила тока на выходе зонда стока задается путем подачи сформированного на зонде стока напряжения на резистор нагрузки. Значение силы тока, протекающего в цепи резистора, измеряется внутренним измерителем силы тока установки и сравнивается со значением силы тока, измеренным мультиметром.

  • 2) При значениях силы тока свыше 3 А применяется потенциометрический метод с использованием эталонной меры сопротивления, включенной последовательно в цепь резистора нагрузки. Напряжение на потенциальных выводах меры сопротивления измеряется мультиметром в режиме постоянного напряжения. Резистор нагрузки Rh следует выбирать в соответствии с таблицей 7.6а.

7.6.1 Выполнить соединения для измерения силы тока зондом стока по схеме, показанной на рисунках 7.6.1.1 и 7.6.1.2.

Резисторы нагрузки выбирать по таблице 7.6а.

Присоединить зонды затвора и стока к соответствующим разъемам установки.

При измерении силы тока до 3 А (рисунок 7.6.1.1):

Используя адаптер BNC(m)-banana и кабель banana(m-m), соединить выходной разъем “Force” зонда стока и контакты резистора нагрузки с токовыми гнездами “Input I”, “Input LO” на передней панели мультиметра, соблюдая полярность (центральный провод BNC нужно соединить с гнездом “Input I” мультиметра).

Рисунок 7.6.1.1 - Схема соединений для измерения силы тока до 3 А зондом стока

При измерении силы тока свыше 3 А (рисунок 7.6.1.2):

Используя адаптер BNC(m)-banana и соединительный кабель banana(m)- тип “U”/6,4 mm, подключить к выходному разъему зонда последовательно резистор нагрузки Rh = 0.3 Q и токовые клеммы L и Ь эталонной меры сопротивления Ro.

Используя соединительные кабели banana(m)- тип “U’76,4 mm, подключить потенциальные клеммы Ui и LL меры сопротивления соответственно к гнездам "Input HI”, “Input LO” на передней панели мультиметра.

Рисунок 7.6.1.2- Схема соединений для измерения силы тока свыше 3 А зондом стока

  • 7.6.2 В окне Setup, Power supplies (рисунок 7.2.6), снять метку Link I-V справа в строке Input (рисунок 7.5.2).

  • 7.6.3 Задать параметры формирования и измерения напряжения.

7.6.3.1 1 Нажать клавишу Undefind на пересечении IV power supply / Input (рисунок 7.6.2), при этом появится окно Setup>Power supplies>Input generator.

Сконфигурировать формирователь напряжения импульсного генератора зонда затвора, как указано в пункте П1 Приложения и таблице 7.6а.

Таблица 7.6а - Значения диапазонов напряжения на стоке, сопротивления резисторов

нагрузки и номинала меры сопротивления для зонда стока АМ3221

Диапазон установки напряжения на стоке

Расчетные значения диапазонов силы тока

Схема соединений

Сопротивление / мощность резистора нагрузки

от 0 до 30 V

от 0 до 300 mA

Рисунок 7.6.1а

100Q/1 W

от 0 до 20 V

от 0 до 2.9 А

Рисунок 7.6.1а

6Q/4W

от 2 до 22 V

от 2 до 18 А

Рисунок 7.6. lb

0.3 Q/4 W

Рисунок 7.6.2 - Окно Setup > Power supplies, конфигурация для измерения напряжения и силы тока зондом стока

  • 7.6.3.2 Нажать клавишу Undefind на пересечении IV power supply / Output (рисунок 7.6.2), при этом появится окно Setup>Power supplies>Output generator.

Сконфигурировать формирователь напряжения импульсного генератора зонда стока, как указано в пункте П2 Приложения.

Значения предельных напряжений зонда задать равными от 0 до 120 V для постоянных значений и от 0 до 250 V для импульсных значений,

Предельные значения силы тока задать равными 30 А.

  • 7.6.3.3 Нажать клавишу Undefined на пересечении Intput/Voltage measurement (рисунок

  • 7.6.2), при этом появится окно Setup>IV power supplies>Input voltage measurement.

Сконфигурировать измеритель напряжения на зонде затвора как указано в пункте П5 приложения.

  • 7.6.3.4 Нажать клавишу Undefined на пересечении Intput / Current measurement (рисунок

  • 7.6.2), при этом появится окно Setup>IV power supplies>Input current measurement.

Сконфигурировать параметры измерения силы тока мультиметром, как указано в пункте П4 Приложения.

Для измерения силы тока свыше 3 А дополнительно:

В окне Setup>IV power supplies>Input current measurement в настройке Channel/Probe выбрать Channel 1/Differential-low range (рисунок 7.6.3). Это позволит мультиметру измерять напряжение, и при этом сразу пересчитывать и выдавать значение силы тока.

r

Setup > IV power supplies

J Input: / Output: / J Aux 1: L . Aux 2:

Aux 3:

IV power supply

Resistive network

1 AMCADPIV 300... j

L

i AMCAD PIV 300... i

{ Edit j

'.nc^finer

E*

,       • .-icfesned>

Edit

fined;

ECt

:     < undefined >      ;

Edit

Voltage measurement Current measurement

I Virtually measur.., [ | Generic Multimeter j jLinkl-V

SLinkl-V □rkl-V : Linkl-V

AMCADPIV300... i

Power ON sequence (power OFF is the opposite):

"cinCe* ■«'-*         :

ndefined '

-gd j

<undefined >

Driver:

Generic Multimeter

Address:

!GPIB0::22::INSTR

p

Options:

JU

VISAlbrary:

Default

Command timeout:

5000      j ms

Command delay:

10           j ms

Test connection i

wrange        ▼

Рисунок 7.6.3 - Окно Input current measurement

Для корректного расчета силы тока необходимо указать значение используемого эталонного сопротивления 0.1 О в окне Setup>IV power supplies>Input resistive network (рисунок 7.6.4).

lout = Vout / Ro; Ro = 0.1 О,

lout [A] = 10-Vout [V]

Setup > IV power supplies

IV power supply

Resistive network Vdtage measurement Corent measurement

v: input                             Г e** I              measur... [ i Generic Multimeter | yjLinkl-V

i Outp*                                 .1--------дщь - ■ I--------—-------. .Л. лллслаляылал_________--1  -    _________________i. 7i i -v

Aux

L)Aux

" Aux

I

Aux

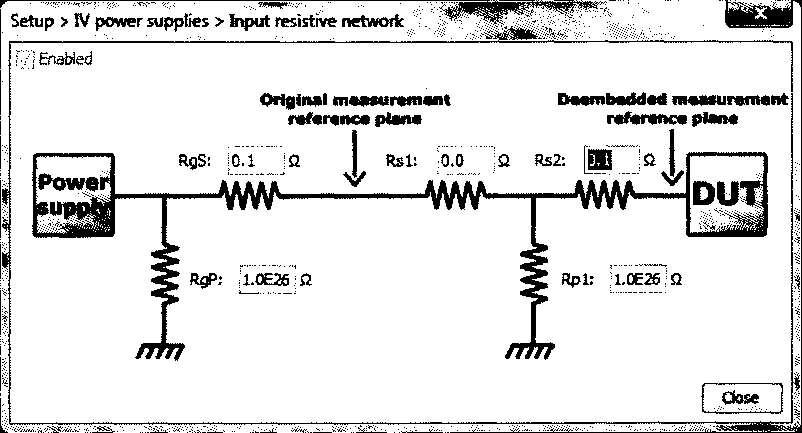

Рисунок 7.6.4 - Конфигурация сопротивления

  • 7.6.3.5 Нажать клавишу Undefined на пересечении Output: Voltage measurement/Current measurement (рисунок 7.6.2), при этом появится окно Setup>IV power supplies>Output measurement.

Сконфигурировать параметры измерения установкой, как указано в пункте ПЗ Приложения.

Для измерения силы тока диапазонов от 0 до ЗА и свыше ЗА требуется указать диапазон измерений. Для этого в окне Setup>IV power supplies>Output measurement открыть вкладку PIV Advanced Configuration путем нажатия на «карандаш» справа в строке Options (рисунок 7.6.5).

В окне PIV Advanced Configuration в настройке Range mode выбрать Manual, затем в настройках Channel 2/Current убрать галочку перед «Мах» и указать требуемый диапазон измеряемых токов: 3 А или 30 А.

АМ3200/МП-2018. 27.06.2018

стр. 25 из 41

Driver:

Options:

Range mode: Manual

Channell:

Voltage:

Cur-ent: 30

Channel 1:

Voltage:

Current:

AMCAD PIV 3000 System

TCPIPO:: i0,0.0.33::5025::SOCKET

--------.

■.......................................................

Accusition sampfeng count Г1-1024](32хх sene): 10

Measurement ranges

IV; Only use safe ranges in automatic mode (and automatic once, 32xx serie)

П; Asynchronous waveforms (for long pulses, replace normal waveforms.. 32xx serie)

J2ss samp^ng (fastei:                                            * c^e Sampling Ssto e- ’

•r

Setup > TV power supplies > Output measurement

VISA library:

Command timeout:

Command delay:

J san^ngcn t« lOSrangemode=2&2=30.0

Default

ilQOOO

Рисунок 7.6.5 - Конфигурация диапазона измерения силы тока

Voltage channeV'probe: Channel 2

Current channel/probe: Cha^ri2

  • 7.6.4 Выполнить измерения.

Вернуться в главное окно IVCAD, Setup&measurement (рисунок 7.2.2).

Выполнить действия, указанные в пункте П6 Приложения.

Диапазоны и шаги напряжения на затворе указаны в таблице 7.6с.

  • 7.6.5 Записать отсчеты силы тока установкой (Iin) и мультиметром (lout) в столбцы 2 и 3 таблицы 7.6.

  • 7.6.6 Выполнить действия по пунктам 7.6.4 - 7.6.5 для остальных диапазонов, указанных в таблицах 7.6а, 7.6с.

Таблица 7.6с - Значения диапазонов и шага по напряжению, сила тока до 3 А

Диапазон установки напряжения на стоке

Расчетные значения диапазонов силы тока

Номинал резистора нагрузки

Шаг по напряжению

1

2

3

4

от 0 до 30 V

от 0 до 300 mA

100 О /1 W

3.0 V

от 0 до 20 V

от 0 до 2.9 А

6Q/4W

2.0 V

Таблица 7.6d - Значения диапазонов и шага по напряжению, сила тока свыше 3 А

Диапазон установки напряжения на стоке

Расчетные значения диапазонов силы тока

Номинал резистора нагрузки

Шаг по напряжению

от 2 до 22 V

от 2 до 18 А

0.3 Q/4 W

2.0 V

  • 7.6.7 Деактивировать выход установки, для чего в главном окне IVCAD нажать на клавишу Shutdown bench.

  • 7.6.5 Записать отсчеты силы тока установкой (Iin) и мультиметром (lout) в столбцы 2 и 3 таблицы 7.6.

  • 7.6.6 Выполнить действия по пунктам 7.6.4 - 7.6.5 для остальных диапазонов, указанных в таблицах 7.6а, 7.6d.

  • 7.6.7 Деактивировать выход установки, для чего в главном окне IVCAD нажать на клавишу Shutdown bench.

Таблица 7.6 - Погрешность измерения силы тока зондом стока АМ3221

Установленное значение напряжения, V

Расчетное значение силы тока

Измеренное мультиметром значение Iin

Измеренное установкой значение lout

Абсолютная погрешность (Iin - lout)

Пределы допускаемых значений

1

2

3

4

5

6

Предел диапазона 300 mA, резистор нагрузки 100 Q /1 W, без меры сопротивления

3.0

30.0

±0.13 mA

6.0

60.0

±0.16 mA

9.0

90.0

±0.19 mA

12.0

120.0

±0.22 mA

15.0

150.0

±0.25 mA

18.0

180.0

±0.28 mA

21.0

210.0

±0.31 mA

24.0

240.0

±0.34 mA

27.0

270.0

±0.37 mA

30.0

300.0

±0.40 mA

Предел диапазона 3 А, резистор нагрузки 6 Q / 4 W, без меры сопротивления

0.0

0.0

±0.0025 A

2.0

0.3

±0.0031 A

4.0

0.6

±0.0037 A

6.0

0.9

±0.0033 A

8.0

1.2

±0.0049 A

10.0

1.5

±0.0055 A

12.0

1.75

±0.0060 A

14.0

2.0

±0.0065 A

16.0

2.3

±0.0071 A

18.0

2.6

±0.0077 A

20.0

2.9

±0.0083 A

Предел диапазона 30 А, резистор нагрузки 0.3 Q / 4 W, мера сопротивления 0.1 Q

2.0

2.0

±0.044 A

4.0

4.0

±0.058 A

6.0

6.0

±0.072 A

8.0

7.5

±0.083 A

10.0

9.0

±0.093 A

12.0

10.5

±0.104 A

14.0

12.5

±0.118 A

16.0

14.0

±0.128 A

18.0

15.5

±0.139 A

20.0

17.0

±0.149 A

22.0

18.0

±0.156 A

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1 Протокол поверки

При выполнении операций поверки оформляется протокол в произвольной форме с указанием следующих сведений:

  • - полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки

  • - наименование и обозначение поверенного средства измерения, установленные опции;

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

  • - температура и влажность в помещении;

  • - полученные значения метрологических характеристик;

  • - фамилия лица, проводившего поверку.

8.2 Свидетельство о поверке

При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

8.3 Извещение о непригодности

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании, или выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

Ведущий инженер по метрологии ЗАО «АКТИ-Мастер»

Е.В. Маркин

ПРИЛОЖЕНИЕ. Инструкции по установке параметров

П1 Конфигурация формирователя импульсного напряжения зонда затвора (окно Setup, Power supplies, Input generator)

П1.1 Во вкладке Hardware (рисунок П1а) выбрать в пунктах:

  • - Mode: Pulsed;

  • - Driver: из списка выбрать AMCAD PIV 3000 System;

  • - VISA library: из списка имя программы, установленной на компьютере; *

  • - Output: Channel 1;

  • - Command: Voltage.

Остальные поля заполнены по умолчанию и не требуют специальной настройки.

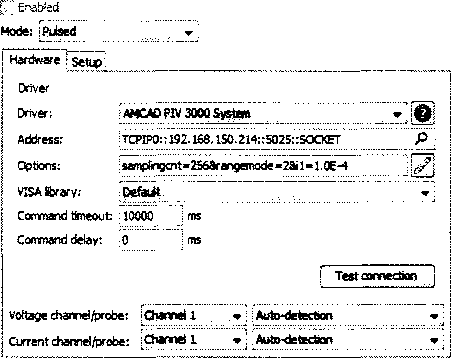

Рисунок П1а - Окно Setup, Power Supplies, Input generator, вкладка Hardware

П 1.2 Во вкладке Setup (рисунок П1Ь) задать параметры зонда затвора:

  • - значения предельных напряжений зонда задать равными -25 V и +25 V, предельное значение измеряемой силы тока 1.3 А;

  • - временные параметры импульсов в соответствии с таблицей П1.

Остальные поля заполнены по умолчанию и не требуют специальной настройки. Нажать Close.

f

Mode:

▼ .

i Hardware j Setup s

Quiescent voltage tat:

-25.0

1 V

to 125.0         '■ V \

Quiescent absolute current tat:

1.3

1 A

Pulse voltage Imit:

-25.0

i v

to 25.0       > V

Pulse absolute current tab

1.3

■ A

□ Invert polarity

Pulse delay:

300.0

US

Pulse width:

600.0

I PS

Pulse period:

20.0

\ ms

Trigger:

Internal

Transition:

Hard

[ 0586 .1

»

Рисунок П1Ь - Окно Setup, Power Supplies, Input generator, вкладка Setup

Таблица П1 - Временные параметры импульсов

Параметр

Значение

Pulse delay

300 ps

Pulse width

600 ps

Pulse period

20 ms

П2 Конфигурация формирователя импульсного напряжения зонда стока (окно Setup, Power supplies, Output generator)

П2.1 Во вкладке Hardware (рисунок П2а) выбрать в пунктах:

  • - Mode: Pulsed;

  • - Driver: из списка выбрать AMCAD PIV 3000 System;

  • - VISA library: из списка имя программы, установленной на компьютере;

  • - Output: Channel 2;

  • - Command: Voltage.

Остальные поля заполнены по умолчанию и не требуют специальной настройки.

J

Output:    Channel 2

Command: Voltage

L

i i

Setup > IV power supplies > Output generator

.-............................. ............. ..............,

Enabled

Mode: ij

Hardware ! Setup

Driver

Driver:

AMCAD PIV 3000 System

s

Address:

, TCPIPO:: 10.0.0.33:: 5025:: SOCKET

p

Options:

1

VISA library:

Default

ж

Command timeout: 10000     ms

Command delay:

[0           i ms

b.                       .       ------                                                        --Г-.  ...        -- -                     ...       J

Рисунок П2а - Окно Setup, Power supplies, Output generator, вкладка Hardware

П2.2 Во вкладке Setup (П2Ь) задать параметры зонда стока:

  • - значения предельных напряжений и силы тока зонда задать, как указано в соответствующем пункте методики поверки;

  • - временные параметры импульсов в соответствии с таблицей П1.

Остальные поля заполнены по умолчанию и не требуют специальной настройки. Нажать Close.

? ......................................... ..... .......................... .......................

Setup > IV power supplies > Output generator

Enabled

Mode:

Quiescent voltage limit:

0.0

! *

to 1100.0      j

Quiescent absolute current limit:

30.0

П A

Pulse voltage limit:

0.0

j V

to 250.0     \

Pulse absolute current limit:

30.0

1 A

jjj Invert polarity

Pulse delay:

300.0

L~..

j us

Pulse width:

600.0

| ps

Pulse period:

20.0

ms

Trigger:

Transition:

Internal

Medium

Рисунок П2Ь - Окно Setup, Power supplies, Output generator, вкладка Setup

П3.1 Во вкладке Hardware (рисунок ПЗа) выбрать в пунктах:

  • - Mode: Pulsed;

  • - Driver: AMCAD PIV 3000 System;

  • - VISA library: из списка имя программы, установленной на компьютере;

  • - Voltage channel: Channel 1 (Probe: Auto-detection);

  • - Current channel: Channel 1 (Probe: Auto-detection).

Остальные поля заполнены по умолчанию и не требуют специальной настройки. Нажать Close.

Г--*-.

Setup > IV power supplies > Input measurement

-------- -__________________________ _____ ____

: Enabled                                                       :

Mode: МИЯМКШЙв ’

HardwarTTsefap[

Driver...................

/ i                         „............................._  _.....................................................................................

! Driver:

AMCAD PIV 30QQ System

Address:

;TCPIPO:;19Z 168.1.123::5025::SOCKT

p

Options:

samplmgrnt=10

1

L.......

s

! VISA library:

Command timeout:

Command delay:

1

150000    Ims

0         ms

i Test connection

Voltage channel/probe: Chamell_   ▼j Auto-detecton

Current channel/probe: Channel 1      ▼ j Auto-detection                 ▼

Options:

VISA tor ary:

Command timeout: f10000

Command delay: iO

AMCAD Pb 3000 System                   , ,&

jTOTP0::192.168.1.123::5025::SOCKET             P

3

|samp#ngcnt=10

'Default

Voltage channel/probe: ;Channel2!__    ▼• Auto-detecton

Current chamd/prtoc• : Channel 2      ▼ t; Auto-detecdon

В»

Рисунок ПЗа - Окно Setup, Power supplies, Input / Output Measurement, вкладка Hardware

П3.2 Во вкладке Setup (ПЗЬ) задать параметры импульсов:

  • - Measurement delay 400 ps, Measurement width 400 ps;

  • - Trace points: 2;

  • - Trace definition: 0.5 to 2000.0 ps.

Остальные поля заполнены по умолчанию и не требуют специальной настройки. Нажать Close.

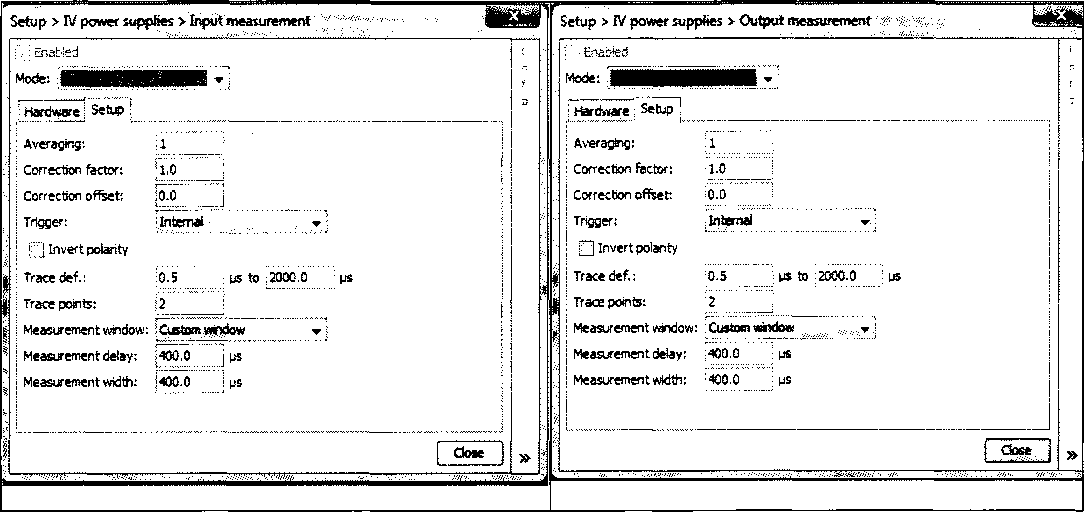

Рисунок ПЗЬ - Окно Setup, Power supplies, Input / Output Measurement, вкладка Setup

П4.1 Во вкладке Hardware установить параметры, как показано на рисунке П4а:

  • - Mode: Pulsed;

  • - Driver: Generic Multimeter;

  • - VISA library: из списка имя программы, установленной на компьютере;

  • - Channel/Probe: Channel 1 (Probe: Direct (выбрать Probe: Differential-low range для измерений токов в верхнем диапазоне до 30 А)

Остальные поля заполнены по умолчанию и не требуют специальной настройки.

П4.2 Во вкладке Setup (П4Ь) задать параметры измерения:

  • - Measurement delay 400 ps, Measurement width 400 ps;

  • - Trigger: External positive edge;

  • - Trace points: 2;

  • - Trace definition: 0.0 to 2000.0 ps.

Остальные поля заполнены по умолчанию и не требуют специальной настройки, Нажать Close.

Рисунок П4а - Окно Setup, Power supplies, Input / Output voltage / current measurement, вкладка Hardware

.................................... *■                         1      111. n ..

Setup > IV power supplies > Output voltage measurement

...................................................................................

Erased

l

1

Mode. ,|^Ц|0СР                    ▼

f

Hardware! Setup|

1

________________________________________„

Averaging:

1

i

Correction factor:

1.0

Si

Correction offset:

0.0        ' V

1

Trigger:

External positive edge

j Invert polarity

Trace def.:

io.s       ! ps to Izooo.o I ps

Trace points:

A      ,

j

Measurement window:

Custom window          » i

Measurement delay:

400.0    :ps

Measurement width:

«0.0    ; ps

j

»

Setup > N power supplies > Output current measurement

_____

, xnabfea

Measurement width: 400.0 ps

i Hardware] SetuP__________

Averaging:

1,1

Correction factor:

1.0          j

Correction offset

jo.o i A

Trigger:

□ Invert polarity

External positive edge       i

Trace def.:

10.5         ps to 2000.0    ' ps

Trace pointe:

12 \

Measirement window:

Custom window          ▼ -

Measurement delay:

i«0.0     ps

Рисунок П4Ь - Окно Setup, Power supplies, Input / Output voltage / current measurement, вкладка Setup

П5.1 Во вкладке Hardware установить параметры, как показано на рисунке П5а:

  • - Mode: Pulsed;

  • - Driver: Virtual Instrument;

  • - VISA library: из списка имя программы, установленной на компьютере;

  • - Channel/Probe : Channel 1 (Probe : Direct)

Остальные поля заполнены по умолчанию и не требуют специальной настройки.

..............—

Setup > IV power supplies > Output voltage measurement

.' Enabled

Mode: ОвКЯЙИвВ ’

£

Hardware | Setup!

Driver

Driver:

Virtual IV measurement

Address:

1

Options:

! num =0Ss«nmode =noorrr

VISA library:

; Default

я

Command timeout:

5000     ims

Command delay:

0          , ms

Channel/probe: Charnel 1      ▼ : Direct

Driver:

Address:

Options:

VISA library:

Command timeout:

Command delay:

Virtual IV measurement

\ num=03smmode =nocurr

Default 5000     Ims

0 ~       ms

Channel/probe: Channel 1 -r; |

Рисунок П5а - Окно Setup, Power supplies, Input / Output voltage I current measurement, вкладка Hardware

П5.2 Во вкладке Setup (рисунок П5Ь) задать параметры виртуального измерителя:

  • - Measurement delay 400 ps, Measurement width 400 ps;

  • - Trigger: External positive edge;

  • - Trace points: 2;

  • - Trace definition: 0.5 to 2000.0 ps.

Остальные поля заполнены по умолчанию и не требуют специальной настройки. Нажать Close.

Setup > IV power supplies > Output current measurement

CSSS

Averaging:

Correction factor:

Correction offset:

10-0

Trigger:

Invert polarity

Trace def,:

|:

Trace points:

ps

Г?

f

©

Mode:

[todware: Setup

Averaging:

Correction factor:

Correction offset:

Trigger:

Г] Invert polarity

Trace def,:

Trace points:

i0.5

CiGse

U.

Рисунок П5Ь - Окно Setup, Power supplies, Input / Output voltage I current measurement, вкладка Setup

116 Выполнение измерений

П6.1 В главном окне IVCAD, Setup&measurement нажать клавишу «Initialize bench», при этом появится всплывающее окно IVCAD, DUT biasing с вкладкой Bench initialized, показанное на рисунке Пба.

Нажать клавишу ОК.

П6.2 Войти в окно Setup&measurement, открыть вкладку Measurement (рисунок П6Ь) для задания параметров измерения:

  • - задать имя и расположение файла с данными измерений в окне Output;

  • - в окне DC sweep выбрать параметр свипирования Input/Output sweep;

  • - выбрать Custom step для задания нужных значений напряжений;

  • - задать диапазон и шаг напряжения в соответствии с параметрами, указанными в соответствующем пункте методики поверки;

  • - убрать все флажки во вкладке DUT reference plane, как показано на рисунке Пбс.

П6.3 Запустить измерения клавишей Start (в правом верхнем углу на рисунке П6Ь), при этом появится окно IV Sweep measurement (рисунок II6d) с вопросом о включении источников питания.

Рисунок П6Ь - Установка параметров измерений (окно Setup&measurement<Measurement)

ШТ reference plane

Li Vfrij. until Vin = ’Infinity       1 V

Frequency Sweep                        A

Рисунок Пбс - Установка параметров измерений (фрагмент окна Setup&measurement<Measurement)

I-V pcant:

ST

frtnO

фп0__

Input роч er :VOUt0_ louts __

Output po'iver

11

10

* X:

Y:

Ifilame

b’tn ___

Iin

Input рол®г htout

i flout                   I

? Output power    t-"""'

‘rang settings:

Name     Delay

Wi         j-

Width

Vout        J-

w 4

-

Meas

Period

-

6

5

4

■5

-6

-7

-8

-9

-10

-11

CO P- co 1Л

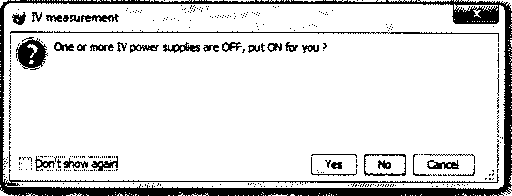

Рисунок H6d - Сообщение о включении источников напряжения после запуска измерений

П6.4 В результате измерения в окне программы Setup & measurement будет отображен показанный на рисунке Пбе график. Оси для правильного отображения результатов измерений следует выбрать в соответствующих вкладках X и Y так, как обозначены величины в соответствующей таблице настоящей методики поверки.

П6.5 Файл результатов измерений в табличной форме (*.mes) можно просмотреть, выполнив следующие действия:

  • - открыть файл *.mes с помощью программы Блокнот;

  • - файл с данными можно представить и сохранить в формате Excel, для чего нужно загрузить его в ПО IVCAD (правой кнопкой мыши нажать на файл, выбрать меню «Открыть с помощью < IVCAD»), название файла появится в нижнем левом углу вкладки Data source (рисунок Пбб). Нажать правой кнопкой по файлу и выбрать Export, затем выбрать нужный формат *.csv.

' 6шГ

«И

i

ч-        «;*..•

ik>         -i Hu*      t

k»;j.

<л«й _«»*»a>

*i<TKi              ’Hb.’K

w      ss*

jK.........."ina,*

,«touT          '\?Хк ’

■?«.»           ~ g s t

«ehrtje-

my i-'SUOiui -Г'''*;

Рисунок Пбе - Результаты измерений (Окно Setup & measurement)

^.f РЬ» B‘*

й Measurement system ~i Measurement

>

Sweep dart OrMe-setup) t : fj$ -Hardware control

f- :.n Tools

[• ar Vsuataaton

h   Ф- Tocfcox

:    ф-- Modetng

\    ;g- Ssrotins

;    3J- Other

».ox

“.........1

f Datasources

current verif_2.mes

:S««r«CJ

Vector Network Analyser

iMstettion ttweresre

В IV Power i В Supplies ;

Trigger Source

Prober

Рисунок II6d - Вкладка I VC AD Data source

АМ3200/МП-2018. 27.06.2018

стр. 41 из 41

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
