УТВЕРЖДАЮ /Генеральный директор «Автопрогресс-М»

С. Никитин

Сканеры лазерные LiBackpack

Методика поверки

МП АПМ 100-19 г. Москва, 2020 г.

1 Методика поверки

Настоящая методика поверки распространяется на сканеры лазерные LiBackpack. производства GreenValley International Inc.. США (далее - сканеры) и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

2 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1.

№№ пункта

Наименование операции

Проведение операций при

первичной поверке

периодической поверке

8.1.

Внешний осмотр

Да

Да

8.2.

Опробование

Да

Да

8.3.

Определение абсолютной погрешности планововысотного положения объектов в заданной системе координат по полученным в процессе сканирования облакам точек

Да

Да

3 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведённые в таблице 2.

Таблица 2.

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

8.1. 8.2.

Эталоны не применяются

8.3.

рабочий эталон 2-го разряда в соответствии с Государственной поверочной схеме для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр) Вспомогательные средства поверки:

  • - марки-сферы диаметром 230 мм;

  • - рулетка измерительная КТЗ. по ГОСТ 7502-98. (0-3000) мм

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

4 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационную документацию на приборы и средства поверки, и аттестованные в качестве поверителя средств измерений в установленном порядке.

5 Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на сканеры, поверочное оборудование, правилам по технике безопасности, которые действуют на месте проведения поверки и правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88 (Утверждены коллегией ГУГК при СМ СССР 09.02.1989 г., № 2/21).

6 Условия проведения поверки

При проведении поверки должны соблюдаться следующие условия проведения измерений:

- температура окружающей среды, °C                      от минус 10 до плюс 40.

Полевые измерения (измерения на открытом воздухе) должны проводиться: при отсутствии

Лист № 3 Всего листов 6 осадков, порывов ветра. Эталонные и вспомогательные средства должны быть установлены на специальных основаниях (фундаментах, штативах), неподвергаюшихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

7 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства поверки:

  • - сканер и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией.

8 Проведение поверки 8.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие сканера следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики сканера:

  • - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на сканер:

Если хотя бы одно из перечисленных требований не выполняется, прибор признают непригодным к применению, дальнейшие операции поверки не производят.

8.2 Опробование, проверка работоспособности функциональных режимов, идентификация программного обеспечения

8.2.1 При опробовании должно быть установлено соответствие сканера следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединённых деталей и элементов:

  • - плавность и равномерность движения подвижных частей:

  • - правильность взаимодействия с комплектом принадлежностей:

  • - работоспособность всех функциональных режимов и узлов.

  • 8.2.2 Проверку идентификационных данных программного обеспечения (далее - ПО) проводить следующими образами:

Подключить контроллер управления к пользовательскому интерфейсу LiBackPack. версия МПО будет отображена на экране при нажатии на кнопку «О программе...» («About»).

Запустить ПО «LiBackPack Desktop», версия программы отобразится при запуске.

Запустить ПО «Lidar360». В строке меню открыть «Помощь» («Help»), выбрать «О программе...» («About»), идентификационные данные ПО отображается в открывшемся окне.

Данные, полученные по результатам идентификации ПО. должны соответствовать таблице 3. Таблица 3

Идентификационное наименование

ПО

МПО

LiBackPack

Desktop

Lidar360

Имя файла

LiBackPackUpdate.bin

Libackpack.exe

Lidar360.exe

Номер версии (идентификационный номер ПО), не ниже

1.7.050

1.3 20191031

3.1 Маг 4 2019

Если хотя бы одно из перечисленных требований не выполняется, прибор признают непригодным к применению, дальнейшие операции поверки не производят.

8.3. Определение абсолютной погрешности планово-высотного положения объектов в заданной системе координат (приращения координат) по полученным в процессе сканирования облакам точек

Определение абсолютной погрешности планово-высотного положения объектов в заданной системе координат проводить в следующей последовательности:

  • - выбрать участок местности с наличием каких-либо зданий, сооружений или иных отдельно выделенных объектов местности. Протяженность участка должна составлять не менее 100 м в длину;

  • - расположить два штатива на расстоянии 100 метров друг от друга и на расстоянии от 40 до 70 метров от траектории сканирования;

  • - установить тахеометр электронный на один штатив, а отражатель на другой штатив;

  • - измерить высоту установки прибора и отражателя с помощью рулетки;

  • - провести измерение расстояния и превышения между точками, результат записать в протокол;

  • - принять точку, со штативом с установленным тахеометром за исходную точку №1 (Исх.1), обозначить её за начало условной системы координат;

  • - вычислить координаты второй исходной точки (Исх.2) с учётом измеренного расстояния до неё;

  • - установить три штатива с отражателями в зоне проведения работ для определения планововысотного положения контрольных точек (Tl, Т2, ТЗ). Данные точки расположить равномерно: между исходными вдоль траектории сканирования и на расстоянии от неё от 0,3 до 100,0 метров. Примерная схема расположения точек приведена на рисунке 1;

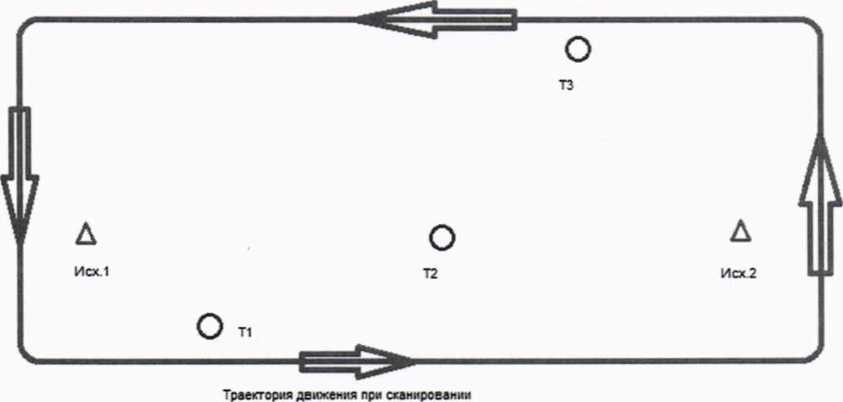

Рисунок 1. Схема расположения объектов сканирования и пример траектории сканирования.

  • - установить на штативы отражатели, измерить их высоту установки с помощью рулетки;

  • - провести измерение расстояния и превышения между исходной точкой 1 и контрольными точками, результат записать в протокол;

  • - установить вместо отражателей и тахеометра марки-сферы, диаметром не менее 230 мм;

  • - измерить высоту установки марок-сфер;

  • - занести в протокол данные планово-высотного положения всех пяти точек;

  • - включить поверяемый прибор и привести его в рабочий режим согласно руководству по эксплуатации;

  • - провести три независимых сканирования объектов двигаясь по траектории сканирования с замыканием траектории сканирования на начальной точке. Для систем без аппаратуры ГНСС время каждого сканирования не должно превышать 10 минут. Пример траектории приведён на рис. 1;

  • - сохранить данные, полученные при сканировании;

  • - обработать данные, полученные при сканировании;

  • - локализовать через ПО точки облака, относящиеся к отсканированным маркам сферам;

  • - выполнить привязку полученного облака точек к пунктам с исходными координатами (Исх.1 и Исх.2);

  • - вычислить планово-высотное положение в заданной системе координат;

  • - вычислить приращение координат между эталонным значением и измеренным для каждой контрольной точки:

- определить абсолютную погрешность измерений для каждой величины:

Абсолютная погрешность измерений (при доверительной вероятности 0.95) вычисляется как сумма систематической и случайной погрешности и определяется по формуле:

AS = (=^i - ЗД + 2 •

п

где AS - абсолютная погрешность определения планово-высотного положения (приращения координат по осям X. Y. Н). мм:

So- эталонное (действительное) значение планово-высотного положения объекта, мм:

St/ - измеренное значение j-oro измерения i-м приёмом, мм:

и - число приёмов измерений j-oro.

Значение абсолютной погрешности не должны превышать значений, указанных в Приложении А к настоящей методике поверки.

Если требование данного пункта не выполняется, прибор признают непригодным к применению, дальнейшие операции поверки не производят.

9 Оформление результатов поверки
  • 9.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 8 настоящей методики поверки.

  • 9.2. При положительных результатах поверки прибор признают пригодным к применению и на него оформляется свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и / или доверительного клейма.

  • 9.3. При отрицательных результатах поверки прибор признают непригодным к применению и на него оформляется извещение о непригодности установленной формы с указанием основных причин.

Руководитель отдела ООО «Автопрогресс-М»

К.А. Ревин

ПРИЛОЖЕНИЕ А

(обязательное)

Таблица А.1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расстояний дальномером лазерного сканера

от 0.3 до 100.01

Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0.95) определения планово-высотного положения объектов в заданной системе координат (приращения координат) по полученным в процессе сканирования облакам точек, мм

±3021

11   - при сканировании объектов с отражающим коэффициентом поверхности не менее

0.9 по ГОСТ 8.557-2007.

21   - при сканировании с замыканием траектории: время сканирования - не более 10

минут для систем без аппаратуры ГНСС.
