Методика поверки «Программно-аппаратные шифровальные (криптографические) средства "Модули безопасности для информационно-учетных систем государственного контроля (версия 1.0) исполнение 2"» (842-19-11МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Программно-аппаратные шифровальные (криптографические) средства «Модули безопасности для информационно-учетных систем государственного контроля (версия 1.0) исполнение 2»

Методика поверки

842-19-11МП р.п. Менделеево 2019 г.

1 Общие сведения

• 1.1 Настоящая методика поверки распространяется на программно-аппаратные шифровальные (криптографические) средства «Модули безопасности для информационно-учетных систем государственного контроля (версия 1.0) исполнение 2», изготавливаемые АО «Концерн «Автоматика», г. Москва, и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 4 года.

2 Операции поверки

2.1 При поверке модуля выполнить работы в объеме, указанном в таблице 1. Таблица 1

2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и модуль бракуется.

Таблица 2

• 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемого модуля с требуемой точностью.

• 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (знаки поверки).

• 3.4 Допускается проведение первичной (периодической) поверки модулей на территории Заказчика.

4 Требования к квалификации поверителей

• 4.1 К проведению поверки модулей допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C                            от 15 до 25;

• - относительная влажность окружающего воздуха, %, не более               80.

• 6.2 Все средства измерений, использующиеся при поверке модулей, должны работать в нормальных условиях эксплуатации.

• 6.3 Вспомогательное оборудование (антенна навигационная) должна находиться в рабочих условиях эксплуатации.

7 Подготовка к поверке

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в РЭ поверяемого модуля по подготовке его к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.

• 7.2 Измерить координаты пункта геодезического в системе координат WGS-84 в соответствии с «Методикой измерений координат пункта геодезического» (аттестат методики выполнения измерений № 236-01.00294-2010/2015).

Примечание - Интервал времени между датой протокола результатов измерения координат пункта геодезического и датой поверки модуля не должен превышать интервала между поверками сети геодезической, с использованием которой осуществлялось определение координат местоположения пункта геодезического.

8 Проведение поверки

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1.

• 8.2 Опробование

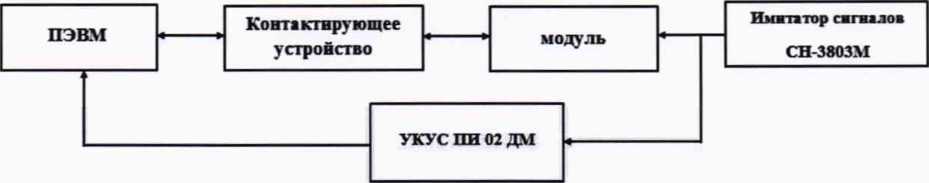

  • 8.2.1 Собрать схему в соответствии с рисунком 1.

Примечание - Здесь и далее количество одновременно поверяемых модулей определяется количеством используемых контактирующих устройств (сопряжения интерфейсов).

Рисунок 1

• 8.2.2 Запустить на ПЭВМ специальное программное обеспечение (ПО). Убедиться, что после прохождения процедуры тестирования, отсутствуют сообщений об ошибках.

8.2.3 Убедиться, что имеющиеся на открывшейся странице идентификационные данные (признаки) ПО соответствуют указанным в таблице 3.

ТаблицаЗ

• 8.2.4 Результаты опробования считать положительными, если выполняются требования п.п. 8.2.2- 8.2.3.

• 8.3 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

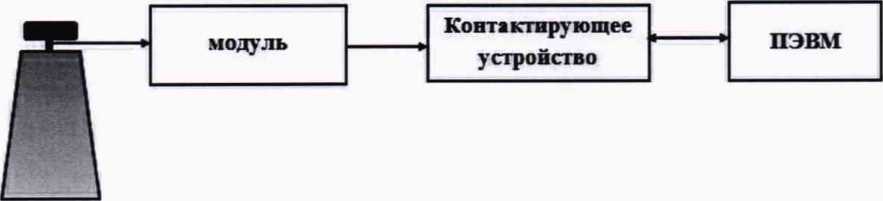

  • 8.3.1 Собрать схему в соответствии с рисунком 2.



    Рисунок 2

  • 8.3.2 Подготовить сценарий имитации с параметрами, приведенными в таблице 4, при этом контролировать, чтобы значение геометрического фактора ухудшения точности не превышало 3.

аблица 4

• 8.3.3 Запустить сценарий имитации, осуществить запись не менее 30 строк измерительной информации модуля на ПЭВМ (координаты местоположения) при значении геометрического фактора ухудшения точности, рассчитанным модулем, не более 3. В процессе записи измерительной информации (или в постобработке) сравнивать оцифровку измеренных данных модуля в национальной шкале координированного времени UTC(SU) с оцифровкой национальной шкалы координированного времени UTC(SU), выдаваемой источником первичного точного времени УКУС-ПИ 02ДМ. Убедиться в совпадении оцифровок целого количества часов и минут.

• 8.3.4 Определить систематическую составляющую погрешности определения координат по формулам (1) и (2), например, для координаты В (широта):

(2)

где В_ист - действительное значение координаты В, в секундах;

B(j) - значение координаты В в j-й момент времени, в секундах;

N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координат L (долготы) и Н (высоты).

• 8.3.5 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат по формуле (3), например, для координаты В (широта):

  Ив

(3)

Аналогичным образом определить СКО случайной составляющей погрешности определения координат L (долготы) и Н (высоты).

• 8.3.6 Перевести значения погрешностей определения координат (широта и долгота) из угловых секунд в метры по формулам (4), (5):

- для широты:

- для долготы:

где а - большая полуось эллипсоида (а = 6378137 м);

е - первый эксцентриситет эллипсоида (е² = 6,69437999014-10‘³);

Г = 0,000004848136811095359933 радиан (arcl~).

• 8.3.7 Определить абсолютную инструментальную погрешность (при доверительной вероятности 0,95) определения координат (например для координаты Н (высота)) по формуле (6):

Аналогичным образом определить абсолютную инструментальную погрешность (при доверительной вероятности 0,95) определения координаты В (широта) (Пв) и L (долгота) (Пь).

• 8.3.8 Определить абсолютную погрешность синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS по формуле (7): где V = 50 м/с.



  ДТ =

  (7)

• 8.3.9 Результаты поверки считать положительными, если значения абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS находятся в пределах ±2 с.

8.4 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3

• 8.4.1 Собрать схему в соответствии с рисунком 3.



  пункт геодеп<

  Рисунок 3

• 8.4.2 Записать не менее 30 строк измерительной информации модуля на ПЭВМ (координаты местоположения и скорость) при значении геометрического фактора ухудшения точности, рассчитанным модулем, не более 3.

• 8.4.3 Выполнить действия п.п. 8.3.4 - 8.3.7.

• 8.4.4 Результаты поверки считать положительными, если значение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 находится в пределах ±15 м.

9 Оформление результатов поверки

• 9.1 При положительных результатах поверки на модуль выдается свидетельство установленной формы и (или) делается запись в формуляре, заверяемая подписью поверителя и знаком поверки.

• 9.2 В случае отрицательных результатов поверки поверяемый модуль к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель генерального директора-начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»

О.В. Денисенко

А.А. Фролов
