ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные сферические (шаровые) РШС-600 Методика поверки МП 0988-7-2019

'ондаков А. В.

■62-75; 272-54-55

Казань 2019 г.

Предисловие

1 РАЗРАБОТАНА

Федеральным государственным унитарным предприятием Всероссийским научно-исследовательским институтом расходомет-рии Государственным научным метрологическим центром (ФГУП «ВНИИР»)

ИСПОЛНИТЕЛИ:

А. В. Кондаков, В. М. Мигранов

2 УТВЕРЖДЕНА

ФГУП «ВНИИР»              15 июля 2019 г.

3 ВВЕДЕНА ВПЕРВЫЕ

СОДЕРЖАНИЕ

безопасности

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Резервуары стальные сферические (шаровые) РШС-600. Методика поверки. МП 0988-7-2019

  • 1 Область применения

Настоящая методика поверки (далее - методика) распространяется на резервуары стальные сферические (шаровые), номинальной вместимостью 600 м3, предназначенные для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска на объектах ООО «Туймазинское ГПП» и устанавливает методику первичной и периодической поверок геометрическим методом (триангуляции).

  • 2 Нормативные ссылки

В настоящей методике использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство.

Каски строительные. Технические условия;

ГОСТ 12.4.137-2001

Обувь специальная с верхом из кожи для защиты от нефти,

нефтепродуктов, кислот,

щелочей, нетоксичной и взрывоопасной пыли. Технические

условия;

ГОСТ 12.4.310-2016

Система стандартов безопасности труда. Одежда специ-

альная для защиты работающих от воздействия нефти, нефтепродуктов. Технические

требования;

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия;

ГОСТ 21830-76 Приборы геодезические. Термины и определения;

ГОСТ 22268-76 Геодезия. Термины и определения;

ГОСТ 28243-96 Пирометры. Общие технические требования;

ГОСТ Р 51774-2001 Тахеометры электронные. Общие технические условия;

ГОСТ Р 55614-2013 Контроль неразрушающий. Толщиномеры ультразвуковые.

Общие технические требования.

  • 3 Термины и определения

В настоящей инструкции применяют следующие термины с соответствующими определениями.

3.1 резервуар стальной сферический (шаровой): Стальной сосуд сферической формы наземного расположения, установленный на опорных стойках, оборудованный измерительным люком, приемо-раздаточными патрубками (рисунок А.1).

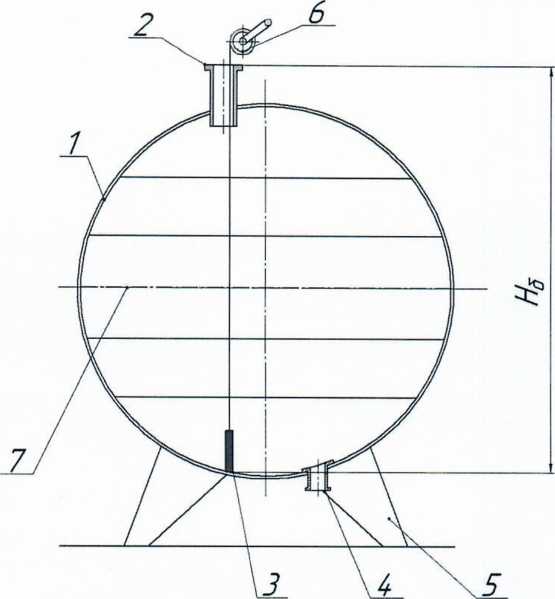

  • 3.1 базовая высота резервуара /7б : Расстояние по вертикали от точки начала отсчета до верхнего края измерительного люка (рисунок А.1).

  • 3.2 вместимость резервуара: Внутренний объем резервуара, который может быть наполнен жидкостью до определенного уровня.

  • 3.3 геометрический метод поверки: Метод, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

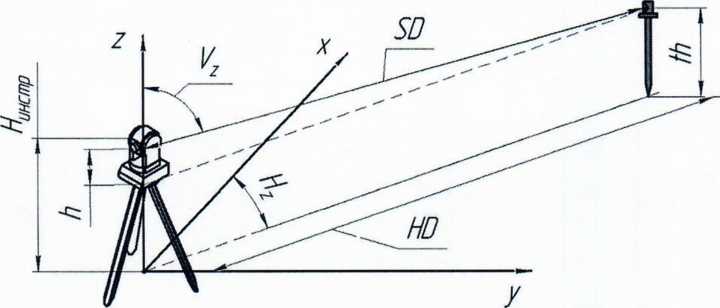

  • 3.4 горизонтальное проложение HD: Проекция измеренного наклонного расстояния на горизонтальную плоскость (рисунок А.2).

  • 3.5 градуировочная таблица: Зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Примечание - Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости.

  • 3.6 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.7 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.

  • 3.10 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.10 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.11 превышение: Разность высот точек (по ГОСТ 22268).

  • 3.12 нивелирование: Определение превышений (по ГОСТ 22268).

  • 3.13 станция съемки: Точка стояния тахеометра во время проведения измерений.

  • 3.14 тахеометр: Геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов, длин линий и превышений - по ГОСТ 21830.

  • 3.15 точка начала отсчета: Точка в нижней части обечайки резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня жидких углеводородных сред при эксплуатации резервуара. Она является исходной точкой при составлении градуировочной таблицы резервуара (поз.З рисунок А.1).

  • 3.16 тригонометрическое нивелирование: Нивелирование при помощи геодезического прибора с наклонной визирной осью (по ГОСТ 22268).

  • 3.17 экватор резервуара: Окружность, расположенная на секущей горизонтальной плоскости, проходящей через центр резервуара, сферической наружной поверхности (поз.7 рисунок А. 1).

4 Метод поверки
  • 4.1 Поверку резервуара проводят методом триангуляции с применением тахеометра с различных установок станций съемки.

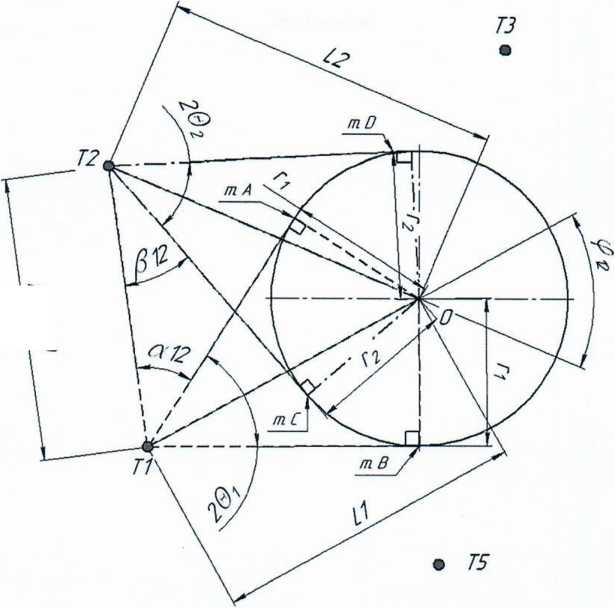

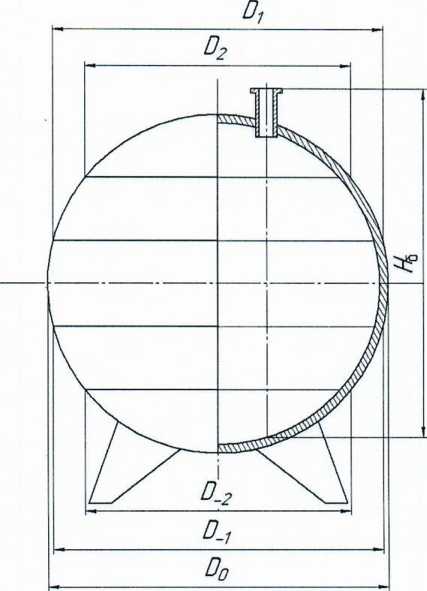

  • 4.2 Определяют диаметры резервуара в горизонтальных плоскостях (рисунок А.6) по результатам линейно-угловых измерений координат опорных точек, расположенных на касательной вертикальной плоскости и линейных расстояний между станциями съемки.

  • 5 Технические требования

5.1 Требования к точности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

Наименование параметра

Пределы допускаемой погрешности измерений параметров резервуара

Угол горизонтальный, сек. угл.

± 5,0”

Расстояние между установками станций, мм

± 4

Толщина стенки резервуара, мм

±0,2

Температура воздуха, °C

±2,0

  • 5.1.2 При соблюдении, указанных в таблице 1, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах ± 0,30 %.

5.2 Требования по применению рабочих эталонов и вспомогательных средств

При поверке резервуара применяют следующие рабочие эталоны и вспомогательные средства.

  • 5.2.1 Рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений: 10, 20 и 30 м по ГОСТ 7502-98.

  • 5.2.2 Тахеометр электронный с допускаемой средней квадратической погрешностью измерения углов не более 5” и допускаемой средней квадратической погрешностью измерения расстояний не более 4 мм и программное обеспечение.

  • 5.2.3 Толщиномер ультразвуковой по ГОСТ Р 55614-2013, с диапазоном измерений (0,6 - 30) мм и пределами допускаемой погрешности ±0,1 мм.

  • 5.2.4 Вспомогательные средства:

- анализатор-течеискатель типа АНТ-ЗМ;

  • - пирометр по ГОСТ 28243-96, с диапазоном измерений температуры от минус 10 °C до плюс 65 °C, показателем визирования не менее 16:1, имеющий функцию фокусирования объекта измерений, с пределами допускаемой абсолютной погрешности: ± 2 °C;

  • - штатив геодезический не менее 3 шт.;

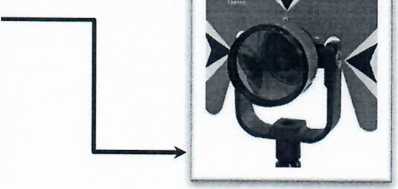

  • - отражатель призменный типа RT-50 (рисунок А.З) с трегером стандарта WILD, адаптером для установки не менее 3 шт.;

  • - переносной компьютер;

  • - маркер, мел;

  • 5.2.5 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 5.2.6 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики поверки.

5.3 Требования к условиям поверки

При проведении поверки соблюдают следующие условия.

  • 5.3.1 Температура окружающего воздуха:..............................от 5 °C до 35 °C .

  • 5.3.2 Относительная влажность воздуха:....................................не более 95 %.

  • 5.3.3 Атмосферное давление...........................................от 84,0 до 106,7 кПа.

  • 5.3.4 Допуск к производству работ осуществляется по наряду-допуску организации - владельца резервуара.

  • 5.3.5 Загазованность в воздухе вблизи или внутри резервуара не более ПДК вредных веществ, установленных по ГОСТ 12.1.005-88 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18 [1].

  • 6 Требования к организации проведения поверки

    • 6.1 Поверку резервуаров проводят юридические лица или индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

    • 6.2 Поверки резервуара проводят:

  • - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками;

  • - внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 % по 10.9; при внесении в резервуар конструктивных изменений, влияющих на его вместимость и после очередного полного технического диагностирования.

  • 6.3 Межповерочный интервал составляет 5 лет.

  • 7 Требования к квалификации специалистов, проводящих поверку и требования безопасности

    • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации в качестве поверителя в установленном порядке.

    • 7.2 К проведению работ допускаются лица, изучившие настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

    • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

    • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532-18.

    • 7.5 Перед началом работ проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 8 Подготовка к проведению поверки

При подготовке к поверке проводят следующие работы.

  • 8.1 Изучают техническую документацию на резервуар.

  • 8.2 Подготавливают рабочие эталоны и вспомогательные средства согласно технической документации на них, утвержденной в установленном порядке.

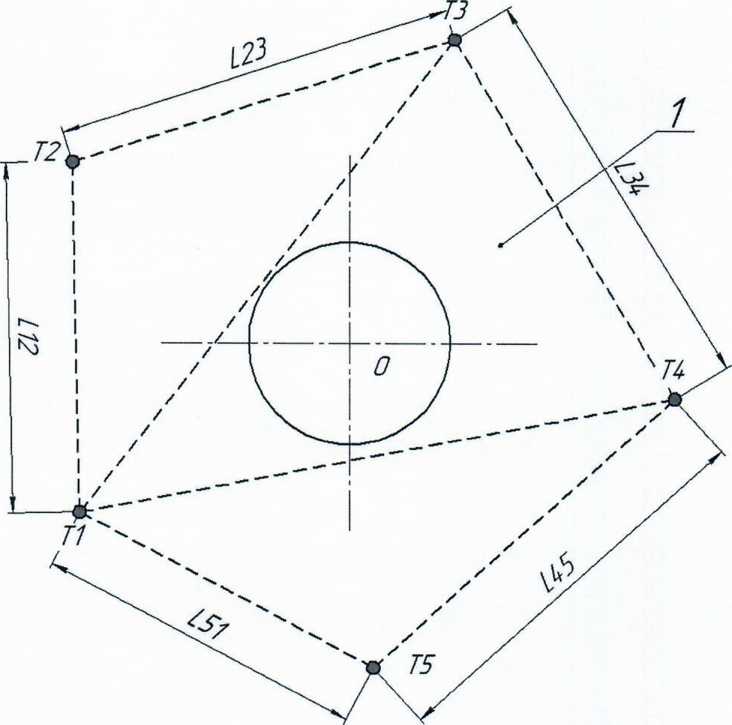

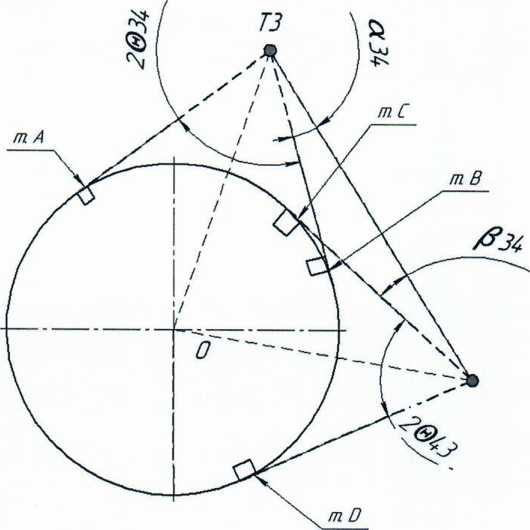

  • 8.3 Проводят предварительную разбивку станций полигона (рисунок А.З). Количество станций должно не менее 5.

Разбивку проводят в следующей последовательности.

  • 8.3.1 На расстоянии 10-15 метров от резервуара устанавливают штатив № 1 (станция Т1). При этом расположение станции Т1 должно обеспечивать видимость точек т. А и т. Б, расположенных на касательной (рисунок А.5).

Устанавливают на штатив тахеометр. Приводят в горизонтальное положение. Формируют файл записи данных.

  • 8.3.2 Устанавливают штатив № 2 (станция Т2) на расстоянии 16-18 метров от станции № 1 и на расстоянии 10-15 метров от резервуара. Расположение станции Т2 должно обеспечивать видимость аналогичных точек т. А и т. Б (рисунок А.5).

Устанавливают призменный отражатель (далее - призма) на штатив № 2.

  • 8.3.3 Устанавливают штатив №3 (станция Т5) на расстоянии 16-18 метров от станции № 1 и на расстоянии 10-15 метров от резервуара. Расположение станции Т5 должно обеспечивать видимость аналогичных точек т. А и т. Б (рисунок А.5).

Устанавливают призменный отражатель (далее - призма) на штатив № 2.

  • 8.3.4 Измеряют рулеткой высоту призмы и вводят её значение в память тахеометра (параметр th).

  • 8.3.5 Проводят разметку установки станций ТЗ, Т4 (допустим колышками или каким-либо иным способом).

  • 8.4 Проводят измерение температуры стенки резервуара с применением пирометра (см. 5.2.3). Измерение температуры стенки резервуара проводят на 4 равноудаленных меридианах резервуара в районе экватора резервуара.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.21).

  • 9 Операции поверки

9.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Таблица 2

Наименование операции

Номер пункта инструкции

Внешний осмотр

10.1

Измерение координат станций полигона Т1-Т2-Т5

10.2

Измерения координат опорных точек со станции Т1

10.3

Измерения координат опорных точек со станции Т2

10.4

Измерения координат опорных точек со станции Т5

10.5

Измерение координат станций полигона Т1-ТЗ-Т4

10.6

Измерения координат опорных точек со станции ТЗ

10.7

Измерения координат опорных точек со станции Т4

10.8

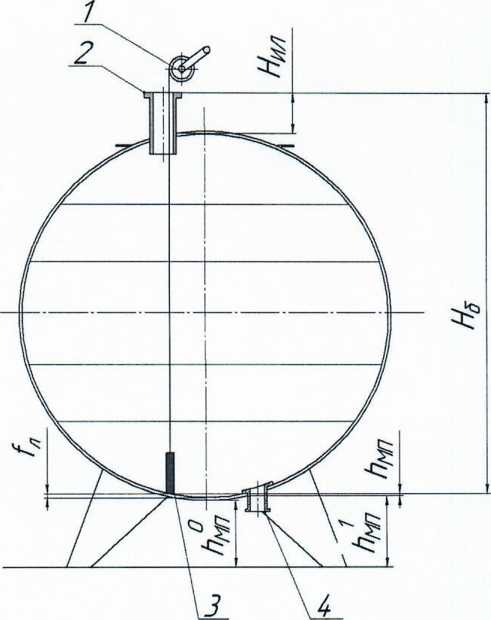

Измерения базовой высоты и координаты точки отсчета

10.9

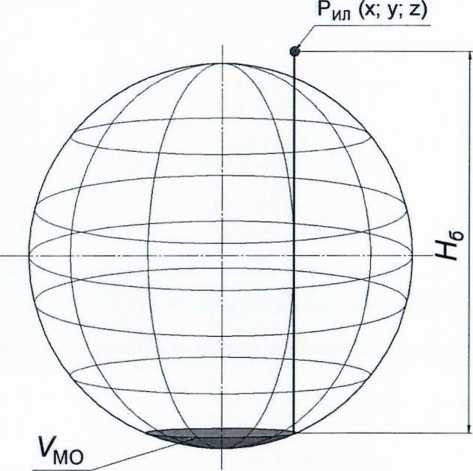

Измерение высоты «мертвой» полости резервуара

10.10

Измерения толщины стенки резервуара

10.11

Измерение температуры окружающего воздуха

10.12

  • 10 Проведение поверки резервуара

10.1 Внешний осмотр
  • 10.1.1 При внешнем осмотре резервуара проверяют:

  • - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - чистоту наружной поверхности резервуара.

10.2 Измерение координат станций полигона Т1-Т2-Т5
  • 10.2.1 Тахеометр, установленный на станции Т1 переводят в отражательный режим измерений горизонтального проложения HD, горизонтальных углов Hz и высоты превышения h (рисунок А.2).

Рулеткой измеряют высоту инструмента Нинст (рисунок .2) и вносят в память тахеометра.

Устанавливают начало отсчета в горизонтальной плоскости со станции Т1, для этого сетку нитей визирной трубы наводят на центр призмы (станция Т2). Ориентируют горизонтальных круг (в меню настроек величину горизонтального угла устанавливают Hz = 0°00'00"), вводят координаты точки Т1 (0; 0; 0).

Примечание -Точка Т1 является базовой в условной системе координат.

  • 10.2.2 Маркируют точку Т2, измеряют координаты станции Т2 (х; у; z).

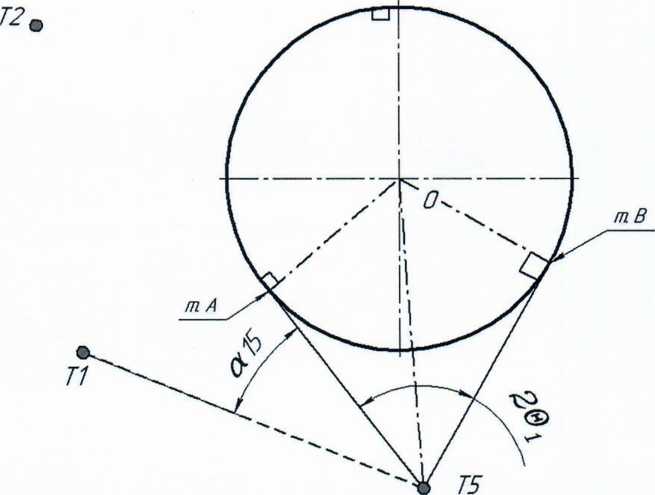

  • 10.2.3 Поворачивают алидаду тахеометра по часовой стрелке и наводят сетку нитей визира на центр призмы, установленной на станции Т5. Маркируют точку Т5 и измеряют координаты станции Т5 (х; у; z).

  • 10.2.4 Станции Т2, Т5 привязывают по высоте к станции Т1 обратной засечкой с Но = 0,000 м.

  • 10.2.5 Результаты измерений автоматически регистрируются в файле проекта.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.3 Измерения координат опорных точек со станции Т1

Измерения координат проводят:

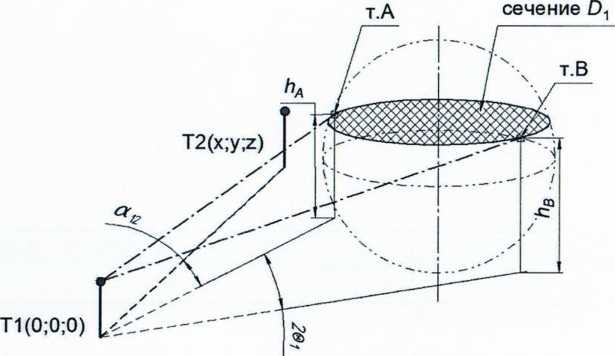

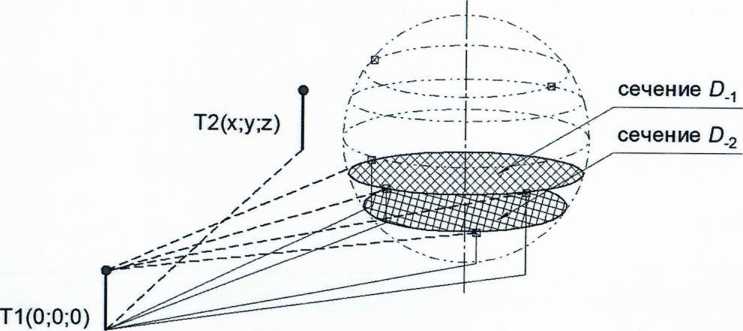

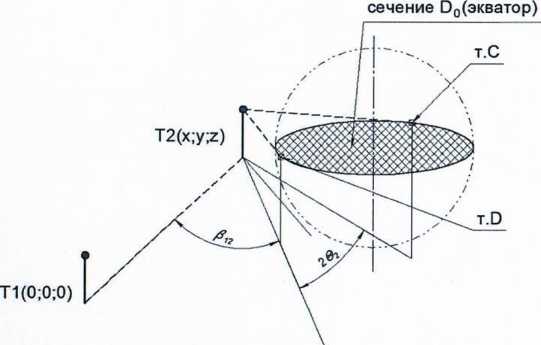

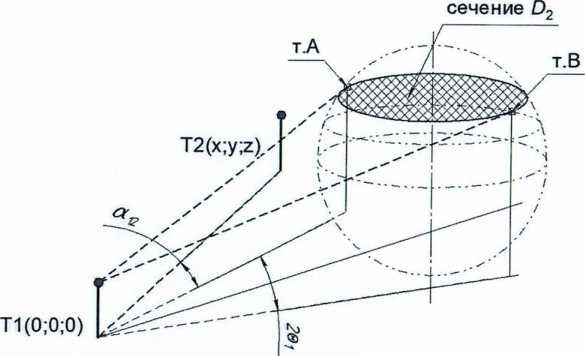

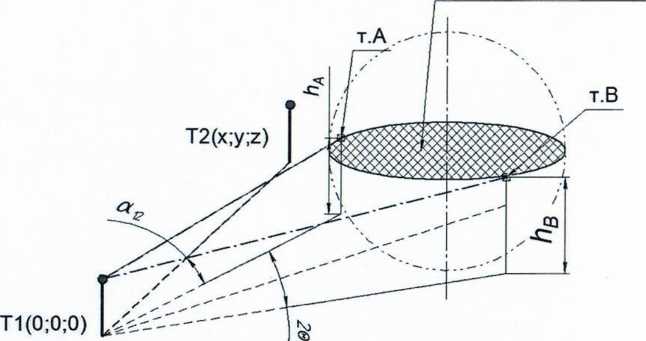

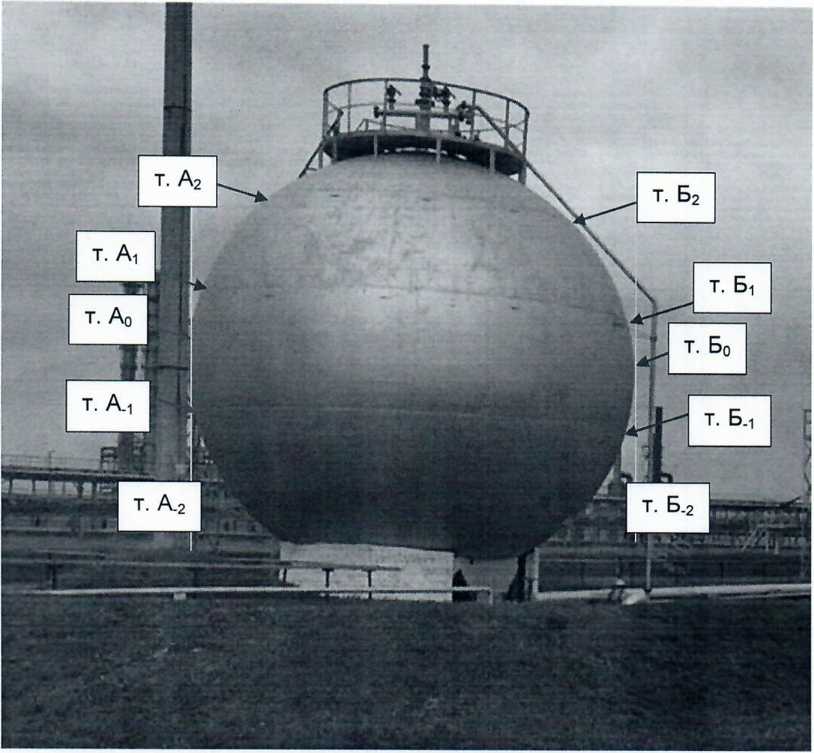

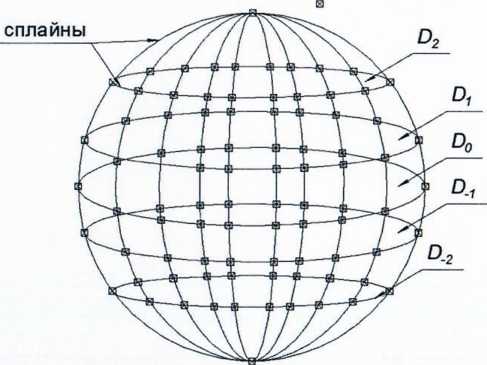

а) опорных точек в горизонтальных сечениях резервуара (рисунок А.6):

Dq - по экватору резервуара в 0-м поясе;

О1 - в 1-м поясе выше экватора;

D2 - во 2-м поясе выше экватора;

О_1 - в 1-м поясе ниже экватора;

О_2 - во 2-м поясе ниже экватора;

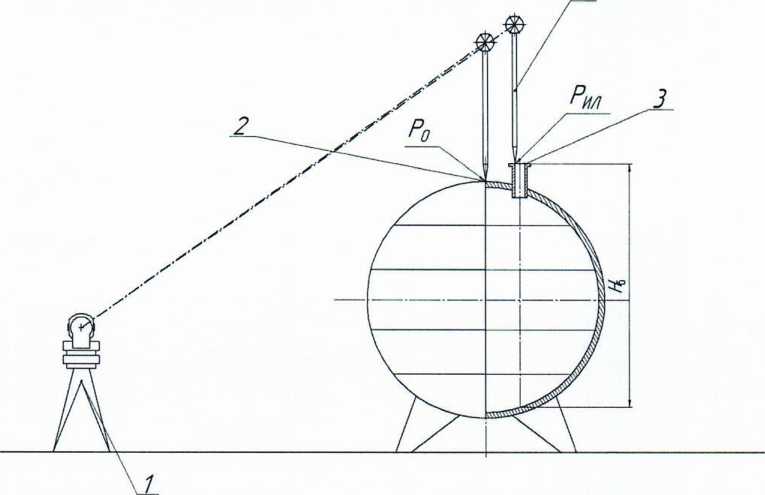

б) опорных точек Ро> Рил (рисунок А.7).

Примечания:

  • 1) точность отсчета линейных расстояний (горизонтальных проложений) -1 мм;

  • 2) точность отсчета горизонтальных углов: угл. секунда, 0,0001 0 при отсчете в десятичных градусах;

  • 3) с целью упрощения расчетов, при наличии соответствующей функции в тахеометре, рекомендуется проводить отсчет в десятичных градусах.

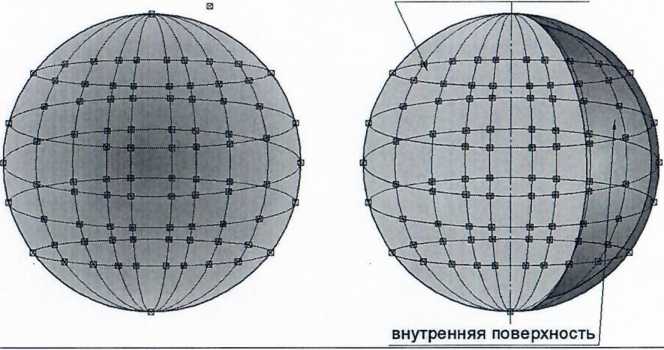

  • 10.3.1 Измерения координат опорных точек в горизонтальных сечениях резервуара (рисунок А.7) проводят в следующей последовательности.

  • 10.3.1.1 В меню настроек тахеометра «координаты по известной точке» выбирают точку Т1, определенной по 10.2.1, и именуют точку измерения горизонтального угла «alfal 2».

  • 10.3.1.2 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Ао (рисунок А.5, А.8), проводят измерение и считывают показания горизонтального угла а12 , (рисунок А.9).

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.3.1.3 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta1».

  • 10.3.1.4 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Во (рисунок А.5), проводят измерение и считывают показания горизонтального угла 2©^ , “, (рисунок А.9)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.3.1.5 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «alfal21».

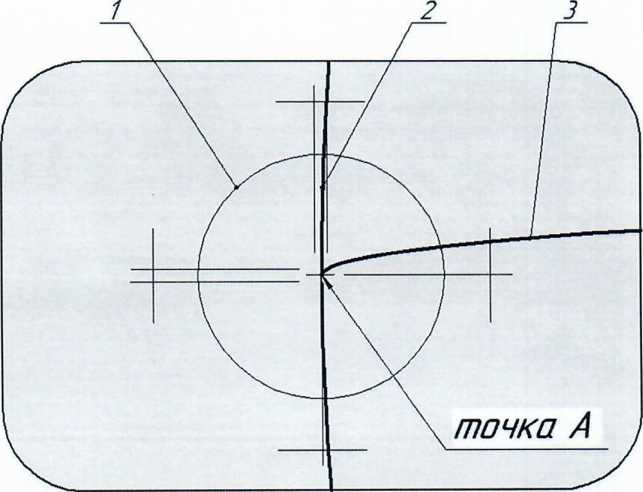

  • 10.3.1.6 Поворачивая алидаду тахеометра наводят сетку нитей визира на опорную точку А! (рисунок А.5), проводят измерение и считывают показания горизонтального угла ос121 , “•

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.3.1.7 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta 11».

  • 10.3.1.8 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Во (рисунок А.5), проводят измерение и считывают показания горизонтального угла 20^ , “, (рисунок А.9)

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.3.1.9 Проводят аналогичные операции по 10.3.1.5-10.3.1.8 для измерений координат точек в сечениях О2 I ^-1I ^-2 (рисунок А.6).

  • 10.3.1.10 В меню настроек тахеометра именуют (маркируют) точку измерения Ро.

Переводят в тахеометре режим измерений в отражательный режим. Устанавливают веху с призмой в верхнюю точку резервуара Ро (рисунок А.7) и проводят измерение координаты точки.

Результаты измерений, вносят в графу 3 таблицы Б.4.

  • 10.3.1.11 В меню настроек тахеометра именуют (маркируют) точку измерения Рил.

Устанавливают веху с призмой в верхнюю точку резервуара РИл (рисунок А.7) и проводят измерение координаты точки.

Результаты измерений, вносят в графу 2 таблицы Б.4.

  • 10.3.1.12 При оформлении протокола измерений результаты измерений вносят в таблицу Б.5 в соответствующую графу.

10.4 Измерения координат опорных точек со станции Т2

Измерения координат проводят:

а) опорных точек в горизонтальных сечениях резервуара (рисунок А.6):

Dq - по экватору резервуара в 0-м поясе;

О1 - в 1-м поясе выше экватора;

D2 - во 2-м поясе выше экватора;

£)_1 - в 1-м поясе ниже экватора;

D_2 - во 2-м поясе ниже экватора;

  • 10.4.1 Измерения координат опорных точек в горизонтальных сечениях резервуара (рисунок А.6) проводят в следующей последовательности.

  • 10.4.1.1 Переустанавливают тахеометр со станции Т1 на станцию Т2, а призму со станции Т2 на станцию Т1.

В меню настроек тахеометра «координаты по известной точке» выбирают точку Т2, определенной по 10.2.2 Наводят сетку нитей визирной трубы наводят на центр призмы (станция Т1). Ориентируют горизонтальных круг (в меню настроек величину горизонтального угла устанавливают Н2 = 0°00'00")

  • 10.4.1.2 В меню настроек тахеометра именуют точку измерения горизонтального угла «bettai2».

  • 10.4.1.3 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Do, проводят измерение и считывают показания горизонтального угла р12 , (рисунок А.9).

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.4.1.4  В меню настроек тахеометра именуют точку измерения горизонтального угла «2teta2».

  • 10.4.1.5 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Со (рисунок А.9), проводят измерение и считывают показания горизонтального угла 202 > (рисунок А.9)

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.4.1.6 В меню настроек тахеометра именуют точку измерения горизонтального угла «bettai21».

  • 10.4.1.7 Поворачивая алидаду тахеометра наводят сетку нитей визира на опорную точку Ci (аналогично рисунка А.5), проводят измерение и считывают показания горизонтального угла р121 , “.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.4.1.8 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta21».

  • 10.4.1.9 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Ci (рисунок А.5), проводят измерение и считывают показания горизонтального угла 2021 > “> (рисунок А.9)

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.4.1.10 Проводят аналогичные операции по 10.4.1.7-10.4.1.9 для измерений координат точек в сечениях D2 ; D_^ ,D_2 (рисунок А.6).

  • 10.4.1.11 При оформлении протокола измерений результаты измерений вносят в таблицу Б.5 в соответствующую графу.

10.5 Измерения координат опорных точек со станции Т5

Измерения координат проводят:

а) опорных точек в горизонтальных сечениях резервуара (рисунок А.6):

Dq - по экватору резервуара в 0-м поясе;

- в 1-м поясе выше экватора;

D2 - во 2-м поясе выше экватора;

О_1 - в 1-м поясе ниже экватора;

D_2 ~ в0 2-м поясе ниже экватора.

  • 10.5.1 Измерения координат опорных точек в горизонтальных сечениях резервуара (рисунок А.6) проводят в следующей последовательности.

  • 10.5.1.1 Переустанавливают тахеометр со станции Т2 на станцию Т5, а призму со станции Т5 на станцию Т1.

В меню настроек тахеометра «координаты по известной точке» выбирают точку Т5, определенной по 10.2.3. Наводят сетку нитей визирной трубы наводят на центр призмы (станция Т1 рисунок А. 10). Ориентируют горизонтальных круг (в меню настроек величину горизонтального угла устанавливают Hz = 0°00'00").

  • 10.5.1.2 В меню настроек тахеометра именуют точку измерения горизонтального угла «alfal5».

  • 10.5.1.3 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Ао, проводят измерение и считывают показания горизонтального угла а15 , (рисунок А. 10).

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

10.6 Измерение координат станций полигона Т1-ТЗ-Т4
  • 10.6.1 Тахеометр переустанавливают со станции Т5 на станцию Т1 переводят в отражательный режим измерений горизонтального проложения HD, горизонтальных углов Hz и высоты превышения h (рисунок А.2).

  • 10.6.2 Устанавливают начало отсчета в горизонтальной плоскости со станции Т1, для этого сетку нитей визирной трубы наводят на центр призмы (станция Т2). Ориентируют горизонтальных круг (в меню настроек величину горизонтального угла устанавли-вают Hz =0°00'00’).

  • 10.6.3 Переустанавливают штатив с призмой со станции Т2 на станцию ТЗ.

  • 10.6.4 Переустанавливают штатив с призмой со станции Т5 на станцию Т4.

  • 10.6.5 Маркируют точку ТЗ, направляют сетку нитей визирной трубы на центр призмы станции ТЗ (Т1-ТЗ рисунка А.4). Измеряют координаты станции ТЗ (х; у; z).

  • 10.6.6 Маркируют точку Т4, направляют сетку нитей визирной трубы на центр призмы станции Т4 (Т1-Т4 рисунка А.4). Измеряют координаты станции Т4 (х; у; z).

  • 10.6.7 Станции ТЗ, Т4 привязывают по высоте к станции Т1 обратной засечкой с Но = 0,000 м.

  • 10.6.8 Результаты измерений автоматически регистрируются в файле проекта.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.7 Измерения координат опорных точек со станции ТЗ

Измерения координат проводят:

а) опорных точек в горизонтальных сечениях резервуара (рисунок А.6):

Do - по экватору резервуара в 0-м поясе;

Ц - в 1-м поясе выше экватора;

О2 - во 2-м поясе выше экватора;

D_y - в 1-м поясе ниже экватора;

D_2 - во 2-м поясе ниже экватора.

  • 10.7.1 Измерения координат опорных точек в горизонтальных сечениях резервуара (рисунок А.6) проводят в следующей последовательности.

  • 10.7.1.1 Устанавливают тахеометр на станцию ТЗ.

В меню настроек тахеометра «координаты по известной точке» выбирают точку ТЗ, определенной по 10.6.5 Наводят сетку нитей визирной трубы наводят на центр призмы (станция Т4). Ориентируют горизонтальных круг (в меню настроек величину горизонтального угла устанавливают Hz = 0°00'00")

  • 10.7.1.2 В меню настроек тахеометра именуют точку измерения горизонтального угла «alfa34».

  • 10.7.1.3 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Ао, проводят измерение и считывают показания горизонтального угла сс34 , (рисунок А. 11).

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.7.1.4  В меню настроек тахеометра именуют точку измерения горизонтального угла «2teta34».

  • 10.7.1.5 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Со, проводят измерение и считывают показания горизонтального угла 2034 , ", (рисунок А.11)

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.7.1.6 В меню настроек тахеометра именуют точку измерения горизонтального угла «alfa341».

  • 10.7.1.7 Поворачивая алидаду тахеометра наводят сетку нитей визира на опорную точку С1 (аналогично рисунка А.5), проводят измерение и считывают показания горизонтального угла а341 ,

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.7.1.8 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta341».

  • 10.7.1.9 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Ст (рисунок А.5), проводят измерение и считывают показания горизонтального угла 20341 , (рисунок А.11)

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.7.1.10 Проводят аналогичные операции по 10.7.1.3-10.7.1.9 для измерений координат точек в сечениях О2 I         (рисунок А.6).

  • 10.7.1.11 При оформлении протокола измерений результаты измерений вносят в таблицу Б.5 в соответствующую графу.

10.8 Измерения координат опорных точек со станции Т4

Измерения координат проводят:

а) опорных точек в горизонтальных сечениях резервуара (рисунок А.6):

Dq - по экватору резервуара в 0-м поясе;

О1 - в 1-м поясе выше экватора;

D2 - во 2-м поясе выше экватора;

D_1 - в 1-м поясе ниже экватора;

/Э_2 - во 2-м поясе ниже экватора.

  • 10.8.1 Измерения координат опорных точек в горизонтальных сечениях резервуара (рисунок А.6) проводят в следующей последовательности.

  • 10.8.1.1 Устанавливают тахеометр на станцию Т4.

В меню настроек тахеометра «координаты по известной точке» выбирают точку Т4, определенной по 10.6.6 Наводят сетку нитей визирной трубы наводят на центр призмы (станция ТЗ). Ориентируют горизонтальных круг (в меню настроек величину горизонтального угла устанавливают Hz = 0°00'00")

  • 10.8.1.2 В меню настроек тахеометра именуют точку измерения горизонтального угла «betta34».

  • 10.8.1.3 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Со, проводят измерение и считывают показания горизонтального угла 034 , (рисунок А. 11).

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.8.1.4  В меню настроек тахеометра именуют точку измерения горизонтального угла «2teta43».

  • 10.8.1.5 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Do, проводят измерение и считывают показания горизонтального угла 2043 , “, (рисунок А.11)

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.8.1.6 В меню настроек тахеометра именуют точку измерения горизонтального угла «betta341».

  • 10.8.1.7 Поворачивая алидаду тахеометра наводят сетку нитей визира на опорную точку Ст (аналогично рисунка А.5), проводят измерение и считывают показания горизонтального угла р341 , “.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.8.1.8 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta431».

  • 10.8.1.9 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке наводят сетку нитей визира на опорную точку Ci (рисунок А.5), проводят измерение и считывают показания горизонтального угла 20431 , ", (рисунок А.11)

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд.

  • 10.8.1.10 Проводят аналогичные операции по 10.8.1.2-10.8.1.9 для измерений координат точек в сечениях D2 ; D_1; D_2 (рисунок А.6).

  • 10.8.1.11 При оформлении протокола измерений результаты измерений вносят в таблицу Б.5 в соответствующую графу.

10.9 Измерения базовой высоты и координаты точки отсчета
  • 10.9.1 Базовую высоту резервуара /-/б, мм, измеряют измерительной рулеткой с грузом (рисунок А.7).

  • 10.9.1.1 Измерительную рулетку с грузом опускают с верхней точки отсчета значений уровня (фланца уровнемера) до точки отсчета (пункт 3.3).

  • 10.9.1.2 Отсчитывают показания рулетки по верхнему краю фланца уровнемера с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более ± 2 мм.

  • 10.9.1.3 Результаты измерений, вносят в графу 1 таблицы Б.4.

  • 10.9.2 Координату точки отсчета РИл измеряют как высоту превышения по

  • 10.3.1.11 (рисунок А.7).

Результаты измерений, вносят в графу 2 таблицы Б.4.

  • 10.9.2.1 Нижнюю точку резервуара 7л0 определяют нивелированием с применением тахеометра и рейки и размечают мелом на обечайке.

Результаты измерений, вносят в графу 4 таблицы Б.4.

  • 10.9.2.2 Переустанавливают рейку в точку начала отсчета и проводят нивелирование точки fnn.

Результаты измерений, вносят в графу 5 таблицы Б.4.

  • 10.9.2.3 Вычисляют расстояние ?л , мм, по формуле

    (1)

~    ~ ?лл •

Результат вычисления вносят в соответствующую строку таблицы Д.1.

10.10 Измерение высоты «мертвой» полости резервуара
  • 10.10.1 Высоту «мертвой» полости резервуара измеряют как высоту превышения от точки начала отсчета до нижнего среза расходного патрубка (рисунок А.11).

  • 10.10.2 Устанавливают рейку в точку начала отсчета и проводят измерение высоты.

  • 10.10.3 Переустанавливают рейку в точку нижнего среза расходного патрубка и проводят измерение высоты превышения. Вычисляют расстояние Нмп , мм, по результатам нивелирования.

  • 10.10.4 Результат вычисления Нмп вносят соответствующую строку таблицы Д.1.

10.11 Измерения толщины стенки резервуара
  • 10.11.1 Измеряют толщину стенки резервуара 8СТ, мм, ультразвуковым толщиномером с верхней и нижней площадок обслуживания. Показания толщиномера отсчитывают с точностью до 0,1 мм.

Измерения проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более ± 0,2 мм.

  • 10.11.2 Результаты измерений 8СТ вносят в таблицу Б.3.

10.12 Измерение температуры окружающего воздуха
  • 10.7.1 Температуру окружающего воздуха около резервуара tB , °C, измеряют термометром стеклянным по ГОСТ 28498. Показания термометра отсчитывают с точностью до 1 °C. Измерения проводят не менее двух раз. Расхождение между результата-17

ми двух измерений должно быть не более 1 °C. Результаты измерений вносят в таблицу Б.2.

  • 11 Обработка результатов измерений

11.1 Обработка результатов измерений

Обработку результатов измерений проводят в соответствии с приложением В.

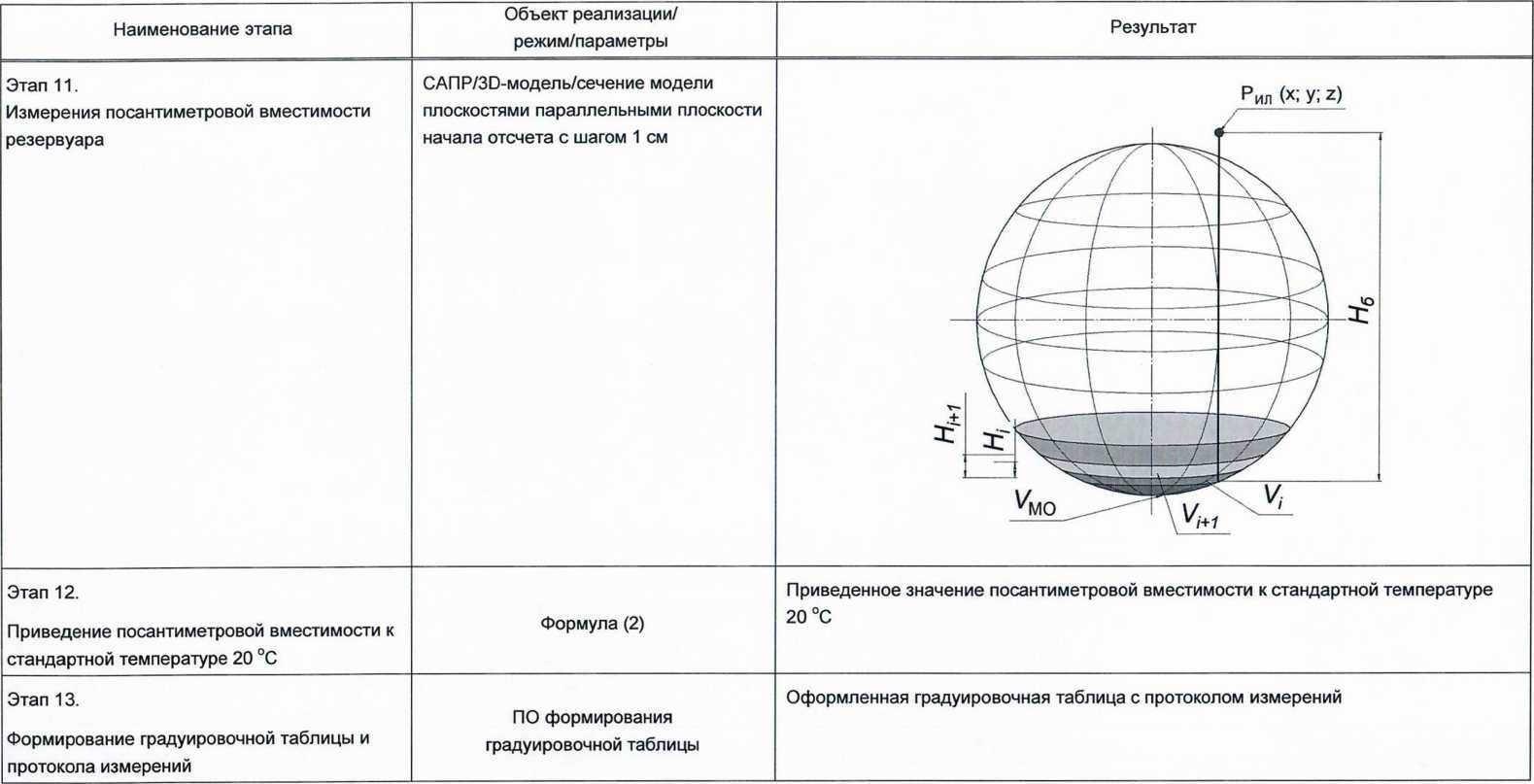

11.2 Составление градуировочной таблицы
  • 11.2.1 Градуировочную таблицу составляют с шагом дн = 1 см, начиная от точки начала отсчета до высоты «мертвой» полости резервуара и далее до предельного уровня наполнения Нпр, мм, вычисляемого по формуле

    (1)

нпр-нб (Рил Pq)>

где Н6 - базовая высота резервуара, принимаемая по таблице Б.4, мм ;

Рил, Ро - высоты превышения, , принимаемая по таблице Б.4, мм.

  • 11.2.2 Определенную вместимость резервуара на уровнях наполнения У(/7), м3, приводят к стандартной температуре 20 °C по формуле

V'(H)o=V'(H)(l + 3aCTpCT-2O])

(2)

где осст - коэффициент линейного расширения материала стенки резервуара, принимаемый равному 12,5 • 10’61/°С;

fCT - температура стенки резервуара, указанная в таблице Б.2.

  • 11.2.3 На каждом уровне наполнения вычисляют коэффициент вместимости AVq, м3/мм, вычисляемый по формуле

У(Н)М-У(Н)М

(3)

где V(H)/+1, У(Н)/+1 - вместимости на уровнях наполнения Н/+1, Н, (на 1 см), м3.

  • 11.2.4 Результаты вычислений по 11.2.2, 11.2.3 вносят в градуировочную таблицу, форма которой приведена в приложении Г.

  • 12 Оформление результатов поверки

    • 12.1 Положительные результаты поверки резервуара оформляют свидетельством о поверке.

    • 12.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

г) протокол обработки результатов измерений.

  • 12.3 Формы титульного листа градуировочной таблицы и градуировочной таблицы приведены в приложении Г. Форма протокола поверки резервуара приведена в приложении Б. Форма протокола обработки результатов измерений приведена в приложении Д.

Протокол поверки, титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

Протокол поверки подписывает поверитель и лица, принявшие участие в проведении измерений параметров резервуара.

  • 12.4 Градуировочную таблицу утверждает руководитель (уполномоченное лицо) организации, аккредитованной на право проведения поверки.

ПРИЛОЖЕНИЕ А

(справочное)

Схема оборудования и измерения параметров при поверке

1 - сферическая поверхность резервуара; 2 - измерительный люк; 3 - точка начала отсчета; 4 - расходный патрубок; 5 - стойка резервуара, 6 - измерительная рулетка с грузом; 7 - экватор резервуара; /7б - базовая высота резервуара

Рисунок А.1 - Схема резервуара сферического РШС-600

х, у, z - локальная система координат; SD - наклонное линейное расстояние; HD - горизонтальное проложение; h - высота превышения; Hz - горизонтальный угол; Vz- вертикальный (зенитный) угол; Нинст - высота инструмента

Призменный отражатель

Рисунок А.З - Веха телескопическая с призменным отражателем

Рисунок А.4 - Расположение станций съемки

Рисунок А.5 - Точки измерений на экваторе

4

1 - тахеометр; 2 - верхняя точка резервуара РО; 3 - фланец измерительного люка; 4 - веха с призмой

Рисунок А.7 - Схема измерений опорных точек Ро, Рил

1 - сетка нитей визира; 2 - наружная поверхность сферы; 3 - экватор

Рисунок А.8 - Схема позиционирования линии визирования по вертикальной касательной плоскости к экватору резервуара

(LZllZll

Рисунок A.9 - Схема измерений параметров со станций Т1 и Т2

ТЗ

Рисунок А.11 - Схема измерений параметров со станций ТЗ и Т4

1 - измерительная рулетка с грузом; 2 - измерительный люк; 3 - точка касания обечайки грузом рулетки (начало отсчета); 4 - расходный патрубок; G^j-j - горизонтальное расстояние от вертикальной оси резервуара до оси измерительного люка; GM/-j - горизонтальное расстояние от вертикальной оси резервуара до оси расходного патрубка.

Приложение Б (обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Таблица Б.1- Общие данные

Код документа

Регистрационный но-мер

Дата

Основание для проведения поверки

число

месяц

год

первичная, периодическая, внеочередная

Продолжение таблицы Б. 1

Место проведения поверки

Средства измерения

Туймазинский район, д. Нуркеево, ул. Промышленная, 42, ООО «Туймазинское ГПП».

Окончание таблицы Б. 1

Резервуар

Тип

Номер

Назначение

Погрешность определения вместимости резервуара, %

РШС-600

измерение объема нефтепродуктов, а также для их приема, хранения и отпуска

±0,3

Таблица Б.2 - Условия проведения измерений

Температура воздуха, °C

Температура стенки резервуара tCJ, °C

Загазованность, мг/м3

Таблица Б.З - Толщина стенки резервуара

............................. В миллиметрах

1-е измерение

2-е измерение

Таблица Б.4- Результаты измерений высот

В миллиметрах

№ изм.

Высота

нб

рил

Р0

(лО

?лл

пмп

пмп

hMI~l

1

2

3

4

5

6

7

8

1

2

Таблица Б.5 - Значения параметров измерений

Номер точки

L/

Г7инст

, мм

Угол, град0

Расстояние, мм

Координаты, мм

Hz

Vz

HD

SD

X

У

Z

1ST

1ST1

1ST10

1ST2

1ST3

1ST4

1ST5

1ST6

1ST7

1ST8

1ST9

2ST

2ST1

2ST10

2ST11

2ST2

2ST3

2ST4

2ST5

2ST6

2ST7

2ST8

2ST9

3ST

3ST1

3ST10

3ST2

3ST3

3ST4

3ST5

3ST6

3ST7

3ST8

3ST9

4ST

4ST1

4ST2

Номер точки

^инст

, мм

Угол, град 0

Расстояние, мм

Координаты, мм

Н2

Vz

HD

SD

X

У

Z

4ST3

4ST4

4ST5

4ST6

4ST7

4ST8

4ST9

5ST

5ST1

5ST2

5ST3

5ST4

5ST5

5ST6

5ST7

5ST8

5ST9

UROVN

EMER

VERH

VERH1

Должности

Подписи Инициалы, фамилии

Приложение В

(обязательное)

Алгоритм обработки результатов измерений при построении трехмерной модели САПР

операции обработки результатов при построении трехмерной модели САПР приведены в таблице В.1.

тапа

Пункт инструкции/объект реа-лизации/режим/параметры

Результат

САПР

Файл проекта

■а

Пункт 10.2, 10.6

Z

Zr

T2(X;y;Z)

/                T3(x:y;zl |

1

1

1

1

1

1

1

1 J Z '

/

1

/

/

/

/

/ /

\

/

/

\                X

\                  X

\ \

ТЮДО).

► /

\ T /

\j Utx.y^z)

T5(x,y,z)

Y

Наименование этапа

Пункт инструкции/объект реа-лизации/режим/параметры

Этап 3.

Пункт 10.3

Результат

Построение точек по координатам в плоскости экватора со станции Т1

сечение Э0(экватор)

Этап 4.

Построение точек по координатам в плоскости D1 со станции Т1

Пункт 10.3

Продолжение таблицы Е. 1

Наименование этапа

Объект реализа-ции/режим/параметры

Результат

Этап 5.

Построение точек по координатам в плоскости D2 со станции Т1

Пункт 10.3

Этап 6.

Построение точек по координатам в плоскостях D.!, D.2 со станции Т1

Пункт 10.3

Продолжение таблицы Е. 1

Наименование этапа

Этап 7.

Построение точек по координатам в плоскости экватора со станции Т2

Объект реализа-ции/режим/параметры

Пункт 10.4

Результат

Этап 8.

Построение точек по координатам в плоскостях Dt, - D.2 со станций Т2, Т5

Пункты 10.4, 10.5, 10.7, 10.8/сплайны по узловым точкам

Продолжение таблицы Е. 1

Наименование этапа

Этап 9.

Построение поверхности резервуара

Объект реализа-ции/режим/параметры

САПР/ЗО/ оболочка по сети кривых/толщина детали внутрь/таблица Б.З

Результат

наружняя поверхность

Этап 10.

Измерение объема «мертвого» остатка

САПР/ЗЮ/сечение поверхностью

Окончание таблицы Е. 1

Приложение Г

(обязательное)

Формы титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы

Титульный лист

УТВЕРЖДАЮ

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной сферический (шаровой) РШС-600

РШС-600

тип

Организация ООО «Туймазинское ГПП»

± 0,30 %

Погрешность определения вместимости

Срок очередной поверки

Поверитель

личная подпись

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

Организация _________________________

Резервуар № ________________________

лист______

Уровень наполнения, см

Вместимость, м3

Коэффициент

вместимости, м3/мм

0

Нт

Чип

Нпр

ПРИЛОЖЕНИЕ Д

(обязательное)

Журнал обработки результатов измерений

Резервуар РШС-600 №________

Организация ООО «Туймазинское ГПП» Параметры резервуара

Таблица Д.1

Наименование параметра

Значение

Базовая высота, мм

Внутренний диаметр, мм

Параметры «мертвой» полости резервуара

Уровень жидкости в резервуаре, соответствующей высоте «мертвой» полости резервуара /7МП, мм

Вместимость «мертвой» полости резервуара, м3

Параметры неизмеряемого остатка

Абсолютная высота неизмеряемого остатка , мм

Объем неизмеряемого остатка, м3

Предельная высота наполнения Нпр , мм Вместимость на предельной высоте наполнения, м3

Должность Личная подпись Инициалы, фамилии

БИБЛИОГРАФИЯ

[1] Гигиенические нормативы

ГН 2.2.5.3532-18

[2] Руководящий документ

РД-03-20—2007

[3] Международный стандарт

ISO 7507-3:2006

Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны, утвержден Постановлением Главного государственного санитарного врача РФ от 13.02.2018 г. № 25

Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору, утвержден приказом Ростехнадзора от 29.01.2007 № 37

Нефть и нефтепродукты. Калибровка вертикальных цилиндрических резервуаров. Часть 3. Метод оптической триангуляции (Petroleum and liquid petroleum products - Calibration of vertical cylindrical tanks - Part 3: Optical triangulation method)

38

1

Здесь и далее буквенное обозначение в наименовании таблицы указывает на соответствующее Приложение к настоящей методике

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
