Общество с ограниченной ответственностью «МетроКонТ»

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные

РВС-5000, РВС-10000

МЕТОДИКА ПОВЕРКИ

МП 0006-2020

Казань 2020 г.

  • 1 РАЗРАБОТАНА

ИСПОЛНИТЕЛИ:

  • 2 УТВЕРЖДЕНА

Предисловие

ООО «МетроКонТ»

Е.Ю. Трифонов, Ю.А. Трифонов

ООО «МетроКонТ»

23 июля 2020 г.

  • 3 ВВЕДЕНА ВПЕРВЫЕ

Содержание

Стр.

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000, РВС-10000. Методика поверки МП 0006-2020

  • 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуары стальные вертикальные цилиндрические теплоизолированные (далее - резервуары) номинальной вместимостью 5000 м3, 10000 м3 (РВС-5000 № 1 расположенный по адресу: г. Мурманск, ул. Фадеев Ручей, 7 котельный цех №1, АО «Мурманская ТЭЦ», РВС-10000 № 2 расположенный по адресу: г. Мурманск, ул. Домостроительная, 24 котельный цех № 2, АО «Мурманская ТЭЦ») и предназначенные для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска и устанавливает методику геометрическим методом их первичной, периодической поверки.

  • 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-2015

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005-88

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087-84

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137-2001

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов,   кислот,   щелочей,   нетоксичной   и

взрывоопасной пыли. Технические условия

ГОСТ 7502-98

Рулетки измерительные металлические. Технические условия

ГОСТ 13837-79

Динамометры общего назначения. Технические условия

ГОСТ 12.4.310-2016

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

  • 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

  • 3.1     резервуар стальной вертикальный цилиндрический теплоизолированный: вертикально расположенный стальной сосуд, наружная поверхность которого покрыта слоем теплоизоляции, со стационарной крышей с индивидуальной градуировочной таблицей.

  • 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 "С.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

  • 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

  • 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

  • 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

  • 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

  • 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

  • 3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

  • 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

  • 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений наружного диаметра и высоты первого пояса. Для определения вместимости первого пояса наружную теплоизоляцию демонтируют до уровня первого пояса.

  • 4.2 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

  • 4.3  Поверку резервуара проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

  • 4.4 Устанавливают следующие виды поверок резервуара:

  • - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

  • - периодическую - по истечении срока интервала между поверками;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

  • 4.5 Интервал между поверками 5 лет.

  • 5 ОПЕРАЦИИ ПОВЕРКИ

    • 5.1 При проведении поверки резервуара должны быть выполнены операции,

указанные в таблице 1

Таблица 1

№ п/п

Наименование операции

Номер пункта Инструкции

1

Внешний осмотр

10.1

2

Измерение базовой высоты

10.2

3

Измерения длины окружности первого пояса

10.3

4

Определение внутренних диаметров поясов резервуара

10.4

5

Измерения высот поясов резервуара

10.5

6

Определение параметров «мертвой» полости резервуара

10.6

7

Определение объемов внутренних деталей

10.7

  • 6 СРЕДСТВА ПОВЕРКИ

  • 6.1.1   При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

  • 6.1.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 50 м по ГОСТ 7502-98.

  • 6.1.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502-98.

  • 6.1.1.3 Тахеометр электронный Nikon NPR-332 по [1].

  • 6.1.2 Вспомогательные средства поверки:

  • - Анализатор-течеискатель типа АНТ-ЗМ по [2].

-Динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837-79

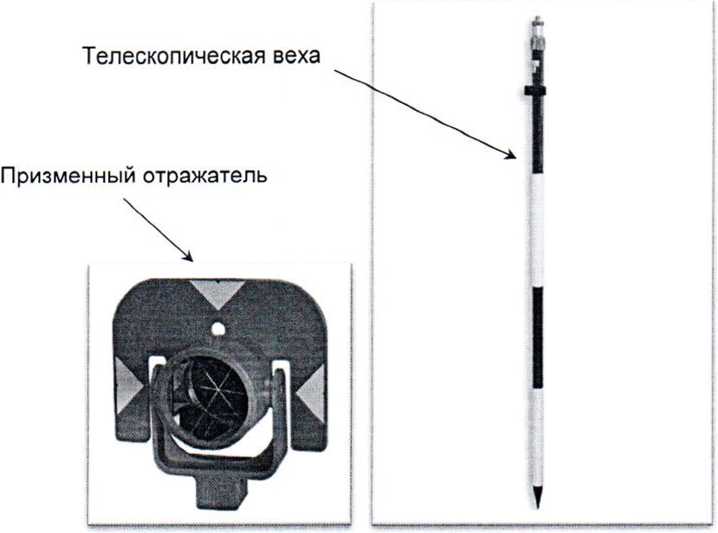

  • - Веха телескопическая с призменным отражателем или нивелирная рейка с ценой деления 1 мм, (рисунок А. 1, Приложение А)

- Мел, шпатель, щетки (металлические), микрокалькулятор, веха телескопическая с призменным отражателем.

  • 6.1.3 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

  • 6.1.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей инструкции.

6.2.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

Наименование измеряемого параметра

Пределы допустимой погрешности измерений параметров резервуара

Диаметр резервуара, мм

± 2

Высота пояса, мм

± 3

Измерение расстояний, мм

± 2

Температура стенки резервуара, °C

±2

Объем внутренних деталей, м3

± (0,025-0,25)

  • 6.2.2 При соблюдении указанных в таблице 2 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости резервуара не превышает: ±0,10 %.

  • 7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости).

    • 7.2 К поверке резервуара допускают лиц, изучивших настоящую инструкцию, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004-2015.

    • 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310-2016, спецобувь по ГОСТ 12.4.137-2001, строительную каску по ГОСТ 12.4.087-84.

    • 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м3 - по ГОСТ 12.1.005-88.

    • 7.5  Измерения параметров резервуара во время грозы категорически запрещены.

    • 7.6 Перед началом поверки резервуара проверяют исправность:

  • - лестниц с поручнями и подножками;

  • - помостов с ограждениями.

  • 7.7 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

  • 7.8 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

  • 8 УСЛОВИЯ ПОВЕРКИ

    • 8.1 При поверке соблюдают следующие условия:

      • 8.1.1 Измерения параметров резервуара проводят изнутри его.

      • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

      • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара от минус 10°С до плюс 35°С.

      • 8.1.4  При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

  • 9 ПОДГОТОВКА К ПОВЕРКЕ

    • 9.1 При подготовке к поверке проводят следующие работы:

      • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

      • 9.1.2  Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

      • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

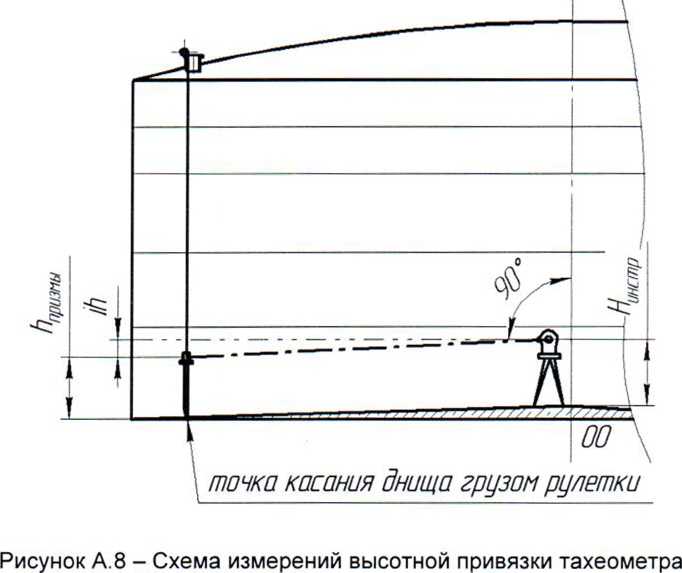

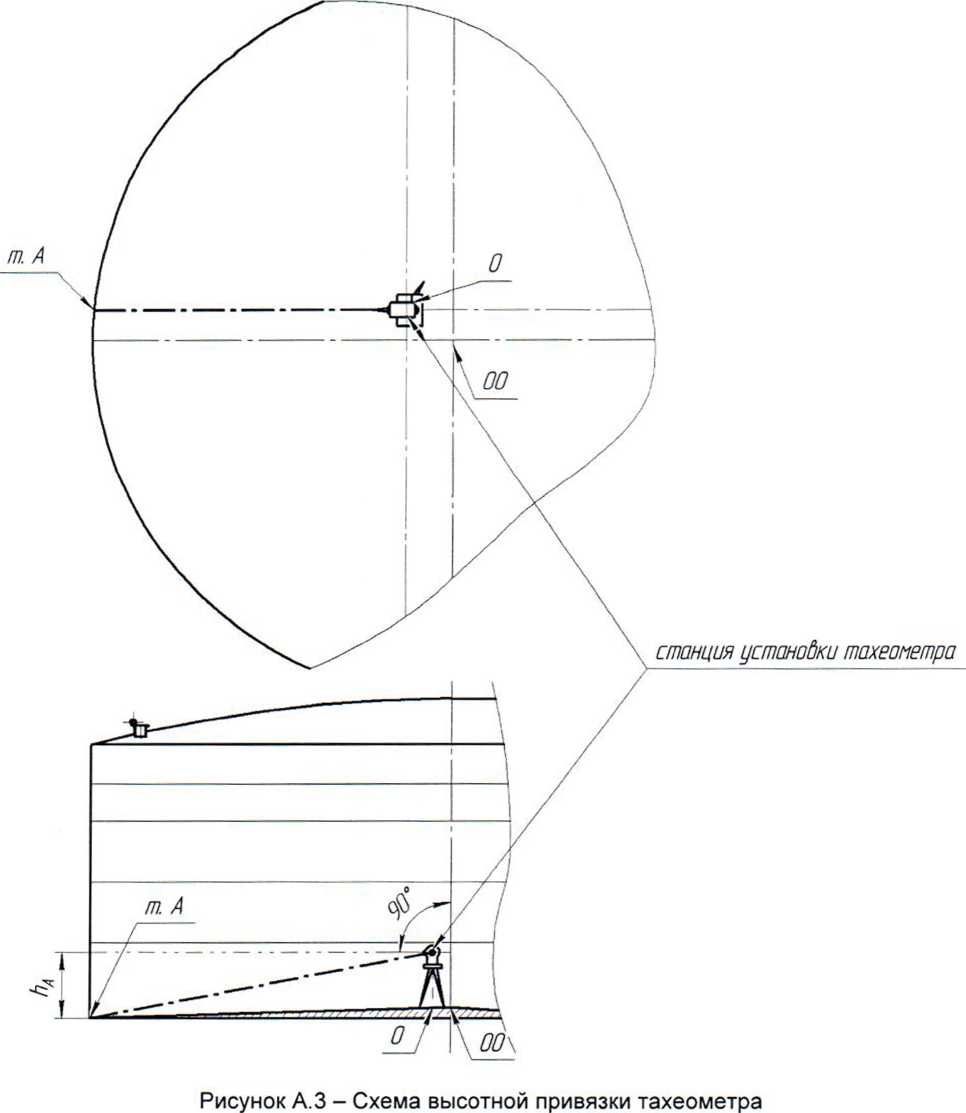

      • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк до точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З, Приложение А);

д) измеряют расстояние hA и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З, Приложение А);

е) повторно снимая показания hA , проверяем правильность ввода данных. На

меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 : h = 0 ООО «МетроКонТ»                                           Страница 8 из 40

  • 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

  • 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1 Внешний осмотр
  • 10.1.1 При внешнем осмотре резервуара проверяют:

  • -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - наличие необходимой арматуры и оборудования;

  • - исправность лестниц и перил;

  • - состояние днища резервуара (отсутствие бугров, ям);

  • - чистоту внутренней поверхности резервуара;

  • - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

  • 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

10.2 Измерения базовой высоты резервуара

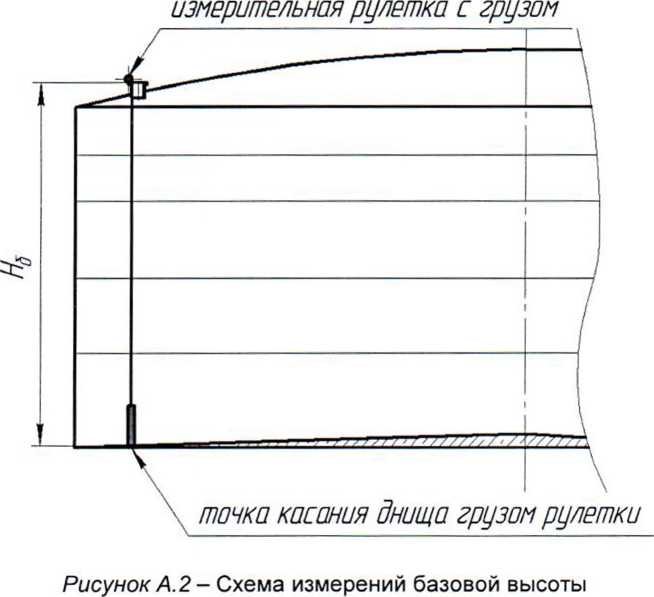

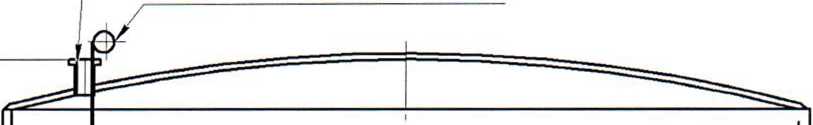

  • 10.2.1 Базовую высоту резервуара А7б измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2, Приложение А).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

  • 10.2.2 Результаты измерений базовой высоты Нб с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 10.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Измерения длины окружности первого пояса
  • 10.3.1 Длину окружности первого пояса LH , мм, измеряют на высоте равной 3/4 высоты первого пояса.

  • 10.3.2 Проводят разметку горизонтальной плоскости, для чего на высоте, равной 3/4 высоты первого пояса через каждые 5 м наносят горизонтальные отметки на стенке резервуара.

  • 10.3.3 Укладывают рулетку по нанесенной разметке.

  • 10.3.4 Начало отсчета длины окружности выбирают на образующей №0 и отмечают двумя взаимно перпендикулярными штрихами.

  • 10.3.5 Начало ленты рулетки укладывают нижней кромкой по горизонтальному штриху и начальную отметку шкалы рулетки совмещают вертикальным штрихом начала отсчета.

  • 10.3.6 При выполнении измерений лента рулетки должна быть натянута, плотно прилегать к стенке резервуара, не перекручиваться и лежать нижней кромкой на горизонтальных штрихах.

  • 10.3.7 Натяжение рулетки контролируют при помощи динамометра усилием (100 ± 10) Н.

  • 10.3.8 После создания необходимого натяжения против конечной отметки шкалы рулетки на стене резервуара отмечают вертикальный штрих, а по нижней кромке ленты -горизонтальный.

  • 10.3.9 При измерениях контролируют, чтобы начало шкалы рулетки совпало с конечным штрихом предыдущей укладки.

  • 10.3.11 Длину окружности LH, мм, измеряют не менее двух раз.

  • 10.3.12 Начальную точку второго измерения смещают по горизонтали от начала первого не менее чем на 500 мм.

  • 10.3.13 Относительное расхождение между результатами двух измерений длины окружности 8LH , %, рассчитываемое по формуле

б/ = 2        2 -100 (1)

должно находиться в пределах ± 0,01 %.

  • 10.3.14 При расхождении, превышающем указанным в 10.3.13 измерения следует повторять до получения двух последовательных измерений, удовлетворяющих условию

  • 10.3.13.

  • 10.3.15 Результаты двух измерений величины /_н , удовлетворяющих условию

  • 10.3.13, вносят в протокол.

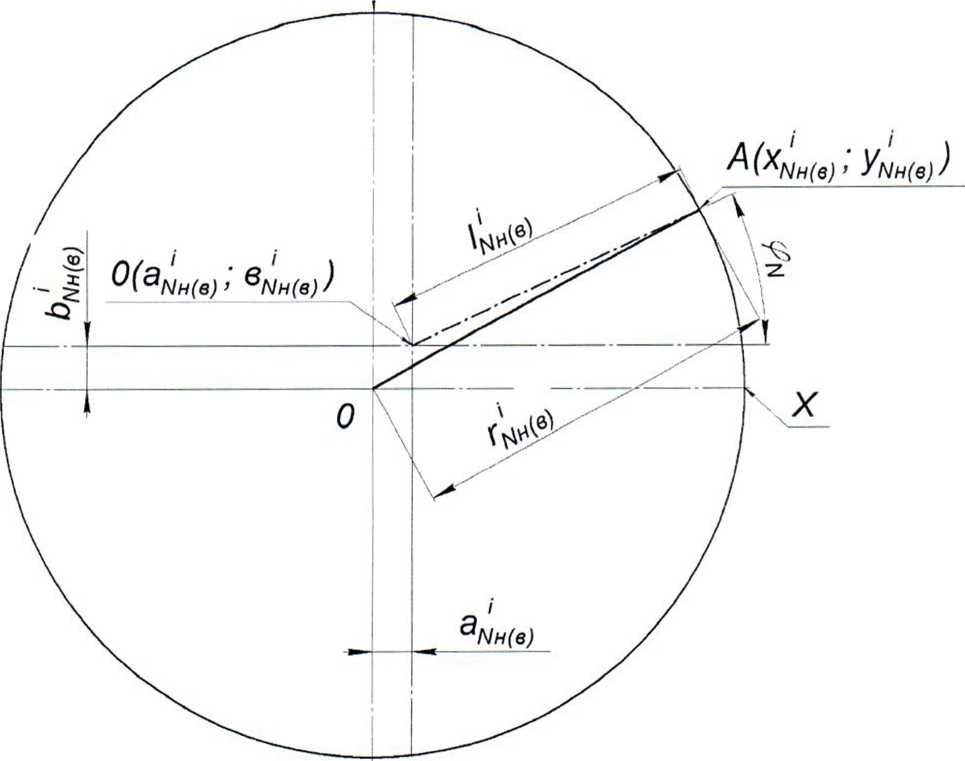

10.4 Определение внутренних диаметров поясов резервуара
  • 10.4.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара О,- определяют по

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-5000, РВС-10000. МЕТОДИКА ПОВЕРКИ МП 0006-2020 результатам измерений радиусов на 12 образующих в каждом поясе резервуара начиная со второго пояса (рисунок А.5, Приложение А)

Тахеометр устанавливают в режим измерений «SD-Hz-Vz».

Измерение резервуара проводят в нижнем и верхнем сечениях.

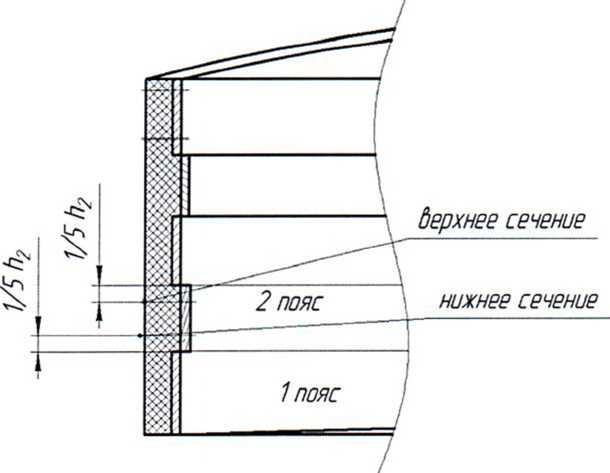

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4, Приложение А).

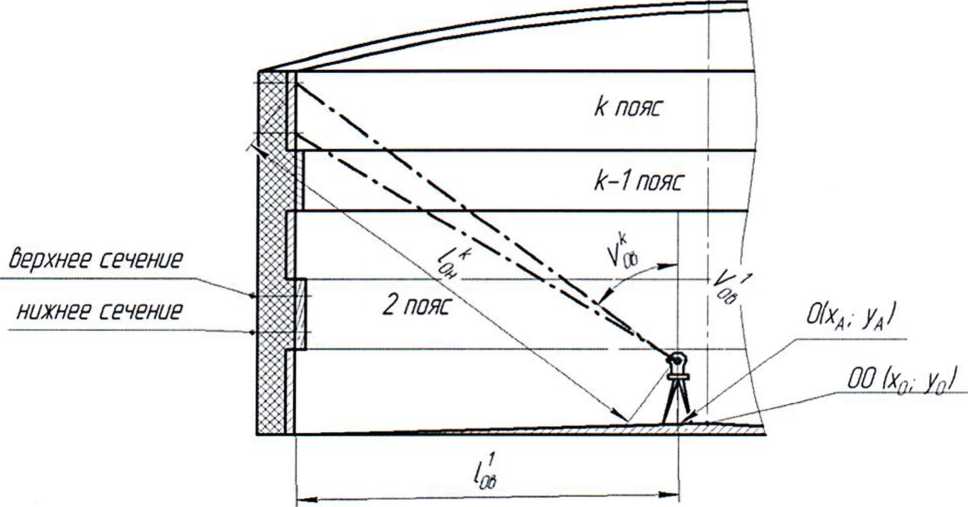

  • 10.4.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5, Приложение А).

    • 10.4.2.2  Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /qh , мм; вертикальный угол \/02н , угл. сек.

    • 10.4.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /рв , мм; вертикальный угол У02в , угл. сек.

    • 10.4.2.4 Проводят аналогичные операции по 10.4.2.2, 10.4.2.3 и измеряют : наклонные расстояние /qb , мм; вертикальны! углы Vqb , угл. сек.

Примечание - В обозначениях Iqb и Vqb верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (О, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

  • 10.4.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6, Приложение А). Фиксируют значение горизонтального угла (р , угл. сек. первой образующей.

  • 10.4.2.6 Проведя аналогичные операции по 10.4.2.1 - 10.4.2.4 измеряют /-{Н(В) , мм;

вертикальные углы      .

  • 10.4.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение горизонтального угла (р^н ■ Угл- сек- ВТОР°Й образующей и проводят операции по 10.4.2.1 - 10.4.2.6.

  • 10.4.2.8 Проводят аналогичные операции на остальных образующих.

  • 10.4.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

10.5 Измерения высот поясов резервуара

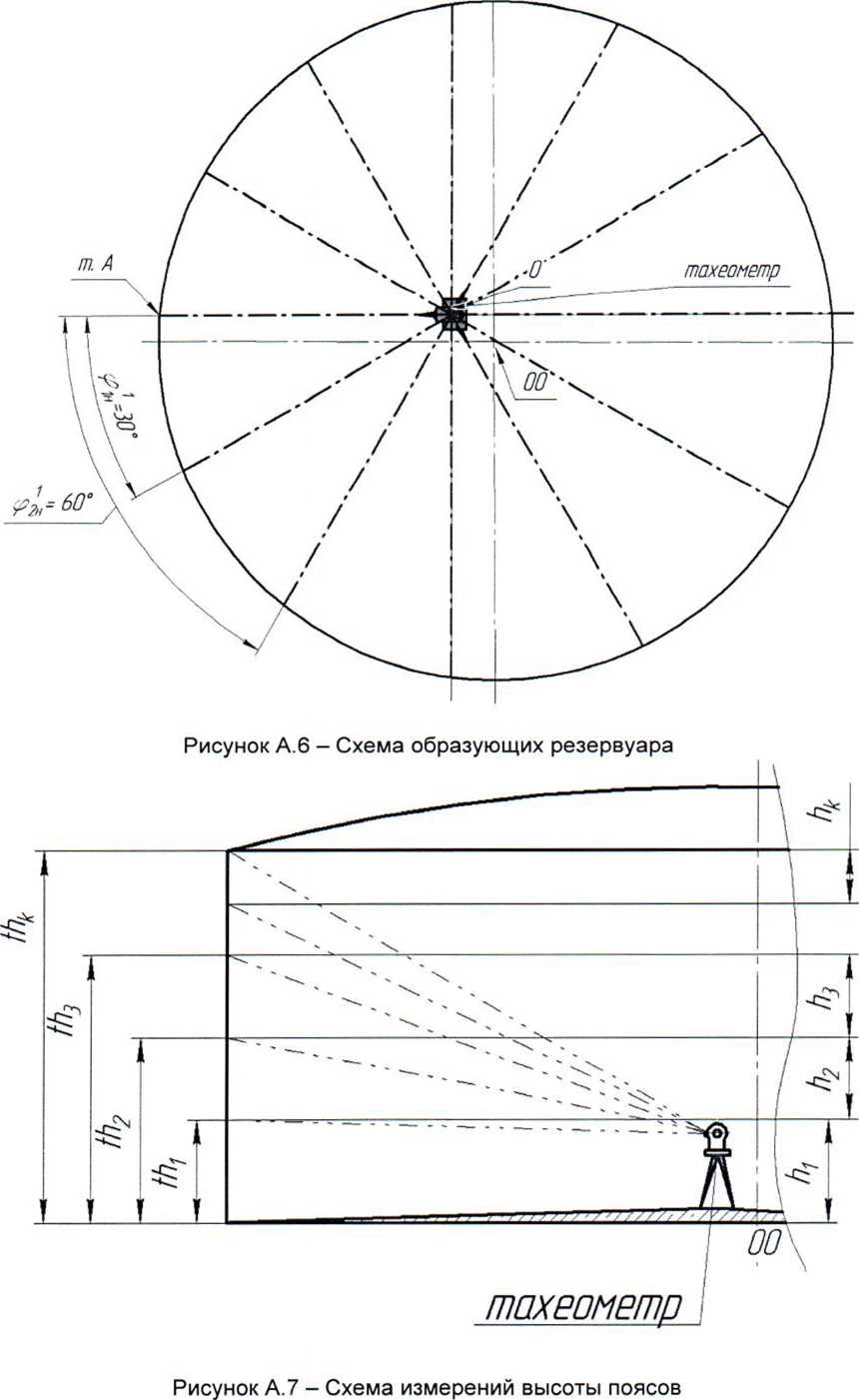

Высоту i-ro пояса резервуара Ъ, измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7, Приложение А), при помощи тахеометра, в следующей последовательности.

  • 10.5.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

  • 10.5.2 Высоту первого пояса /т, измеряют с применением рулетки измерительной с грузом, как расстояние по вертикали вдоль стенки резервуара от точки касания днища грузом рулетки до середины сварного шва первого и второго пояса.

Измерение проводят не менее двух раз. Расхождение между результатами измерений должно быть не менее 2 мм. Вычисляют среднее арифметическое значение и округляют его до целого миллиметра по правилам округления

  • 10.5.3 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

  • 10.5.4 Проводя аналогичные процедуры по 10.5.3 измеряют расстояния th2-.-thkмм, вышестоящих поясов.

  • 10.5.5 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.6 Определение параметров «мертвой» полости резервуара

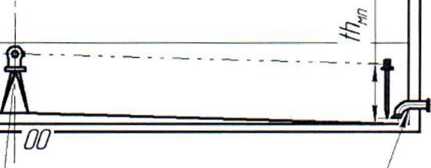

При определении параметров «мертвой» полости резервуара проводят измерения:

  • 1) объема неровностей днища;

  • 2) высоты «мертвой» полости;

  • 3) координаты точки касания днища грузом рулетки.

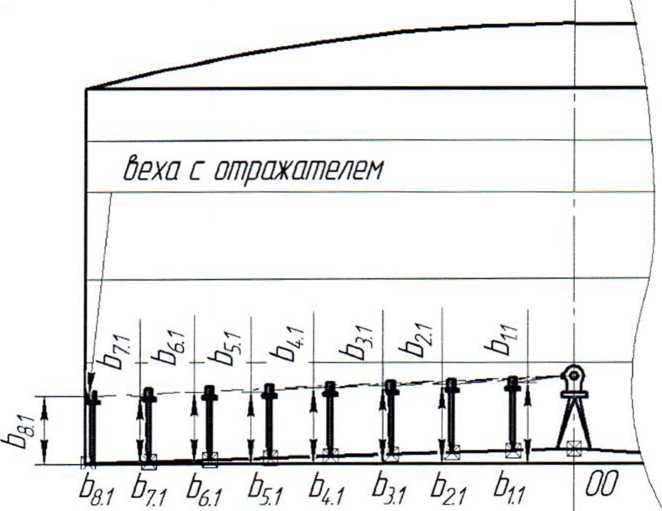

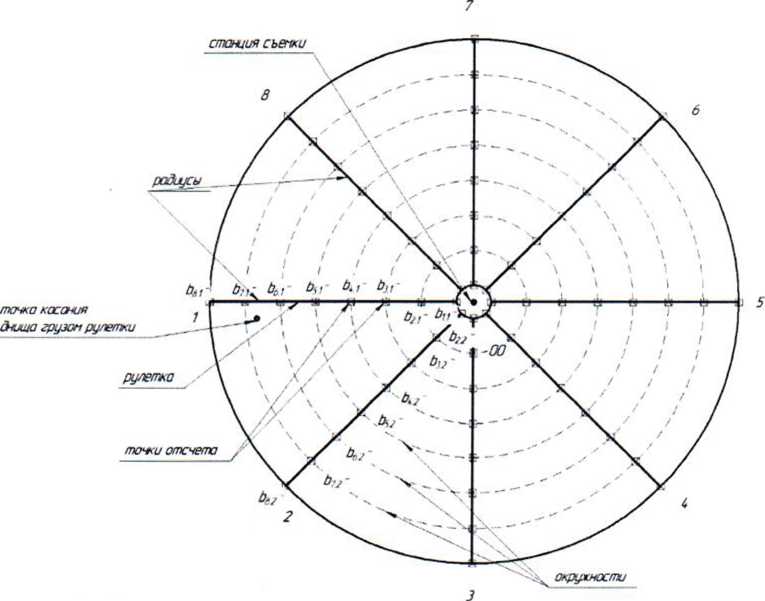

  • 10.6.1 Измерение объема неровностей днища

    проводят с применением

Определение объема неровностей днища тахеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,...VIII) и 8 радиусов днища (рисунок А.9, Приложение А).

Измерения проводят в следующей последовательности.

  • 10.6.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения hQ, мм, (рисунок А.8, Приложение А) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания h0 , проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; /? = 0.

  • 10.6.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9, Приложение А).

  • 10.6.1.3 Устанавливают веху в точку 1 (пересечение 1-й окружности на 1-й образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения      мм, (рисунок А. 10, Приложение А).

Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь2 •),..., Ь8 11, мм.

Таблица 3

Тип

Отсчет по шкале ленты

рулетки, мм, на ра

диусе

I

II

III

IV

V

VI

VII

VIII

РВС-5000, РВС-10000

0.35R

0,5R

0.61R

0.71R

0.79R

0.86R

0,93R

стенка

  • 10.6.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка b2 •,), а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ь22,...,Ь82 на втором радиусе аналогично.

  • 10.6.1.5 Проводя аналогичные процедуры по 10.6.1.2-10.6.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

  • 10.6.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

  • 10.6.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние thMn, мм, как высоту превышения (рисунок А.11, Приложение А). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

  • 10.6.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-5000, РВС-10000. МЕТОДИКА ПОВЕРКИ МП 0006-2020 призменного отражателя и измеряют горизонтальный угол <р0 ,0, и контролируют высоту h0 , мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

10.7 Определение объемов внутренних деталей

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

11.1 Обработка результатов измерений
  • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

11.2 Составление градуировочной таблицы резервуара
  • 11.2.1   Градуировочную таблицу составляют начиная с уровня /-/мп, соответствующего высоте «мертвой» полости hMn, до предельного уровня Нпр, вычисляя посантиметровую вместимость резервуара /-го пояса V, м3, по формуле

v(H),='/(w)/-i+^a(H-H/-i).              Р)

где

- посантиметровая вместимость резервуара, соответствующая уровню /7/_1, м3;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Я;_1 - уровень жидкости, соответствующий суммарной высоте поясов, см;

D, - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

  • 11.2.2 Предельный уровень Нпр, см, до которого составляют градуировочную таблицу, вычисляют по формуле

    П

    71+п2

    1 п

    + ~Yhi+rocos4) -

    П/=1

    О)

где П - номер пояса, выбираемый из ряда: 2, 3,..., п;

hi - высота i-ro пояса, мм;

Го - радиус расположения точки касания днища грузом рулетки, мм;

ф - угол направления наклона резервуара, °.

  • 11.2.3 Посантиметровую вместимость 1-го пояса          м3, вычисляют по

формуле (Д.8).

  • 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Н , соответствующий высоте «мертвой» полости.

  • 11.2.6 При составлении градуировочной таблицы значения вместимости округляют ДО 1 дм3.

  • 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

  • 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

  • 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

  • 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б)  протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

  • 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

  • 12.4   Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

ПРИЛОЖЕНИЕ А

Рисунок А. 1 - Веха телескопическая с призменным отражателем

Рисунок А.4 - Схема расположений плоскостей измерений (сечений) внутренних радиусов резервуара

Рисунок А.5 - Схема измерений радиусов поясов резервуара

Рисунок А.9 - Координаты отсчета (место установки вехи) неровностей днища

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

Измерительный люк

I

Измерительная рулетка с грузом

тахеометр i                    рру !

точка касания днища грузом рулетки

Рисунок А. 11 - Схема измерения высоты (превышения) «мертвой» полости

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Дата

Основание для проведения поверки

число

месяц

год

1

2

3

4

Первичная, периодическая, внеочередная

Продолжение таблицы Б.1

Место проведения поверки

Рабочие эталоны и вспомогательные средства

5

6

Окончание таблицы Б.1

Резервуар

Тип

Номер

Погрешность определения вместимости резервуара, %

7

8

9

Таблица Б.2- Условия проведения измерений

Температура воздуха внутри резервуара, °C

Загазованность, мг/м3

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Точка измерения базовой высоты /7б

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Таблица Б.4- Измерение внутренних радиусов

поясов резервуара В миллиметрах

Номер

пояса

/'

Значение N на образующей

1

2

3

4

5

6

7

8

9

10

11

12

II

н

в

III

н

в

IV

н

в

V

н

в

VI

н

в

VII

н

в

VIII

н

в

IX

н

в

X

н

в

XI

н

в

XII

н

в

Таблица Б.4.1 - Параметры образующих

Параметр

Номер образующей

1

2

3

4

5

6

, угл. сек.

t уГл.

сек

н

в

продолжение таблицы 4.1

Параметр

Номер образующей

7

8

9

10

11

12

, у гл.

сек.

н

, у ГЛ.

сек

в

Таблица Б.5- Высота превышения поясов

Номер образующей

Высота превышения поясов 1, мм

1

II

III

IV

V

VI

VII

0

N/2-1

Продолжение таблицы Б.5

Номер образующей

th

Высота превышения поясов 1 ', мм

VIII

IX

X

XI

XII

0

N/2-1

Таблица Б.6 - Измерение неровностей днища

В миллиметрах

№ радиуса (образую щей)

Высота превышения в точке bj j отсчет на концентрической окружности

I

II

III

IV

V

VI

VII

VIII

1

2

3

4

5

6

7

8

Таблица Б.7- Параметры «мертвой» полости

№ измерения

Высота (превышения) «мертвой» полости thMn, мм

Вместимость \/мп, м3

1

2

3

1

2

Примечание - Графу 3 заполняют только при принятии вместимости «мертвой» полости по 7.1.4

Таблица Б.8 - Координата точки измерений уровня жидкости и базовой высоты резервуара

Параметр

Номер измерения

1

2

Угол <₽о (градус, минута, секунда)

h

Высота превышения 0 , мм

Таблица Б.9 - Внутренние детали цилиндрической формы

Диаметр, мм

Высота от днища, мм

Расстояние от стенки первого пояса /д, мм

Нижняя граница /?вд

Верхняя граница hBa

Таблица Б 10-Длина окружности первого пояса

Номер измерения

Длина окружности LH , мм

Поправка на обход накладок    А/Обх > мм

Число укладок ленты п,

шт

1

2

3

4

1

2

Должности                Подписи                  Инициалы, фамилии

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                                    инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (/7б)к

Значение базовой высоты, установленное при поверке резервуара (А7б)п

1

2

3

Относительное изменение базовой высоты резервуара 8б , %, вычисляют по формуле

• 100, где значения величин

(/-/б)к, (Нб)п , приведены в 1-й, 2-й графах

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

подпись

инициалы, фамилия

Члены комиссии:

подпись

инициалы, фамилия

подпись

инициалы, фамилия

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-5000, РВС-10000. МЕТОДИКА ПОВЕРКИ МП 0006-2020

ПРИЛОЖЕНИЕ Г

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы2

УТВЕРЖДАЮ

«____»________________20__г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

Организация________________________________________________

Погрешность определения вместимости: ±0,10 %

Срок очередной поверки_________________________

Поверитель

подпись

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.1- Посантиметровая вместимость нижней части резервуара

Уровень наполнения, см

Вместимость, м3

Уровень наполнения, см

Вместимость, м3

Нм п

Нм п + 1

Нм.п + 2

Таблица Г.2 - Средняя вместимость в пределах вместимости пояса, приходящейся

на 1 см высоты наполнения

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость, м3

Уровень наполнения, мм

Вместимость,

м3

1

4

7

2

5

8

3

6

9

ПРИЛОЖЕНИЕ Д

Обработка результатов измерений

Д. 1 Вычисление диаметра и высоты первого пояса

При проведении наружных измерений внутренний диаметр первого пояса определяют по результатам вычисления длины окружности с учетом толщины стенки.

Д.1.1 Длину наружной окружности первого пояса 1_н, мм, вычисляют по формуле

(Д.1)

где £н1, /_н2   - результаты двух измерений длины окружности первого пояса, мм,

значение принимают по таблице Б.9 (графа 2);

Д/Обх; j~ поправка на обход у-й выступающей детали, мм, (графа 3 таблица Б.9);

т - число выступающих деталей, (графа 4 таблица Б. 10).

Д.1.2 Длину внутренней окружности первого пояса L^, мм, вычисляют по формуле

Цн-^-н- 2л‘(51+5с.к+5с.п)>

(Д.2)

где -толщина стенки первого пояса, мм;

6С к, Sc п ~ толщина слоя краски и антикоррозионного покрытия, мм.

Д.1.3 Внутренний диаметр D,, мм, первого пояса вычисляют по формуле

л

(Д-З)

где LgH - длина внутренней окружности, мм, вычисляемая по формулам (Д.2);

71 = 3,1415926.

Д.2 Определение внутренних диаметров поясов резервуара

Д.2.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара D,,

мм, вычисляют по формуле

(Д.4) где - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

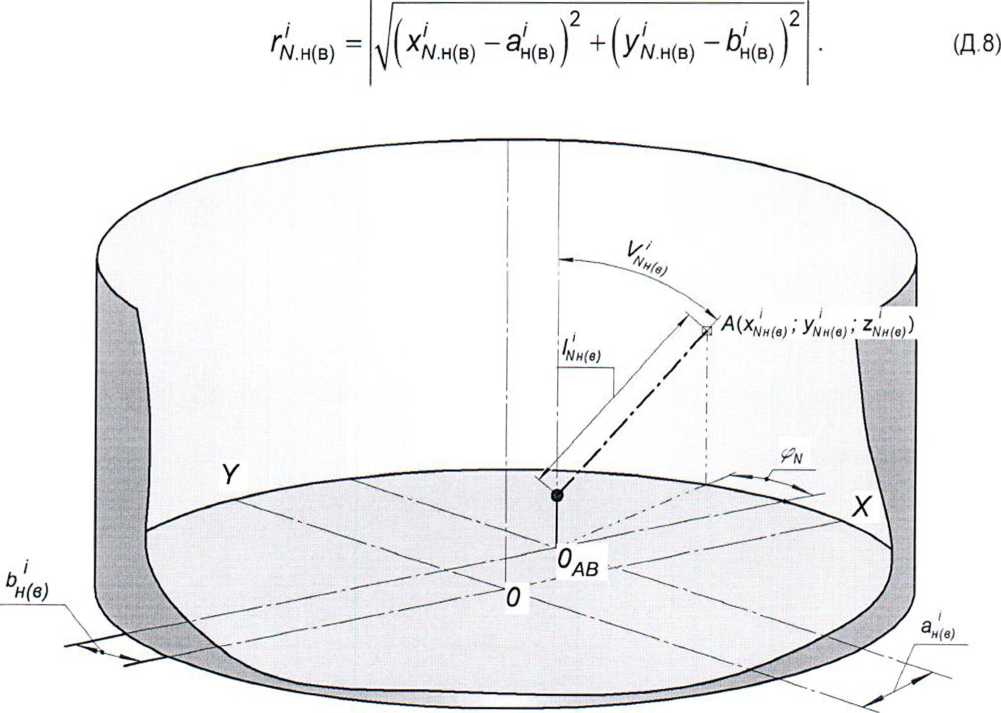

Д.2.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

  • - наклонного расстояния /^н(В) (параметр SD);

  • - вертикального угла Уд/н<В) (параметр Vz);

  • - горизонтального угла <pN (параметр Hz).

Д.2.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат (■^н(в)> Ун(В)’ zh(b) ) ■

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.2.4 При направлении визирной линии тахеометра к точке А расстояние от точки (ХЛ/н(в)> Ул/н(в)’ ХЛ/н(в))

до геометрического центра резервуара в плоскости измерений

(нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

где

(Х/Ун(в) 1

- координаты точки А в сечении N, мм;

смещение по оси X и Y места установки

с,н(в)1 ин(в)

геометрического центра резервуара, мм.

Величины (xa/H(B)J

станции съемки от

вычисляют по формуле

хЛ/н(в) “ ^Мн(в) ‘ COS(P/v 'cos (ЭО Щн(в) j

(Д.6)

Ул/н(в) - ^Л/н(в)         -cos(90

(Д.7)

где /д/Н(В) - наклонное расстояние, мм;

Ц\/н(в) “ вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем)

сечении, угл. сек;

(pw - горизонтальный угол /V-образующей, угл. сек.

Расстояние г/,н(в) от точки (х/уН(в) • Ул/н(в)) до геометрического центра резервуара в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

Y

Рисунок Д.2 - Параметры измерений радиуса г//н(в) /-го пояса при j-ом измерении в нижнем (верхнем) сечении

Д.2.5 Смещение станции съемки от геометрического центра резервуара а^(в), Ь„(в) и расстояние от точек на поверхности пояса до центра окружности       в нижнем

(верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры з'н^,      ^(в) вычисляют решая систему линейных уравнений

N

Е Х/ н(в)

/=0

Л/

-С)Е

/=о

(Д.9)

N

У.н(в) _

7=1

;.н(в)

^Н(в) )

У=1       Г/.Н(В)

N'

(Д.10)

*н(в)

(Д.11)

где /у Н(в) - радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), принято равным 12;

*/н(в)> Уу н(в) _ координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на

N-ой образующей в нижнем (верхнем) сечении ГуН(В)

вычисляют по формуле

Д 2.6 Вычисление

величина^),

Ьн(в)< R'(B) проводят в

следующей

последовательности.

Д.2.6.1 Вычисление величин а„(в),

Ьн(в). ^н(в)- в нулевом

приближении

(^О.н(в)1 ^О.н(в)’ ^О.н(в))’

1)

устанавливают

значение

а

Г0.12.н(в)

^0.1.н(в)

формуле

1

Ошибка! Источник ссылки не найден, равным нулю.

2) вычисляют значения      н(в) в соответствии

Ошибка! Источник ссылки не найден.

»•/

'О.З.н(в)

формулой

Примечание - В обозначении

Tq о Н(В) верхний индекс / соответствует номеру пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

3) значение о Н(в) вь|числяют п0 формуле (Д.11):

~ 12 ^Г° ° Н(В)             + ^0.2.н(в) + ••• + ^0.12.н(в) )>

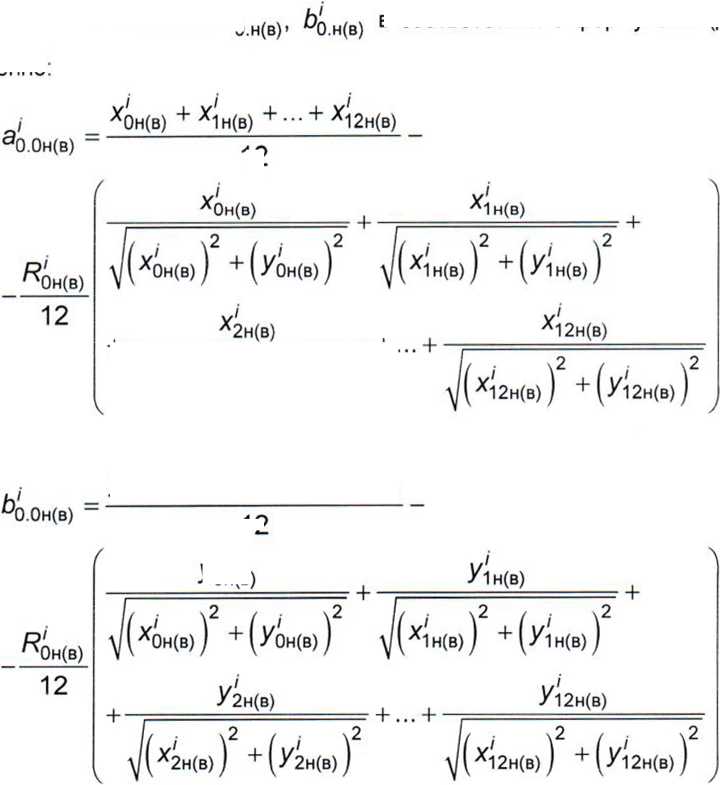

4) вычисляют значения Эд

pi -

г'0н(в)

соответственно:

12

12

Уон(в)

в соответствии с формулами (Д.9) и (Д.10)

' 1------------2-----------------Г '

у(Х2н(в)) +(/2н(в))

Уон(в) + У"1н(в) + ••• + У12н(в)

ХОн(в) + *1 н(в) + • • ■ + Х12н(в)

12

12

у'                 у'        I

х2н(в) !       х12н(в)

'1.2н(в)         М.12н(в) J

'2.0.н(в) ~

г'      —

'2.1н(в) ~

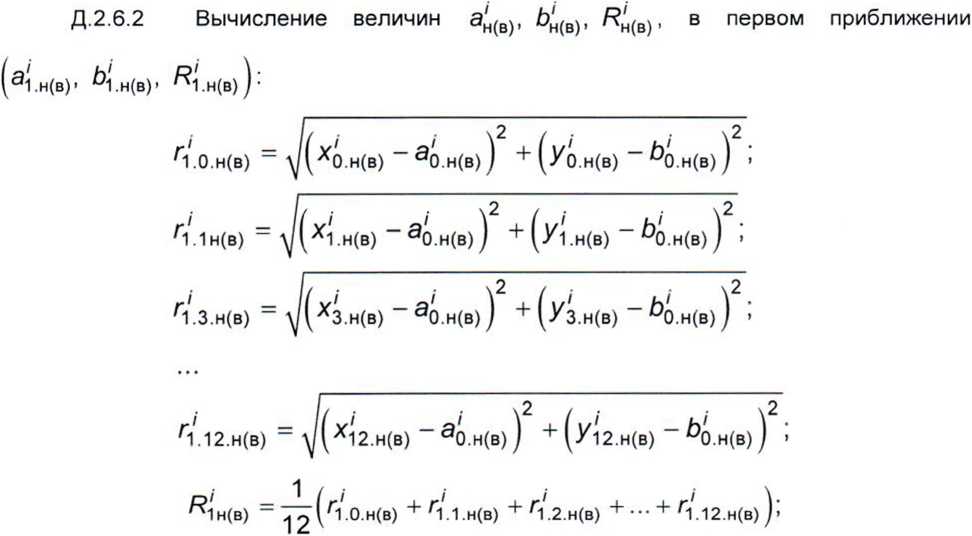

Д.2.6.3 Вычисление величин

(а2.н(в)’ ^2.н(в)’ ^2.н(в) ) ■

J

Г2.12.н(в)

Г

'2.12н(в) J

р'   —

К2н(в) “ 1 2

2.0.н(в) 1 2.1.н(в) 1 '2.2.н(в)

( х'

х0н(в)

J

j       Х0н(в) + Х1н(в) +••• + х12н(в)

а2н(в) “ ~

Х1н(в)    Х2н(в)

кГ2.0н(в)    Г2.1н(в)    Г2.2н(в)

^2н(в)

12

втором приближении

Г2.3.н(в) ~

^(Х0.н(в)   Э1.н(в)^

)2+

2

(Уо.н(в) Ч,н(в) ) >

^(х1.н(в) — а1.н(в))

Ч

У1.н(в)   .н(в) ) >

^(Х3.н(в) — а1 н(в) ?

(Уз.н(в) ^11.н(в) ) >

12

Ki       Уон(в) "*■ У1н(в) +••■ + У12н(в)

°2н(в) “

+ У1н(в) + У 2н(в) +  +

^г.ОЩв) Г2.1н(в)   Г2.2н(в)        /2.12н(в)>

^2н(в) Уон(в)

12

/■

У12н(в)   .

J

Д.2.6.4 Операции вычисления прекращают в случае выполнения условия

<0,001 мм,

где;-номер приближения (0, 1, ...т).

Д.2.7 Внутренний диаметр D1 i-ro пояса вычисляют по формуле

(Д.13)

где R'H, R'B - внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту i-ro пояса резервуара, начиная со второго пояса, как расстояние по вертикали от середины сварного шва /-го и /+1 пояса резервуара, hj, мм, вычисляют по формуле

Tij = th'i+1 — th[

(Д.14)

где th-, th" - высота превышения i-ro пояса, на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

thi+i - высота превышения вышестоящего i+1-го пояса, значение которого принимают из таблицы Б.5, мм.

Д.З Вычисление вместимости «мертвой» полости

Д.3.1 Объем неровностей днища (Д\Хдн)о вычисляют по формуле

лО?

4-109

<0,005104^ +0,02281f2 + О, ОЗ86З/3 + >

+0,05455f4 +0,07038/5 +0,08513f6 +

1^+0,10018^ + 0,11645Г8

, (Д15)

где fj, f2,...,f8   - превышение высот призмы в точке между концентрическими

окружностями неровностей днища, вычисляемые по формуле

(Д16)

где - высота превышения призмы, установленной по периметру у-й концентрической окружности;

bj_^ - высота превышения призмы, установленной по периметру (/ - 1)-й вышележащей концентрической окружности.

Д.3.2 Уровень жидкости Нмп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

(Д17)

где Нб - базовая высота, её значение принимают из таблицы Б.З, мм;

thMn - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости \/мп вычисляют по формуле

ч.„=ч;п-(дудн)0,                    «ив»

- объем неровностей днища, вычисляемый по формуле (Д.15), м3;

У^п - вместимость «мертвой» полости в пределах Нмп, вычисляемая по формуле

(Д.19)

где Dy - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.З), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4 Вычисление посантиметровой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня , соответствующий высоте 1-го пояса, вычисляют по формуле где \/мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.18), м3;

V(H\=VMn +

лЦ2

4-Ю9

(Н-Нмп) + Д\/В.д,

(Д.20)

Dy - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.З), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

ИНСТРУКЦИЯ. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ РВС-5000, РВС-10000. МЕТОДИКА ПОВЕРКИ МП 0006-2020

Нмп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.17), мм.

Д \ZB д - объем внутренней детали, м3.

Д.5 Вычисление посантиметровой вместимости i-го пояса резервуара

Посантиметровую вместимость резервуара /-го пояса         вычисляют по

формуле

тгО2

(Д21)

где 1/(Н). 1 - посантиметровая вместимость резервуара, соответствующая уровню /7,_1, м3;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Н,_1 - уровень жидкости, соответствующий суммарной высоте поясов, см;

Di - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.13), мм.

БИБЛИОГРАФИЯ

  • [1]  Тахеометр электронный Nikon NPR-332, Регистрационный номер 39639-08

  • [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

ООО «МетроКонТ»

Страница 40 из 40

1

В обозначении точки отсчета -\...Ь81 - первый индекс указывает номер радиуса концентрической окружности днища, второй - номер радиуса днища (образующей)

2

Форма градуировочной таблицы не подлежит изменению

ООО «МетроКонТ»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
