Методика поверки «ГСИ система измерений количества и показателей качества нефти №1555 на псп "Ленск"» (МП 1270-9-2021)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ им. Д.И. МЕНДЕЛЕЕВА»

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

И.о. директора филиала ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Мен-

НА ПСП «ЛЕНСК»

Методика поверки

МП 1270-9-2021

Казань

2021

Настоящая методика поверки распространяется на систему измерений количества и показателей качества нефти № 1555 на ПСП «Ленек» (далее - СИКН) и устанавливает методику первичной поверки при вводе в эксплуатацию, а также после ремонта и периодической поверки при эксплуатации.

Поверка СИКН осуществляется в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии (Госстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» », обеспечивается прослеживаемость к Государственному первичному специальному эталону единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости (ГЭТ 63-2019).

Поверку СИКН проводят в диапазоне измерений, указанном в описании типа, или фактически обеспечивающимся при поверке диапазоне измерений с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Методы поверки средств измерений (далее - СИ), входящих в состав СИКН, приведены в утвержденных методиках поверки соответствующего СИ.

Интервал между поверками СИКН - 12 месяцев.

Интервал между поверками средств измерений (далее - СИ) из состава СИКН указан в утвержденных методиках поверки СИ.

Если очередной срок поверки СИ из состава СИКН наступает до очередного срока поверки СИКН, поверяется только это средство измерений, при этом поверку СИКН не проводят.

При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

При проведении поверки соблюдают условия в соответствии с требованиями утвержденных методик поверки СИ, входящих в состав СИКН.

Измеряемая среда - нефть, соответствующая ГОСТ Р 51858-2002 «Нефть. Общие технические условия (с Изменениями № 1, 2).

Характеристики СИКН и измеряемой среды при проведении поверки должны соответствовать требованиям, приведенным в таблице 2.

Таблица 2 - Характеристики СИКН и физико-химические показатели измеряемой среды

4 Требования к специалистам, осуществляющим поверку

К поверке допускаются лица, изучившие руководство по эксплуатации на СИКН и имеющие квалификационную группу по электробезопасности не ниже III в соответствии с ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

• 5.1 Метрологические и технические требования к средствам поверки счетчиков-расходомеров массовых Micro Motion (модели CMF 400) с электронным преобразователем модели 2700 приведены в таблице 3.

  5.3 Метрологические и технические требования к средствам поверки СИ, входящих в состав СИКН, указаны в методике поверки соответствующего СИ.

Таблица 3 - Метрологические и технические требования к средствам поверки

5.2 Допускается применять аналогичные средства поверки утвержденных типов, если их метрологические характеристики не уступают указанным в таблице 3.

• 6.1 При проведении поверки соблюдают требования, определяемые:

- в области охраны труда - Трудовым кодексом Российской Федерации;

• - в области промышленной безопасности - Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» (приказ Ростехнадзора № 101 от 12 марта 2013 г. «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности»), Руководством по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов» (приказ № 784 от 27 декабря 2012 г. «Об утверждении Руководства по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов»), а также другими действующими отраслевыми документами;

• - в области пожарной безопасности - Федеральным законом Российской Федерации от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», Постановление Правительства Российской Федерации от 25 апреля 2012 г. № 390 «О противопожарном режиме» (вместе с «Правилами противопожарного режима в Российской Федерации»), СНиП 21.01-97 (с изм. № 1, 2) «Пожарная безопасность зданий и сооружений»;

• - в области соблюдения правильной и безопасной эксплуатации электроустановок -Правилами технической эксплуатации электроустановок потребителей;

• - в области охраны окружающей среды - Федеральным законом Российской Федерации от 10 января 2002 г. № 7-ФЗ (ред. 12 марта 2014 г.) «Об охране окружающей среды» и другими действующими законодательными актами на территории РФ.

• 6.2   Площадка СИКН должна содержаться в чистоте без следов нефти и должна быть оборудована первичными средствами пожаротушения согласно Правил противопожарного режима в Российской Федерации.

• 6.3   СИ и вспомогательные устройства, применяемые при выполнении измерений, должны иметь взрывозащищенное исполнение в соответствии с требованиями ГОСТ 31610.0-2019 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования».

• 6.4  Вторичную аппаратуру и щиты управления относят к действующим электроустановкам с напряжением до 1000 В, на которые распространяются Правила технической эксплуатации электроустановок потребителей, Правила устройства электроустановок.

При внешнем осмотре проверяют комплектность и внешний вид СИКН.

• 7.1 Комплектность СИКН должна соответствовать ее описанию типа и эксплуатационной документации.

• 7.2 При проверке внешнего вида СИКН должны выполняться следующие требования:

• - на компонентах СИКН не должно быть механических повреждений, препятствующих ее применению и проведению поверки;

• - надписи и обозначения на компонентах СИКН должны быть четкими и читаемыми без применения технических средств, соответствовать технической документации;

• - СИ, входящие в состав СИКН должны быть поверены в соответствии с утвержденными методиками поверки соответствующего СИ;

• - СИ, входящие в состав СИКН, должны быть снабжены средствами защиты (пломбировки) в соответствии с описанием типа на средства измерений, эксплуатационной документацией или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

СИКН, не прошедшая внешний осмотр, к поверке не допускается.

Подготовку средств поверки и СИКН осуществляют в соответствии с их эксплуатационной документацией.

• 8.1 Опробование

Опробуют СИКН путем увеличения или уменьшения расхода измеряемой среды в пределах рабочего диапазона измерений.

Результаты опробования считаются удовлетворительными, если при увеличении или уменьшении расхода измеряемой среды соответствующим образом изменялись показания на соответствующих средствах отображения информации.

• 8.2 Проверяют герметичность СИКН.

Проверку герметичности СИКН проводят согласно эксплуатационной документации на СИКН.

СИКН считается выдержавшей проверку, если на элементах и компонентах СИКН нет следов протечек нефти или снижения давления.

• 9.1   При проверке идентификационных данных программного обеспечения (ПО) должно быть установлено соответствие идентификационных данных ПО СИКН сведениям, приведенным в описание типа СИКН.

• 9.2   Определение идентификационных данных ПО контроллеров измерительных FloBoss S600+ (далее - ИВК) проводят в соответствии с руководством по эксплуатации.

• 9.3   Определение идентификационных данных ПО автоматизированного рабочего места (АРМ) оператора СИКН проводят в соответствии с руководством оператора.

• 10.1 Определение метрологических характеристик СИ, входящих в состав СИКН

Определение метрологических характеристик СИ, входящих в состав СИКН, проводят в соответствии с утвержденными методиками поверки соответствующего СИ. На момент поверки СИКН все СИ, входящие в состав СИКН, кроме СИ, не участвующих в измерениях, или результаты измерений которых не влияют на погрешность измерений массы нефти, должны иметь действующие свидетельства о поверке, поверительные клейма или пломбы, несущие на себе оттиски поверительных клейм.

СИ, не участвующих в измерениях, или результаты измерений которых не влияют на погрешность измерений массы нефти, допускается калибровать в соответствии с действующими методиками калибровки.

• 10.2 Определение относительной погрешности измерений массы брутто и массы нетто нефти определяют в соответствии с ГОСТ 8.587-2019 «ГСП. Масса нефти и нефтепродуктов. Методики (методы) измерений (с поправкой)».

• 11.1 Относительную погрешность измерений массы брутто нефти при прямом методе динамических измерений, 8Мб, %, принимают равной относительной погрешности измерений массы нефти с применением СРМ.

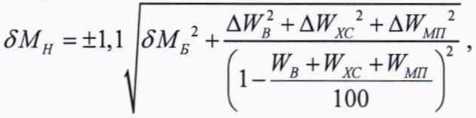

• 11.2 Относительную погрешность измерений массы нетто нефти в соответствии с ГОСТ 8.587, дМн, %, вычисляют по формуле:



  (1)

где Д W_в - абсолютная погрешность определения массовой доли воды, %;

Д W\_//7 - абсолютная погрешность определения массовой доли механических примесей, %;

Д - абсолютная погрешность определения массовой доли хлористых солей, %;

Wb - массовая доля воды в нефти, %, вычисляется по результатам измерений объемной доли воды поточным влагомером, или в аккредитованной лаборатории;

Wun - массовое содержание механических примесей в нефти, % определяют в испытательной лаборатории;

Wxc - массовая доля хлористых солей в нефти, %, определяется в испытательной лаборатории.

Абсолютную погрешность определения массовой доли воды по результатам измерений в лаборатории, %, определяют по формуле (4); при измерениях объемной доли воды с применением поточного влагомера, вычисляют по формуле

р_в - плотность воды при условиях измерений (р_в , вычисляется по аттестованной МИ; р^в_н - плотность нефти при условиях измерений (р_в , кг/м³;

Д (р_в - абсолютная погрешность измерений объемного содержания воды в нефти при использовании поточного влагомера, %.

Р'н

(3)

где Д (р_хс - абсолютная погрешность измерения массовой концентрации хлористых солей в нефти, мг/дм³;

Рц^С - плотность нефти при условиях измерений (р_хс , кг/м³.

Абсолютные погрешности измерений в испытательной лаборатории массовой доли воды, массовой концентрации хлористых солей, массовой доли механических примесей определяют в соответствии с ГОСТ 33701-2015 «Определение и применение показателей точности методов испытаний нефтепродуктов»

Для доверительной вероятности Р=0,95 и двух измерений соответствующего параметра абсолютную погрешность его измерений вычисляют по формуле

(4)

где R и г - соответственно воспроизводимость и сходимость метода определения соответствующего параметра измеряемой среды.

Значения воспроизводимости и сходимости определяют:

• - для массовой доли воды по ГОСТ 2477-2014 «Нефть и нефтепродукты. Метод определения содержания воды (с Изменением № 1, с Поправками)»;

• - для массовой доли механических примесей по ГОСТ 6370-2018 «Нефть, нефтепродукты и присадки. Метод определения механических примесей»;

• - для массовой доли хлористых солей по ГОСТ 21534-76 «Нефть. Методы определения содержания хлористых солей».

Результаты поверки принимают положительными, если значения относительной погрешности измерений не превышают:

• - при измерениях массы брутто нефти                                      ±0,25 %;

• - при измерениях массы нетто нефти                                       ±0,35 %.

При положительных результатах поверки сведения о результатах поверки СИКН передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Приказом Минпромторга России от 31 июля 2020 г. № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

При проведении поверки СИКН в сокращенном объеме информация об объеме проведенной поверки передается в Федеральный информационный фонд по обеспечению единства измерений.

По заявлению владельца СИКН или лица, представившего СИКН на поверку, при положительных результатах поверки выдается свидетельство о поверке в соответствии с Приказом Минпромторга России от 31 июля 2020 г. № 2510, или в случае отрицательных результатов поверки выдается извещение о непригодности применения СИКН.

Результаты поверки оформляют протоколом согласно приложению А.

Пломбирование СИКН не предусмотрено.

Знак поверки наносится на свидетельство о поверке СИКН.

При отрицательных результатах поверки СИКН к эксплуатации не допускают.

Приложение А (рекомендуемое) Форма протокола поверки СИКН

ПРОТОКОЛ ПОВЕРКИ №___________

Наименование средства измерений: __________________________________________________________________________________________

Тип, модель, изготовитель: ________________________________________________________________________________________________

Заводской номер: _____________________________________________________________________________________________

Наименование и адрес заказчика: _____________________________________________________________________________________________

Методика поверки: __________________________________________________________________________________________

Место проведения поверки: __________________________________________________________________________________________

Поверка выполнена с применением: ________________________________________________________________________________________

Условия проведения поверки: _____________________________________________________________________________________

Температура окружающей среды _____________________________________________________________________________________

Атмосферное давление_______________________________________________________________________________________

Относительная влажность __________________________________________________________________________________________

РЕЗУЛЬТАТЫ ПОВЕРКИ

• 1. Внешний осмотр____

• 2. Опробование__

• 3. Подтверждение соответствия программного обеспечения____________________________________________________________________

• 4. Определение метрологических характеристик

Подпись лица, проводившего поверку________________________

Дата поверки_________________________________________

9
