Методика поверки «Газоанализаторы с открытым оптическим трактом Senscient ELDS 1000, ELDS 2000» (МП-242-2182-2017)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
УТВЕРЖДАЮ И.о. директора
Пронин
Государственная система обеспечения единства измерений Г азоанализаторы с открытым оптическим трактом Senscient ELDS 1000, ELDS 2000 Методика поверки МП-242-2182-2017
Заместитель руководителя
научно-исследовательского отдела /Ьсударстйенных эталонов в области фитаюеГхимических измерений ФГУП "ВШ4ИМ и^ХИ. Менделеева" /4} А.В. Колобова
Разработчик лаборатории Т.Б. Соколов
г. Санкт-Петербург 2017 г.
Настоящая методика поверки распространяется на газоанализаторы с открытым оптическим трактом Senscient ELDS 1000, ELDS 2000 (в дальнейшем - газоанализаторы), выпускаемые фирмой «Senscient Ltd.», Великобритания, и устанавливает методы их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.
Интервал между поверками - один год.
1 Операции поверки-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
-
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.
-
1.3 Допускается проведение поверки отдельных измерительных каналов газоанализаторов в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.
2 Средства поверки
-
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пунк-та методики поверки |
Обязательность проведения при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.2 |
да |
да |
|
3 Подтверждение соответствия программного обеспечения |
6.3 |
да |
да |
|
4 Определение метрологических характеристик |
6.4 | ||
|
4.1 Определение основной погрешности газоанализатора |
6.4.1 |
да |
да |
|
4.2 Определение времени установления выходного сигнала |
6.4.2 |
да |
нет |
Примечание -- операция не проводится для газоанализаторов Senscient ELDS 1000 исполнений для установки поперек газохода (XD, ХС) и для вентиляционных зон (VZ).
2.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55° С, цена деления 0,1 °C, погрешность ± 0,2 °C |
|
Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст. | |
|
Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40° С | |
|
Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с | |
|
6.3 |
Вольтметр универсальный В7-40М, диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой основной погрешности ±(0,05 %*UycT + 5 е.м.р.) В, диапазон измерений напряжения переменного тока от 0 до 750 В, пределы допускаемой основной погрешности ±(0,75 %*UycT + 20 е.м.р.) В, диапазон измерений силы постоянного тока от 0 до 500 мА, пределы допускаемой погрешности ±(0,2 %*1уст + 5 е.м.р.) А |
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6.3 |
Стандартные образцы состава газовые смеси в баллонах под давлением (ГСО 10541-2014 (CH4-N2), 10256-2013 (CH4-N2), 10540-2014 (CH4-N2), 10247-2013 (C2H4-N2), 10247-2013 (C2H4-N2), 10375-2013 (HF-N2), 10371-2013 (HC1-N2), 10326-2013 (NH3+N2), 10532-2014 (CO2-N2), 10328-2013 (H2S-N2)). Метрологические характеристики ГС приведены Приложении А |
|
Кювета для подачи газовых смесей для газоанализаторов с открытым оптическим трактом (А-503 0-1)2) | |
|
Устройство для юстировки:
| |
|
Промышленный компьютер с предустановленным ПО SITE и интерфейсным кабелем (при наличии в комплекте поставки газоанализатора) | |
|
Поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-85 | |
|
Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением | |
|
Ротаметр РМ-А-0,063 ГУЗ по ГОСТ 13045-81. Верхний предел диапазона измерений 0,063 м3/ч * | |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм * | |
|
Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 * или Редуктор баллонный одноступенчатый “Go Regulator” серии PR-1 (нержавеющая сталь 316L), диапазон регулирования давления на выходе от 0 до 7 кгс/см2. | |
|
Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм * или трубка поливинилхлоридная (ПВХ) 6x1,5 мм по ТУ 64-2-286-79 * | |
|
п Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:
2) При проведении периодической поверки газоанализаторов должна использоваться та же кювета газовая, которая использовалась при первичной поверке. Допускается использование одной кюветы газовой для поверки партии газоанализаторов. | |
-
2.2 Допускается применять средства, не приведенные в перечне, но обеспечивающие определение метрологических характеристик газоанализаторов с требуемой точностью.
-
2.3 Все средства поверки, кроме отмеченных в таблице 2 знаком *, должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.
-
3.1 При проведении поверки должны быть соблюдены требования безопасности, указанные в технической документации на газоанализаторы.
-
3.2 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.
-
3.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. №116.
-
3.4 Должны соблюдаться "Правила технической эксплуатации электроустановок потребителей".
-
4.1 При проведении поверки должны быть соблюдены следующие условия:
температура окружающего воздуха, °C 20±5;
относительная влажность окружающего воздуха, % от 30 до 80;
атмосферное давление, кПа 101,3±3;
напряжение питания постоянным током напряжением 24 В ±10 % отн.
-
4.2 Расстояние (длина трассы) между излучателем и приемником должно быть не менее минимально допустимого, указанного в эксплуатационной документации поверяемого газоанализатора.
-
5.1 При первичной поверке проверить комплектность газоанализатора в соответствии требованиями эксплуатационной документации.
-
5.2 Подготовить газоанализатор (блоки излучателя и приемника) к работе в соответствии с требованиями эксплуатационной документации.
-
5.3 Выдержать в помещении, в котором будет проводиться поверка, ГС в баллонах под давлением и средства поверки в течение не менее 24 ч, поверяемые газоанализаторы - не менее 3 ч.
-
5.4 Собрать схему поверки, рекомендованная схема приведена на рисунке 1.
При проведении поверки газоанализаторов Senscient ELDS 1000 исполнений ELDS 1000 XD (ХС) для установки поперек газохода и ELDS 1000 СН4 VZ для вентиляционных зон блоки приемника и передатчика следует демонтировать с монтажных пластин и установить на расстоянии, соответствующему расстоянию при эксплуатации (ширине газохода). Для подачи ГС использовать кювету для подачи газовых смесей А-5030-1.
Примечание - кювета газовая А-5121-1, поставляемая по дополнительному заказу в комплекте с газоанализаторами Senscient ELDS 1000 исполнений ELDS 1000 XD (ХС) для установки поперек газохода и для вентиляционных зон ELDS 1000 СН4 VZ (VZ) может быть использована только для проверки работоспособности.
6 Проведение поверки-
6.1 Внешний осмотр
При внешнем осмотре должно быть установлено:
отсутствие механических повреждений (царапин, вмятин и др.), загрязнений оптических элементов, влияющих на работоспособность газоанализатора (излучателя и приемника);
наличие маркировки излучателя и приемника согласно требованиям руководства по эксплуатации;
наличие маркировки (наименование, серийный номер) кюветы газовой А-5030-1.
Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.
8
9
2 3
-

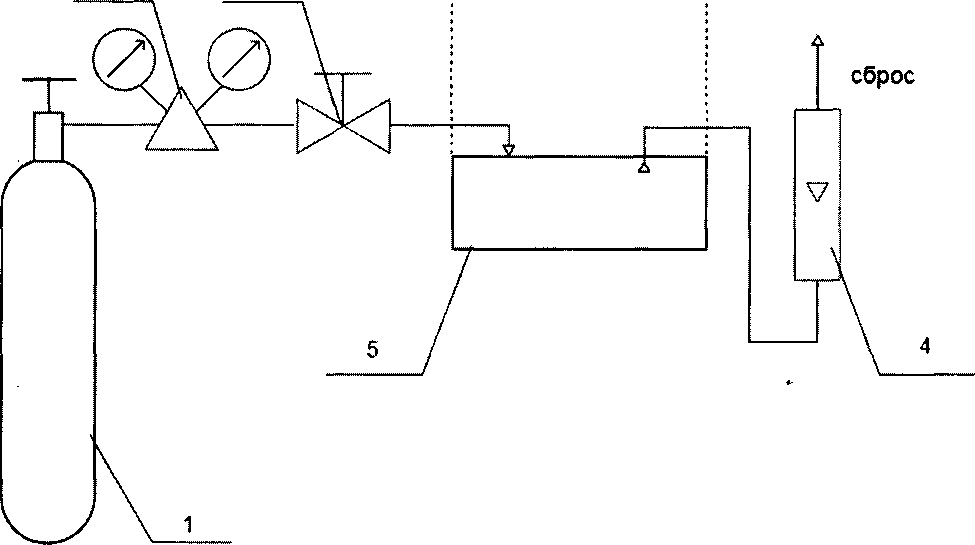

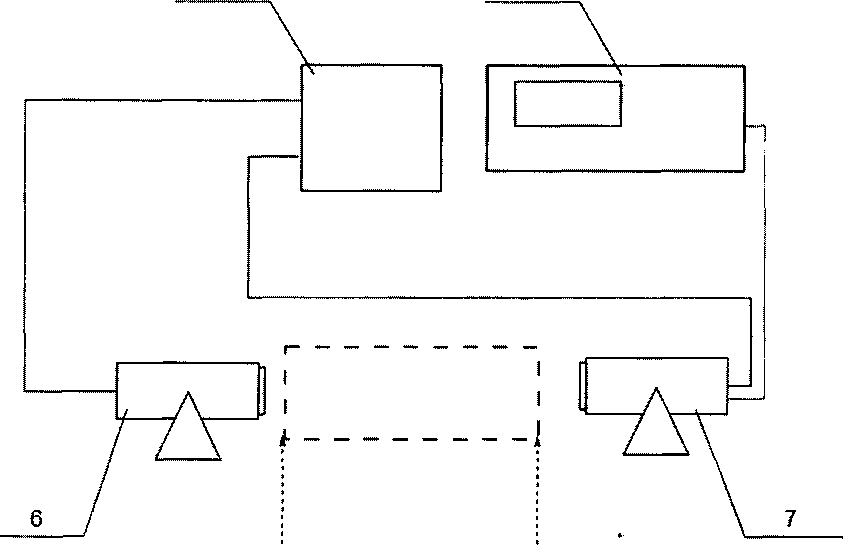

1 - источник ГС (баллон или генератор);
-
2 - редуктор и вентиль точной регулировки;
-
3 - индикатор расхода (ротаметр);
-
4 - кювета газовая А-5030-1;
5,6- излучатель и приемник;
-
7 - источник питания (подключение питания показано условно);
-
8 - вольтметр универсальный.
Рисунок 1 - Схема подачи ГС на газоанализаторы при проведении поверки
-
6.2 Опробование
Проверка общего функционирования газоанализаторов проводится автоматически при включении электрического питания.
По окончанию процедуры запуска газоанализатор переходит в режим измерений, выходной аналоговый сигнал должен быть в диапазоне от 4 до 20 мА, сигнализация об отказах должна отсутствовать.
Значения токового сигнала вне диапазона от 4 до 20 мА свидетельствуют о следующих отказах или неисправностях:
-
- 3,0 мА («LOW SIGNAL») - низкий уровень сигнала (неправильная юстировка, загрязнение оптики и т.д.);
-
- 2,5 мА («BEAM BLOCK») - блокировка луча, неправильная юстировка, отсутствие электрического питания или выходного сигнала модуля передатчика и др.;
-
- 2,0 мА («INHIBIT») - сигнал блокировки;
-
- 0,5 мА («FAULT») - сигнал неисправности;
-
- 0 мА («HARD FAULT») - аппаратная проблема.
Примечание - приведены значения уровней токового сигнала, установленные по умолчанию.
При подключении к газоанализатору компьютера с установленным ПО SITE доступны дополнительные статусы ошибок и неисправностей.
Результат опробования считают положительным, если по окончании времени прогрева отсутствуют сообщения об отказах и неисправностях, газоанализатор переходит в режим измерений.
-
6.3 Подтверждение соответствия программного обеспечения
Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа газоанализаторов.
Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных встроенного ПО газоанализатора, сверяясь с паспортом, поставляемым в комплекте с газоанализатором. Допускается проводить идентификацию встроенного ПО с помощью компьютера с установленным ПО SITE;
-
- проводят идентификацию автономного ПО SITE (при наличии компьютера с предустановленным ПО SITE в комплекте поставки газоанализатора), номер версии указан в заголовке окна ПО SITE или в разделе About;
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
Результат проверки соответствия программного обеспечения считают положительным, если номер версии не ниже указанного в Описании типа.
-
6.4 Определение метрологических характеристик
6.4.1 Определение основной погрешности газоанализатора
Определение основной погрешности газоанализаторов проводится по схеме рисунка 1 при подаче ГС в последовательности №№ 1-2-3 (Приложение А, таблица А.1, соответственно определяемому компоненту и диапазону измерений) в следующем порядке:
-
1) Открыть газовые краны на обоих штуцерах газовой кюветы.
-
2) Подключить на один из штуцеров газовую линию от баллона с ГС № 1, открыть баллон и редуктор, продувать газовую кювету с расходом от 0,9 до 1,0 дм3/мин в течение не менее 5 мин (для обеспечения не менее чем 5-ти кратного обмена газовой среды в кювете);
-
3) Закрыть редуктор на баллоне с ГС, закрыть баллон. Закрыть, в первую очередь, газовый кран на том штуцере, к которому подключена газовая линия, затем - второй газовый кран.
-при всех операциях по заполнению газовой кюветы недопустимо повышение давления внутри кюветы относительно атмосферного;
-во избежание образования взрывоопасных концентраций определяемых компонентов (метан, этилен) внутри кюветы газовой при заполнении ее ГС № 2 и № 3, кювета газовая должна быть предварительно заполнена ГС № 1 (азот особой чистоты сорт 2 по ГОСТ 9293-74) согласно п. 1) - 4). Очистку кюветы газовой от ГС № 2 и № 3 также производить продувкой ГС № 1.
-
4) Отсоединить кювету от газовой линии баллона, поместить кювету газовую в оптический тракт газоанализатора, зафиксировать установившееся значение выходного токового сигнала;
Примечание - здесь и далее под «поместить в оптический тракт газоанализатора кювету газовую» понимается размещение кюветы газовой на одной оси с приемником и излучателем таким образом, чтобы кювета была жестко закреплена винтами на предусмотренном для этого переднем фланце блока излучателя или приемника (рисунок 2);

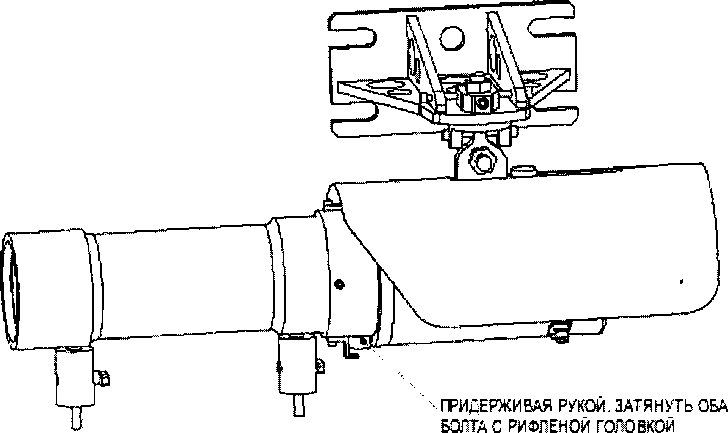

Рисунок 2 - Схема установки кюветы газовой на передней фланец излучателя или приемника
-
5) Повторить операции п. 1)-4) для ГС №№ 2, 3.
Значение содержания определяемого компонента С, НКПР-м, млн’’-м или НКПР (в зависимости от исполнения газоанализатора и диапазона измерений) по значению выходного токового сигнала (4-20) мА рассчитывают по формуле
с, =|(/,-4), ' (1)
к
где /, - установившееся значение выходного токового сигнала при подаче i-ой ГС, мА;
к - значение коэффициента функции преобразования, для газоанализаторов Senscient ELDS 1000, ELDS 2000 с открытым оптическим трактом мА/(НКПР-м) или мА/(млн’1-м), для газоанализаторов Senscient ELDS 1000 исполнений для установки поперек газохода (XD, ХС) и для вентиляционных зон (VZ) мА/НКПР.
Действительное значение интегральной концентрации определяемого компонента Сд, при подаче i-ой ГС находят по формуле
в НКПР-м
(2)
где Lcell - длина кюветы газовой, м (для кюветы газовой А-5030-1 Lcell = 0,236 м);
С%о6 д - объемная доля определяемого компонента, указанная в паспорте i-ой ГС, %;
СНКпр - объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), %.
в млн_1-м
(3)
где С , - объемная доля определяемого компонента, указанная в паспорте i-ой ГС, млн’1, в % НКПР
(4)
где
ширина газохода (расстояние между приемником и передатчиком при поверке), м.
Значение основной приведенной погрешности газоанализаторов Senscient ELDS 1000, ELDS 2000 с открытым оптическим трактом при подаче i-ой ГС, , %, рассчитывают по формуле
100,
(5)
где С, - результат измерений интегральной концентрации определяемого компонента, рассчитанный по формуле (1), НКПР-м или млн'*-м (в зависимости от определяемого компонента и поверяемого диапазона измерений);
Сд - действительное значение интегральной концентрации определяемого компонента, рассчитанное по формуле (2), НКПР-м, или (3), млн'*-м (в зависимости от определяемого компонента и поверяемого диапазона измерений);
Св - верхний предел диапазона измерений, НКПР-м или млн'*-м (в зависимости от определяемого компонента и поверяемого диапазона измерений).
Значение основной абсолютной погрешности газоанализаторов Senscient ELDS 1000 исполнений для установки поперек газохода (XD, ХС) и для вентиляционных зон (VZ) при подаче i-ой ГС, А,, %, рассчитывают по формуле
(6)
где С, - результат измерений довзрывоопасной концентрации определяемого компонента, рассчитанный по формуле (1), НКПР;
Сд - действительное значение довзрывоопасной концентрации определяемого компонента, рассчитанное по формуле (4), НКПР.
Результат определения основной погрешности газоанализаторов считают положительными, если основная погрешность во всех точках поверки не превышает пределов, указанных в таблицах Б. 1, Б.2 Приложения Б.
-
6.4.2 Определение времени установления показаний
Для проведения данной операции поверки применяются две кюветы, заполненные ГС № 1 и ГС № 2. Допускается вместо ГС №1 использовать чистый атмосферный воздух.
Время установления показаний определять в следующем порядке:
-
1) Поместить в оптический тракт газоанализатора кювету газовую, заполненную ГС № 1, зафиксировать установившиеся показания газоанализатора;
-
2) Поместить в оптический тракт газоанализатора кювету газовую, заполненную ГС № 2 (Приложение А, таблица А. 1, соответственно определяемому компоненту и диапазону измерений), зафиксировать установившиеся показания газоанализатора, рассчитать значение, равное 0,9 от полученного значения;
-
3) Поместить в оптический тракт газоанализатора кювету газовую, заполненную ГС № 1, зафиксировать установившиеся показания газоанализатора, затем быстро заменить ее на кювету, заполненную ГС № 2, включить секундомер, зафиксировать моменты достижения значений, рассчитанных в п. 2).
Результат определения времени установления показаний считают положительным, если оно не превышает пределов, указанных в таблицах Б. 1, Б.2 Приложения Б.
7 Оформление результатов поверки-
7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.
-
7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке) установленной формы согласно приказу Минпромторга РФ № 1815 от 02.07.2015 г.
На оборотной стороне свидетельства, помимо сведений, указанных в п. 43 приказа Минпромторга РФ № 1815 от 02.07.2015 г., указывается серийный номер кюветы газовой А-5030-1, использованной при поверке.
Примечание - при использовании одной кюветы газовой А-5030-1 при поверке партии газоанализаторов, ее серийный номер указывается во всех свидетельствах о поверке газоанализаторов.
-
7.3 При отрицательных результатах газоанализатор не допускают к применению и направляют в ремонт. В технической документации газоанализатора делают отметку о непригодности, выдают извещение о непригодности установленной формы согласно приказу Минпромторга РФ № 1815 от 02.07.2015 г.
Приложение А
(обязательное) Технические характеристики ГС для поверки газоанализаторов с открытым оптическим трактом Senscient ELDS 1000, ELDS 2000
Таблица A.l - Технические характеристики ГС для поверки газоанализаторов с открытым оптическим трактом Senscient ELDS 1000, ELDS 2000 (длина трассы 5 - 40 м, 40 - 120 м, 120 - 200 м, 5 -60 м, 60 - 120 м)
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения (интегральная концентрация, НКПР-м / млн'* м) |
Пределы допускаемой погрешности |
Источник получения ГС2) |
Длина кюветы газовой, м3) | ||
|
ГС№ 1 |
ГС №2 |
ГС№3 | ||||||
|
Senscient ELDS 1000 СН4 |
Метан (СН4) |
От 0 до 1 НКПР-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 4) |
0,236 | |||
|
9,0 % ± 7 % отн. (0,50 НКПРм ) |
±3 % отн. |
ГСО 10541-2014 (CH4-N2) |
0,236 | |||||
|
18,0 % ± 5 % отн. (0,95 НКПР-м ) |
±2,5 % отн. |
ГСО 10541-2014 (CH4-N2) |
0,236 | |||||
|
От 0 до 5 НКПРм |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
47,0 % ± 5 % отн. (2,50 НКПР-м ) |
±(-0,008Х + 0,76) % отн. |
ГСО 10256-2013 (CH4-N2) |
0,236 | |||||
|
89,0 % ± 1,5 % отн. (4,75 НКПР-м ) |
±(- 0,0037Х + 0,459) % отн. |
ГСО 10256-2013 (CH4-N2) |
0,236 | |||||
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения (интегральная концентрация, НКПР-м / млн'^м) |
Пределы допускаемой погрешности |
Источник получения ГС2) |
Длина кюветы газовой, м3) | ||
|
ГС№ 1 |
ГС №2 |
ГС№3 | ||||||
|
Senscient ELDS 1000 СН4 |
Метан (CH4) |
От 0 до 1000 млн' *-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
0,21 % ± 7 % отн. (500 млн'^м) |
0,40 % ± 7 % отн. (950 млн'*-м) |
±2 % отн. |
ГСО 10540-2014 (CH4-N2) |
0,236 | ||||
|
Senscient ELDS 1000 С2Н4 |
Этилен (С2Н4) |
От 0 до 1 НКПРм |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
5,0 % ± 5 % отн. (0,50 НКПРм ) |
9,0 % ± 5 % отн. (0,95 НКПРм ) |
±(-0,046Х + 1,523) % отн. |
ГСО 10247-2013 (С2Н4- N2) |
0,236 | ||||
|
От 0 до 10000 млн' 1 ■м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
2,12 % ± 5 % отн. (5000 млн'’-m) |
4,03 % ± 5 % отн. (9500 млн’’-m) |
±(-0,046Х + 1,523) % отн. |
ГСО 10247-2013 (С2Н4- N2) |
0,236 | ||||
|
Senscient ELDS 1000 HF |
Фтористый водород (HF) |
От 0 до 25 млн_1-м (только для трассы 5-60 м) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
53 млн'1 ± 20 % отн. (12,5 % млн''-м) |
101 млн'1 ± 20 % отн. (23,8 % млн''-м) |
±5 % отн. |
ГСО 10375- 2013 (HF-N2) |
0,236 | ||||
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения (интегральная концентрация, НКПР-м / млн4 м)11 |
Пределы допускаемой погрешности |
Источник получения ГС 2) |
Длина кюветы газовой, м3) | ||
|
ГС№ 1 |
ГС №2 |
ГС№3 | ||||||
|
Senscient |
Фтори- |
От 0 до 50 |
азот |
О.ч., |
0,236 | |||
|
ELDS 1000 |
стый во- |
млн4-м |
сорт 2 по | |||||
|
HF |
дород |
ГОСТ | ||||||
|
(HF) |
9293-74 | |||||||
|
106 |
201 |
±5 % отн. |
ГСО |
0,236 | ||||
|
млн'1 ± |
млн'1 ± |
10375- | ||||||
|
20 % |
20 % |
2013 | ||||||
|
отн. (25 % млн''-м) |
отн. (47,5 % млн'^м) |
(HF-N2) | ||||||
|
От 0 до 100 млн4-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
212 |
403 |
±5 % отн. |
ГСО |
0,236 | ||||
|
млн'1 ± |
млн’1 ± |
10375- | ||||||
|
20 % |
20 % |
2013 | ||||||
|
отн. (50 % млн'’-м) |
отн. (95 % млн4-м) |
(HF-N2) | ||||||
|
От 0 до 200 млн’'-m |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
424 |
805 |
±5 % отн. |
ГСО |
0,236 | ||||
|
млн'1 ± |
млн'1 ± |
10375- | ||||||
|
20 % |
20 % |
2013 | ||||||
|
отн. (100 % млн4-м) |
отн. (190 % млн4-м) |
(HF-N2) | ||||||
|
От 0 до 500 млн_1-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
0,1 % ± |
0,2 % ± |
±(5Х + |
ГСО |
0,236 | ||||
|
15 % |
15 % |
5,5) % |
10375- | |||||
|
отн. |
отн. |
отн. |
2013 | |||||
|
(250 % млн'*-м) |
(475 % млн'^м) |
(HF-N2) | ||||||
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения (интегральная концентрация, НКПР-м / млн'*м)** |
Пределы допускаемой погрешности |
Источник получения ГС 2) |
Длина кюветы газовой, м3) | ||
|
ГС№ 1 |
ГС №2 |
ГС№3 | ||||||
|
Senscient ELDS 1000 HF |
Фтористый водород (HF) |
От 0 до 1000 млн' ‘•м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
0.1 % ± 15 % отн. (500 % млн'1фм) |
0.2 % ± 15 % отн. (950 % млн''-m) |
±(5Х + 5,5) % отн. |
ГСО 10375- 2013 (HF-N2) |
0,236 | ||||
|
Senscient ELDS 1000 HC1 |
Хлористый водород (НС1) |
От 0 до 50 млн'*-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
106 млн'1 ± 20 % отн. (25 % млн’1фм) |
201 млн'1 ± 20 % отн. (47,5 % млн'^м) |
±5 % отн. |
ГСО 10371- 2013 (HC1-N2) |
0,236 | ||||
|
От 0 до 100 млн''-m |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
212 млн'1 ± 20 % отн. (50 % млн'*-м) |
403 млн'1 ± 20 % отн. (95 % млн’1фм) |
±5 % отн. |
ГСО 10371-2013 (HC1-N2) |
0,236 | ||||
|
Senscient ELDS 1000 NH3 |
Аммиак (NH3) |
От 0 до 500 млн4-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
0,1 % ± 10 % отн. (250 % млн’'-m) |
0,2 % ± 10 % отн. (475 % млн'*-м) |
±(-2,5Х + 2,75) % отн. |
ГСО 10326- 2013 (NH3-N2) |
0,236 | ||||
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения (интегральная концентрация, НКПРм / млн'^м) |
Пределы допускаемой погрешности |
Источник получения ГС 2) |
Длина кюветы газовой, м3) | ||
|
ГС№ 1 |
ГС №2 |
ГС№3 | ||||||
|
Senscient ELDS 1000 NH3 |
Аммиак (NH3) |
От 0 до 1000 млн' ’•м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
0,21 % ± 10 % отн. (500 % млн'^м) |
0,4 % ± 10 % отн. (950 % млн'^м) |
±(-2,5Х + 2,75) % отн. |
ГСО 10326-2013 (NH3-N2) |
0,236 | ||||
|
От 0 до 5000 млн' ’•м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
1,06 % ± 5 % отн. (2500 % млн'^м) |
2,01 % ± 5 % отн. (4750 % млн'^м) |
± (-0Д46Х + 1,523) % отн. |
ГСО 10326- 2013 (NH3-N2) |
0,236 | ||||
|
Senscient ELDS 1000 co2 |
Диоксид углерода (СО2) |
От 0 до 250 000 -1 3) млн -м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
53 % ± 5 % отн. (125000 млн''-м) |
±0,5 % отн. |
ГСО 10532-2014 (CO2-N2) |
0,236 | |||||
|
99,9 % ± 0,07 % отн. (236000 млн 1м) |
±0,05 % отн. |
ГСО 10532-2014 (CO2-N2) |
0,236 | |||||
|
Senscient ELDS 2000 H2S |
Сероводород (H2S) |
От 0 до 250 млн'^м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
0,05 % ± 20 % отн. (125 % млн'^м) |
0,1 % ± 20 % отн. (237,5 % млн' *-м) |
±(-15,15Х ± 4,015) % отн. |
ГСО 10328-2013 (H2S-N2) |
0,236 | ||||
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения (интегральная концентрация, НКПР-м /млн'^м) |
Пределы допускаемой погрешности |
Источник получения ГС2) |
Длина кюветы газовой, м3) | ||
|
ГС№ 1 |
ГС №2 |
ГС№3 | ||||||
|
Senscient ELDS 2000 H2S |
Сероводород (H2S) |
От 0 до 500 млн_1-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
0,1 % ± 10 % отн. (250 % млн'*-м) |
0,2 % ± 10 % отн. (475 % млн 1-м) |
±(-2,5Х + 2,75) % отн. |
ГСО 10328- 2013 (H2S-N2) |
0,236 | ||||
|
От 0 до 1000 млн' !-м |
азот |
О.ч., Сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
0,21 % ± 10 % отн. (500 % млн 1-м) |
0,4 % ± 10 % отн. (950 % млн'*-м) |
±(-2,5Х + 2,75) % отн. |
ГСО 10328-2013 (H2S-N2) |
0,236 | ||||
|
От 0 до 1500 млн' !-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
0,32 % ± 10 % отн. (750 % млн’*-м) |
±(-2,5Х + 2,75) % отн. |
ГСО 10328-2013 (H2S-N2) |
0,236 | |||||
|
0,6 % ± 5 % отн. (1425 % млн'*-м) |
±(-0,046Х + 1,523) % отн. |
ГСО 10328-2013 (H2S-N2) |
0,236 | |||||
|
От 0 до 5000 млн' !-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
1,06 % ± 5 % отн. (2500 % млн'*-м) |
2,01 % ± 5 % отн. (4750 % млн'^м) |
± (-0Д46Х + 1,523) % отн. |
ГСО 10328-2013 (H2S-N2) |
0,236 | ||||
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения (интегральная концентрация, НКПР-м / млн'^м) |
Пределы допускаемой погрешности |
Источник получения ГС2) |
Длина кюветы газовой, м3> | ||
|
ГС№ 1 |
ГС №2 |
ГС№3 | ||||||
|
Senscient ELDS 2000 H2S |
Сероводород (H2S) |
От 0 до 10000 млн' 1фМ |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
2,12 % ± 5 % отн. (5000 млн'’-м) |
4,03 % ± 5 % отн. (9500 млн'1фм) |
±(-0,046Х + 1,523) % отн. |
ГСО 10328- 2013 (H2S-N2) |
0,236 | ||||
|
От 0 до 15000 млн' *-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
3,18 % ± 5 % отн. (5000 млн 1-м) |
6,04 % ± 5 % отн. (9500 млн'^м) |
±(-0,046Х + 1,523) % отн. |
ГСО 10328- 2013 (H2S-N2) |
0,236 | ||||
|
Senscient ELDS 2000 CH4+H2S |
Метан (СНд) |
От 0 до 1 НКПР-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
9,0 % ± 7 % отн. (0,50 НКПРм ) |
±3 % отн. |
ГСО 10541- 2014 (CH4-N2) |
0,236 | |||||
|
18,0 % ± 5 % отн. (0,95 НКПР-м ) |
±2,5 % отн. |
ГСО 10541-2014 (CH4-N2) |
0,236 | |||||
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения (интегральная концентрация, НКПР-м / млн'^м) |
Пределы допускаемой погрешности |
Источник получения ГС 2) |
Длина кюветы газовой, м3) | ||
|
ГС№ 1 |
ГС №2 |
ГС№3 | ||||||
|
Senscient ELDS 2000 CH4+H2S |
Сероводород (H2S) |
От 0 до 250 млн'^м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||
|
0,05 % ± 20 % отн. (125 % млн''-m) |
0,1 % ± 20 % отн. (237,5 % млн' 1-м) |
±(-15,15Х + 4,015) % отн. |
ГСО 10328- 2013 (H2S-N2) |
0,236 | ||||
|
От 0 до 500 МЛН'1фМ |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
0,1 % ± 10 % отн. (250 % млн'^м) |
0,2 % ± 10 % отн. (475 % млн'^м) |
±(-2,5Х + 2,75) % отн. |
ГСО 10328- 2013 (H2s-N2) |
0,236 | ||||
|
От 0 до 10000 млн' *-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
2,12 % ± 5 % отн. (5000 млн'^м) |
4,03 % ± 5 % отн. (9500 млн'1фм) |
±(-0,046Х + 1,523) % отн. |
ГСО 10328-2013 (H2S-N2) |
0,236 | ||||
|
От 0 до 15000 млн' *-м |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 |
0,236 | |||||
|
3,18 % ± 5 % отн. (5000 млн'^м) |
6,04 % ± 5 % отн. (9500 млн'^м) |
±(-0,046Х + 1,523) % отн. |
ГСО 10328- 2013 (H2S-N2) |
0,236 | ||||
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации определяе-мого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения (интегральная концентрация, НКПР-м / млн'^м) |
Пределы допускаемой погрешности |
Источник получения ГС2) |
Длина кюветы газовой, м3) |
|
ГС № 1 ГС № 2 ГС № 3 | ||||||
|
’’ Значения интегральных концентраций, соответствующих номинальным значениям объемной определяемого доли компонента в ГС, в таблице приведены с округлением. При использовании ГС при поверке необходимо проводить пересчет значений с использованием данных паспорта ГС. Значения НКПР для определяемых компонентов в соответствии с ГОСТ 30852.J9-2002;
| ||||||
Таблица А.2 - Технические характеристики ГС для поверки газоанализаторов Senscient ELDS 1000 исполнений для установки поперек газохода (Senscient ELDS 1000 СН4 XD или ХС) и для вентиляционных зон (Senscient ELDS 1000 СН4 VZ)
|
Определяемый компонент |
Диапазон измерений довзрыво-опасных концен-траций, % НКПР |
Номинальное значение объемной доли определяемого компонента в ГС, % (% НКПР) |
Пределы допускаемой погрешности |
Источник получения ГС | ||
|
ГС№ 1 |
ГС №2 |
ГС№3 | ||||
|
Метан (СН4) |
от 0 до 10 |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||
|
0,93 % ± 5 % отн. (5 % НКПР) |
1,77 % ± 5 % отн. (9,5 % НКПР) |
±(-0,046Х + 1,523) % отн. |
ГСО 10256- 2013 (CH4-N2) | |||
|
от 0 до 25 |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | ||||
|
2,33 % ± 5 % отн. (12,5 % НКПР) |
4,43,0 % ± 0,5 % отн. (22,5 % НКПР) |
±(-0,046Х + 1,523) % отн. |
ГСО 10256- 2013 (CH4-N2) | |||
|
от 0 до 100 |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | ||||
|
9,32 % ± 5 % отн. (50 % НКПР) |
17,71 %± 0,5 % отн. (95 % НКПР) |
±(-0,04.6Х + 1,523) % отн. |
ГСО 10256-2013 (CH4-N2) | |||
|
Примечание - расчет номинального значения объемной доли определяемого компонента в ГС приведен для следующих условий:
При параметрах газохода/кюветы, отличных от указанных выше, следует проводить пересчет номинальных значений объемной доли определяемого компонента в ГС Со/О об.д., %, по формуле г С%НКПР’СнКПР’£ /Л 1\ 6о/ооб.д. - Lceifioo ’ где С%нкпр -значение довзрывоопасной концентрации определяемого компонента, соот ветствующее точке поверки, % НКПР; Снкпр ■ нижний концентрационный предел распространения пламени для определяе мого компонента, объемная доля, %; L - ширина газохода, м; ЬГРц - длина пути луча через ГС в газовой кювете, м. | ||||||
Приложение Б
(обязательное)
Основные метрологические характеристики газоанализаторов Senscient ELDS 4 000, ELDS 2000
Таблица Б. 1 - Основные метрологические характеристики газоанализаторов Senscient ELDS 1 000, ELDS 2000 с открытым оптическим трактом 5 - 40 м, 40 - 120 м, 120 - 200 м, 5 - 60 м, 60 - 120 м
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации 1)12) |
Пределы до пускаемой основной приведенной по грешности 3) 4), % |
Предел допускаемого времени установления выходного сигнала по уровню 0,9, с |
|
Senscient ELDS 1000 СН4 |
Метан (СН4) |
от 0 до 1 НКПР-м от 0 до 5 НКПР-м От 0 до 1000 млн^-м |
±10 |
3 |
|
Senscient ELDS 1000 C2H4 |
Этилен (С2Н4) |
От 0 до 1 НКПР-м От 0 до 10000 млн^-м |
±10 |
3 |
|
Senscient ELDS 1000 HF |
Фтористый водород (HF) |
От 0 до 25 млн^-м (только для трассы 5-60 м) От 0 до 50 млн^-м От 0 до 100 млн^-м От 0 до 200 млн’'-м От 0 до 500 млн^-м От 0 до 1000 млни-м |
±15 |
3 |
|
Senscient ELDS 1000 HC1 |
Хлористый водород (НС1) |
От 0 до 50 млн’*-м От 0 до 100 млн'1фм |
±15 |
3 |
|
Senscient ELDS 1000 NH3 |
Аммиак (NH3) |
От 0 до 500 млн'‘-м От 0 до 1000 млн4-м От 0 до 5000 млн '-м |
±15 |
3 |
|
Senscient ELDS 1000 CO2 |
Диоксид углерода (СО2) |
От 0 до 250 000 млнч-мi} |
±10 |
3 |
|
Senscient ELDS 2000 H2S |
Сероводород (H2S) |
От 0 до 250 млн^-м От 0 до 500 млн'*-м От 0 до 1000 млнч-м От 0 до 1500 млн'1фм От 0 до 5000 млн^-м От 0 до 10000 млн^-м От 0 до 15000 млн 1-м |
±15 |
5 |
|
Senscient ELDS 2000 CH4±H2S |
Метан (СН4) и сероводород (H2S) |
Сероводород: от 0 до 250 млн_1-м от 0 до 500 млн’'-m от 0 до 10000 млн’’-м от 0 до 15000 млн^-м Метан: от 0 до 1 НКПР-м |
±15(H2S) ±10 (СН4) |
5 (H2S) 3 (СН4) |
|
Примечания: ’’ Диапазоны измерений, если не указано особо, доступны для любой длины трассы из таблицы 1. Конфигурирование диапазонов измерений для конкретного образца осуществляется на заводе-изготовителе.
| ||||
|
Исполнение газоанализатора |
Определяемый компонент |
Диапазон измерений интегральной концентрации 2) |
Пределы до пускаемой основной приведенной по- грешности ’ , % |
Предел допускаемого времени установления выходного сигнала по уровню 0,9, с |
|
сительная влажность от 30 до 80 %, атмосферное давление (101,3±3) кПа. 5) Диапазон показаний от 0 до 300 000 млн4-м. | ||||
Таблица Б.2 - Основные метрологические характеристики газоанализаторов Senscient ELDS 1000 исполнений Senscient ELDS 1000 СН4 XD или XC для установки поперек газохода (XD, ХС) и Sen-scient ELDS 1000 СН4 VZ для вентиляционных зон (VZ)
|
Исполнение |
Определяемый компонент |
Диапазон измерений 0 |
Пределы до пускаемой основной 2) абсолютной по грешности, % НКПР |
Предел допускаемого времени установления показаний по уровню 0,9, с |
|
Senscient ELDS 1000 СН4 XD или ХС или Senscient ELDS 1000 CH4VZ |
Метан (СН4) |
от 0 до 10 % НКПР от 0 до 25 % НКПР от 0 до 100 % НКПР |
±1,5% НКПР ±5 % НКПР . ±15% НКПР |
1 (для XD и VZ) 0,25 (для ХС) |
|
Примечания: Значение НКПР в соответствии с ГОСТ 30852.19-2002. 2) В нормальных условиях эксплуатации: температура окружающей среды (20±5) °C, относительная влажность от 30 до 80 %, атмосферное давление (101,3±3) кПа. | ||||
21
