№1067 от 02.06.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 684999
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1067 от 02.06.2025
1ШН11СТЕРСТВО ПРОаШШЛЕННОСГИ и ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
ПРИКАЗ
02 июня 2025 г.
Ус
1067
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
за собой.
-
5. Контроль за исполнением инастеящегоприказа оставляю
хранится в системе электронного документооборота
Федерального агентства по техническому регулированию и метрологии
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\_____________
Заместитель руководителя
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
от « юю »
и метрологии
_юия 2025 г. № __^_
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№ п/п
Наименование типа
Обозначение типа
Заводской номер
Регистрационный номер в ФИФ
Правообладатель
Отменяемая методика поверки
Действие методики поверки сохраняется
Устанавливаемая методика поверки
Добавляемый изготовитель
Интервал между поверками
1
Преобразовател и уровня радиоволновые волноводные
Тэкфлекс
______4_ 16769^, 16770а
5
91051-24
11
Общество с ограниченной ответственность ю «Инвард» (ООО «Инвард»), г. Рязань
8
МП 208-0722024
РТ-МП-47-
208-2025
10
погрешност
и < ±3 мм;
3 года - для преобразов ателей
1 год - для преобразов ателей
уровня с пределами допускаемо й абсолютно
уровня с пределами допускаемо й абсолютно
Дата утверждения акта испытаний
12 19.02. 2025
Заявитель
Юридичес кое лицо, проводивш ее испытания
13
14
|
Общество |
ФБУ |
|
с |
«НИЦ |
|
ограниче |
ПМ - |
|
нной |
Ростест», |
|
ответстве |
г. Москва |
|
нностью | |
|
«Инвард» (ООО «Инвард» | |
|
), | |
|
г. Рязань |
Преобразовател и уровня поплавковые магнитоуправля емые
Магнитэк
16767а,
16768а
90666-23
Общество с ограниченной ответственность ю «Инвард» (ООО «Инвард»), г. Рязань
ГРВТ.407611 .001 МП с изменением №1
РТ-МП-45-
208-2025
погрешност и > ±3 мм;
3 года - для преобразов ателей, работающи х при избыточно м давлении (кроме работающи х с сжиженны ми газами) 1 год - для преобразов ателей уровня с пределами допускаемо й абсолютно й погрешност и < ±3 мм, 3 года - для преобразов ателей уровня с пределами допускаемо й абсолютно й погрешност и > ±3 мм, 3 года - для преобразов ателей, работающи
х при
19.02.
2025
|
Общество |
ФБУ |
|
с |
«НИЦ |
|
ограниче |
ПМ - |
|
нной |
Ростест», |
|
ответстве |
г. Москва |
|
нностью | |
|
«Инвард» (ООО «Инвард» | |
|
), | |
|
г. Рязань |
избыточно м давлении (кроме работающи х с сжиженны ми газами)
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1067
Лист № 1
Всего листов 7
Регистрационный № 90666-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи уровня поплавковые магнитоуправляемые Магнитэк
Назначение средства измеренийПреобразователи уровня поплавковые магнитоуправляемые Магнитэк (далее - преобразователи) предназначены для измерений уровня жидких сред и/или уровня раздела двух жидких сред в открытых и закрытых резервуарах, а так же в резервуарах, находящихся под давлением, и преобразования измеренного значения уровня в аналоговый и/или цифровой выходной сигнал.
Описание средства измеренийПреобразователи имеют одноблочное конструктивное исполнение и в общем случае состоят из чувствительного элемента, конструктивно совмещенного с блоком электронным, и поплавка со встроенным магнитом. В случае необходимости одновременного измерения уровня и уровня раздела двух сред используются два поплавка.
Чувствительный элемент преобразователя представляет собой гибкий стержень, выполненный из магнитострикционного материала. С одного конца стержень жёстко соединен с пьезоэлектрическим преобразователем, который, в свою очередь, подключен к блоку электронному. Стержень чувствительного элемента расположен в жесткой или гибкой трубе, вдоль которой перемещается поплавок. Труба, в которую помещен чувствительный элемент, изготавливается из различных материалов с учетом параметров процесса: агрессивности среды, температуры и давления.
Принцип действия преобразователей основан на способе определения расстояния до поплавка путем измерения интервала времени, за который магнитострикционный импульс проходит это расстояние. Периодически генерируемый блоком электронным импульс тока передается по чувствительному элементу в направлении поплавка. В точке пересечения магнитного поля, вызванного токовым импульсом, с магнитным полем постоянного магнита поплавка возникает ультразвуковой импульс (эффект Видемана), который движется обратно в направлении пьезоакустического преобразователя, где детектируется, после чего усиливается и подвергается математической обработке. Время распространения ультразвукового импульса пропорционально уровню жидкости. Значение времени преобразуется блоком электронным в значение уровня и при наличии показывающего устройства (ЖК-дисплей) выводится на индикацию. Передача значения уровня осуществляется через унифицированные выходные сигналы.
В зависимости от вида выходного сигнала преобразователи имеют исполнения:
-
- А - с выходным сигналом в виде силы постоянного электрического тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды (уровню раздела сред) при сопротивлении нагрузки не более 500 Ом;
-
- АР - с выходным сигналом в виде силы постоянного электрического тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды (уровню раздела сред) при сопротивлении нагрузки не более 500 Ом, и двумя дополнительными релейными выходными сигналами с одной группой переключающих контактов;
-
- АЦ - с выходным сигналом в виде силы постоянного электрического тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды (уровню раздела сред) при сопротивлении нагрузки не более 500 Ом, и дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;
-
- А2Ц - с двумя выходными сигналами в виде силы постоянного электрического тока, линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально уровню измеряемой среды и/или уровню раздела сред при сопротивлении нагрузки не более 500 Ом, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;
RS-485 с протоколом
-
- 485 - с цифровым выходным сигналом по интерфейсу информационного обмена ModBus RTU.
имеют исполнение Д Максимальное рабочее
В зависимости от условий эксплуатации преобразователи для работы в условиях избыточного давления измеряемой среды. давление измеряемой среды составляет 16 МПа и устанавливается при заказе из ряда 0,6; 1,0; 1,6; 2,5; 4,0; 5,0; 6,3; 10,0 или 16,0 МПа.
Преобразователи могут иметь взрывозащищённое исполнение.
Знак утверждения типа, условное обозначение и заводской номер в цифровом или буквенно-цифровом формате (цифровой состоит из арабских цифр, буквенно-цифровой состоит из арабских и букв латинского алфавита) наносятся на корпус преобразователя или на стальную планку, прикрепляемую к корпусу сваркой, методом лазерной гравировки на планке.
Общий вид преобразователей и места нанесения знака утверждения типа приведены на рисунке 1.
Способ ограничения доступа к местам настройки (регулировки) - пломбирование. В преобразователях пломбой завода-изготовителя пломбируется фиксирующий винт внутри электронного блока и винт стопора крышки корпуса электронного блока. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 2.
В зависимости от варианта исполнения преобразователя конструкция соединителя, чувствительного элемента и поплавка может отличаться от представленной на рисунке 1.
Место нанесения знака
утверждения типа
Место нанесения
заводского номера

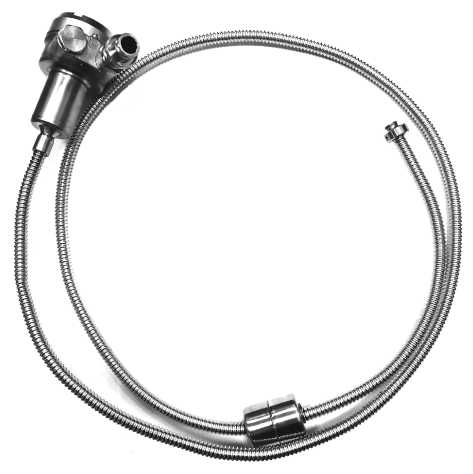

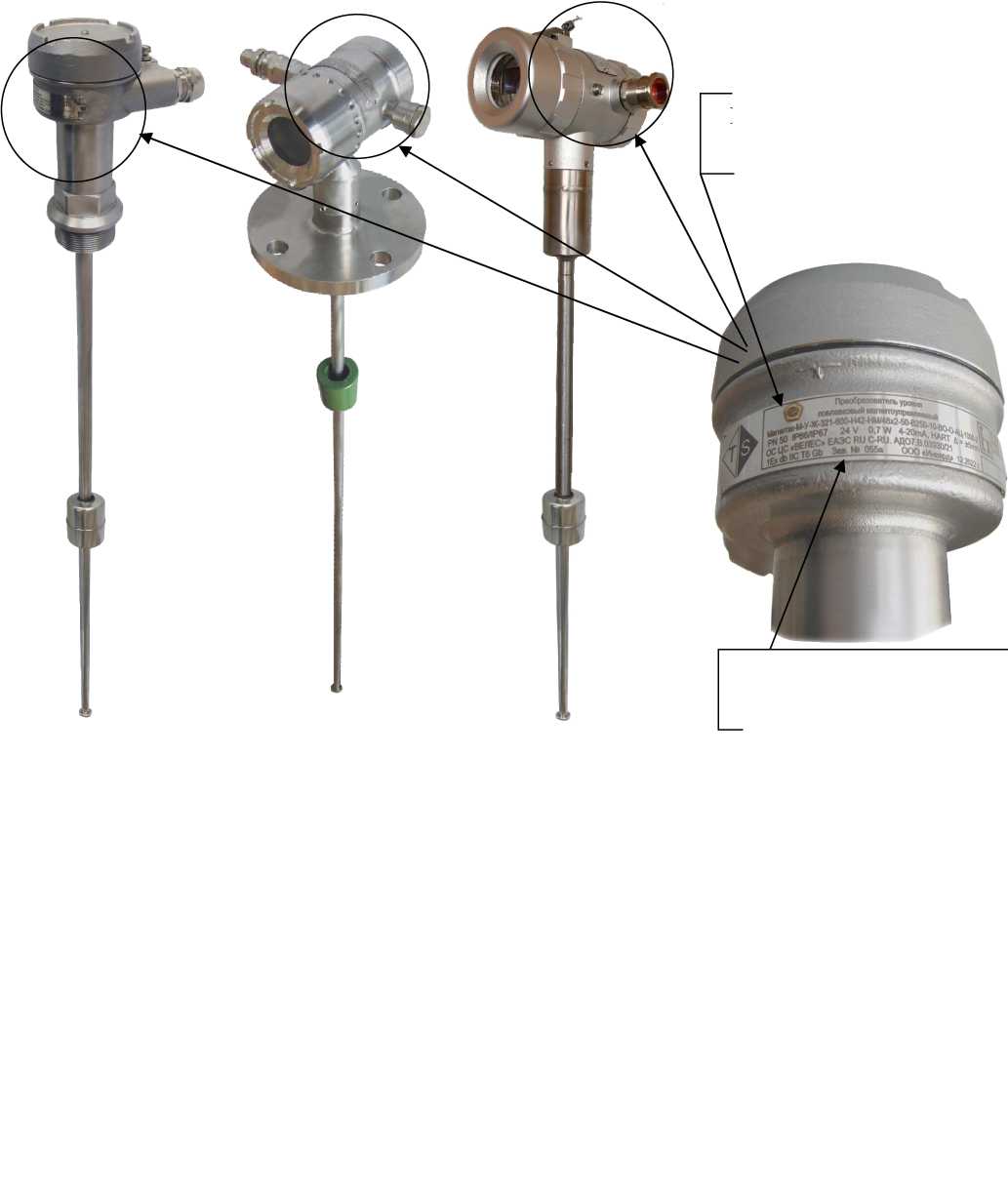

Рисунок 1 - Общий вид преобразователей и места нанесения знака утверждения типа

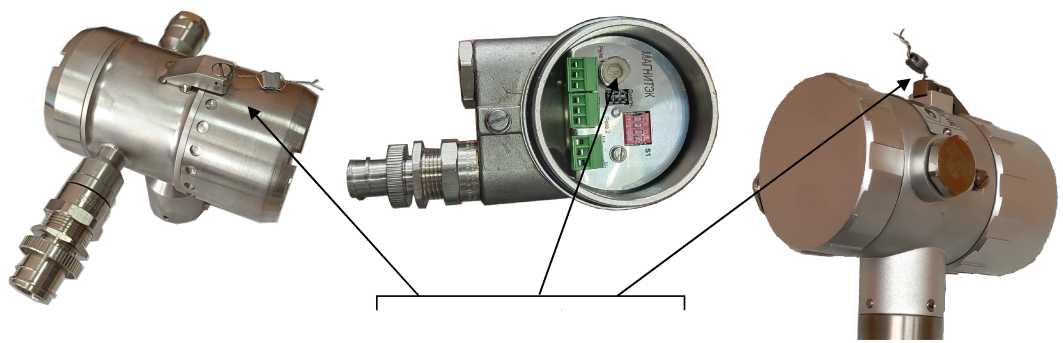

Место пломбировки пломбой завода-изготовителя
Рисунок 2 - Схема пломбировки электронного блока преобразователя от несанкционированного доступа, обозначение мест пломбировки пломбами завода-изготовителя

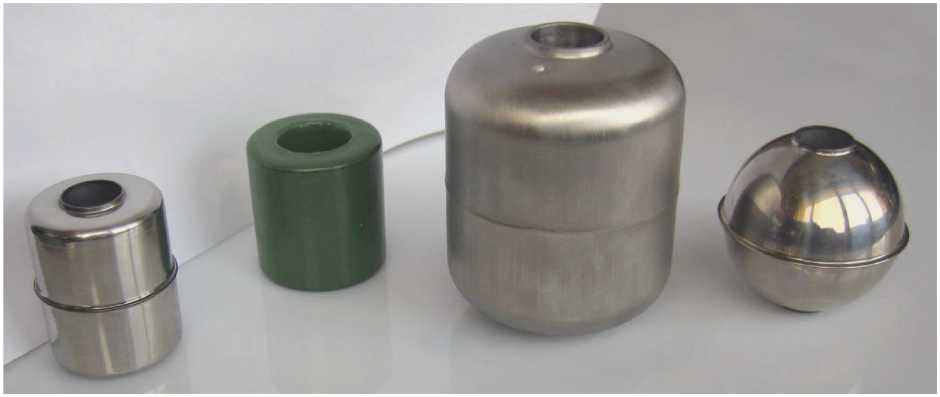

Рисунок 3 - Примеры исполнения поплавка
Программное обеспечениеПреобразователи имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа. ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО преобразователей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения: |
magn m 1.0.xx* |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.0.xx* |
|
Цифровой идентификатор программного обеспечения |
Oxfcfd |
|
* - хх - метрологически незначимая часть, х принимает значения от 0 до 9 | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня жидкости*, мм |
от 0 до 22000 |
|
Диапазон измерений уровня раздела сред*, мм |
от 0 до 21800 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня (уровня раздела сред)*, Л, мм |
± 2, ± 3, ± 4, ± 5, ± 10 |
|
Вариация измерений уровня (уровня раздела сред), мм |
< |Л| |
|
Пределы дополнительной абсолютной погрешности измерений уровня, вызванные отклонением плотности измеряемой среды от градуировочного значения, на каждые 10 кг/м3, мм:
|
± 0,35 ± 3,5 |
|
Пределы допускаемой приведенной к диапазону выходного аналогового сигнала погрешности преобразования измеренного значения уровня (уровня раздела сред) в выходной аналоговый сигнал, % |
± 0,15 |
|
* - В зависимости от заказа | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина погружаемой части преобразователей*, мм |
от 350 до 22200 |
|
Диапазон температур измеряемой среды*, °С |
от - 60 до + 450 |
|
Диапазон температур окружающей среды**, °С |
от - 60 до + 85 |
|
Максимальное рабочее давление измеряемой среды, МПа, не более |
16 |
|
Диапазон плотности измеряемой среды, кг/м3 |
от 400 до 1500 |
|
Разница плотностей измеряемых сред при измерении уровня раздела сред***, кг/м3, не менее |
100 |
|
Вид выходного сигнала:
|
от 4 до 20 от 4 до 20 от 4 до 20 от 4 до 20 |
|
Напряжение электропитания постоянного тока, В |
24^8 |
|
Потребляемая электрическая мощность, Вт, не более:
|
0,7 0,7**** 1,5 |
|
Степень защиты корпуса преобразователей по ГОСТ 14254-2015 |
IP66/IP67 |
|
Маркировка взрывозащиты:
|
0Ex ia IIC T6 Ga 1Ex db IIC T6 Gb |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более:
|
22600 230 230 |
|
Масса, кг, не более |
31 |
|
* - В зависимости от заказа ** - ЖК-дисплей функционирует при температуре от минус 20 до плюс 50 °С При температурах вне данного диапазона для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал *** - Вязкость измеряемой среды не ограничивается при отсутствии застывания измеряемой среды на элементах конструкции преобразователя и отсутствия отложений на преобразователе, препятствующих перемещению поплавка **** - По каждому выходному каналу | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа преобразователей (с учетом технического обслуживания, регламентируемого руководством по эксплуатации), ч |
150 000 |
наносится любым технологическим способом на маркировочную табличку, закрепленную на корпусе преобразователей и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность средства измеренийКомплект поставки преобразователей должен соответствовать указанному в таблице 5.
Таблица 5 - Комплект поставки преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь уровня |
В соответствии с заказом |
1 шт. |
|
Кабель связи |
В соответствии с заказом |
* |
|
Паспорт |
ГРВТ.407611.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГРВТ.407611.001 РЭ |
1 экз. на 50 изделий** |
|
Комплект разрешительной документации |
- |
*** |
|
* - Необходимость поставки оговаривается при заказе ** - На партию преобразователей меньшего количества к ним прилагается один экземпляр руководства по эксплуатации *** - Поставляется по заказу в соответствии с условиями договора поставки и ГОСТ Р 50.06.01 | ||
приведены в разделе «Описание и работа» руководства по эксплуатации ГРВТ.407611.001 РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ГРВТ.407611.001 ТУ Преобразователи уровня поплавковые магнитоуправляемые Магнитэк. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Инвард» (ООО «Инвард»)
ИНН 6230072201
Юридический адрес: 390000, Рязанская обл., г. Рязань, ул. Маяковского, д. 1а, помещ. 51
Телефон: (4912) 50-03-58
E-mail: inbox@invard.ru
Web-сайт: www.invard.ru
ИзготовительОбщество с ограниченной ответственностью «Инвард» (ООО «Инвард») ИНН 6230072201
Адрес: 390000, Рязанская обл., г. Рязань, ул. Маяковского, д. 1а, помещ. 51 Телефон: (4912) 50-03-58
E-mail: inbox@invard.ru
Web-сайт: www.invard.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1067
Регистрационный № 91051-24
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи уровня радиоволновые волноводные Тэкфлекс
Преобразователи уровня радиоволновые волноводные Тэкфлекс (далее -преобразователи) предназначены для непрерывного измерения уровня жидких и сыпучих сред, раздела двух несмешивающихся жидких сред в открытых технологических резервуарах и в сосудах, работающих под избыточным давлением, и преобразования измеренного значения уровня в аналоговый или цифровой выходной сигнал.
Принцип измерений преобразователей основан на методе импульсной рефлектометрии, реализованной методом стробоскопического преобразования во временной области. Электромагнитный импульс длительностью от 50 до 100 пс, возбуждаемый блоком электронным, распространяясь по волноводу, при достижении точки, в которой выражено изменение диэлектрической проницаемости (создаваемой поверхностью измеряемой среды), отражается, возвращаясь к приемнику. Амплитуда отраженного импульса определяется разницей диэлектрических проницаемостей. Измеренное значение уровня измеряемой среды (раздела сред) пропорционально времени распространения электромагнитного импульса до неоднородности и обратно.
Преобразователи обеспечивают измерение одной или двух величин: уровня жидкой или сыпучей среды и уровня границы раздела двух жидких несмешивающихся сред.
Преобразователи в общем случае состоят из чувствительного элемента, узла уплотнения чувствительного элемента, совмещенного с присоединительными элементами и блока электронного. В зависимости от условий эксплуатации, преобразователи имеют исполнения с конструктивно объединенными составными частями(одноблочное исполнение) и исполнения с разнесенным блоком электронным и чувствительным элементом(многоблочное исполнение).
В зависимости от применяемости преобразователи имеют исполнения для работы в открытых технологических резервуарах и в сосудах, работающих под избыточным давлением. преобразователи имеют двойным
В зависимости от конструкции чувствительного элемента исполнения с тросовым, двойным тросовым, стержневым, и коаксиальным чувствительными элементами.
Чувствительный элемент представляет собой стержень коаксиального исполнения стержень заключен в металлическую от стержня дистанционными изолирующими кольцами).
стержневым
или трос оболочку,
(в случае отделенную
Узел уплотнения представляет собой проходной изолятор, отделяющий блок электронный от измеряемой среды, находящейся под давлением.
Для крепления преобразователя к объекту измерения в состав узла уплотнения включен присоединительный элемент (штуцер, фланец или иной по заказу).
В зависимости от вида выходного сигнала преобразователи имеют исполнения:
-
- исполнение АЦ - с выходным сигналом в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом при номинальном значении напряжения, изменяющейся пропорционально измеренной или вычисленной величине, установленной потребителем при конфигурировании преобразователя, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;
-
- исполнение А2Ц - с двумя выходными сигналами в виде силы постоянного тока от 4 до 20 мА при сопротивлении нагрузки не более 500 Ом при номинальном значении напряжения, изменяющимися пропорционально измеренным или вычисленным значениям, с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART;
-
- исполнение ЦС/А - с цифровым выходным сигналом по интерфейсу с дополнительным выходным сигналом в виде силы постоянного тока от 4 до 20 мА;
по интерфейсу
RS-485
-
- исполнение ЦС - с цифровым выходным сигналом
с протоколом информационного обмена ModBus RTU;
-
- исполнение PA - с цифровым выходным сигналом по с протоколом информационного обмена Profibus PA;
-
- исполнение FF - с цифровым выходным сигналом по с протоколом информационного обмена Fieldbus Foundation.
стандарту IEC
стандарту IEC
RS-485
61158-2
61158-2
В качестве величины, формирующей выходные сигналы, потребителем могут быть выбраны уровень жидкости, уровень границы раздела сред, дальность до уровня жидкости, дальность до уровня границы раздела сред, значение объема или массы жидкости в резервуаре, вычисленное по измеренному значению уровня и введенной потребителем градуир овочной таблице.
Преобразователи обеспечивают индикацию измеренных и (или) вычисленных величин. Преобразователи имеют исполнение без местной индикации измеренных значений.
Преобразователи изготавливаются в общепромышленном и взрывозащищенном исполнениях.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки накорпус преобразователя или на маркировочную табличку, прикрепляемую к корпусу преобразователя винтами или заклепками. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на винты корпуса внутреннего электронного блока. Места нанесения пломб указаны на рисунке 2.
Общий вид преобразователей представлен на рисунке 3.
Место указания заводского
Место указания заводского номера средства измерений
номера средства измерений

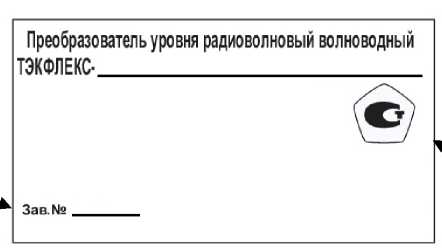

Рисунок 1 - Общий вид (схема) маркировочной таблички
Место нанесения знака утверждения типа
Место нанесения
знака утверждения
типа
Места нанесения пломб
б)
а)
а)

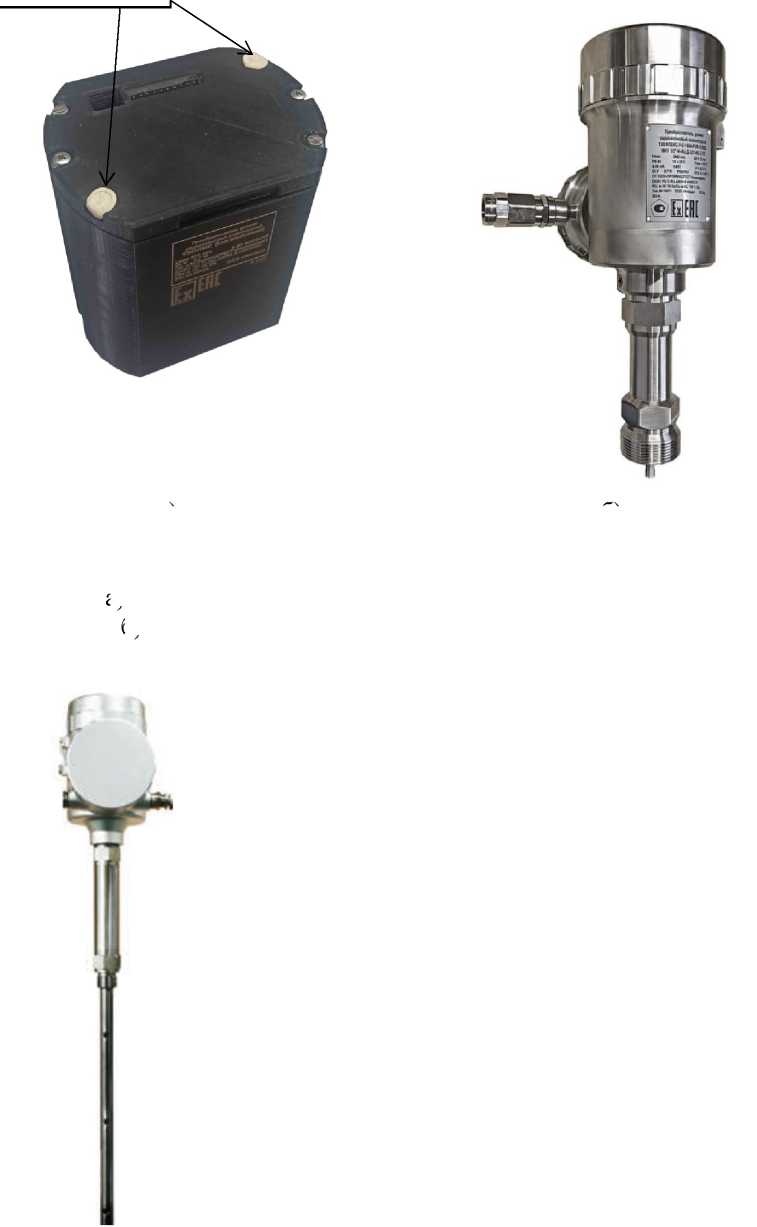

Рисунок 2
а) места нанесения пломб на корпус внутреннего электронного блока б) внешний вид преобразователя в корпусе из нержавеющей стали

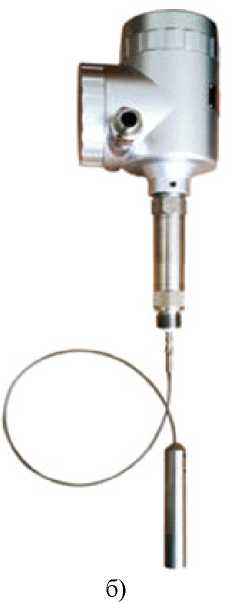

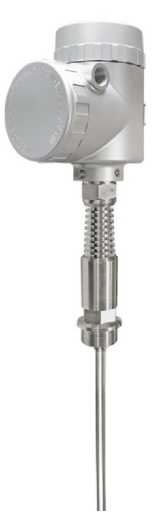

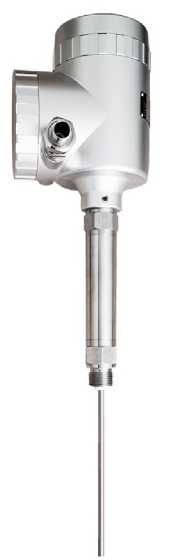

Рисунок 3.1 - Общий вид преобразователей
а) преобразователь с коаксиальным чувствительным элементом б) преобразователь с тросовым чувствительным элементом
в) преобразователь со стержневым чувствительным элементом
в)
б)
в)
Рисунок 3.2 - Общий вид преобразователей
а) преобразователь с двойным тросовым чувствительным элементом
б) преобразователь с двойным стержневым чувствительным элементом
в) преобразователь с разнесенным чувствительным элементом и блоком электронным
В зависимости от условий эксплуатации предусмотрены исполнения преобразователей, отличающиеся конструктивным исполнением чувствительного элемента, видом измеряемой величины, метрологическими характеристиками, диапазоном измерений, видом выходного сигнала, способом присоединения, наличием или отсутствием местной индикации.
Условное обозначение преобразователя:
Преобразователь уровня ТЭКФЛЕКС-Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10.
Х1 - конструктивное исполнение по виду контролируемой величины (У - измерение уровня среды или уровня границы раздела сред; УР - измерение уровня среды и уровня границы раздела сред);
Х2 - конструктивное исполнение чувствительного элемента (К - коаксиальный, Т -тросовый, С - стержневой, ТТ - двойной тросовый, СС - двойной стержневой);
Х3 - исполнение преобразователя в зависимости от давления и температуры измеряемой среды (в соответствии с внутренней нормативной документацией изготовителя). Исполнения, предназначенные для использования в сосудах, работающих под избыточным давлением, дополнительно маркируются обозначением ИД;
Х4- пределы допускаемой абсолютной погрешности измерений (±3,0; ±3,5 ±5,0 или ±10,0 мм);
Х5-длина погружаемой части, мм;
Х6-способ присоединения (в соответствии с внутренней документацией изготовителя);
Х7-наличие и вид взрывозащиты (символы, характеризующие исполнения по виду взрывозащиты; О - невзрывозащищенное исполнение);
Х8- вид выходного сигнала;
Х9 - наличие местной индикации (Д- с местным индикатором, О - без местного индикатора);
Х10 - иные знаки и символы, не влияющие на метрологические характеристики преобразователя.
Программное обеспечениеПреобразователи имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. Преобразователи поддерживают работу с программным обеспечением (далее - ПО) «Конфигуратор Тэкфлекс», устанавливаемым предназначенным для конфигурирования ПО «Конфигуратор Тэкфлекс» не имеет влияния на метрологически значимую часть от непреднамеренных и преднамеренных
на внешний персональный компьютер, и преобразователей на объекте эксплуатации. метрологически значимой части и не оказывает МПО.
Защита МПО и измеренных данных
изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные МПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
МПО |
|
Номер версии (идентификационный номер) |
не ниже 1.2.ХХ.ХХ* |
|
Цифровой идентификатор |
- |
|
*ХХ.ХХ - метрологически незначимая часть, где Х = 0 - 9 | |
Метрологические и технические характеристики
Таблица 2-
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня (уровня раздела сред жидкости) в зависимости от исполнения чувствительного элемента1), мм | |
|
- коаксиальный |
от 150 до 15000 |
|
- стержневой |
от 150 до 15000 |
|
- тросовый |
от 150 до 24000 |
|
- двойной стержневой |
от 150 до 15000 |
|
- двойной тросовый |
от 150 до 24000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня (уровня |
±3,0 |
|
раздела сред жидкости) 2), Л, мм |
±3,5 |
|
±5,0 | |
|
±10,0 | |
|
Вариация измерений уровня и раздела сред, мм |
< Л |
|
Пределы допускаемой приведённой к диапазону (4-20 мА) погрешности преобразования измеренного значения уровня (уровня раздела сред жидкости) измеряемой среды в аналоговый унифицированный токовый выходной сигнал, % |
± 0,1 |
|
1) Указан максимальный диапазон измерений. Фактический диапазон измерений | |
|
преобразователя указывается в паспорте | |
|
2) Фактическое значение указывается в паспорте | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание, В |
24+12 ^^-10 |
|
Потребляемая электрическая мощность по каждому каналу, Вт, не более - для преобразователей исполнений АЦ |
0,7 |
|
- для преобразователей исполнений А2Ц |
0,7/ 0,7 |
|
- для преобразователей исполнений ЦС |
1,5 |
|
- для преобразователей исполнений ЦС/А |
1,5/0,7 |
|
- для преобразователей исполнений PA |
0,7 |
|
- для преобразователей исполнений FF |
0,7 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +85 |
|
- температура измеряемой среды3), °С |
от - 196 до + 450 |
|
- максимальное рабочее давление измеряемой среды3), МПа, не более |
35,0 |
|
Степень защиты корпуса преобразователей по ГОСТ 14254-2015 |
IP66/IP67 |
|
Маркировка взрывозащиты - вид взрывозащиты «искробезопасность» |
0Ex ia IIC T6 Ga Ex ia IIIC Т80°С Da |
|
- вид взрывозащиты «взрывонепроницаемая оболочка» |
1Ex db IIC T6 Gb |
|
- вид взрывозащиты «защита оболочкой» |
Ex tb IIIC T80°C Db |
|
Габаритные размеры - преобразователя одноблочного исполнения без учета |
25000х400х400 |
|
присоединительного элемента, | |
|
(Длина^ШиринахВысота), мм, не более - преобразователя многоблочного исполнения:
|
300х200х200 25 30 |
|
Масса, кг, не более |
30 |
|
3) Указаны максимальные значения. Фактические значения параметров измеряемой | |
|
среды указаны в паспорте | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа преобразователей (с учетом технического обслуживания, регламентируемого руководством по эксплуатации), ч |
150000 |
наносится методом лазерной гравировки на корпус преобразователя или на маркировочную табличку, прикрепляемую к корпусу преобразователя.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь уровня радиоволновый волноводный 1) |
Тэкфлекс |
1 шт. |
|
Приспособление для поверки преобразователей с коаксиальным чувствительным элементом |
ГРВТ.7873-4617 |
По заказу |
|
Комплект кабелей для подключения |
- |
По заказу |
|
Паспорт |
ГРВТ.407629.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГРВТ.407629.001 РЭ |
1 экз. на 50 преобразователей |
|
Одиночный комплект ЗИП2) |
В соответствии с заказом | |
|
Комплект разрешительной документации3) |
- | |
| ||
приведены в разделе2 «Использование по назначению» документа «Преобразователи уровня радиоволновые волноводные Тэкфлекс. Руководство по эксплуатации ГРВТ.407629.001 РЭ».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ГРВТ.407629.001 ТУ Преобразователи уровня радиоволновые волноводные Тэкфлекс. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Инвард» (ООО «Инвард»). ИНН 6230072201
Юридический адрес: 390000, г. Рязань, ул. Маяковского, д. 1а, помещ. 51 Тел.: +7 (4912) 50-03-58
E-mail: inbox@invard.ru
ИзготовительОбщество с ограниченной ответственностью «Инвард» (ООО «Инвард»).
ИНН 6230072201
Адрес: 390000, г. Рязань, ул. Маяковского, 1а, помещ. 51 Тел.: +7 (4912) 50-03-58
E-mail: inbox@invard.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru
Уникальный номер записи в Реестре аккредитованных лиц № RA.RU.312126.
в части вносимых изменений
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
