МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства

измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений,

установленной согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и  сведений,  утвержденным приказом Министерства  промышленности

и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ »    __^е_я____2024 г. № ____

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» апреля 2024 г. № 870

Регистрационный № 41517-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства портативные для измерения параметров контактной сети «Телекс-2»

Устройства портативные для измерения параметров контактной сети «Телекс-2» (далее -устройства «Телекс-2») предназначены для измерения геометрических параметров контактной сети электрифицированных железных дорог: высоты контактного провода над уровнем верха головок рельсов; смещения контактного провода относительно оси токоприемника; смещения отходящей ветви воздушной стрелки относительно оси токоприемника.

Устройства портативные для измерения параметров контактной сети «Телекс-2» состоят из блока измерения параметров контактной подвески (далее - БИПКП) и пульта дистанционного управления (далее - ПДУ).

БИПКП представляет собой металлический корпус, имеющий форму трубы прямоугольного сечения, в котором установлены и зафиксированы три цифровые телевизионные камеры на линейных ПЗС, образующих стереотелевизионную систему. Защитные стекла предохраняют камеры от воздействия осадков и механических частиц.

Принцип действия заключается в стереоскопическом методе определения углового положения (угла визирования) видимого объекта в пространстве.

В качестве ПДУ применён смартфон или планшетный компьютер с ОС Android 6.0 и выше.

Заводской номер в числовом формате наносится на табличку, расположенную на боковой панели корпуса БИПКП методами травления, гравировки или ударным методом. Нанесение знака поверки на корпус БИПКП не предусмотрено.

Общий вид устройства приведен на рисунке 1.

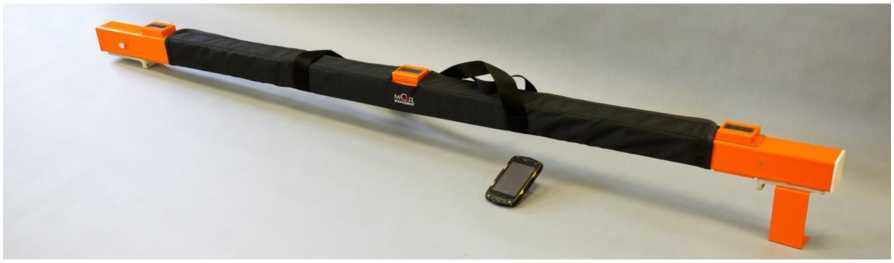

Рисунок 1 - Устройство портативное для измерения параметров контактной сети «Телекс-2»

Место пломбировки от несанкционированного доступа, место нанесения знака утверждения типа и место нанесения заводского номера представлены на рисунке 2.

Место нанесения

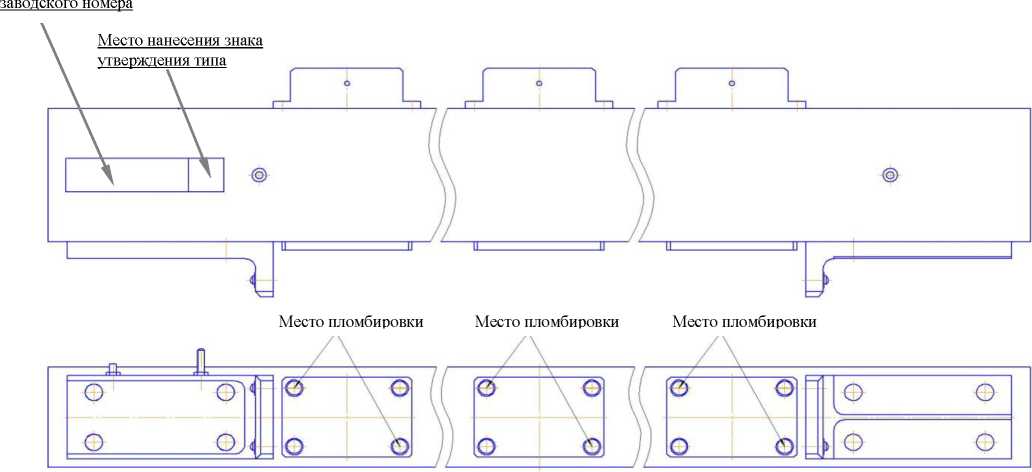

Рисунок 2 - Место пломбировки от несанкционированного доступа, место нанесения знака утверждения типа и место нанесения заводского номера

Программное обеспечение (далее - ПО) устройства «Телекс-2» состоит из: ПО ПДУ «ТЕЛЕКС-2 BLE» и ПО БИПКП «ТЕЛЕКС-2 БИПКП».

ПО устройства «Телекс-2» выполняет функции получения, преобразования, расчёта, хранения, отображения и передачи данных полученных в результате измерений.

Идентификационные данные (признаки) представлены в таблице 1.

Таблица 1 - Идентификационные данные (признаки)

Уровень защиты ПО устройства «Телекс-2» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного влияния.

Конструкция БИПКП исключает возможность несанкционированного влияния на ПО и измерительную информацию наличием механической защиты в виде закрытых опломбированных корпусов БИПКП, в которых нет программно-аппаратных интерфейсов связи.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

на титульный лист эксплуатационной документации и на корпус БИПКП приклеиванием самоклеющейся шильды.

Таблица 4 - Комплектность

приведены в приведены в документе 1СР.252.290-06 РЭ «Устройство портативное для измерения параметров контактной сети «Телекс-2». Руководство по эксплуатации» раздел «Использование по назначению», п. 4.4.

ТУ 3185-005-96548988-2008 «Устройство портативное для контактной сети «Телекс-2». Технические условия».

Общество с ограниченной ответственностью «Мобильные

Холдинг» (ООО «МСД Холдинг»)

Юридический и фактический адрес: 197348, г. Санкт-Петербург, Коломяжский пр-кт, д. 10

Телефон: (812) 640-17-73

Факс: (812) 640-17-72

E-mail: support@msd-railway.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.
