МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                                  >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

от « 28 »

Сведения

об утвержденных типах средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» сентября 2023 г. № 1986

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированные проведения медицинских осмотров Medpoint24

Системы автоматизированные проведения медицинских осмотров Medpoint24 (далее -системы) предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, неинвазивного давления, частоты сердечных сокращений, частоты пульса.

Описание средства измерений

Принцип работы канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала термометрии основан на измерении, дальнейшем преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхности тела.

Принцип работы канала измерения массовой концентрации паров этанола в выдыхаемом воздухе основан на работе электрохимического датчика.

Системы выпускаются в пяти исполнениях: АС Medpoint24-02, АС Medpoint24-03, АС Medpoint24-04, АС Medpoint24-05 и АС Medpoint24-06.

Конструктивно системы отличаются форм фактором и реализованы в виде измерительных каналов, измеряющих физиологические параметры человека, размещенных в закрытом столе, чемодане, устройстве, внутри которого дополнительно размещаются управляющие устройства, средства передачи, подключенные к системе. Полученные данные собираются и анализируются с помощью программного обеспечения для анализа данных и отображаются на функциональном дисплее. Исходя из исполнения, системы являются статичными или мобильными, к которым выведена камера видеофиксации для записи прохождения осмотра.

Серийный номер наносится на маркировочную табличку типографским методом в буквенно-цифровом формате.

Общий вид систем с указанием места нанесения знака утверждения типа и серийного номера представлены на рисунках 1-5. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

Место нанесения знака утверждения типа и серийного номера

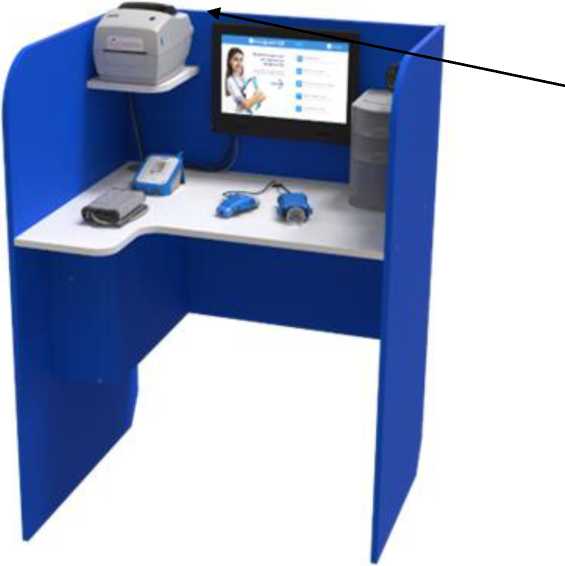

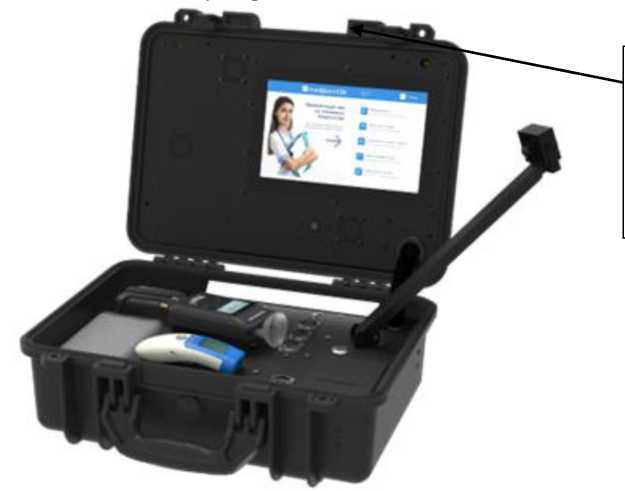

Рисунок 1 - Общий вид систем исполнения АС Medpoint24-02, место нанесения знака

утверждения типа и место нанесения серийного номера

Место нанесения знака утверждения типа и серийного номера находятся на задней стенке

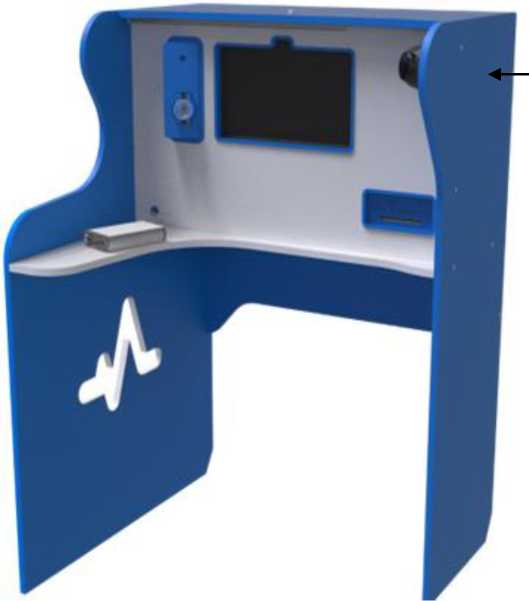

Рисунок 2 - Общий вид систем исполнения АС Medpoint24-03, место нанесения знака утверждения типа и место нанесения серийного номера

www.medpoint24.ru

РЕШЕНИЯ

ПО АВТОМАТИЗАЦИИ МЕДИЦИНСКИХ ОСМОТРОВ

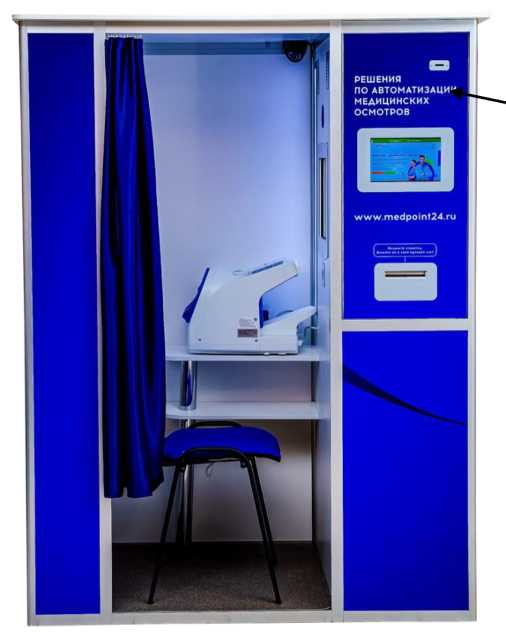

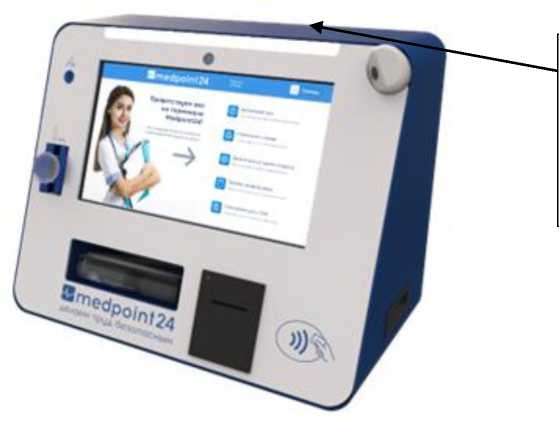

Рисунок 3 - Общий вид систем исполнения АС Medpoint24-04, место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения серийного н омера и знака

утверждения типа находятся на верхней крышке

Рисунок 4 - Общий вид систем исполнения АС Medpoint24-05, место нанесения знака утверждения типа и место нанесения серийного номера

Место нанесения серийного номера и знака утверждения типа находятся на задней стенке

Рисунок 5 - Общий вид систем исполнения АС Medpoint24-06, место нанесения знака утверждения типа и место нанесения серийного номера

Встроенное программное обеспечение (далее - ПО) предназначено для управления, считывания и сохранения результатов измерений, изменения настроек и параметров системы. Программное обеспечение системы запускается в автоматическом режиме после включения. ПО защищено от преднамеренных и непреднамеренных изменений.

ПО является метрологически значимым.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики встроенного анализатора паров этанола

(алкотестер)

Таблица 3 - Метрологические характеристики встроенного инфракрасного бесконтактного

пирометра (термометра)

Таблица 4 - Метрологические характеристики встроенного измерителя артериального давления и частоты пульса (тонометр)

Таблица 5 - Технические характеристики

наносится на маркировочную табличку любым технологическим способом, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

приведены в пункте 4 «Описание и работа medpoint24» руководства по эксплуатации РЭ 26.60.12-001-31108056-2020.

Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Федерального агентства по техническому регулированию Росстандарта от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»

Приказ Федерального агентства по техническому регулированию Росстандарта от 6 декабря 2019 № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1-1^10⁷ Па»;

Приказ Федерального агентства по техническому регулированию Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию Росстандарта от 30 декабря 2019 г. № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;

ТУ 26.60.12-001-31108056-2020 «Система   автоматизированная   проведения

медицинских осмотров Medpoint24. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «МедПоинт24-Лаб»

(ООО «МедПоинт24-Лаб»)

ИНН 9731005032

Адрес юридического лица: 121205, г. Москва, вн.тер.г. муниципальный округ Можайский, Сколково инновационного центра тер., Большой б-р, д. 42, стр. 1, эт. 4, помещ./рм. 139/16

Телефон: 8-800-550-58-15

Web-сайт: www.medpoint24.ru

E-mail: support@medpoint24.ru

Общество с ограниченной ответственностью «МедПоинт24-Лаб»

(ООО «МедПоинт24-Лаб»)

ИНН 9731005032

Адрес юридического лица: 121205, г. Москва, вн.тер.г. муниципальный округ Можайский, Сколково инновационного центра тер., Большой б-р, д. 42, стр. 1, эт. 4, помещ./рм. 139/16

Адрес места осуществления деятельности: 115088, г. Москва, ул. Угрешская, д. 2, стр. 15

Телефон: 8-800-550-58-15

Web-сайт: www.medpoint24.ru

E-mail: support@medpoint24.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения (ФГБУ «ВНИИИМТ» Росздравнадзора) Адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16

Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312253.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» сентября 2023 г. № 1986

Регистрационный № 90060-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры Виккерса универсальные SV

Назначение средства измерений

Твердомеры Виккерса универсальные SV (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

Принцип действия твердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.

Твердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система.

Твердомеры выпускаются следующих модификаций: SV-50A, SV-30A, SV-10A, отличающихся количеством применяемых шкал твердости, диапазоном испытательных нагрузок и разрешением оптической системы. Количество модификаций - 3.

На силовой раме твердомера при помощи клеящего состава устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на корпус твердомера не предусмотрено.

Общий вид твердомеров представлены на Рисунке 1.

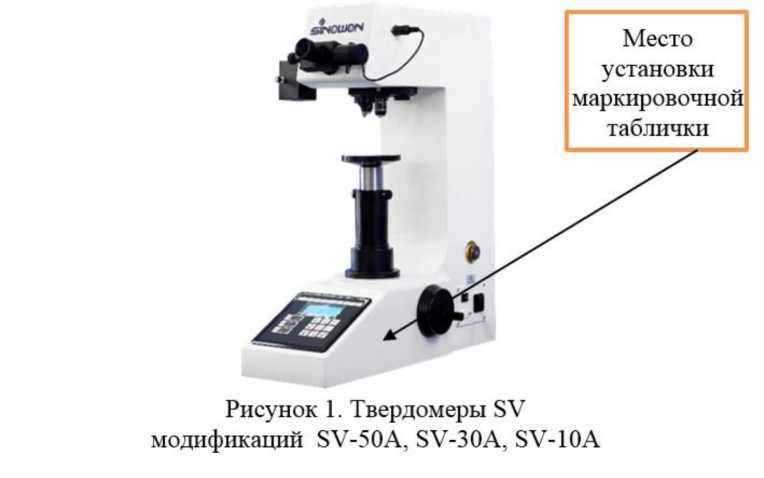

Рисунок 1. Твердомеры SV модификаций SV-50A, SV-30A, SV-10A

Место установки маркировочной таблички

Твердомеры SV имеют в своем составе встроенное программное обеспечение «Ivicky» (далее-ПО). ПО предназначено для управления процессом испытаний, а также для обработки и вывода результатов измерений.

Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики твердомеров представлены в таблицах 2-3.

Таблица 2 - Шкалы твердости Виккерса, реализованные в твердомерах

Таблица 3 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса

Таблица 4 - Технические характеристики твердомеров

наносится типографским способом на титульный лист эксплуатационной документации и маркировочную табличку.

Таблица 5 - Комплектность твердомеров

Руководство по эксплуатации SV-РЭ. Раздел 8 - выполнение измерений.

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения;

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкалам Виккерса.

Правообладатель

Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай

Юридический адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)

Телефон: 0086-769-23184144

E-Mail: sinowon@188.com

Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай

Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)

Телефон: 0086-769-23184144

E-Mail: sinowon@188.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: 8 800 200 22 14

Факс: (831) 428- 57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» сентября 2023 г. № 1986

Регистрационный № 90061-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микротвердомеры Виккерса Microvicky

Назначение средства измерений

Микротвердомеры Виккерса Microvicky (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.

Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система. С целью автоматизации процесса измерений, твердомеры могут дооснащаться цифровой камерой и персональным компьютером.

Микротвердомеры выпускаются следующих модификаций:

Microvicky - VH1010A - моторизованный/механический стол, моторизованная турель; Microvicky - VH1010 - механический стол, механическая турель.

Количество модификаций - 2.

На силовой раме твердомера при помощи клеящего состава устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.

Пломбирование твердомеров не предусмотрено. Нанесение знака поверки на корпус твердомера не предусмотрено. Общий вид микротвердомеров представлены на Рисунке 1.

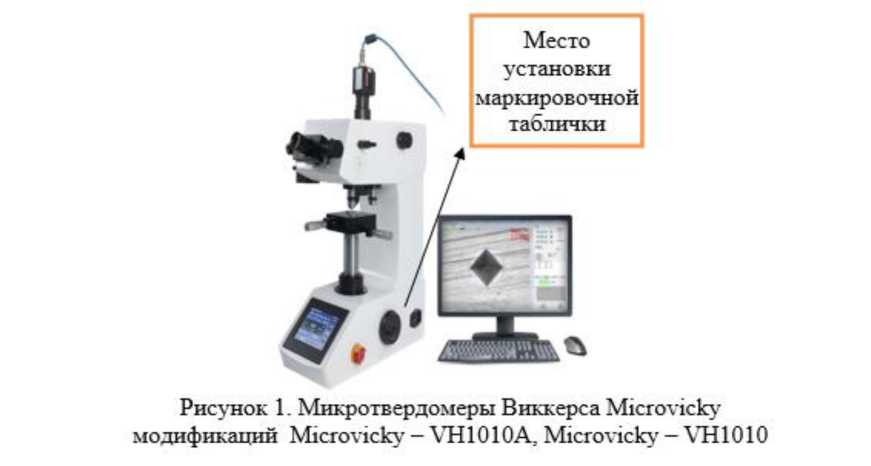

Рисунок 1. Микротвердомеры Виккерса Microvicky модификаций Microvicky' - VH1010A, Microvicky' - \"Н 1010

Место установки маркировочной таблички

Микротвердомеры имеют в своем составе встроенное программное обеспечение «Ivicky» (далее-ПО). ПО предназначено для управления процессом испытаний, а также для обработки и вывода результатов измерений.

Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики твердомеров представлены в таблицах 2-3.

Таблица 2 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса

Таблица 3 - Технические характеристики микротвердомеров

Продолжение таблицы 3

наносится типографским способом на титульный лист эксплуатационной документации и маркировочную табличку.

Таблица 4 - Комплектность твердомеров

Руководство по эксплуатации Microvicky - РЭ. Раздел 8 - выполнение измерений.

Нормативные документы, устанавливающие требования к средству измерений.

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения;

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкалам Виккерса.

Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай

Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)

Телефон: 0086-769-23184144

E-Mail: sinowon@188.com

Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай

Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) (Китай)

Телефон: 0086-769-23184144

E-Mail: sinowon@188.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).

Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: 8 800 200 22 14

Факс: (831) 428- 57-48

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» сентября 2023 г. № 1986

Лист № 1 Регистрационный № 90062-23 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатно-измерительные Spark Plus

Машины координатно-измерительные Spark Plus (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.

Описание средства измерений

Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструктивно КИМ являются машинами портального типа с подвижным порталом. КИМ состоят из станины, предметного стола, демпфирующих опор измерительного стола, траверсы и пиноли, выполненных из гранита для обеспечения одинакового коэффициента температурного расширения по всем осям. Направляющие по оси X, по которой перемещается портал, встроены непосредственно в станину и закрыты защитным чехлом. Траверса, по которой перемещается ползун с пинолью, является направляющей по оси Y. Уравновешивание перемещающейся по оси Z пиноли происходит с помощью управляемого пневматического цилиндра, что обеспечивает малую инертность при остановке пиноли. Перемещения подвижных частей КИМ осуществляются на воздушных подшипниках с помощью ременной фрикционной передачи. Три направляющие образуют декартову систему координат X, Y, Z. В зависимости от требований заказчика КИМ могут комплектоваться измерительными головами REVO-2, PH10MQ Plus, PH10M Plus, PH20 и контактным сканирующим датчиком SP80. На измерительные головы Renishaw PH10M Plus и PH10MQ Plus в зависимости от требований заказчика устанавливаются контактные датчики TP7M, TP20, TP200, SP25M или лазерные сканеры Optiscan 1015-L/HR, Optiscan D1040-L, Optiscan D1100-L.

Измерения производятся в ручном и автоматическом (ЧПУ) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер, по заранее составленной программе.

По дополнительному заказу потребителя КИМ могут комплектоваться системой температурной компенсации.

Машины координатно-измерительные Spark Plus выпускаются в двадцати четырех модификациях: 06.05.05, 08.07.05, 08.07.07, 10.07.05, 10.07.07, 10.08.07, 10.07.10, 10.10.05, 10.10.07, 10.10.10, 12.10.05, 12.10.07, 12.10.10, 14.10.05, 14.10.07, 14.10.10, 14.12.10, 16.10.05, 16.10.07, 16.10.10, 16.12.10, 20.10.07, 20.10.10, 20.12.10 отличающихся погрешностью, диапазонами измерений, конфигурациями измерительных головок и контактных датчиков.

Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер КИМ методом печати в числовом формате указывается на маркировочной табличке, расположенной на передней поверхности корпуса КИМ.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид КИМ представлен на рисунке 1.

Общий вид маркировочной таблички представлен на рисунке 2.

Общий вид сканеров представлен на рисунках 3, 4 и 5.

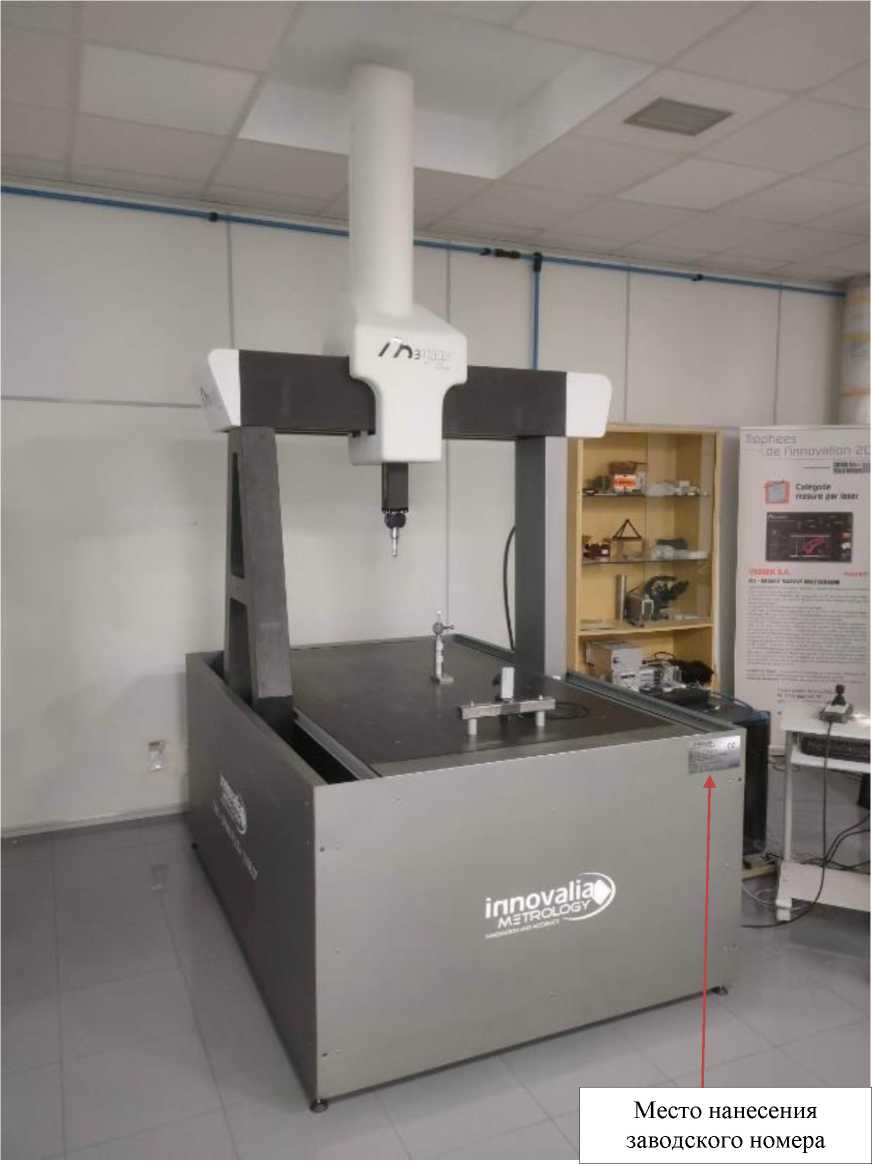

Рисунок 1 - Общий вид машин координатно-измерительных серии Spark Plus

Место расположения заводского номера

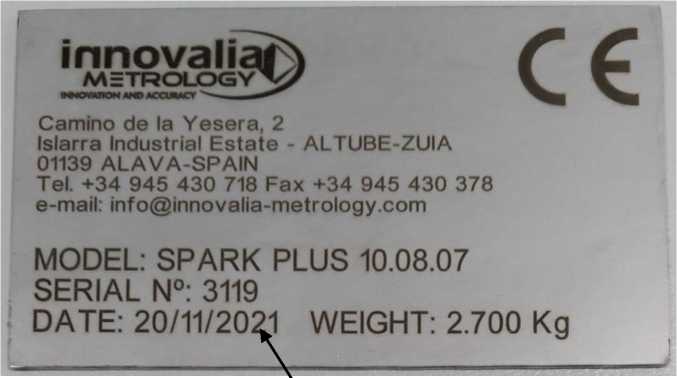

Рисунок 2 - Общий вид маркировочной таблички

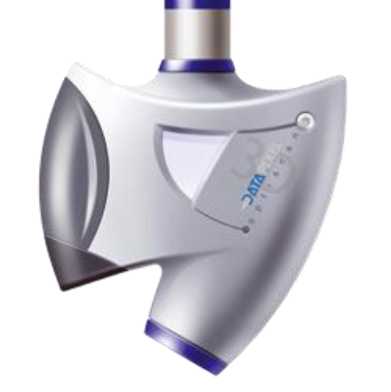

Рисунок 3 - Общий вид лазерного сканера

Optiscan D1040-L

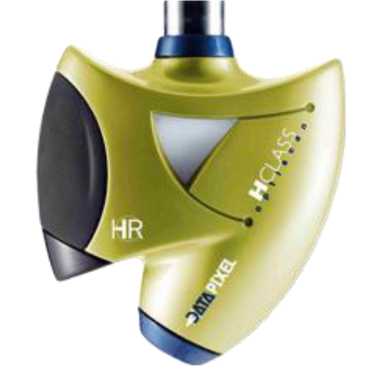

Рисунок 4 - Общий вид лазерного сканера

Optiscan 1015-L/HR

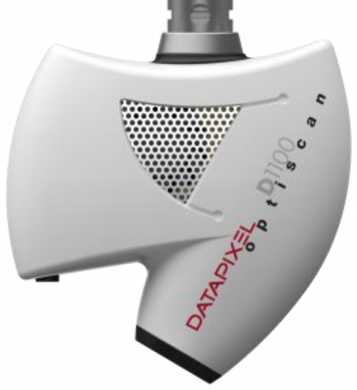

Рисунок 5 - Общий вид лазерного сканера Optiscan D1100-L

Машины координатно-измерительные Spark Plus работают под управлением метрологически значимого программного обеспечения «M3» (далее - ПО).

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Для защиты ПО от несанкционированного доступа используют USB-ключ, который использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации).

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики КИМ

Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %;

MPEE - абсолютная погрешность измерений длины (пространственных измерений);

MPEp - абсолютная погрешность измерительной головки/датчика.

Таблица 3 - Метрологические характеристики КИМ

Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %; MPEE - абсолютная погрешность измерений длины (пространственных измерений);

MPEp - абсолютная погрешность измерительной головки/датчика.

Таблица 4 - Метрологические характеристики КИМ

Примечание: * - при температуре окружающего воздуха от +18 °C до +22 °C и относительной влажности воздуха от 25 % до 85 %; MPEE - абсолютная погрешность измерений длины (пространственных измерений);

MPEp - абсолютная погрешность измерительной головки/датчика.

Таблица 5 -Основные технические характеристики

Таблица 6 - Основные технические характеристики

Наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Приведены в разделе 7 «Инструкции по работе с КИМ» в «Машины координатноизмерительные Spark Plus. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.

Innovalia Metrology, Испания

Юридический адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain

Телефон: +34 945 430 718

Факс: +44 (0131) 440-75-01

E-mail: trimek@trimek.com

Web-сайт: www.trimek.com

Innovalia Metrology, Испания

Адрес: Camino de la Yesera, 2, Islarra Industrial Estate, 01139 Altube - Zuia, Alava, Spain

Телефон: +34 945 430 718

Факс: +44 (0131) 440-75-01

E- mail: trimek@trimek.com

Web-сайт: www.trimek.com

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-03-50

E-marL: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» сентября 2023 г. № 1986

Регистрационный № 90063-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые логические PLC-L

Назначение средства измерений

Контроллеры программируемые логические PLC-L (далее - контроллеры) предназначены для измерений и измерительных аналого-цифровых преобразований силы и напряжения постоянного электрического тока, напряжения постоянного электрического тока термоэлектрических преобразователей, сопротивления постоянному электрическому току, в том числе от термопреобразователей сопротивления; измерительных цифро-аналоговых преобразований силы и напряжения постоянного электрического тока.

Описание средства измерений

Принцип действия контроллеров заключается в непрерывном измерении и преобразовании в цифровой код входных электрических сигналов, поступающих от измерительных преобразователей (ИП) или других источников, а также в непрерывном преобразовании в выходные электрические сигналы входного цифрового кода. Контроллеры также осуществляют прием дискретных, цифровых и кодированных сигналов. Измерительная и другая входная информация используется для обработки, вычислений и преобразований данных по различным алгоритмам на основе программных средств, регистрации и хранения измеренных и вычисленных значений, формирования управляющих, аварийных аналоговых, дискретных, цифровых и кодированных сигналов, алгоритмического программного управления, многоконтурного пропорционально-интегрально-дифференциального (ПИД) регулирования.

К настоящему типу средств измерений относятся контроллеры следующих модификаций:

L22 - модульные и компактные программируемые логические контроллеры (ПЛК) для средней и малой автоматизации;

L52 - модульные высокопроизводительные ПЛК для управления промышленными технологическими процессами с поддержкой архитектуры горячего резервирования и систем удаленного ввода-вывода.

L5S - модульные высокопроизводительные ПЛК для обеспечения функциональной безопасности (противоаварийной защиты) промышленных технологических процессов с поддержкой архитектуры горячего резервирования и систем удаленного ввода-вывода.

Контроллеры применяются в качестве вторичной части измерительных, управляющих и телеметрических сетевых систем сбора и передачи данных, используемых для построения автоматических, автоматизированных и локально - автономных устройств и систем измерений, контроля, регулирования, диагностики и управления производственными процессами, технологическими линиями и агрегатами, автоматическими системами и установками пожаротушения и сигнализации, в составе узлов учета количества жидкости, пара, газа, тепловой и электрической энергии и другие применения в различных отраслях промышленности.

Контроллеры серии L5S, также, могут использоваться в технологических процессах с критическими условиями с предъявляемыми высокими и жесткими требованиями к безопасности и непрерывности функционирования, высокой надежности и коэффициентом готовности. Контроллеры серии L5S используют одноконтурную диагностическую архитектуру loolD, что позволяет использовать их для обеспечения функциональной безопасности с двойным резервированием и с требованиями обеспечения уровня безопасности SIL2 или ниже.

Состав контролеров определяется в общих случаях заказом (заказной спецификацией) в соответствии с параметрами применения на технологических объектах, а также в соответствии с Техническим Заданием и другими техническими требованиями.

В зависимости от реализуемых функций, базового процессорного модуля и ограничения суммарного энергопотребления всех модулей, в состав контроллеров могут входить следующие основные компоненты:

• - модули центрального процессорного устройства (ЦПУ);

• - модули аналоговых входов и выходов;

• - модули дискретных входов и выходов;

• - коммуникационные модули;

• - модули питания;

• - шасси монтажа и расширения;

• - различное периферийное оборудование;

• - операторские и инженерные станции;

• - серверы баз данных с системным и прикладным программным обеспечением.

Для связи компонентов контроллеров между собой, а также с датчиками, ИП и другими сторонними системами управления контроллеры имеют встроенную поддержку сетевых протоколов и технологий: Ethernet, Modbus TCP, Modbus RTU, Profibus DP, Powerlink, OPC, Serial bus: RS232/RS422/RS485, USB и других.

Модули дискретных входов и выходов, источники питания, процессоры, коммуникационные модули, модули с цифровыми протоколами передачи данных (Modbus, Profibus, HART, OPC и другие цифровые протоколы связи), входящие в состав контроллеров, не относятся к измерительным компонентам и не требуют метрологического обслуживания.

Контроллеры могут быть объединены до 16 шт. для серии L22, до 124 шт. для серии L5S и до 240 шт. для серии L52 в единую сетевую систему управления, измерения и контроля.

Контроллеры позволяют создавать как простые, так и сложные многоуровневые (распределенные сетевые) системы управления и контроля технологическими объектами. Максимальная емкость точек ввода/вывода на один контроллер может составлять: до 680 для серии L22, до 900 для серии L5S и до 10 000 для серии L52. Максимально возможные конфигурации контроллеров указаны в технической документации.

Измерительные каналы контроллеров строятся на базе модулей ЦПУ и модулей аналоговых входов/выходов, представленных в таблице 1.

Таблица 1 - Перечень модулей контроллеров

Общий вид контроллеров представлен на рисунках 1 - 3.

Заводской номер контроллера в виде цифрового обозначения наносится на маркировочную табличку, наклеиваемую на боковую панель модуля ЦПУ (рисунок 4). Также, заводской номер доступен для считывания в инструментальном программном обеспечении AT300, ATS100.

Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование контроллеров не предусмотрено.

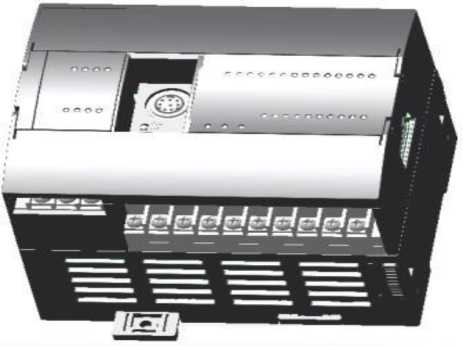

Рисунок 1 - Общий вид контроллеров модификации L22

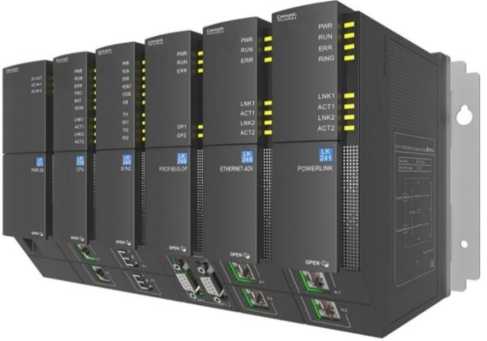

Рисунок 2 - Общий вид контроллеров модификации L52

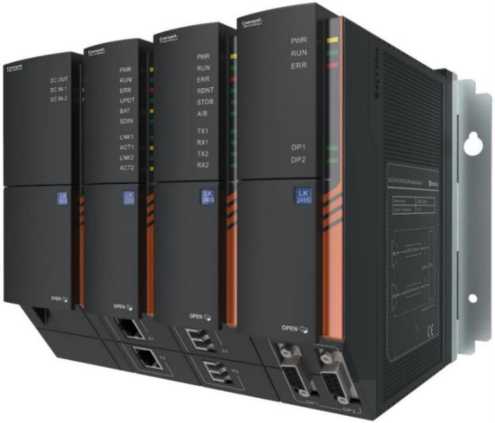

Рисунок 3 - Общий вид контроллеров модификации L5S

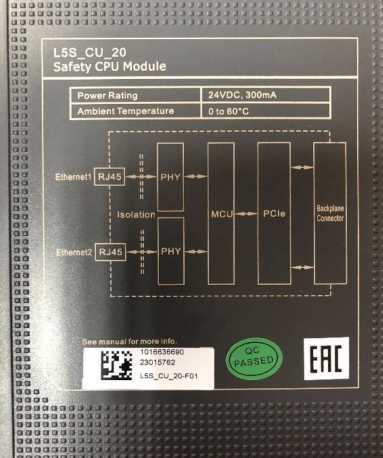

Рисунок 4 - Место нанесения заводского номера контроллера

Программное обеспечение контроллеров можно разделить на 3 группы - встроенное программное обеспечение (ВПО) контроллеров, прикладное программное обеспечение (ППО), разрабатываемое пользователем с помощью специализированных инструментальных средств и загружаемое в контроллер, и программное обеспечение (ПО), устанавливаемое на персональный компьютер (рабочие станции оператора, инженерные станции, серверы и т.п.).

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей ЦПУ и модулей аналоговых входов/выходов на заводе изготовителе во время производственного цикла. ВПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования (жизненного цикла изделия).

Метрологические характеристики контроллеров, указанные в таблице 3, нормированы с учетом влияния ВПО.

Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014.

ППО, разрабатываемое пользователем и загружаемое в контроллер, не влияет на метрологические характеристики измерительных каналов контроллера. ППО производит действия с измерительной информацией, поступающей от измерительных каналов контроллера, в соответствии с реализованными алгоритмами обработки данных.

ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики измерительных каналов контроллера. ПО является инструментальной средой разработки ППО, обслуживания, диагностики и конфигурирования контроллеров.

Идентификационные данные ПО контроллеров приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики измерительных каналов контроллеров

Продолжение таблицы 3

Продолжение таблицы 3

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

наносится методом лазерной печати, либо другим типографским способом на титульные листы документов PLC.00.002.01.РЭ «Контроллеры программируемые логические PLC-L модификации L22. Руководство по эксплуатации»,  PLC.00.002.02.РЭ «Контроллеры

программируемые логические PLC-L модификации L52. Руководство по эксплуатации» и PLC.00.002.03.РЭ «Контроллеры программируемые логические PLC-L модификации L5S. Руководство по эксплуатации».

Комплектность средства измерений

аблица 5 - Комплектность контроллеров

приведены в разделе 4 «Общая информация» документа PLC.00.002.01.РЭ «Контроллеры программируемые логические PLC-L модификации L22. Руководство по эксплуатации», разделе 3 «Конфигурация системы» документов PLC.00.002.02.РЭ «Контроллеры программируемые логические PLC-L модификации L52. Руководство по эксплуатации» и PLC.00.002.03.РЭ «Контроллеры программируемые логические PLC-L модификации L5S. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний»;

ГОСТ Р МЭК 61131-1-2016 «Контроллеры программируемые. Часть 1. Общая информация»;

ТУ 27.12.31-002-43989665-2022 «Контроллеры программируемые логические PLC-L. Технические условия»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока».

Общество с ограниченной ответственностью «КОНСИСТ КОНСТРАКШН»

(ООО «КОНСИСТ КОНСТРАКШН»)

ИНН 7722486706

Юридический адрес: 111250, г. Москва, пр-д Завода Серп и Молот, д. 6, к. 1, эт./оф. 10/23Б.

Телефон/Факс: +7 (495) 721-19-38.

Web-сайт: www.2co.ru

E-mail: info@2co.ru

Общество с ограниченной ответственностью «КОНСИСТ КОНСТРАКШН» (ООО «КОНСИСТ КОНСТРАКШН»)

ИНН 7722486706

Адрес: 111250, г. Москва, пр-д Завода Серп и Молот, д. 6, к. 1, эт./оф. 10/23Б.

Телефон/Факс: +7 (495) 721-19-38.

Web-сайт: www.2co.ru

E-mail: info@2co.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: http://www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
