МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

06 июня 2023 г.

Москва

О внесении изменений в приказы Федерального агентства по техническому регулированию и метрологии от 12 апреля 2023 г. № 808 «О внесении изменений в сведения об утвержденных типах средств измерений», от 12 апреля 2023 г. № 809 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в пункты 3, 5 приложения к приказу от 12 апреля 2023 г. № 808 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив сведения об утвержденных типах средств измерений и описания типов, прилагаются к настоящему приказу.

• 2. Внести изменения в пункт 7 приложения к приказу от 12 апреля 2023 г. № 809 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив сведения об утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

  Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »___^июня__2023 г. № ¹¹⁶⁷

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» июня 2023 г. № 1167

Регистрационный № 52792-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

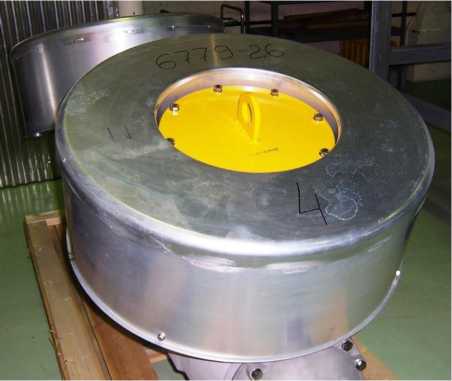

Трансформаторы тока ICTB-0,66

Трансформаторы тока ICTB-0,66 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы тока ICTB-0,66 устанавливаются на высоковольтных выводах баковых выключателей или КРУЭ.

Принцип действия основан на явлении электромагнитной индукции. Ток вторичной обмотки практически пропорционален первичному току и сдвинут по фазе на угол, близкий к нулю. Первичной обмоткой трансформатора является высоковольтный вывод баковых выключателей или КРУЭ. Вторичные обмотки равномерно намотаны на ленточные тороидальные магнитопроводы         и         изолированы

электротехническим картоном и синтетическими изоляционными материалами. На каждом выводе может быть установлено до пяти измерительных и/или защитных трансформаторов, помещённых в съёмный влагозащищённый металлический корпус. Выводы трансформаторов подключены к клеммной колодке, расположенной в шкафу управления. Выводы вторичных обмоток для коммерческого учёта закрыты пломбируемой крышкой.

отсутствует.

аблица 1

Климатическое исполнение по ГОСТ 15150-69 УХЛ1 в диапазоне от минус 60 до плюс 40 °С

наносится на табличку трансформатора и на паспорт - типографским способом.

Таблица 2

приведены в разделе «Использование по назначению» руководства по эксплуатации.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;

ГОСТ 8.217-2003 Трансформаторы тока. Методика поверки.

Филиал Общества с ограниченной ответственностью «Эйч Энерджи»

(Филиал ООО «Эйч Энерджи»)

ИНН 7722477719

Адрес деятельности: 620137, Свердловская обл., г. Екатеринбург, ул. Бархотская, д. 1 Место нахождения и адрес юридического лица: 117335, г. Москва, Нахимовский пр-кт, д. 58, эт.10, ком. 30

Тел.: (343) 378-78-78, (495) 777-16-16

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел.: (495) 437-55-77, факс: (495) 437-56-66 E-mail:office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» июня 2023 г. № 1167

Регистрационный № 71404-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения TVI145

Трансформаторы напряжения TVI145 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях напряжением 110 кВ.

Описание средства измерений

Трансформаторы являются масштабными преобразователями электромагнитного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток.

Трансформатор выполнен в виде опорной конструкции, состоящей из металлического основания, на котором расположен литой алюминиевый заземляемый корпус, внутри которого располагается активная часть. На корпусе установлен полимерный изолятор, а также газотехнологический клапан, защитная мембрана и сигнализатор плотности (денсиметр). Изолятор обеспечивает внешнюю изоляцию трансформатора, на верхнем фланце изолятора установлен высоковольтный зажим первичной обмотки (аппаратный вывод). В основании трансформатора расположена коробка вторичных соединений, внутри которой расположены заземляемый вывод первичной обмотки и выводы вторичных обмоток. Коробка закрыта крышкой, на которой установлена табличка технических данных. Крышка контактной коробки пломбируется. Активная часть трансформатора - ленточный разрезной магнитопровод из электротехнической стали с обмотками. Первичная и вторичные обмотки размещены в герметичном баке из алюминиевого сплава, заполненном смесью элегаза и азота. Поверх вторичных обмоток расположена одна первичная обмотка. Для равномерного распределения электрического поля, обмотки заключены в экраны. В стандартном исполнении на магнитопроводе концентрически расположены две основные и одна дополнительная вторичные обмотки. Трансформаторы могут иметь исполнения, в которых до четырех вторичных обмоток.

Структура условного обозначения трансформаторов напряжения TVI145:

т v i x - X / Х - X / Х x x

Категория размещения по ГОСТ 15150-69

Климатическое исполнение по ГОСТ 15150-69

Номинальная нагрузка, В • А

Класс точности

Класс напряжения, кВ¹

Электромагнитный

Трансформатор напряжения

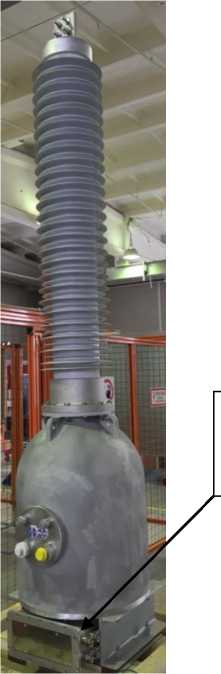

Рисунок 1 - Общий вид трансформаторов

Место пломбирования от несанкционированного доступа

Таблица 1 - Метрологические и технические характеристики трансформаторов

Климатическое исполнение и категория размещения УХЛ1 по ГОСТ 15150-69 в диапазоне температур от минус 60 до плюс 50 °С.

Знак утверждения типа

наносится на табличку технических данных трансформатора способом лазерной гравировки и на паспорт и руководство по эксплуатации типографским способом.

Таблица 2 - Комплектность трансформаторов

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TVI145

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;

2GPD095895 ТУ Трансформаторы напряжения TVI145. Технические условия.

Филиал Общества с ограниченной ответственностью «Эйч Энерджи» (Филиал ООО «Эйч Энерджи»)

ИНН 7722477719

Адрес деятельности: 620137, Свердловская обл., г. Екатеринбург, ул. Бархотская, д. 1 Место нахождения и адрес юридического лица: 117335, г. Москва, Нахимовский пр-кт, д. 58, эт. 10, ком. 30

Телефон: (343) 378-78-78, (495) 777-16-16

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35, 36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» июня 2023 г. № 1167

Регистрационный № 75894-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока серии TG

Трансформаторы тока серии TG (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ, 150 кВ и 220 кВ с частотой 50 или 60 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Трансформаторы выполнены в виде опорной конструкции и состоят из металлического основания с коробкой вторичных соединений, фарфоровой или полимерной покрышки и головной части, в которой расположена магнитная система, закрепленная на основании при помощи опоры. Высоковольтная изоляция внутри обеспечивается элегазом или смесью элегаза и азота. Первичная обмотка трансформаторов состоит из внутренних и внешних шин, расположенных в головной части. Изменение коэффициента трансформации возможно при помощи перемычек на первичной обмотке и (или) выполнением ответвлений на вторичных обмотках. Вторичные обмотки трансформаторов намотаны на ленточные тороидальные магнитопроводы и заключены в экран. Выводы вторичных обмоток присоединены к клеммному ряду с возможностью защиты клемм от несанкционированного доступа. Клеммный ряд расположен в коробке вторичных соединений, которая закрыта крышкой с табличкой технических данных.

Трансформаторы снабжены сигнализатором плотности газа (денсиметром), градуированным в единицах давления. Денсиметр имеет две сигнальные цепи с контактами, которые срабатывают при снижении плотности газа в случае утечки. В головной части трансформаторов расположено устройство сброса давления, которое срабатывает при скачкообразном повышении давления газа в случае внутренних дуговых перекрытий.

Клемма заземления расположена на основании трансформатора.

Структура обозначения трансформаторов:

G Х Х - Х/Х - Х / Х Х Х

I— Климатическое исполнение и категория размещения по ГОСТ 15150-69 (У1 или УХЛ1)

-----Номинальный вторичный ток, А

-------Номинальный первичный ток, А

------------Классы точности обмоток по ГОСТ 7746-2015 и ПНСТ 283-2018

------------------Конструктивный вариант исполнения (N; N1 или отсутствие) ____________________ 145 - для работы в сетях с номинальным напряжением 110 кВ

170 - для работы в сетях с номинальным напряжением 150 кВ 245 - для работы в сетях с номинальным напряжением до 220 кВ ----------------------- С газовой изоляцией

_______________________ Обозначение трансформатора тока

Заводской номер наносится любым технологическим способом на табличку технических данных трансформаторов в виде цифрового или буквенно-цифрового кода.

Общий вид трансформаторов указан на рисунке 1, место пломбирования клеммной коробки от несанкционированного доступа представлено на рисунке 2. Нанесение знака поверки на трансформаторы не предусмотрено.

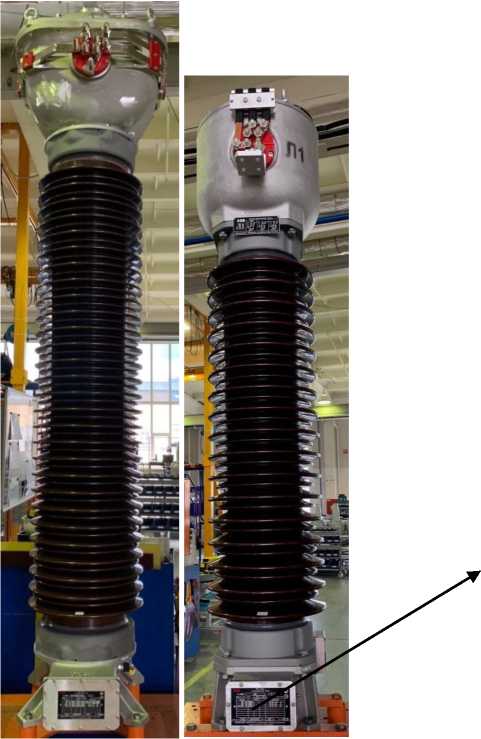

Рисунок 1 - Общий вид трансформаторов

Место пломбирования

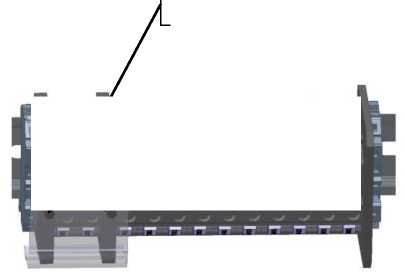

Рисунок 2 - Место пломбирования клеммной коробки от несанкционированного доступа

Таблица 1 - Метрологические характеристики трансформаторов

Таблица 2 - Основные технические характеристики трансформаторов

наносится любым технологическим способом на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 3 - Комплектность трансформаторов

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ПНСТ 283-2018 «Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Изготовитель

Филиал Общества с ограниченной ответственностью «Эйч Энерджи»

(Филиал ООО «Эйч Энерджи»)

ИНН 7722477719

Адрес: Свердловская обл., г. Екатеринбург, ул. Бархотская, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, помещ. I, ком. 35,36

Место нахождения: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, помещ. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

¹

Трансформатор напряжения Tvi145 предназначен для работы в сети с номинальным напряжением 110 кВ.

Общий вид трансформаторов представлен на рисунке 1, общий вид клеммной коробки с обозначением места пломбирования от несанкционированного доступа представлен на рисунке 2.

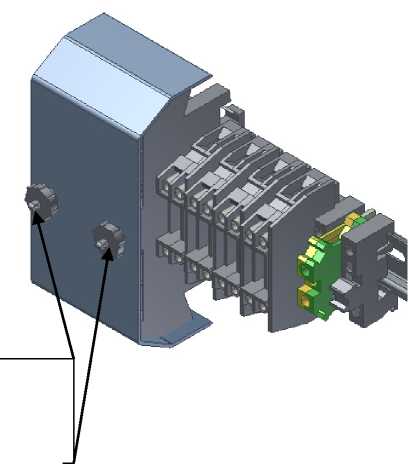

Рисунок 2 - Общий вид клеммной коробки с обозначением места пломбирования

от несанкционированного доступа

Программное обеспечение отсутствует.
