№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика

поверки

Добавляемый изготовитель

Дата

утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее

испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

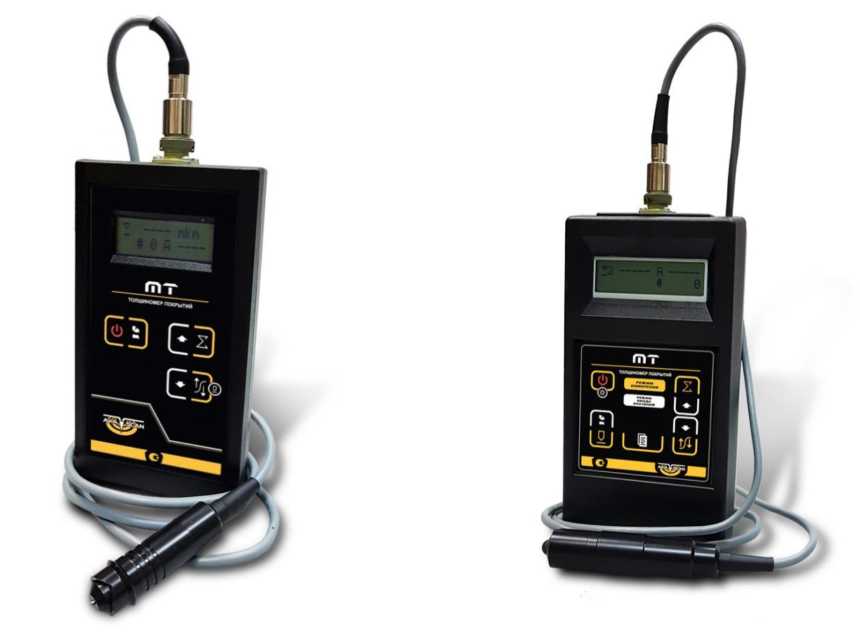

Толщиномеры покрытий

МТ

AKASCAN

20.07 зав. № 21003,

MT-2007M

AKASCAN зав. №№ 11217342, 11217343

68840-17

МП № 203

56-2017

МП № 203-562017 с

изменением

№ 1

16.11.

2021

Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва

ФГУП

«ВНИИМС», г. Москва

2.

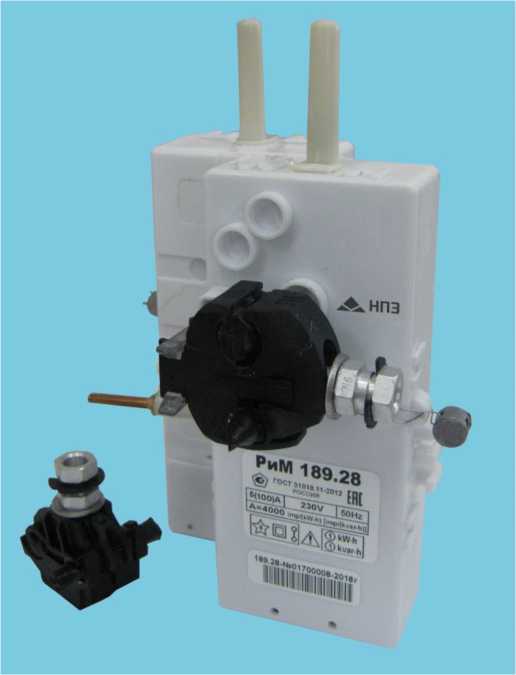

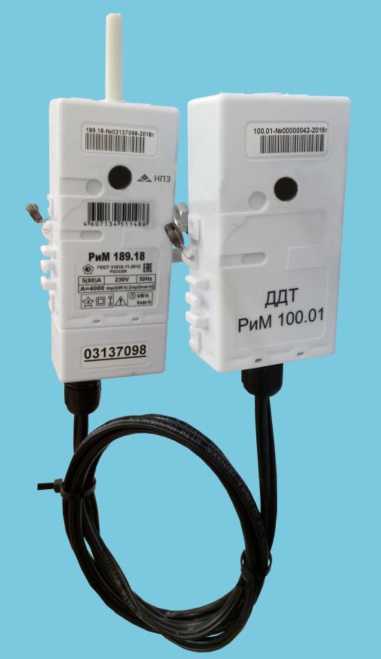

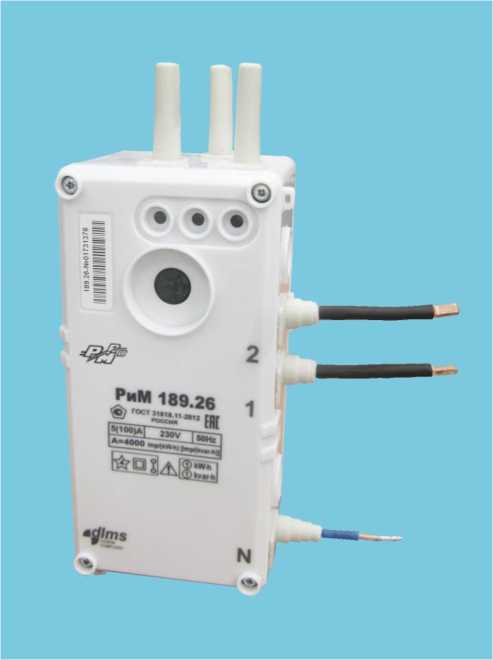

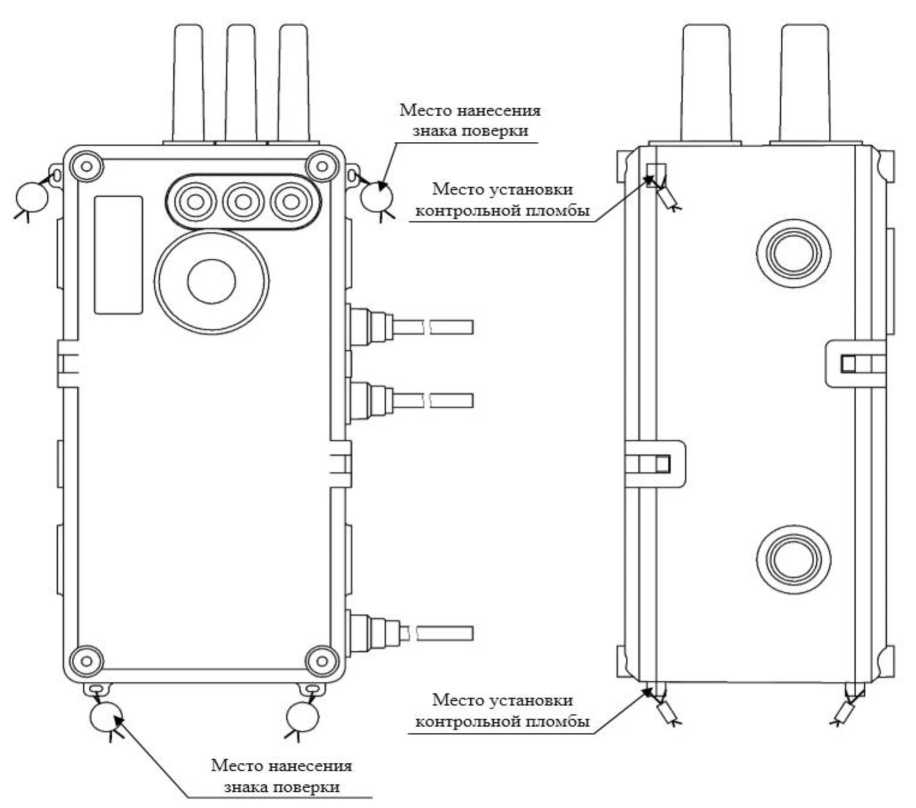

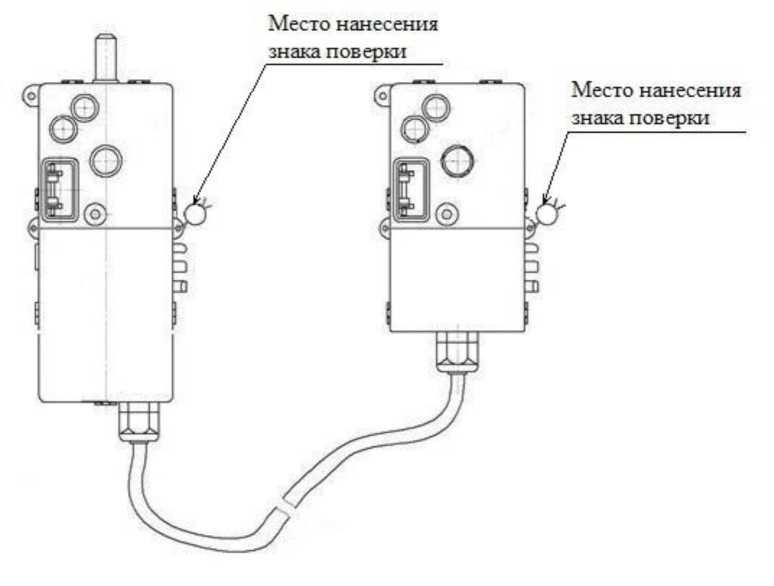

Счетчики электрической энергии однофазные

серии РиМ

189

№ 1733632, №

1736509, №

1729169, № 1729170

73250-18

ВНКЛ.41115

2.088-02 ДИ

МП 440-2021

06.09.

2021

Акционерное общество «Радио и Микроэлектроника»

(АО «РиМ»), г. Новосибирск

ФБУ

«Томский ЦСМ», г. Томск

3.

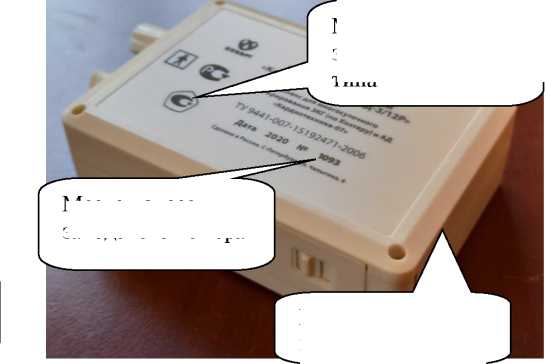

Комплексы для многосуточного мониторирова ния ЭКГ (по Холтеру) и АД

«Кардио

техника-07»

1094

41021-09

КТЛБ.9441.0 36МП с изменением

№ 1

КТЛБ.9441.03

6МП с изменением № 2

30.09.

2021

Общество с ограниченной ответственностью «Инкарт» (ООО «Инкарт»), г. Санкт-Петербург

ФГУП «ВНИИМ им. Д.И.

Менделеева», г. Санкт-Петербург

Идентификационные признаки

Значение

Идентификационное наименование ПО

KTRegi strator-07

Номер версии (идентификационный номер) не ниже

3.247.27199

Цифровой идентификатор ПО*

7bfbad08cfd72d93ad0b8a75c964bdd2

Алгоритм вычисления контрольной суммы

MD5

* Контрольная сумма указана для приведенной версии ПО в ОС Windows

Наименование характеристики

Значение

Электрокардиографические каналы

Диапазон измерений входных напряжений, мВ

от 0,03 до 10,0

Пределы допускаемой относительной погрешности измерений входных напряжений:

• - в поддиапазоне от 0,1 до 0,5 мВ включ., %

• - в поддиапазоне св. 0,5 до 10,0 мВ, %

±15

±7

Диапазон измерений интервалов времени, c

от 0,1 до 2,0

Пределы допускаемой относительной погрешности измерений интервалов времени в ручном режиме, %

±7

Диапазон измерений частоты сердечных сокращений (ЧСС), мин^-1

от 30 до 240

Диапазон измерений интервалов R -R, мc

от 250 до 2000

Пределы допускаемой относительной погрешности измерений интервалов R-R и ЧСС в автоматическом режиме, %

±5

Диапазон измерений напряжения смещения ST -сегмента, мВ

±1,0

Пределы допускаемой относительной погрешности измерений напряжения смещения ST-сегмента в обеих полярностях в автоматическом режиме:

• - в поддиапазоне от 0,1 до 0,5 мВ включ., %

• - в поддиапазоне св. 0,5 до 1,0 мВ, %

±15

±10

Коэффициент ослабления синфазной помехи, дБ, не менее

100

Уровень внутренних шумов, приведенных к входу, мкВ, не более

20

Канал неинвазивного артериального давления

Диапазон показаний давления, мм рт.ст.

от 0 до 300

Диапазон измерений давления, мм рт. ст.

от 20 до 280

Пределы допускаемой абсолютной погрешности измерений давления, мм рт. ст.

±1

Скорость спада давления в манжете, мм рт. ст./с

от 2 до 5

Канал реопневмограммы

Диапазон измерений сопротивлений:

• - постоянной составляю щей импеданса, кОм

• - переменной составляющей импеданса, Ом

от 0,02 до 2,0 от 0,2 до 3,0

Пределы допускаемой относительной погрешности измерений сопротивлений, %

±15

Уровень внутренних шумов, Ом, не более

0,1

Канал пульсоксиметрии

Диапазон измерений сатурации SpO2, %

от 70 до 100

Пределы допускаемой абсолютной погрешности измерений сатурации SpO2, %

±2

Наименование характеристики

Значение

Габаритные размеры (длинахширинахвысота) регистратора носимого, мм, не более

140x90x40

Масса регистратора носимого, кг, не более

0,3

Потребляемая мощность, В^А, не более

500

Напряжение питания:

• - постоянного тока, В

• - переменного тока, В

от 3,2 до 4,2

220±22

Частота сети питания переменного тока, Гц

50±1

Время непрерывной работы регистраторов в режиме суточной записи от внутренних элементов питания (аккумуляторов), ч, не менее

24, 48, 72

Время передачи в ПК накопленной за 24 ч, мин, не более

3, 5, 10

Средняя наработка на отказ, ч, не менее

2000

Условия эксплуатации регистраторов:

- температура окружающего воздуха, °С

от +10 до +40

- относительная влажность, %

не более 98 при

25 °С

- атмосферное давление, кПа

от 84 до 106,7

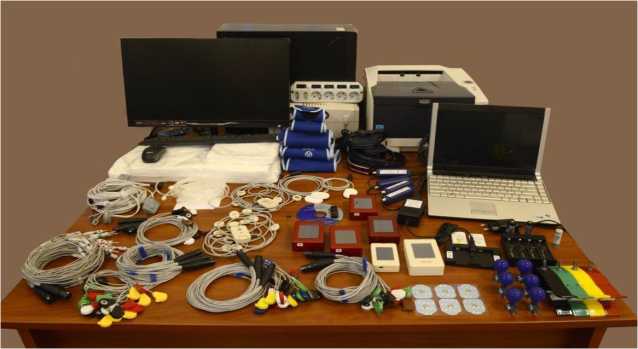

Наименование

Обозначение

Количество, шт

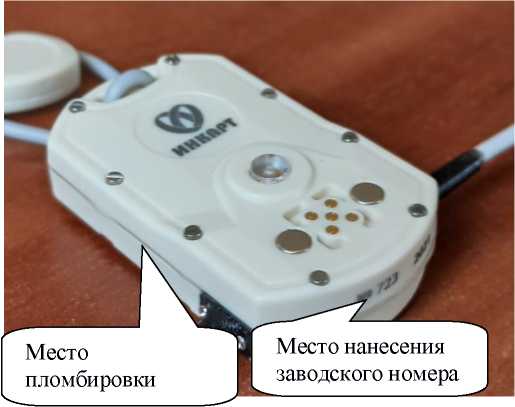

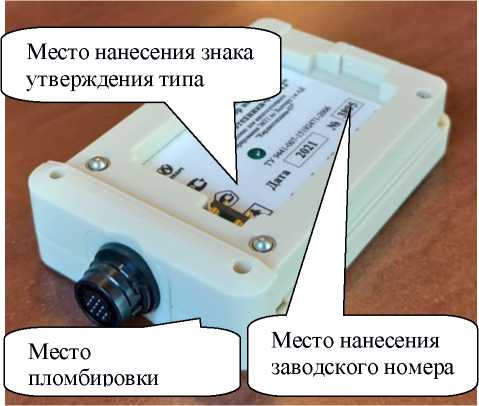

Регистратор носимый

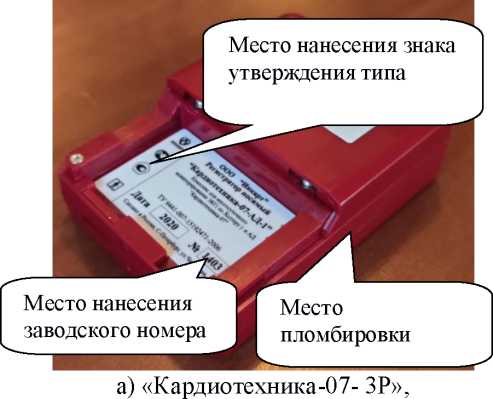

«Кардиотехника-07- 3»;

«Кардиотехника-07- 3Р»; «Кардиотехника-07-3/12»; «Кардиотехника-07-3/12Р»; «Кардиотехника-07-АД-1»; «Кардиотехника-07-АД-3»; «Кардиотехника-07-АД -3/12Р»

от 0 до 100 шт.* каждой модификации*

Носитель с программным обеспечением

-

от 0 до 100 шт. *

Адаптеры связи USB-совместимые

от 0 до 100 шт. *

Персональный компьютер

от 0 до 100 шт.*,

**

Печатающее устройство (принтер)

от 0 до 100 шт.*,

**

Сетевой фильтр

от 0 до 100 шт.*,

**

Устройство бесперебойного питания (UPS)

от 0 до 100 шт.*,

**

Комплект расходных материалов: кабели соединительные для подключения ЭКГ электродов, электроды, манжеты, датчики, элементы питания, зарядные устройства, чехлы и ремни для крепления регистраторов, салфетки, носители информации

от 0 до 100 комплектов***

Руководство по эксплуатации

КТЛБ.9441.033РЭ

1

Формуляр регистратора Регистратор носимый “Кардиотехника-07-3” Регистратор носимый “Кардиотехника-07-3Р” Регистратор носимый “Кардиотехника-07-3/12”

Регистратор носимый “Кардиотехника-07-3/12Р”

Регистратор носимый “Кардиотехника-07-АД-1”

Регистратор носимый “Кардиотехника-07-АД-3”

Регистратор носимый “Кардиотехника -07-АД -3/12Р”

КТЛБ.9441.037ФО

КТЛБ.9441.038ФО

КТЛБ.9441.039ФО

КТЛБ.9441.040ФО

КТЛБ.9441.041ФО

КТЛБ.9441.042ФО

КТЛБ.9441.043ФО

по 1 шт. на каждый регистратор

• 1. *Поставка комплекса по согласованию с заказчиком может осуществляться в любом сочетании регистраторов, программного обеспечения, адаптеров, ПК, печатающих устройств (принтеров), сетевых фильтров, устройств бесперебойного питания (UPS), комплектов расходных материалов.

• 2. **Поставка ПК, печатающих устройств (принтеров), сетевых фильтров, устройств бесперебойного питания (UPS) осуществляется по требованию и спецификации заказчика.

• 3. *** Поставка расходных материалов (состав каждого комплекта для конкретного регистратора) может осуществляться в любом сочетании, исходя из потребности заказчика.

Идентификационные данные (признаки)

Значение

AKASCAN

10.08

AKASCAN 20.07 и

AKASCAN 30.07

МТ-2007М

AKASCAN

Идентификационное наименование ПО

МТ1008

АКА-СКАН

AKA-SCAN

Номер версии (идентификационный номер) ПО, не ниже

2.0

5.03

1.0

Наименование характеристики

Значение

AKASCAN

10.08

AKASCAN

20.07

AKASCAN

30.07

МТ-2007М

AKASCAN

Диапазон измерений толщины покрытий, мкм с преобразователем типа:

• - ТМ2-01

• - ТМ20 -01

• - магнитоиндукционный серии ТМ

• - вихретоковый серии ВТ

от 5 до 2000 от 100 до 15000

от 5 до 2000 от 100 до 20000 от 5 до 20000*

от 5 до 2000 от 100 до 20000

от 5 до 20000*

от 5 до 3000*

от 100 до 30000* от 5 до 30000*

от 5 до 2000*

Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм, не более с преобразователем типа:

• - ТМ2-01

• - ТМ20 -01

± (0,03-Н + 1,5)

± (0,03-Н + 1,5)

± (0,03-Н + 10)

• - магнитоиндукционный серии ТМ

• - вихретоковый серии ВТ

где Н - измеренное значение

в диапазоне измерений от 5 до 100 мкм включ.

± (0,03-Н + 1,5)

в диапазоне измерений свыше 100 мкм

± (0,03-Н + 10)

толщины покрытия, мкм

в диапазоне измерений от 5 до 100 мкм включ.

± (0,03-Н + 1,5) в диапазоне измерений св. 100 мкм

± (0,03-Н + 10) ± (0,03-Н + 2)

*диапазон измерений может быть ограничен, указывается в руководств е по эксплуатации конкретного экземпляра толщиномера и не может быть изменен пользователем в процессе эксплуатации

Наименование характери стики

Значение

AKASCAN

10.08

AKASCAN

20.07

AKASCAN

30.07

МТ-2007М

AKASCAN

Дискретность отсчета, мкм с преобразователем типа:

- ТМ2-01

1

- ТМ20 -01

в диапазоне измерений от 50 до 10000 мкм включ.

1

св. 10000 до 20000 мкм

10

- магнитоиндукционный серии ТМ

1

0,1

в диапазоне измерений от 5 до 100 мкм

свыше 100 мкм

- вихретоковый серии ВТ в диапазоне измерений от 5 до 100 мкм

-

1

0,1

1

свыше 100 мкм

Диапазон показаний толщины

от 0 до

от 0 до

от 0 до

от 0 до

покрытий, мкм

15000**

30000**

30000**

30000**

Питание осуществляется:

- от двух батарей типа АА с напряжением, В

3

_-

-

- от четырех батарей типа АА с напряжением, В

_-

6

-

- от встроенного Li-Po

аккумулятора с напряжением,

В

^-

^-

3,7

Потребляемый ток в рабочем режиме, мА, не более

- без использования

подсветки индикатора

60

15

15

200

- при использовании

подсветки индикатора

-

-

25

-

Габаритные размеры электронного блока, мм, не более

- длина

153

180

125

- ширина

83

101

75

- высота

34

46

35

Масса электронного блока с

батареями    питания    и

преобразователем, кг, не

0,3

0,5

0,3

более

Диапазон          рабочих

температур, ^оС

от 0 до +40

от -15 до +40

Наименование

Обозначение

Количество

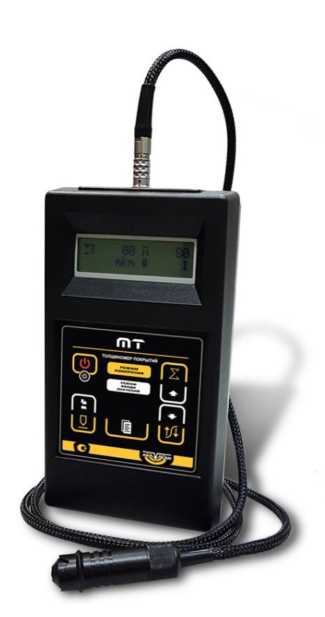

Электронный блок

-

1 шт.

Преобразователь типа ТМ2 -01

-

1 шт.¹'

Преобразователь типа ТМ20-01

-

1 шт.¹'

Преобразователь магнитоиндукционный серии ТМ

1 шт.¹'

Преобразователь вихретоковый серии ВТ

1 шт.¹'

Мера толщины покрытия

-

1 шт.

Образец основания (Ст20)

-

1 шт.⁵⁾

Кабель RS-232

-

1 шт.²⁾

Кабель USB

1 шт⁴⁾

Зарядное устройство

1 шт⁴⁾

USB   флеш накопитель   с программным

обеспечением

-

1 шт.²⁾

Сумка

-

1 шт.

Руководство по эксплуатации:

а) Толщиномеры покрытий МТ AKASCAN 10.08. Руководство по эксплуатации.

б) Толщиномеры покрытий МТ AKASCAN 20.07. Руководство по эксплуатации.

в) Толщиномеры покрытий МТ AKASCAN 30.07. Руководство по эксплуатации.

г) Толщиномеры покрытий МТ-2007М AKASCAN. Руководство по эксплуатации.

НКЖЛ. 427634.001 РЭ

НКЖЛ. 427634.001-01 РЭ

НКЖЛ.427634.001-02 РЭ

НКЖЛ.427634.001-03 РЭ

1 экз.³⁾

• ¹⁾ Тип и количество зависит от заказа потребителя.

• ²⁾ Поставляется по дополнительному заказу с толщиномерами модификаций AKASCAN 20.07 , AKASCAN 30.07 и 2007М AKASCAN

• ³⁾ Выбирается в зависимости от поставляемой модификации.

• ⁴⁾ Для модификации МТ-2007М AKASCAN

• ⁵⁾ При поставке толщиномера с преобразователем ТМ2-01

Идентификационные данные (признаки)

Значение

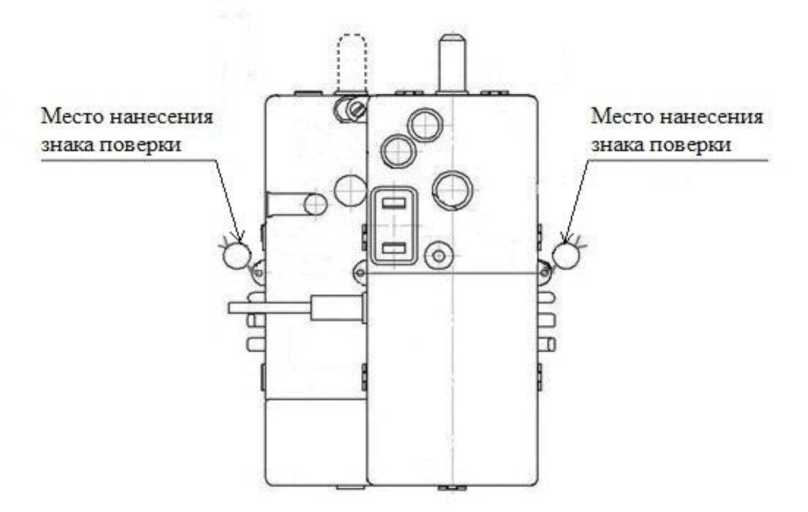

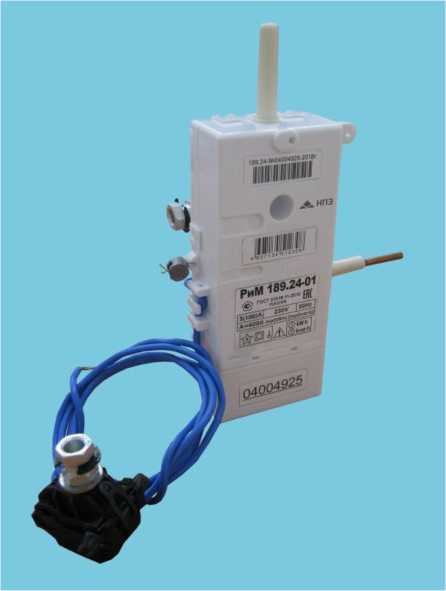

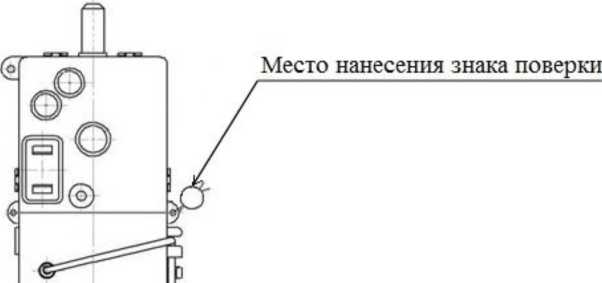

Исполнения счетчиков

Идентификационное наименование

ПО

РМ18911 ВНКЛ.411152.051 ПО

РиМ 189.11, РиМ 189.13

РМ18912 ВНКЛ.411152.051-01 ПО

РиМ 189.12, РиМ 189.14

РМ18915 ВНКЛ.411152.051-02 ПО

РиМ 189.15, РиМ 189.17

РМ18916 ВНКЛ.411152.051-03 ПО

РиМ 189.16, РиМ 189.18

РМ18921 ВНКЛ.411152.088 ПО

РиМ 189.21

РиМ 189.21-01

РМ18922 ВНКЛ.411152.088-01 ПО

РиМ 189.22

РиМ 189.22-01

РМ18923 ВНКЛ.411152.088-02 ПО

РиМ 189.23

РиМ 189.23-01

РМ18924 ВНКЛ.411152.088-03 ПО

РиМ 189.24

РиМ 189.24-01

РМ18925 ВНКЛ.411152.088-04 ПО

РиМ 189.25

РМ18926 ВНКЛ.411152.088-05 ПО

РиМ 189.26

РМ18927 ВНКЛ.411152.088-06 ПО

РиМ 189.27

РМ18928 ВНКЛ.411152.088-07 ПО

РиМ 189.28

Номер версии (идентификационный номер) ПО

v1.00 и выше

РиМ 189.1Х

c v1.00 по v 3.99

РиМ 189.2Х

РиМ 189.2Х-01

Цифровой идентификатор ПО

-

-

Идентификационные данные (признаки)

Значение

Исполнения счетчиков

Идентификационное наименование

ПО

РМ18921 ВНКЛ.411152.088 ПО

РиМ 189.21, РиМ 189.23,

РиМ 189.25, РиМ 189.27

РМ18922 ВНКЛ.411152.088-01 ПО

РиМ 189.22, РиМ 189.24,

РиМ 189.26, РиМ 189.28

Номер версии (идентификационный номер) ПО

v4.00 и выше

РиМ 189.2Х

Цифровой идентификатор ПО

16 81 2C 43 D5 E9 C3 E2 89 34 65

75 62 3A 11 95

РиМ 189.21, РиМ 189.23,

РиМ 189.25, РиМ 189.27

5A 50 99 ED 95 EE D1 F9 F8 BF EF

B7 15 8F 20 67

РиМ 189.22, РиМ 189.24,

РиМ 189.26, РиМ 189.28

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Наименование характеристики

Значение

РиМ 189.11,

РиМ 189.13

РиМ 189.12,

РиМ 189.14

РиМ 189.15,

РиМ 189.17

РиМ 189.16,

РиМ 189.18

РиМ 189.21,

РиМ 189.21-01,

РиМ 189.23,

РиМ 189.23-01,

РиМ 189.25,

РиМ 189.27

РиМ 189.22,

РиМ 189.22-01,

РиМ 189.24,

РиМ 189.24-01,

РиМ 189.26,

РиМ 189.28

1

2

3

4

5

6

7

Класс точности:

при измерении активной энергии

1

при измерении реактивной энергии

2 ¹⁾

1

Базовый ток, А

5

Максимальный ток, А

100

80

100

80

100

Номинальное напряжение, В

230

Номинальная частота, Гц

50

Установленный диапазон напряжений, В

от 198 до 253

Расширенный диапазон напряжений, В

от 140 до 280

Предельный диапазон напряжений, В

от 0 до 400

Пределы допускаемой основной погрешности, вызываемой

изменением тока, при измерении

активной энергии ^2),3), %

±1,5

0,051б < I < 0,101б, cos ф =1,00

±1,0

0,101б < I < 1макс, COS ф = 1,00

+ 1

0,101б < I < 0,201б, cos ф =0,50 инд

±1,5

0,101б < I < 0,201б, cos ф = 0,80 емк

±1,5

0,201б < I < 1макс, cos ф =0,50 инд

±1,0

0,201б < I < 1макс, cos ф = 0,80 емк

±1,0

1

2             3             4             5

6                7

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии ^2),3), %

0,051б < I < 0,101б, sin ф = 1,00

0,101б < I < 1макс, Sin ф = 1,00

0,101б < I <0,201б, sin ф=0,50 (инд, емк)

0,201б < I < 1макс, sin ф = 0,50 (инд, емк)

0,201б < I < 1макс, sin ф = 0,25 (инд, емк)

±2,5 ¹⁾

±2,0 ¹⁾

±2,5 ¹⁾

±2,0 ¹⁾

±2,5 ¹⁾

О.    О.

1—Н г--Н г--Н г--Н г--Н -н -н -н -н -н

Полная потребляемая мощность в цепи тока, В^А

0,1

Полная потребляемая мощность в цепи напряжения, В^А

10

Активная потребляемая мощность в цепи напряжения, Вт

1,5

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности ^2),3)

соответствует классу точности при измерении активной энергии

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности ^2),3)

соответствует классу точности при измерении реактивной энергии

Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч

соответствует классу точности при измерении активной энергии

Пределы допускаемой основной относительной погрешности при измерении полной мощности ^2),4), %

±3,0

±2,0

Пределы допускаемой основной относительной погрешности при измерении коэффициента мощности cos ф ^2),4), %

±4,0

±3,0

Пределы допускаемой основной относительной погрешности при измерении коэффициента реактивной мощности tg ф ²⁾, %, в диапазоне:

0,21б < I < 1,01б

1,01б < I< 1макс

±2,5

±2,0

1

2             3

4             5

6                7

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока фазного провода 61ф, %, в диапазоне 0,11б < I < 1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 6In, %, в диапазоне 0,11б < I < 1макс

-

±0,5

±0,5 ⁵⁾

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения фазного напряжения, %, в диапазоне от 140 до 280 В

± 0,5

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне ^2),3),6), % 0,8бин < U < 1,10Ub, cos ф = 1,00

0,8бин < U < 1,10ин, cos ф = 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне ^2),3),7), %

0,8бин < U < 1,10Ub, sin ф =1,00

0,8бин < U < 1,10U_H, sin ф = 0,50 инд

1—Н г--Н -н -н

±0,7

±1,0

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне ^2),3),6)

0,8бин < U < 1,10ин, cos ф = 1,00

0,8бин < U < 1,10ин, cos ф = 0,50 инд

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне ^2),3),7)

0,8бин < U < 1,10ин, sin ф =1,00

0,8бин < U < 1,10ин, sin ф = 0,50 инд

соответствует классу точности при измерении реактивной энергии

1

2

3

4

5

6

7

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне ^2),3),6), %

от 140 до 280 В, cos ф = 1,00

от 140 до 280 В, cos ф = 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне ^2),3),7), %

от 140 до 280 В, sin ф =1,00

от 140 до 280 В, sin ф = 0,50 инд

1—Н г--Н -н -н

±0,7

±1,0

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне ^2),3),7)

от 140 до 280 В, cos ф = 1,00

от 140 до 280 В, cos ф = 0,50 инд

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне ^2),3),7) от 140 до 280 В, sin ф =1,00

от 140 до 280 В, sin ф = 0,50 инд

соответствует классу точности при измерении реактивной энергии

Пределы допускаемой относительной погрешности при измерении установившегося отклонения напряжения основной частоты 6Uy, %⁸⁾, в диапазоне значений от - 30 до +50 от ин, В

±0,5

Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U(-) и положительного 5U(+) отклонения напряжения, % в диапазоне значений от - 30 до 20 %

±0,5

Пределы допускаемой абсолютной погрешности при измерении частоты сети, Гц

±0,03

±0,030

1

2

3

4

5

6

7

Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Af, Гц, ⁸⁾ в диапазоне

значений от 42,5 до 57,5 Гц

±0,03

±0,030

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика ⁴⁾, °С, в диапазоне температур от - 45 до + 85 °С

±5

Средний температурный коэффициент при измерении активной энергии,^3),6) %/К

cos ф = 1,00

±0,05

cos ф = 0,50 инд

±0,07

cos ф =0,80 емк

±0,07

Средний температурный коэффициент при измерении

реактивной энергии, ^3),7) %/К sin ф = 1,00

sin ф = 0,50 инд

sin ф = 0,50 емк

±0,10 ¹⁾

±0,05

±0,15 ¹⁾

±0,07

±0,15 ¹⁾

±0,07

sin ф = 0,25 инд

±0,15 ¹⁾

±0,07

sin ф = 0,25 емк

±0,15 ¹⁾

±0,07

Средний температурный коэффициент при измерении активной мощности,^3),6) %/К

cos ф = 1,00

соответствует классу точности при измерении активной энергии

cos ф = 0,50 инд cos ф =0,80 емк

Средний температурный коэффициент при измерении реактивной мощности, ^3),7) %/К

sin ф = 1,00

sin ф = 0,50 инд

соответствует классу точности при измерении реактивной энергии

sin ф = 0,50 емк sin ф = 0,25 инд sin ф = 0,25 емк

1

2             3             4             5

6                7

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в цепи тока ^2),4), %, в диапазоне 0,11б < I < 1макс

±1,0

Суточный ход (точность хода ЧРВ) при нормальных условиях в отсутствии внешней синхронизации и ГНСС, с/сут, не более

±0,5

• ¹⁾ для счетчиков РиМ 189.13, РиМ 189.14, РиМ 189.17, РиМ 1

• ²⁾ в случае превышения тока в нулевом проводе над током в ф проводу (для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27

• ³⁾ расположение квадрантов согласно геометрическому предс

• ⁴⁾ для технического учета;

• ⁵⁾ для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 1

• ⁶⁾ согласно п. 8.2 ГОСТ 31819.21-2012;

• ⁷⁾ согласно п. 8.2 ГОСТ 31819.23-2012;

• ⁸⁾ усреднение согласно с требованиями класса S по ГОСТ 308 Примечание - Дополнительные погрешности, вызываемые и в 8.2 ГОСТ 31819.21 и 8.2 ГОСТ 31819.23, не должны пр класса точности в соотв етствии с таблицей 8 ГОСТ 31819.21

89.18 учет реактивной энергии в целях технического учета;

азном проводе режим измерения параметров программируется на учет по нулевому , РиМ 189.28);

тавлению С.1 ГОСТ 31819.23;

89.28;

04.4.30;

зменением влияющих величин по отношению к нормальным условиям, приведенным евышать пределов дополнительных погрешностей для счетчиков соответствующего и таблицей 8 ГОСТ 31819.23.

Наименование характеристики

Значение

РиМ 189.11,

РиМ 189.13

РиМ 189.12,

РиМ 189.14

РиМ 189.15,

РиМ 189.17

РиМ 189.16,

РиМ 189.18

РиМ 189.21,

РиМ 189.21-01,

РиМ 189.23,

РиМ 189.23-01,

РиМ 189.25,

РиМ 189.27

РиМ 189.22,

РиМ 189.22-01,

РиМ 189.24,

РиМ 189.24-01,

РиМ 189.26,

РиМ 189.28

1

2

3

4

5

6

7

Срок энергетической автономности хода ЧРВ:

- без резервного элемента питания ЧРВ, ч, не менее

60

- с резервным элементом питания ЧРВ, лет, не менее

16

Стартовый ток:

- при измерении активной энергии, мА

20

- при измерении реактивной энергии, мА

25 ¹⁾¹

20

Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)]

4000

Количество тарифов

8

Наличие УКН (коммутируемый ток, А)

нет

есть (80)

нет

есть (80)

нет

есть (100)

Наличие ГНСС

нет

есть ²⁾

Наличие отсека для коммуникатора

нет

есть

3), 4)

Возможность замены резервного элемента питания ЧРВ без

нет

есть ⁴⁾

нарушения знака поверки

Измерение тока в нулевом проводе

нет

есть

есть ⁵⁾

Время сохранения данных, лет, не менее

40

Время начального запуска, с, не более

5

1

2

3

4

5

6

7

Габаритные размеры,

(высота х ширина х длина) мм, не более:

- в корпусе «тип I»

200х130х90

- в корпусе «тип II»

220х130х90

- в корпусе «тип III»

200х130х150

- в корпусе «тип IV»

250х180х100

Масса, кг, не более

0,65

0,95

1,00

Условия эксплуатации

Установленный рабочий диапазон:

- температура окружающей среды, °С

от -40 до +60

от -45 до +60

- относительная влажность, %, при +35 (25) °С

95 (100)

95 (100)

- атмосферное давление, кПа

от 70 до 106,7

от 70 до 106,7

Предельный рабочий диапазон температур, °С

от -40 до +70

от -45 до +70

Средняя наработка на отказ, ч, не менее

180 000

220 000

Средний срок службы Тсл, лет, не менее

30

Условия эксплуатации счетчиков

У1 по ГОСТ 15150-69

Нормальные условия измерений

- температура окружающей среды, °С

23 ± 2

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 70 до 106,7

¹⁾ для счетчиков РиМ 189.13, РиМ 189.14, РиМ 189.17, РиМ 1

89.18 учет реактивной энергии в целях технического учета;

²⁾ для счетчиков РиМ 189.23, РиМ 189.23-01, РиМ 189.24, РиМ 189.24-01, РиМ 189.27, РиМ 189.28;

³⁾ для счетчиков РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28 в корпусе «тип III»;

⁴⁾ для счетчиков в корпусе «тип IV»;

⁵⁾ для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда

РиМ 189.1Х

РиМ 189.2Х и

РиМ 189.2Х-01 ³⁾

при выводе на дисплей

ДД

при считывании по интерфейсам

Активная энергия

кВт^ч

10⁵ / 10^-2

10⁵ / 10^-3

10⁵ / 10^-2

Реактивная энергия

квар^ч

10⁵ / 10^-2

10⁵ / 10^-3

10⁵ / 10^-2

Удельная энергия потерь в цепи тока ²⁾

кА²^ч

-

-

10⁵ / 10^-2

Активная мощность

кВт

10² / 10^-2

10² / 10^-3

10² / 10^-4

Реактивная мощность

квар

10² / 10^-2

10² / 10^-3

10² / 10^-4

Полная мощность

кВ^А

10² / 10^-2

10² / 10^-3

10² / 10^-4

Ток, среднеквадратическое (действующее) значение

А

10² / 10^-1

10² / 10^-3

10² / 10^-3

Напряжение, среднеквадратическое (действующее) значение

В

10² / 10^-2

10² / 10^-3

10² / 10^-2

Частота сети

Гц

10¹ / 10^-2

10¹ / 10^-2

10¹ / 10^-3

Коэффициент реактивной мощности цепи tg ф ²⁾

безразм.

-

-

10³ / 10^-3

Коэффициент мощности cos ф

безразм.

10⁰ / 10^-2

10⁰ / 10^-3

10⁰ / 10^-3

Температура внутри корпуса счетчика

°С

10¹ / 10⁰

10¹ /10⁰

10¹ / 10^-2

• ¹⁾ Только для РиМ 189.2Х и РиМ 189.2Х-01.

• ²⁾ На дисплей ДД (дисплея дистанционного) не выводится.

• ³⁾ При выводе на дисплей ДД и по всем интерфейсам.

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный серии РиМ 189 (одно из исполнений) в упаковке

1 шт.

Паспорт

1 экз.

Дисплей дистанционный РиМ 040 ¹⁾

Комплект монтажных частей ¹⁾

1 компл.

Коммуникатор ^{1); 4)}

Сервисное ПО ⁶⁾’⁷’^{8) 9) 10)}

Маршрутизатор РиМ 014.01  ²⁾

ВНКЛ.426477.056

Руководство по эксплуатации ^{6) 10) 11)}

ВНКЛ.411152.051 РЭ ²⁾

ВНКЛ.411152.051-02 РЭ ⁵⁾

Терминал мобильный РиМ 099.01 ¹¹⁾

ВНКЛ.426487.030

Устройство проверки ИСК ^{4к 7) 11)}

ВНКЛ.411724.281-03

Электрический испытательный выход ^{7) 11)}

ВНКЛ.426476.022

Наименование

Обозначение

Количество

Контактирующее устройство ЭИВ-01 ^{71, 11)1}

ВНКЛ.426459.159

Руководство по монтажу счетчиков на опору ВЛ ^{8) 10)}

ВНКЛ.410106.007 Д

Протокол RF и PLC. Описание протокола обмена ^{2к 9) 10)}

ВНКЛ.411711.004 ИС

• ¹⁾ Счетчики по требованию заказчика могут комплектоваться:

• - ДД РиМ 040.ХХ-ХХ, где ХХ-ХХ номер исполнения ДД;

• - коммуникатором РиМ 090.04 или др. Номенклатуру коммуникаторов см. Руководство по эксплуатации;

• - маршрутизатором РиМ 014.01;

• - комплектом монтажных частей.

Номенклатура комплекта поставки - количество поставляемых зажимов, исполнение ДД и коммуникатора - по требованию заказчика, подробнее см. руководство по эксплуатации.

• ²⁾ Только для счетчиков РиМ 189.1Х.

• ⁴⁾ Только для счетчиков РиМ 189.2Х.

• ⁵⁾ Только для счетчиков РиМ 189.2Х и РиМ 189.2Х-01.

• ⁶⁾ Поставляется по требованию организаций, проводящих ремонт и эксплуатацию счетчиков.

• ⁷⁾ Поставляется по требованию организаций для поверки счетчиков.

• ⁸⁾ Поставляется по требованию организаций, проводящих монтаж счетчиков.

• ⁹⁾ Поставляется по требованию организаций, проводящих экплуатацию счетчиков в составе АС и си стемных интеграторов.

• ¹⁰⁾ Поставляется по отдельному запросу на электронном носителе или доступно на сайте www.ao-rim.ru.

• ¹¹⁾ Поставляется по отдельному заказу.
