№284 от 07.02.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 302438
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию
и метрологии от 4 августа 2021 г. № 1622 "О внесении изменений в сведения об утвержденном типе средств измерений"
Приказы по основной деятельности по агентству Вн. Приказ № 284 от 07.02.2022
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» февраля 2022 г. № 284
Лист № 1 Регистрационный № 71005-18 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3
Назначение средства измеренийРасходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 предназначены для измерений объемного расхода и объема жидкости.
Описание средства измеренийПринцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времен прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 по потоку и против потока пропорциональна объемному расходу жидкости.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 состоят из шести ультразвуковых преобразователей LX, установленных в корпусе из углеродистой или нержавеющей стали, и электронно-вычислительного блока XMT.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 с электронновычислительным блоком XMT1000 имеют обозначение модели PF10-Z3.
Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.
Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 выполняет следующие функции:
-
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
-
- вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;
-
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
-
- индикация измеренных и вычисленных значений;
-
- передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;
-
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3 приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3
жидкости
не предусмотрено. Нанесение знака поверки ультразвуковые PanaFlow Z3 не предусмотрено.
на расходомеры-счетчики

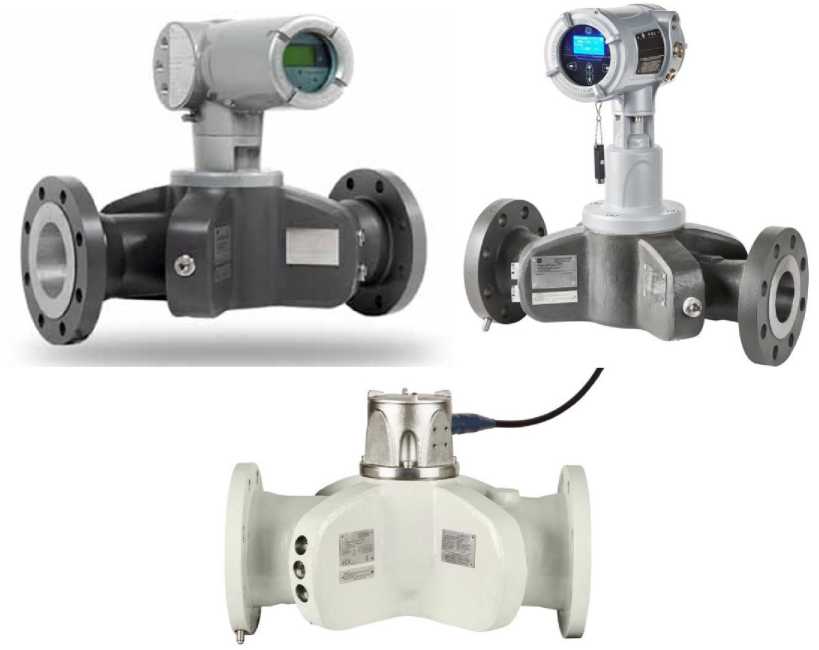

Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3
Расходомеры-счетчики жидкости ультразвуковые PanaFlow Z3 имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.
Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.
Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow Z3 или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MPU Software (Flow Board software revision) |
MODBUS MAP (Flow Board software revision) |
|
Номер версии (идентификационный номер) ПО* |
3120 и выше, 3.2.4.7 и выше |
2.8.8 и выше, 4.1.9 и выше |
|
Цифровой идентификатор ПО |
- |
- |
* номер версии приведен в паспорте
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3
|
Наименование характеристики |
г |
Значение | |||||||||
|
Номинальный диаметр |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
Наименьший объемный расход, м3/ч |
9,1 |
14,1 |
31,8 |
56,5 |
83 |
118 |
143 |
187 |
237 |
293 |
424 |
|
Наибольший объемный расход*, м3/ч |
220 |
340 |
760 |
1360 |
2085 |
2950 |
3563 |
4670 |
5928 |
7337 |
10601 |
|
Диапазон скорости потока, м/с |
от 0,03 до 12,19 | ||||||||||
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, % |
±0,5; ±0,25** | ||||||||||
|
* Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определен диапазоном калибровки изготовителя); ** Специальное исполнение с поверкой проливным методом во всем диапазоне объемного расхода. | |||||||||||
Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow Z3
|
Наименование характеристики |
Значение |
|
Номинальный диаметр |
DN80 DN100 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 |
|
Измеряемая среда |
однофазные жидкости с высокой звукопроводимостью |
|
Температура измеряемой среды, °С
|
от -28,9 до +80 от -40 до +85 |
|
Максимальное давление измеряемой среды, МПа |
24 |
|
Выходные сигналы |
аналоговый* (от 4 до 20 мА); частотный (от 0 до 10000 Гц); импульсный |
|
Цифровые интерфейсы связи |
Modbus RS485, HART, Foundation Fieldbus FISCO |
|
Параметры электрического питания:
|
220tH 50±2 от 12 до 28 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Наименование характеристики |
Значение | ||||||||||
|
Номинальный диаметр |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
Габаритные размеры**, мм, не более | |||||||||||
|
- длина |
508 |
508 |
661 |
762 |
812 |
914 |
1016 |
1066 |
1270 |
1320 | |
|
- высота |
540 |
578 |
648 |
707 |
783 |
834 |
875 |
974 |
1088 |
1199 | |
|
- ширина |
247 |
297 |
355 |
401 |
493 |
540 |
577 |
615 |
740 |
832 | |
|
Масса**, кг, не более: |
75 |
103 |
163 |
232 |
367 |
467 |
554 |
731 |
878 |
1100 |
1525 |
|
Условия эксплуатации: | |||||||||||
|
- температура окружающей среды для | |||||||||||
|
исполнения с корпусом из нержавеющей стали, °С |
от -40 до +60*** | ||||||||||
|
- температура окружающей среды для | |||||||||||
|
исполнения с корпусом из углеродистой стали, °С |
от -40 до +50*** | ||||||||||
|
- относительная влажность, %, не более |
до 95 % без конденсации влаги | ||||||||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||||||||||
|
Средний срок службы, лет |
25 | ||||||||||
|
Средняя наработка на отказ, ч |
60000 | ||||||||||
|
Маркировка взрывозащиты |
1Exd IIB+H2 T6 Gb | ||||||||||
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66 | ||||||||||
|
* Применение аналогового выходного сигнала, может вызывать появление дополнительной погрешности. | |||||||||||
|
**Приведены максимальные значения, точные значения зависят от исполнения и приведены в технической документации. | |||||||||||
|
*** Температура работы дисплея от минус 25 °С. | |||||||||||
наносится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.
Комплектность средства измеренийТаблица 4 - Комплектность расходомеров-счетчиков жидкости ультразвуковых
PanaFlow Z3
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
PanaFlow Z3 |
1 шт. |
|
Программный пакет Vitality* |
- |
1 экз. |
|
Руководство по эксплуатации |
910-311 |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 0704-1-2017 (с изменением № 1) |
1 экз. |
|
* поставляется дополнительно по заказу. | ||
приведены в разделе 1.2 «Принципы работы» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым PanaFlow Z3Приказ Росстандарта №256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC, США
ИзготовительФирма «Baker Hughes EMEA Unlimited Company», Ирландия
Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland Телефон: +353 61 470 200
Web-сайт: www.bakerhughesds.com
Фирма «Panametrics LLC», США
Адрес: 1100 Technology Park Drive, Billerica, MA 01821, USA
Телефон: +1 978 437 1224
Web-сайт: www.bakerhughesds.com
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 а
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.
В части вносимых изменений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361 г. Москва, пр. Озерная, д.46
Телефон: (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13 от 29.03.2018 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
07 февраля 2022 г.
№ 284
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 4 августа 2021 г. № 1622 «О внесении изменений в сведения об утвержденном типе средств измерений»
В связи с технической ошибкой приказываю:
-
1. Внести изменения в приложение к приказу от 4 августа 2021 г. № 1622 «О внесении изменений в сведения об утвержденном типе средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
А.П.Шалаев
