Регистрационный № 78946-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сита лабораторные серии РП
Назначение средства измеренийСита лабораторные серии РП (далее - сита) предназначены для определения размеров частиц при просеивании дисперсных продуктов.
Описание средства измеренийПринцип действия сит лабораторных серии РП основан на разделении сыпучих материалов по размеру их частиц в сравнении с нормированным (действительным) значением ячеек сит.
Сита состоят из металлической просеивающей поверхности, закрепленной в обечайке круглой формы. Просеивающая поверхность представлена металлической проволочной сеткой или перфорированной металлической пластиной, которая имеет круглые или квадратные отверстия. Сетки сит изготавливаются из нержавеющей, бронзовой или латунной металлической проволоки. Просеивающая поверхность сит из перфорированной пластины изготавливается из нержавеющей стали.
Сита выпускаются в следующих 10 модификациях РП-ХХХ-СН-К, РП-ХХХ-СН-В, РП-ХХХ-СЛ-Н, РП-ХХХ-СБ-Н, РП-ХХХ-СЛ-В, РП-ХХХ-СБ-В, РП-ХХХ-СЛ-К, РП-ХХХ-СБ-К, РП-ХХХ-ПКв-Н, РП-ХХХ-ПКр-Н которые отличаются метрологическими характеристиками, материалом и видом просеивающей поверхности, высотой и диаметром обечайки.
В обозначении сита РП-ХХХ-ПФМ-Т:
-
- ХХХ - номинальный диаметр обечайки (100, 120, 200, 300, 400, и 500 мм);
-
- П - вид просеивающей поверхности (С - металлическая проволочная сетка, П - перфорированная металлическая пластина);
-
- Ф - форма ячейки, указывается только для сит из перфорированной металлической пластины (Кв - квадратное отверстие, Кр - круглое отверстие);
-
- М - материал просеивающей поверхности, указывается только для сит с просеивающей поверхностью из металлической проволочной сетки (Н - нержавеющая сталь, Б - бронза, Л - латунь);
-
- Т - точность изготовления (К - контрольная, Н - нормальная, В - высокая).
Общий вид средства измерений представлен на рисунке 1.

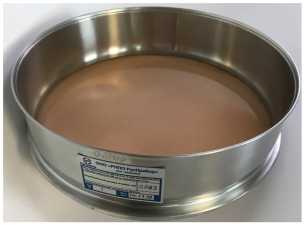

а) сита с просеивающей поверхностью из металлической проволочной сетки

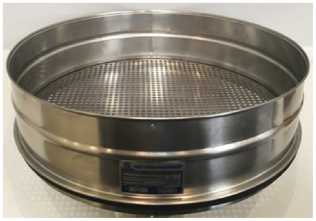

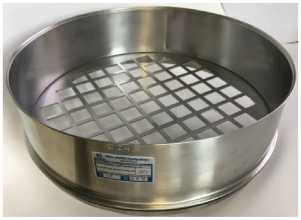

б) сита с просеивающей поверхностью из перфорированной металлической пластины
Рисунок 1 - Общий вид средства измерений
Пломбирование сит лабораторных серии РП не предусмотрено.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиВ миллиметрах
Таблица 1 - Метрологические характеристики сит лабораторных серии РП модификации РП-ХХХ-СН-К
|
Номинальные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимальног о размера ячейки +X |
среднего размера ячеек ±Y |
промежуточног о размера ячейки +Z |
предпочтит ельный размер dnom |
допустимый диапазон | ||
|
dmax |
dmin | |||||
|
125 |
4,51 |
3,66 |
4,09 |
8,0 |
9,2 |
6,8 |
|
112 |
4,15 |
3,29 |
3,72 |
8,0 |
9,2 |
6,8 |
|
106 |
3,99 |
3,12 |
3,55 |
6,3 |
7,2 |
5,4 |
|
100 |
3,82 |
2,94 |
3,38 |
6,3 |
7,2 |
5,4 |
|
90 |
3,53 |
2,66 |
3,09 |
6,3 |
7,2 |
5,4 |
|
80 |
3,24 |
2,37 |
2,80 |
6,3 |
7,2 |
5,4 |
|
75 |
3,09 |
2,22 |
2,60 |
6,3 |
7,2 |
5,4 |
|
71 |
2,97 |
2,10 |
2,54 |
5,6 |
6,4 |
4,8 |
|
63 |
2,71 |
1,80 |
2,29 |
5,6 |
6,4 |
4,8 |
|
56 |
2,49 |
1,67 |
2,08 |
5,0 |
5,8 |
4,3 |
|
53 |
2,39 |
1,58 |
1,99 |
5,0 |
5,8 |
4,3 |
|
Номи нальные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимальног о размера ячейки +X |
среднего размера ячеек ±Г |
промежуточног о размера ячейки +Z |
предпочтит ельный размер dnom |
допустимый диапазон | ||
|
dmax |
dmin | |||||
|
50 |
2,29 |
1,49 |
1,89 |
5,0 |
5,8 |
4,3 |
|
45 |
2,12 |
1,35 |
1,73 |
4,5 |
5,2 |
3,8 |
Продолжение таблицы 1
В миллиметрах
|
Номинальные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимальног о размера ячейки +X |
среднего размера ячеек ±Г |
промежуточног о размера ячейки +Z |
предпочтит ельный размер dnom |
допустимый диапазон | ||
|
dmax |
dmin | |||||
|
40 |
1,94 |
1,20 |
1,57 |
4,5 |
5,2 |
3,8 |
|
37,5 |
1,85 |
1,13 |
1,49 |
4,5 |
5,2 |
3,8 |
|
35,5 |
1,78 |
1,07 |
1,42 |
4,0 |
4,6 |
3,4 |
|
31,5 |
1,63 |
0,95 |
1,29 |
4,0 |
4,6 |
3,4 |
|
28 |
1,50 |
0,85 |
1,17 |
3,6 |
4,1 |
3,0 |
|
26,5 |
1,44 |
0,80 |
1,12 |
3,6 |
4,1 |
3,0 |
|
25 |
1,38 |
0,76 |
1,07 |
3,6 |
4,1 |
3,0 |
|
22,4 |
1,27 |
0,68 |
0,98 |
3,6 |
4,1 |
3,0 |
|
20 |
1,17 |
0,61 |
0,89 |
3,2 |
3,6 |
2,7 |
|
19 |
1,13 |
0,58 |
0,85 |
3,2 |
3,6 |
2,7 |
|
18 |
1,08 |
0,55 |
0,82 |
3,15 |
3,60 |
2,70 |
|
16 |
0,99 |
0,49 |
0,74 |
3,15 |
3,60 |
2,70 |
|
14 |
0,90 |
0,43 |
0,67 |
2,80 |
3,20 |
2,40 |
|
13,2 |
0,86 |
0,41 |
0,64 |
2,80 |
3,20 |
2,40 |
|
12,5 |
0,83 |
0,39 |
0,61 |
2,50 |
2,90 |
2,10 |
|
11,2 |
0,77 |
0,35 |
0,56 |
2,50 |
2,90 |
2,10 |
|
10 |
0,71 |
0,31 |
0,51 |
2,50 |
2,90 |
2,10 |
|
9,5 |
0,68 |
0,30 |
0,49 |
2,24 |
2,60 |
1,90 |
|
9 |
0,65 |
0,28 |
0,47 |
2,24 |
2,60 |
1,90 |
|
8 |
0,60 |
0,25 |
0,43 |
2,00 |
2,30 |
1,70 |
|
7,1 |
0,55 |
0,22 |
0,38 |
1,80 |
2,10 |
1,50 |
|
7 |
0,55 |
0,22 |
0,38 |
1,80 |
2,10 |
1,50 |
|
6,7 |
0,53 |
0,21 |
0,37 |
1,80 |
2,10 |
1,50 |
|
6,3 |
0,51 |
0,20 |
0,35 |
1,80 |
2,10 |
1,50 |
|
6 |
0,50 |
0,19 |
0,35 |
1,80 |
2,10 |
1,40 |
|
5,6 |
0,47 |
0,18 |
0,32 |
1,60 |
1,90 |
1,30 |
|
5 |
0,43 |
0,16 |
0,29 |
1,60 |
1,90 |
1,30 |
|
4,75 |
0,41 |
0,15 |
0,28 |
1,60 |
1,90 |
1,30 |
|
4,5 |
0,40 |
0,14 |
0,27 |
1,40 |
1,70 |
1,20 |
|
4 |
0,37 |
0,13 |
0,25 |
1,40 |
1,70 |
1,20 |
|
3,55 |
0,34 |
0,11 |
0,23 |
1,25 |
1,50 |
1,06 |
|
3,35 |
0,32 |
0,11 |
0,22 |
1,25 |
1,50 |
1,06 |
|
3,15 |
0,31 |
0,10 |
0,21 |
1,25 |
1,50 |
1,06 |
|
3 |
0,30 |
0,09 |
0,20 |
1,20 |
1,50 |
0,95 |
|
2,8 |
0,29 |
0,09 |
0,19 |
1,12 |
1,30 |
0,95 |
|
2,5 |
0,26 |
0,08 |
0,17 |
1,00 |
1,15 |
0,85 |
|
2,36 |
0,25 |
0,08 |
0,17 |
1,00 |
1,15 |
0,85 |
|
2,24 |
0,24 |
0,07 |
0,16 |
0,90 |
1,04 |
0,77 |
|
Номи нальные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимальног о размера ячейки +X |
среднего размера ячеек ±Г |
промежуточног о размера ячейки +Z |
предпочтит ельный размер dnom |
допустимый диапазон | ||
|
dmax |
dmin | |||||
|
2,2 |
0,23 |
0,07 |
0,15 |
0,90 |
1,04 |
0,77 |
|
2 |
0,23 |
0,07 |
0,15 |
0,90 |
1,04 |
0,77 |
|
1,8 |
0,21 |
0,06 |
0,14 |
0,80 |
0,92 |
0,68 |
|
1,7 |
0,20 |
0,06 |
0,13 |
0,80 |
0,92 |
0,68 |
|
1,6 |
0,19 |
0,05 |
0,12 |
0,80 |
0,92 |
0,68 |
|
1,5 |
0,19 |
0,05 |
0,12 |
0,80 |
0,92 |
0,60 |
|
1,4 |
0,18 |
0,05 |
0,11 |
0,71 |
0,82 |
0,60 |
Продолжение таблицы 1
В миллиметрах
|
Номинальные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимальног о размера ячейки +X |
среднего размера ячеек ±Г |
промежуточно го размера ячейки +Z |
предпочти тельный размер dnom |
допустимый диапазон | ||
|
dmax |
d^in | |||||
|
1,25 |
0,16 |
0,04 |
0,10 |
0,63 |
0,72 |
0,54 |
|
1,2 |
0,16 |
0,04 |
0,10 |
0,63 |
0,72 |
0,54 |
|
1,18 |
0,16 |
0,04 |
0,10 |
0,63 |
0,72 |
0,54 |
|
1,12 |
0,15 |
0,04 |
0,10 |
0,56 |
0,64 |
0,48 |
|
1 |
0,14 |
0,03 |
0,09 |
0,56 |
0,64 |
0,48 |
|
0,9 |
0,131 |
0,031 |
0,081 |
0,50 |
0,58 |
0,43 |
|
0,85 |
0,127 |
0,029 |
0,078 |
0,50 |
0,58 |
0,43 |
|
0,8 |
0,122 |
0,028 |
0,075 |
0,45 |
0,52 |
0,38 |
|
0,71 |
0,112 |
0,025 |
0,069 |
0,45 |
0,52 |
0,38 |
|
0,7 |
0,112 |
0,025 |
0,069 |
0,450 |
0,520 |
0,340 |
|
0,67 |
0,108 |
0,023 |
0,065 |
0,425 |
0,480 |
0,340 |
|
0,63 |
0,104 |
0,022 |
0,063 |
0,400 |
0,460 |
0,340 |
|
0,6 |
0,101 |
0,021 |
0,061 |
0,400 |
0,460 |
0,340 |
|
0,56 |
0,096 |
0,020 |
0,058 |
0,355 |
0,410 |
0,300 |
|
0,5 |
0,089 |
0,018 |
0,054 |
0,315 |
0,360 |
0,270 |
|
0,45 |
0,084 |
0,016 |
0,050 |
0,280 |
0,320 |
0,240 |
|
0,425 |
0,081 |
0,016 |
0,048 |
0,280 |
0,320 |
0,240 |
|
0,4 |
0,078 |
0,015 |
0,047 |
0,250 |
0,290 |
0,210 |
|
0,355 |
0,072 |
0,013 |
0,043 |
0,224 |
0,260 |
0,190 |
|
0,315 |
0,067 |
0,012 |
0,040 |
0,200 |
0,230 |
0,170 |
|
0,3 |
0,065 |
0,012 |
0,038 |
0,200 |
0,230 |
0,170 |
|
0,28 |
0,062 |
0,011 |
0,037 |
0,180 |
0,210 |
0,150 |
|
0,25 |
0,058 |
0,010 |
0,034 |
0,160 |
0,190 |
0,130 |
|
0,224 |
0,054 |
0,009 |
0,032 |
0,160 |
0,190 |
0,130 |
|
0,212 |
0,052 |
0,009 |
0,030 |
0,140 |
0,170 |
0,120 |
|
0,2 |
0,050 |
0,008 |
0,029 |
0,140 |
0,170 |
0,120 |
|
0,18 |
0,047 |
0,008 |
0,027 |
0,125 |
0,150 |
0,106 |
|
0,16 |
0,044 |
0,007 |
0,025 |
0,112 |
0,130 |
0,095 |
|
0,15 |
0,043 |
0,007 |
0,025 |
0,100 |
0,115 |
0,085 |
|
0,14 |
0,041 |
0,006 |
0,024 |
0,100 |
0,115 |
0,085 |
|
0,125 |
0,038 |
0,006 |
0,022 |
0,090 |
0,104 |
0,077 |
|
0,112 |
0,036 |
0,005 |
0,021 |
0,080 |
0,092 |
0,068 |
|
0,106 |
0,035 |
0,005 |
0,020 |
0,071 |
0,082 |
0,060 |
|
0,1 |
0,034 |
0,005 |
0,019 |
0,071 |
0,082 |
0,054 |
|
0,09 |
0,032 |
0,005 |
0,018 |
0,063 |
0,072 |
0,054 |
|
0,08 |
0,030 |
0,004 |
0,017 |
0,056 |
0,064 |
0,048 |
|
0,075 |
0,029 |
0,004 |
0,017 |
0,050 |
0,058 |
0,043 |
|
0,071 |
0,028 |
0,004 |
0,016 |
0,050 |
0,058 |
0,043 |
|
0,063 |
0,026 |
0,004 |
0,015 |
0,045 |
0,052 |
0,038 |
|
0,06 |
0,025 |
0,004 |
0,014 |
0,042 |
0,050 |
0,034 |
|
0,056 |
0,025 |
0,004 |
0,014 |
0,040 |
0,046 |
0,034 |
|
0,053 |
0,024 |
0,003 |
0,014 |
0,036 |
0,041 |
0,031 |
|
0,05 |
0,023 |
0,003 |
0,013 |
0,036 |
0,041 |
0,031 |
|
0,045 |
0,022 |
0,003 |
0,013 |
0,032 |
0,037 |
0,027 |
|
0,04 |
0,021 |
0,003 |
0,012 |
0,032 |
0,037 |
0,027 |
|
* Номинальное значение выбирается заказчиком из приведенных в таблице номинальных размеров ячеек. | ||||||
Таблица 2 - Метрологические характеристики сит лабораторных серии РП модификации РП-ХХХ-СН-В
В
|
Номиналь ные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимальног о размера ячейки +X |
среднего размера ячеек ±Y |
промежуточног о размера ячейки +Z |
предпочти тельный размер dnom |
допустимый диапазон | ||
|
dmax |
dmax | |||||
|
0,038 |
0,020 |
0,003 |
0,011 |
0,030 |
0,035 |
0,024 |
|
0,036 |
0,020 |
0,003 |
0,011 |
0,030 |
0,035 |
0,024 |
|
0,032 |
0,019 |
0,003 |
0,011 |
0,028 |
0,033 |
0,023 |
|
0,03 |
0,018 |
0,003 |
0,010 |
0,028 |
0,033 |
0,021 |
|
0,025 |
0,016 |
0,003 |
0,009 |
0,025 |
0,029 |
0,021 |
|
0,02 |
0,014 |
0,002 |
0,008 |
0,020 |
0,023 |
0,017 |
|
8 |
1,600 |
0,480 |
1,040 |
1,70 |
2,00 |
1,00 |
|
7 |
1,400 |
0,420 |
0,910 |
1,50 |
1,80 |
0,70 |
|
6 |
1,200 |
0,360 |
0,780 |
1,50 |
2,00 |
0,70 |
|
5 |
1,000 |
0,300 |
0,650 |
1,30 |
1,90 |
0,70 |
|
4 |
1,000 |
0,240 |
0,620 |
1,20 |
1,70 |
0,60 |
|
3,2 |
0,800 |
0,192 |
0,496 |
1,00 |
1,30 |
0,50 |
|
3 |
0,750 |
0,180 |
0,465 |
0,95 |
1,30 |
0,45 |
|
2,8 |
0,700 |
0,168 |
0,434 |
0,95 |
1,30 |
0,45 |
|
2,5 |
0,625 |
0,150 |
0,388 |
0,85 |
1,15 |
0,40 |
|
2,2 |
0,550 |
0,132 |
0,341 |
0,77 |
1,04 |
0,45 |
|
2 |
0,500 |
0,120 |
0,310 |
0,77 |
1,04 |
0,40 |
|
1,8 |
0,450 |
0,108 |
0,279 |
0,60 |
1,04 |
0,36 |
|
1,7 |
0,400 |
0,096 |
0,248 |
0,68 |
0,92 |
0,32 |
|
1,6 |
0,400 |
0,096 |
0,248 |
0,68 |
0,92 |
0,32 |
|
1,4 |
0,350 |
0,084 |
0,217 |
0,60 |
0,82 |
0,32 |
|
1,25 |
0,313 |
0,075 |
0,194 |
0,54 |
0,72 |
0,32 |
|
1,2 |
0,300 |
0,072 |
0,186 |
0,50 |
0,65 |
0,32 |
|
1,18 |
0,300 |
0,072 |
0,186 |
0,50 |
0,65 |
0,32 |
|
1 |
0,250 |
0,060 |
0,155 |
0,40 |
0,58 |
0,25 |
|
0,9 |
0,225 |
0,054 |
0,140 |
0,40 |
0,58 |
0,25 |
|
0,85 |
0,225 |
0,054 |
0,130 |
0,40 |
0,58 |
0,25 |
|
0,8 |
0,200 |
0,048 |
0,124 |
0,40 |
0,50 |
0,25 |
|
0,71 |
0,1775 |
0,0426 |
0,1100 |
0,40 |
0,50 |
0,25 |
|
0,7 |
0,1750 |
0,0420 |
0,1090 |
0,40 |
0,50 |
0,25 |
|
0,67 |
0,1675 |
0,0402 |
0,1040 |
0,32 |
0,40 |
0,25 |
|
Номиналь ные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимальног о размера ячейки +X |
среднего размера ячеек ±Y |
промежуточног о размера ячейки +Z |
предпочти тельный размер dnom |
допустимый диапазон | ||
|
dmax |
dmax | |||||
|
0,63 |
0,1575 |
0,0378 |
0,0980 |
0,32 |
0,40 |
0,25 |
|
0,6 |
0,1500 |
0,0360 |
0,0930 |
0,25 |
0,40 |
0,20 |
|
0,56 |
0,1400 |
0,0336 |
0,0870 |
0,25 |
0,32 |
0,18 |
|
0,5 |
0,1250 |
0,0300 |
0,0780 |
0,25 |
0,30 |
0,20 |
|
0,45 |
0,1125 |
0,0270 |
0,0700 |
0,25 |
0,30 |
0,20 |
|
0,425 |
0,1063 |
0,0255 |
0,0660 |
0,25 |
0,30 |
0,18 |
|
0,4 |
0,1000 |
0,0240 |
0,0620 |
0,25 |
0,30 |
0,18 |
|
0,355 |
0,0888 |
0,0213 |
0,0550 |
0,25 |
0,30 |
0,15 |
|
0,315 |
0,0850 |
0,0189 |
0,0490 |
0,20 |
0,25 |
0,13 |
|
0,3 |
0,0850 |
0,0180 |
0,0470 |
0,20 |
0,23 |
0,12 |
|
0,28 |
0,0850 |
0,0168 |
0,0430 |
0,18 |
0,20 |
0,10 |
|
0,25 |
0,0850 |
0,0150 |
0,0390 |
0,16 |
0,20 |
0,10 |
|
0,224 |
0,0850 |
0,0134 |
0,0350 |
0,14 |
0,18 |
0,08 |
Продолжение таблицы 2
В миллиметрах
|
Номинал ьные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимального размера одной ячейки +X |
среднего размера ячеек ±Y |
промежуточно го размера ячейки +Z |
предпочти тельный размер dno m |
допустимый диапазон | ||
|
dmax |
dmax | |||||
|
0,2 12 |
0,0850 |
0,0127 |
0,0330 |
0,14 |
0,18 |
0,08 |
|
0,2 |
0,0850 |
0,0120 |
0,0320 |
0,12 |
0,16 |
0,07 |
|
0,18 |
0,0820 |
0,0120 |
0,0300 |
0,12 |
0,14 |
0,06 |
|
0,16 |
0,0800 |
0,0110 |
0,0300 |
0,12 |
0,14 |
0,06 |
|
0,15 |
0,0800 |
0,0110 |
0,0280 |
0,090 |
0,120 |
0,055 |
|
0,14 |
0,071 |
0,010 |
0,028 |
0,090 |
0,100 |
0,055 |
|
0,125 |
0,056 |
0,010 |
0,028 |
0,080 |
0,100 |
0,050 |
|
0,112 |
0,550 |
0,086 |
0,027 |
0,065 |
0,100 |
0,050 |
|
0,1 |
0,054 |
0,086 |
0,027 |
0,065 |
0,100 |
0,050 |
|
0,09 |
0,052 |
0,0082 |
0,026 |
0,060 |
0,100 |
0,045 |
|
0,08 |
0,048 |
0,0074 |
0,024 |
0,055 |
0,085 |
0,040 |
|
0,075 |
0,040 |
0,0068 |
0,022 |
0,050 |
0,065 |
0,030 |
|
0,071 |
0,038 |
0,0060 |
0,020 |
0,040 |
0,060 |
0,030 |
|
0,063 |
0,036 |
0,0050 |
0,018 |
0,045 |
0,052 |
0,028 |
|
0,056 |
0,034 |
0,0045 |
0,018 |
0,040 |
0,046 |
0,028 |
|
0,05 |
0,032 |
0,0040 |
0,016 |
0,036 |
0,042 |
0,021 |
|
0,045 |
0,031 |
0,0040 |
0,015 |
0,032 |
0,037 |
0,020 |
|
0,04 |
0,030 |
0,0035 |
0,015 |
0,032 |
0,037 |
0,020 |
|
0,03 |
0,028 |
0,0036 |
0,015 |
0,028 |
0,033 |
0,018 |
|
0,025 |
0,026 |
0,0032 |
0,010 |
0,025 |
0,030 |
0,018 |
* Номинальное значение выбирается заказчиком из приведенных в таблице номинальных размеров ячеек.
Таблица 3 - Метрологические характеристики сит лабораторных серии РП модификаций РП-ХХХ-СЛ-Н и РП-ХХХ-СБ-Н
В миллиметрах
|
Номинал ьные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимального размера ячейки +X |
среднего размера ячеек ±Г |
промежуточног о размера ячейки +Z |
предпочти тельный размер dnom |
допустимый диапазон | ||
|
dmax |
dmin | |||||
|
2,5 |
0,880 |
0,150 |
0,515 |
0,500 |
0,520 |
0,480 |
|
2 |
0,700 |
0,120 |
0,410 |
0,500 |
0,520 |
0,480 |
|
1,8 |
0,630 |
0,110 |
0,370 |
0,500 |
0,520 |
0,470 |
|
1,6 |
0,560 |
0,100 |
0,330 |
0,500 |
0,520 |
0,480 |
|
1,5 |
0,510 |
0,090 |
0,300 |
0,500 |
0,520 |
0,385 |
|
1,25 |
0,450 |
0,080 |
0,265 |
0,400 |
0,415 |
0,385 |
|
1 |
0,370 |
0,070 |
0,220 |
0,400 |
0,415 |
0,385 |
|
0,9 |
0,340 |
0,060 |
0,200 |
0,400 |
0,415 |
0,385 |
|
0,8 |
0,310 |
0,060 |
0,185 |
0,300 |
0,315 |
0,285 |
|
0,71 |
0,280 |
0,050 |
0,165 |
0,300 |
0,315 |
0,285 |
|
0,7 |
0,280 |
0,050 |
0,165 |
0,300 |
0,315 |
0,285 |
|
0,63 |
0,250 |
0,050 |
0,150 |
0,300 |
0,315 |
0,285 |
|
0,56 |
0,220 |
0,040 |
0,130 |
0,250 |
0,265 |
0,235 |
Продолжение таблицы 3
В миллиметрах
|
Номинал ьные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимального размера одной ячейки +X |
среднего размера ячеек ±Y |
промежуточно го размера ячейки +Z |
предпочти тельный размер dno m |
допустимый диапазон | ||
|
dmax |
dmax | |||||
|
0,5 |
0,210 |
0,040 |
0,125 |
0,250 |
0,265 |
0,235 |
|
0,45 |
0,194 |
0,032 |
0,113 |
0,200 |
0,215 |
0,185 |
|
0,4 |
0,180 |
0,029 |
0,105 |
0,160 |
0,170 |
0,150 |
|
0,355 |
0,163 |
0,026 |
0,095 |
0,160 |
0,170 |
0,150 |
|
0,315 |
0,151 |
0,024 |
0,0875 |
0,160 |
0,170 |
0,150 |
|
0,3 |
0,145 |
0,023 |
0,0840 |
0,160 |
0,220 |
0,130 |
|
0,28 |
0,140 |
0,022 |
0,0810 |
0,140 |
0,150 |
0,130 |
|
0,25 |
0,125 |
0,020 |
0,0725 |
0,120 |
0,130 |
0,110 |
|
0,224 |
0,116 |
0,018 |
0,0670 |
0,120 |
0,130 |
0,110 |
|
0,2 |
0,106 |
0,016 |
0,0610 |
0,120 |
0,130 |
0,110 |
|
0,18 |
0,099 |
0,015 |
0,0570 |
0,120 |
0,130 |
0,110 |
|
0,16 |
0,091 |
0,014 |
0,0525 |
0,100 |
0,110 |
0,090 |
|
0,15 |
0,086 |
0,013 |
0,0495 |
0,100 |
0,130 |
0,084 |
|
0,14 |
0,081 |
0,012 |
0,0465 |
0,090 |
0,110 |
0,084 |
|
0,125 |
0,074 |
0,011 |
0,0425 |
0,080 |
0,096 |
0,074 |
|
0,112 |
0,067 |
0,010 |
0,0385 |
0,080 |
0,096 |
0,074 |
|
0,1 |
0,060 |
0,009 |
0,0345 |
0,060 |
0,086 |
0,054 |
|
0,09 |
0,055 |
0,009 |
0,0320 |
0,060 |
0,086 |
0,054 |
|
0,08 |
0,050 |
0,008 |
0,0290 |
0,055 |
0,066 |
0,051 |
|
0,075 |
0,047 |
0,0075 |
0,0273 |
0,055 |
0,066 |
0,051 |
|
0,071 |
0,045 |
0,007 |
0,0260 |
0,050 |
0,059 |
0,046 |
|
0,063 |
0,041 |
0,007 |
0,0240 |
0,040 |
0,054 |
0,036 |
|
0,056 |
0,038 |
0,006 |
0,0220 |
0,040 |
0,054 |
0,036 |
|
0,05 |
0,034 |
0,006 |
0,0200 |
0,036 |
0,044 |
0,032 |
|
0,045 |
0,031 |
0,005 |
0,0180 |
0,036 |
0,044 |
0,032 |
|
0,04 |
0,028 |
0,004 |
0,0160 |
0,030 |
0,040 |
0,026 |
Номинал ьные размеры ячеек W*
|
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимального размера одной ячейки +X |
среднего размера ячеек ±Y |
промежуточно го размера ячейки +Z |
предпочти тельный размер dno m |
допустимый диапазон | |
|
dmax |
dmax | ||||
* Сита модификации РП-ХХХ-СБ-Н изготавливаются с номинальным размером ячейки от 0,04 до 0,16 мм, сита модификации РП-ХХХ-СЛ-Н изготавливаются с номинальным размером ячейки от 0,071 до 2,5 мм. Номинальное значение выбирается заказчиком из приведенных в таблице номинальных размеров ячеек.
В
Таблица 4 - Метрологические характеристики сит лабораторных серии РП модификаций
РП-ХХХ-СЛ-В, РП-ХХХ-СБ-В
|
Номинал ьные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимального размера ячейки +X |
среднего размера ячеек ±Y |
промежуточног о размера ячейки +Z |
предпочти тельный размер dnom |
допустимый диапазон | ||
|
dmax |
dmin | |||||
|
2,5 |
0,450 |
0,140 |
0,295 |
0,500 |
0,515 |
0,485 |
|
2 |
0,360 |
0,110 |
0,235 |
0,500 |
0,515 |
0,485 |
|
1,8 |
0,325 |
0,100 |
0,2125 |
0,500 |
0,515 |
0,470 |
|
1,6 |
0,290 |
0,090 |
0,190 |
0,500 |
0,515 |
0,485 |
Продолжение таблицы 4
В миллиметрах
|
Номинал ьные размеры ячеек W* |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимального размера одной ячейки +X |
среднего размера ячеек ±Y |
промежуточно го размера ячейки +Z |
предпочти тельный размер dno m |
допустимый диапазон | ||
|
dmax |
dmax | |||||
|
1,5 |
0,270 |
0,090 |
0,180 |
0,500 |
0,515 |
0,388 |
|
1,25 |
0,230 |
0,070 |
0,150 |
0,400 |
0,412 |
0,388 |
|
1 |
0,200 |
0,060 |
0,130 |
0,400 |
0,412 |
0,388 |
|
0,9 |
0,180 |
0,050 |
0,115 |
0,400 |
0,412 |
0,388 |
|
0,8 |
0,160 |
0,050 |
0,105 |
0,300 |
0,308 |
0,292 |
|
0,71 |
0,140 |
0,040 |
0,090 |
0,300 |
0,308 |
0,292 |
|
0,7 |
0,140 |
0,040 |
0,090 |
0,300 |
0,308 |
0,292 |
|
0,63 |
0,130 |
0,040 |
0,085 |
0,300 |
0,308 |
0,292 |
|
0,56 |
0,110 |
0,030 |
0,070 |
0,250 |
0,258 |
0,242 |
|
0,5 |
0,100 |
0,030 |
0,065 |
0,250 |
0,258 |
0,242 |
|
0,45 |
0,099 |
0,027 |
0,063 |
0,200 |
0,208 |
0,192 |
|
0,4 |
0,096 |
0,024 |
0,060 |
0,160 |
0,165 |
0,155 |
|
0,355 |
0,089 |
0,021 |
0,055 |
0,160 |
0,165 |
0,155 |
|
0,315 |
0,079 |
0,019 |
0,049 |
0,160 |
0,165 |
0,155 |
|
0,3 |
0,074 |
0,018 |
0,046 |
0,160 |
0,220 |
0,135 |
|
0,28 |
0,070 |
0,017 |
0,0435 |
0,140 |
0,145 |
0,135 |
|
0,25 |
0,068 |
0,015 |
0,0415 |
0,120 |
0,125 |
0,115 |
|
0,224 |
0,067 |
0,014 |
0,0405 |
0,120 |
0,125 |
0,115 |
|
0,2 |
0,060 |
0,012 |
0,0360 |
0,120 |
0,125 |
0,115 |
|
0,18 |
0,054 |
0,012 |
0,0330 |
0,120 |
0,125 |
0,115 |
|
0,16 |
0,048 |
0,012 |
0,0300 |
0,100 |
0,105 |
0,095 |
|
0,15 |
0,047 |
0,011 |
0,0290 |
0,100 |
0,125 |
0,086 |
|
Номинал ьные размеры ячеек W1 |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимального размера одной ячейки +X |
среднего размера ячеек ±Y |
промежуточно го размера ячейки +Z |
предпочти тельный размер dno m |
допустимый диапазон | ||
|
dmax |
dmax | |||||
|
0,14 |
0,046 |
0,010 |
0,0280 |
0,090 |
0,105 |
0,086 |
|
0,125 |
0,044 |
0,009 |
0,0265 |
0,080 |
0,094 |
0,076 |
|
0,112 |
0,040 |
0,008 |
0,0240 |
0,080 |
0,094 |
0,076 |
|
0,1 |
0,040 |
0,008 |
0,0240 |
0,060 |
0,084 |
0,056 |
|
0,09 |
0,036 |
0,007 |
0,0215 |
0,060 |
0,084 |
0,056 |
|
0,08 |
0,032 |
0,006 |
0,0190 |
0,055 |
0,064 |
0,052 |
|
0,075 |
0,032 |
0,006 |
0,0190 |
0,055 |
0,064 |
0,052 |
|
0,071 |
0,032 |
0,006 |
0,0190 |
0,050 |
0,058 |
0,047 |
|
0,063 |
0,028 |
0,005 |
0,0165 |
0,040 |
0,053 |
0,037 |
|
0,056 |
0,028 |
0,005 |
0,0165 |
0,040 |
0,053 |
0,037 |
|
0,05 |
0,025 |
0,005 |
0,0150 |
0,036 |
0,043 |
0,033 |
|
0,045 |
0,023 |
0,004 |
0,0135 |
0,036 |
0,043 |
0,033 |
|
0,04 |
0,021 |
0,004 |
0,0125 |
0,030 |
0,039 |
0,027 |
В миллиметрах
Таблица 5 - Метрологические характеристики сит лабораторных серии РП модификаций
РП-ХХХ-СЛ-К, РП-ХХХ-СБ-К
|
Номиналь ные размеры ячеек W2 |
Допустимые отклонения |
Диаметр проволоки d | ||||
|
максимальног о размера ячейки +X |
среднего размера ячеек ±Г |
промежуточно го размера ячейки +Z |
предпочти тельный размер dno m |
допустимый диапазон | ||
|
dmax |
dmin | |||||
|
2,5 |
0,2600 |
0,0900 |
0,1750 |
0,500 |
0,515 |
0,485 |
|
2 |
0,2300 |
0,0700 |
0,1500 |
0,500 |
0,515 |
0,485 |
|
1,8 |
0,2100 |
0,0650 |
0,1375 |
0,500 |
0,515 |
0,470 |
|
1,6 |
0,1900 |
0,0600 |
0,1250 |
0,500 |
0,515 |
0,485 |
|
1,5 |
0,1800 |
0,0550 |
0,1175 |
0,500 |
0,515 |
0,388 |
|
1,25 |
0,1600 |
0,0400 |
0,1000 |
0,400 |
0,412 |
0,388 |
|
1 |
0,1400 |
0,0400 |
0,0900 |
0,400 |
0,412 |
0,388 |
|
0,9 |
0,1300 |
0,0300 |
0,0800 |
0,400 |
0,412 |
0,388 |
|
0,8 |
0,1200 |
0,0300 |
0,0750 |
0,300 |
0,308 |
0,292 |
|
0,71 |
0,1100 |
0,0300 |
0,0700 |
0,300 |
0,308 |
0,292 |
|
0,7 |
0,1100 |
0,0300 |
0,0700 |
0,300 |
0,308 |
0,292 |
|
0,63 |
0,1000 |
0,0300 |
0,0650 |
0,300 |
0,308 |
0,292 |
|
0,56 |
0,1000 |
0,0200 |
0,0600 |
0,250 |
0,258 |
0,242 |
|
0,5 |
0,0900 |
0,0200 |
0,0550 |
0,250 |
0,258 |
0,242 |
|
0,45 |
0,0840 |
0,0180 |
0,0510 |
0,200 |
0,208 |
0,192 |
|
0,4 |
0,0780 |
0,0160 |
0,0470 |
0,160 |
0,165 |
0,155 |
|
0,355 |
0,0720 |
0,0140 |
0,0430 |
0,160 |
0,165 |
0,155 |
|
0,315 |
0,0670 |
0,0130 |
0,0400 |
0,160 |
0,165 |
0,155 |
|
0,3 |
0,0650 |
0,0120 |
0,0385 |
0,160 |
0,220 |
0,135 |
|
0,28 |
0,0620 |
0,0110 |
0,0365 |
0,140 |
0,145 |
0,135 |
|
0,25 |
0,0580 |
0,0100 |
0,0340 |
0,120 |
0,125 |
0,115 |
|
0,224 |
0,0540 |
0,0090 |
0,0315 |
0,120 |
0,125 |
0,115 |
|
0,2 |
0,0500 |
0,0080 |
0,0290 |
0,120 |
0,125 |
0,115 |
|
0,18 |
0,0470 |
0,0080 |
0,0275 |
0,120 |
0,125 |
0,115 |
|
0,16 |
0,0440 |
0,0070 |
0,0255 |
0,100 |
0,105 |
0,095 |
|
0,15 |
0,0420 |
0,0070 |
0,0245 |
0,100 |
0,125 |
0,086 |
|
0,14 |
0,0410 |
0,0070 |
0,0240 |
0,090 |
0,105 |
0,086 |
|
0,125 |
0,0380 |
0,0060 |
0,0220 |
0,080 |
0,094 |
0,076 |
|
0,112 |
0,0360 |
0,0050 |
0,0205 |
0,080 |
0,094 |
0,076 |
|
0,1 |
0,0340 |
0,0050 |
0,0195 |
0,060 |
0,084 |
0,056 |
|
0,09 |
0,0320 |
0,0050 |
0,0185 |
0,060 |
0,084 |
0,056 |
|
0,08 |
0,0300 |
0,0040 |
0,0170 |
0,055 |
0,064 |
0,052 |
|
0,075 |
0,0290 |
0,0040 |
0,0165 |
0,055 |
0,064 |
0,052 |
|
0,071 |
0,0280 |
0,0040 |
0,0160 |
0,050 |
0,058 |
0,047 |
|
0,063 |
0,0260 |
0,0040 |
0,0150 |
0,040 |
0,053 |
0,037 |
|
0,056 |
0,0250 |
0,0040 |
0,0145 |
0,040 |
0,053 |
0,037 |
|
0,05 |
0,0230 |
0,0030 |
0,0130 |
0,036 |
0,043 |
0,033 |
|
0,045 |
0,0220 |
0,0030 |
0,0125 |
0,036 |
0,043 |
0,033 |
|
0,04 |
0,0210 |
0,0030 |
0,0120 |
0,030 |
0,039 |
0,027 |
В миллиметрах
Таблица 6 - Метрологические характеристики сит лабораторных серии РП модификаций
РП-ХХХ-ПКв-Н и РП-ХХХ-ПКр-Н
|
Номинальны е размеры отверстий D * |
Допустимые отклонения номинального размера отверстий, ± й |
Шаг р | ||
|
предпочтительный размер |
допустимый диапазон | |||
|
max |
min | |||
|
180 |
1,00 |
207,00 |
215,00 |
200,00 |
|
150 |
1,00 |
185,00 |
205,00 |
180,00 |
|
130 |
1,00 |
170,00 |
200,00 |
170,00 |
|
126 |
1,00 |
160,00 |
184,00 |
143,00 |
|
125 |
1,00 |
160,00 |
184,00 |
143,00 |
|
120 |
0,95 |
150,00 |
170,00 |
140,00 |
|
112 |
0,95 |
140,00 |
161,00 |
126,00 |
|
110 |
0,92 |
135,00 |
155,00 |
124,00 |
|
106 |
0,90 |
132,00 |
152,00 |
119,00 |
|
100 |
0,85 |
125,00 |
144,00 |
113,00 |
|
90 |
0,80 |
112,00 |
129,00 |
101,00 |
|
87,5 |
0,80 |
109,00 |
125,00 |
97,00 |
|
80 |
0,70 |
100,00 |
115,00 |
90,00 |
|
75 |
0,70 |
95,00 |
109,00 |
85,00 |
|
71 |
0,65 |
90,00 |
103,00 |
81,00 |
|
70 |
0,60 |
90,00 |
103,00 |
81,00 |
|
63 |
0,60 |
80,00 |
92,00 |
72,00 |
|
60 |
0,55 |
74,00 |
85,00 |
70,00 |
|
56 |
0,55 |
71,00 |
82,00 |
63,50 |
|
55 |
0,55 |
70,00 |
80,00 |
61,00 |
|
53 |
0,55 |
67,00 |
77,00 |
60,00 |
|
50 |
0,55 |
63,00 |
72,50 |
56,50 |
|
45 |
0,50 |
56,00 |
64,50 |
50,50 |
|
42,5 |
0,47 |
53,00 |
60,50 |
47,50 |
|
40 |
0,45 |
50,00 |
57,50 |
45,00 |
|
37,5 |
0,45 |
47,50 |
54,60 |
42,50 |
|
35,3 |
0,40 |
45,00 |
51,70 |
40,50 |
|
31,5 |
0,40 |
40,00 |
46,00 |
36,00 |
|
30 |
0,35 |
38,00 |
43,00 |
34,00 |
|
28 |
0,35 |
35,50 |
40,80 |
31,80 |
|
26,5 |
0,35 |
33,50 |
38,50 |
30,00 |
|
25 |
0,35 |
31,50 |
36,00 |
28,50 |
|
22,5 |
0,30 |
28,00 |
32,20 |
25,50 |
|
22,4 |
0,30 |
28,00 |
32,20 |
25,50 |
|
20 |
0,30 |
25,00 |
29,00 |
22,50 |
|
19 |
0,29 |
23,60 |
27,10 |
21,30 |
|
18 |
0,28 |
22,40 |
25,80 |
20,20 |
|
17,5 |
0,27 |
21,80 |
25,30 |
19,80 |
|
16 |
0,27 |
20,00 |
23,00 |
18,00 |
|
15 |
0,26 |
19,00 |
21,00 |
17,00 |
|
14 |
0,26 |
18,00 |
20,70 |
16,00 |
|
13,2 |
0,25 |
17,00 |
19,50 |
15,10 |
|
13 |
0,24 |
16,50 |
19,00 |
14,70 |
Продолжение таблицы 6
В миллиметрах
|
Номинальн ые размеры отверстий D * |
Допустимые отклонения номинального размера отверстий, ± Лр |
Шаг р | ||
|
предпочтительный размер |
допустимый диапазон | |||
|
max |
min | |||
|
12,5 |
0,24 |
16,00 |
18,40 |
14,30 |
|
12 |
0,23 |
15,00 |
17,00 |
13,00 |
|
11,5 |
0,23 |
14,00 |
16,10 |
12,60 |
|
11,2 |
0,23 |
14,00 |
16,10 |
12,60 |
|
11 |
0,23 |
14,00 |
16,10 |
12,60 |
|
10,5 |
0,22 |
13,20 |
15,50 |
12,00 |
|
10 |
0,21 |
12,60 |
14,50 |
11,30 |
|
9,5 |
0,21 |
12,10 |
13,80 |
10,20 |
|
9 |
0,20 |
11,60 |
13,30 |
9,80 |
|
8,5 |
0,19 |
11,00 |
12,50 |
9,50 |
|
8 |
0,19 |
10,40 |
12,00 |
9,20 |
|
7,5 |
0,18 |
10,00 |
11,00 |
8,80 |
|
7,1 |
0,18 |
9,40 |
10,80 |
8,00 |
|
7 |
0,17 |
9,40 |
10,80 |
8,00 |
|
6,7 |
0,17 |
8,90 |
10,20 |
7,50 |
|
6,5 |
0,17 |
8,80 |
10,00 |
7,40 |
|
6,3 |
0,17 |
8,50 |
9,80 |
7,20 |
|
6 |
0,15 |
8,00 |
9,50 |
7,00 |
|
5,6 |
0,15 |
7,70 |
8,90 |
6,60 |
|
5,5 |
0,14 |
7,70 |
8,90 |
6,60 |
|
5 |
0,14 |
6,90 |
7,90 |
5,90 |
|
4,8 |
0,14 |
6,60 |
7,60 |
5,60 |
|
4,75 |
0,14 |
6,60 |
7,60 |
5,60 |
|
4,7 |
0,14 |
6,60 |
7,60 |
5,60 |
|
4,5 |
0,14 |
6,30 |
7,20 |
5,30 |
|
4,2 |
0,13 |
6,00 |
6,80 |
5,00 |
|
4 |
0,13 |
5,80 |
6,70 |
4,90 |
|
3,8 |
0,12 |
5,40 |
6,20 |
4,60 |
|
3,6 |
0,12 |
5,20 |
6,00 |
4,40 |
|
3,55 |
0,12 |
5,20 |
6,00 |
4,40 |
|
3,5 |
0,11 |
5,10 |
5,80 |
4,30 |
|
3,4 |
0,11 |
5,00 |
5,70 |
4,20 |
|
3,35 |
0,11 |
5,00 |
5,70 |
4,20 |
|
3,2 |
0,11 |
4,70 |
5,30 |
3,90 |
|
3,15 |
0,11 |
4,70 |
5,30 |
3,90 |
|
3 |
0,11 |
4,40 |
5,10 |
3,70 |
|
2,8 |
0,11 |
4,35 |
5,00 |
3,60 |
|
2,6 |
0,11 |
3,90 |
4,50 |
3,30 |
|
2,5 |
0,11 |
3,90 |
4,50 |
3,30 |
|
2,4 |
0,11 |
3,75 |
4,30 |
3,20 |
|
2,36 |
0,11 |
3,75 |
4,30 |
3,20 |
|
2,24 |
0,10 |
3,60 |
4,10 |
3,10 |
|
2,2 |
0,09 |
3,50 |
3,90 |
3,00 |
Продолжение таблицы 6
В миллиметрах
|
Номинальн ые размеры отверстий D 3 |
Допустимые отклонения номинального размера отверстий, ± Zp |
Шаг р | ||
|
предпочтительный размер |
допустимый диапазон | |||
|
max |
Min | |||
|
2,1 |
0,09 |
3,50 |
3,90 |
2,90 |
|
2 |
0,09 |
3,30 |
3,80 |
2,80 |
|
1,9 |
0,08 |
3,20 |
3,70 |
2,70 |
|
1,8 |
0,08 |
3,10 |
3,60 |
2,70 |
|
1,75 |
0,08 |
3,00 |
3,50 |
2,60 |
|
1,7 |
0,08 |
3,00 |
3,40 |
2,50 |
|
1,6 |
0,08 |
2,75 |
3,20 |
2,30 |
|
1,5 |
0,08 |
2,65 |
3,10 |
2,25 |
|
1,4 |
0,08 |
2,60 |
3,00 |
2,20 |
|
1,3 |
0,08 |
2,50 |
2,90 |
2,10 |
|
1,25 |
0,08 |
2,45 |
2,90 |
2,10 |
|
1,2 |
0,07 |
2,40 |
2,70 |
2,00 |
|
1,18 |
0,07 |
2,40 |
2,70 |
2,00 |
|
1,12 |
0,07 |
2,22 |
2,50 |
1,80 |
|
1,1 |
0,07 |
2,22 |
2,50 |
1,80 |
|
1 |
0,07 |
2,00 |
2,30 |
1,70 |
|
0,8 |
0,07 |
1,80 |
2,20 |
1,50 |
|
0,75 |
0,06 |
1,75 |
2,10 |
1,50 |
* Под номинальным размером отверстий понимают среднее сечение стороны -для квадратных отверстий и диаметр - для круглых отверстий. Номинальное значение выбирается заказчиком из приведенных в таблице номинальных размеров отверстий.
Таблица 7 - Основные технические
|
Обечайка сита |
Диаметр эффективной просеивающей поверхности, мм |
Масса сита, г, не более | |||
|
номинальный диаметр, мм |
внутренний диаметр, мм, не более |
высота, мм, не менее3 |
минимальный |
максимальный | |
|
100 |
105 |
20 |
90 |
105 |
400 |
|
120 |
125 |
20 |
110 |
125 |
450 |
|
200 |
205 |
20 |
185 |
205 |
650 |
|
300 |
305 |
30 |
275 |
305 |
1450 |
|
400 |
405 |
50 |
370 |
405 |
1800 |
|
500 |
505 |
50 |
470 |
505 |
2500 |
Таблица 8 - Толщина просеивающей поверхности сит лабораторных серии РП модификаций РП-ХХХ-ПКв-Н и РП-ХХХ-ПКр-Н
|
Номинальный размер отверстия, мм |
Толщина пластин, мм | ||
|
номинальный размер |
допустимый диапазон | ||
|
max |
min | ||
|
от 50 до 180 |
3,0 |
3,5 |
2,0 |
|
от 16 до 45 |
2,0 |
2,5 |
1,5 |
|
от 8 до 14 |
1,5 |
2,0 |
1,0 |
|
от 1,7 до 7,1 |
1,0 |
1,5 |
0,8 |
|
от 0,5 до 1,6 |
0,6 |
1,0 |
0,5 |
* Под номинальным размером отверстий понимают, среднее сечение стороны -для квадратных отверстий и диаметр - для круглых отверстий.
Таблица 9 - Условия эксплуатации, средний срок службы и средняя наработка на отказ сит лабораторных серии РП____________________________________________________________
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +25 80 |
|
Средний срок службы, лет, не менее |
2 |
|
Средняя наработка на отказ, ч, не менее |
600 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 10 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Сито лабораторное серии РП |
РП-ХХХ-ПФМ-Т |
1 шт. |
|
Поддон |
- |
1 шт.* |
|
Крышка |
- |
1 шт.* |
|
Промежуточное кольцо |
- |
1 шт.* |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз.** |
|
*Поставляется по индивидуальному заказу. **Поставляется один экземпляр в один адрес. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к ситам лабораторным серии РПТУ 4846-012-35034165-2019 Сита лабораторные серии РП. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «РНПО РусПрибор» (ООО «РНПО РусПрибор»)
ИНН 7806554046
Юридический адрес: 195196, г. Санкт-Петербург, вн.тер.г. муниципальный округ Малая Охта, ул. Таллинская, д. 7, лит. О, помещ. 1-Н, оф. 322
Телефон (факс): +7 (812) 317-79-13
E-mail: mail@rup-su.ru
Web-сайт: www.rup-su.ru
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18 Факс: +7 (343) 350-20-39 E-mail: uniim@uniim.ru
Web-сайт: www.uniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2025 г. № 1206
Лист № 1
Всего листов 4
Регистрационный № 46784-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НОС-0,5, НТС-0,5, НОС-3, НОС-6
Назначение средства измерений
Трансформаторы напряжения НОС-0,5, НТС-0,5, НОС-3, НОС-6
предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты.
Описание средства измеренийПринцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Конструкция трансформаторов состоит из активной части (обмотки, магнитопровод) и металлоконструкций.
Трансформаторы изготавливаются с одной вторичной обмоткой.
Трансформаторы типов НОС-0,5, НОС-3, НОС-6 - однофазные. Трансформатор типа НТС-0,5 - трехфазный.
Трансформаторы относятся к не восстанавливаемым, однофункциональным изделиям.

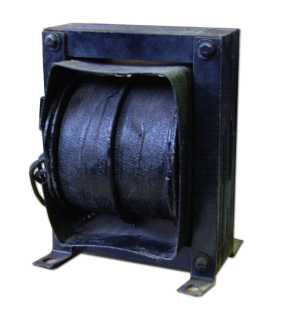

Трансформатор напряжения НОС-0,5
Метрологические и технические характеристики
|
Характеристика |
Значение |
|
Трансформатор напряжения НОС-0,5 | |
|
Номинальные напряжения, В - первичной обмотки |
220; 380; 500; 660 |
|
- основной вторичной обмотки |
100 |
|
Классы точности основной вторичной обмотки |
0,5; 1,0; 3,0 |
|
Номинальная мощность основной вторичной обмотки, В^А, в классе точности: 0,5 |
25 |
|
1,0 |
50 |
|
3,0 |
100 |
|
Предельная мощность, В^А |
160 |
|
Номинальная частота напряжения питающей сети, Гц |
50, 60 |
2
|
Характеристика |
Значение |
|
Схема и группа соединения обмоток |
1/1/-0 |
|
Габаритные размеры, мм, (высота^длина^ширина) |
194x128x110 |
|
Масса, кг |
6,3 |
|
Установленный полный срок службы, лет |
25 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ4 или О4 |
|
Трансформатор напряжения НТС-0,5 | |
|
Номинальные напряжения, В - первичной обмотки |
380; 660 |
|
- основной вторичной обмотки |
100 |
|
Классы точности основной вторичной обмотки |
0,5; 1,0; 3,0 |
|
Номинальная мощность основной вторичной обмотки, В^А, в классе точности: 0,5 |
50 |
|
1,0 |
75 |
|
3,0 |
200 |
|
Предельная мощность, В • А |
400 |
|
Номинальная частота напряжения питающей сети, Гц |
50 |
|
Схема и группа соединения обмоток |
У/Ун-0 |
|
Габаритные размеры, мм, (высота^длина^ширина) |
172x270x136 |
|
Масса, кг |
13,5 |
|
Установленный полный срок службы, лет |
25 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ4 или О4 |
|
Трансформатор напряжения НОС-3 | |
|
Номинальные напряжения трансформатора, В - первичной обмотки |
3000 |
|
- основной вторичной обмотки |
100 |
|
Классы точности основной вторичной обмотки |
0,5; 1,0; 3,0 |
|
Номинальная мощность основной вторичной обмотки, В^А, в классе точности: 0,5 |
30 |
|
1,0 |
50 |
|
3,0 |
150 |
|
Предельная мощность, В • А |
250 |
|
Номинальная частота напряжения питающей сети, Гц |
50, 60 |
|
Схема и группа соединения обмоток |
1/1/-0 |
|
Габаритные размеры, мм, (высота^длина^ширина) |
202x200x134 |
|
Масса, кг |
13 |
|
Установленный полный срок службы, лет |
25 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У5 или Т5 |
|
Трансформатор напряжения НОС-6 | |
|
Номинальные напряжения трансформатора НОС-6, В - первичной обмотки |
6000 |
|
- основной вторичной обмотки |
100 |
|
Классы точности основной вторичной обмотки |
0,5; 1,0; 3,0 |
|
Номинальная мощность основной вторичной обмотки, В^А, в классе точности: 0,5 |
50 |
|
1,0 |
75 |
|
3,0 |
200 |
|
Предельная мощность, В • А |
400 |
|
Номинальная частота напряжения питающей сети, Гц |
50, 60 |
|
Схема и группа соединения обмоток |
1/1/-0 |
|
Габаритные размеры, мм, (высота^длина^ширина) |
241x187x151 |
|
Масса, кг |
15 |
3
|
Характеристика |
Значение |
|
Установленный полный срок службы, лет |
25 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У5 или Т5 |
знак утверждения типа наносится электрографическим методом на табличку с техническими данными на корпусе трансформатора и типографским способом на титульные листы паспортов.
Комплектность средства измерений Трансформатор Паспорт
- 1 шт.
- 1 экз.
Сведения о методиках (методах) измерений приведены в паспортах:
НОС-0,5 - БЦИЖ. 671241.002 ПС;
НТС-0,5 - БЦИЖ.671241.001 ПС;
НОС-3, НОС-6 - ИАЯК.671241.019 ПС.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НОС-0,5, НТС-0,5, НОС-3, НОС-6ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия;
ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки;
ТУ16-717.020-78 Трансформаторы напряжения типа НОС-0,5, НТС-0,5, НОС-3, НОС-6.
Технические условия.
ПравообладательАкционерное общество «Раменский электротехнический завод Энергия» (АО «РЭТЗ Энергия»)
ИНН 5040010981
Юридический адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21 Телефон: + 7 (496) 463-66-93
E-mail: retz@ ramenergy.ru
Web-сайт: www.ramenergy.ru
ИзготовительАкционерное общество «Раменский электротехнический завод Энергия» (АО «РЭТЗ Энергия»)
ИНН 5040010981
Юридический адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21 Телефон: + 7 (496) 463-66-93
E-mail: retz@ ramenergy.ru
Web-сайт: www.ramenergy.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-08.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2025 г. № 1206
Лист № 1
Всего листов 10
Регистрационный № 61628-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970
Назначение средства измеренийМодули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970 (далее - модули) предназначены для измерений и преобразований сигналов различных датчиков распределенных систем сбора данных (силы и напряжения постоянного тока, сопротивления, термопар, термопреобразователей сопротивления, пирометров), для вычисления расхода сред, а также для сбора и передачи полученной информации в систему управления производственными процессами по каналам интерфейсов RS-485, CAN, Ethernet или беспроводному интерфейсу. Модули могут использоваться как автономно, так и интегрироваться во внешнюю систему управления.
Описание средства измеренийМодули выполнены в стальном корпусе, предназначенном для монтажа на DIN-рейку.
На верхней панели модуля расположены кнопка управления функциями модуля, светодиодные индикаторы состояния и разъем Ethernet (опция). На боковых панелях модуля расположены клеммы для подключения входных (выходных) сигналов датчиков, датчик для измерения температуры «холодного спая» (при работе с термопарами), клеммы питания и интерфейсов.
Принцип работы модулей основан:
-
- на преобразовании аналоговых и дискретных входных сигналов, обработке полученной информации и передачи ее по интерфейсу на верхний уровень;
-
- на формировании управляющего воздействия (в виде дискретных или токовых электрических сигналов) на основе информации, полученной как от собственных входных каналов, так и от внешней системы управления.
Общий вид модулей представлен на рисунке 1.

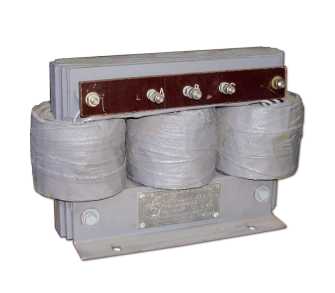

Трансформатор напряжения НТС-0,5

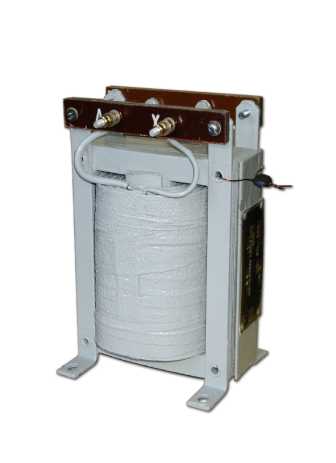

Трансформатор напряжения НОС-3

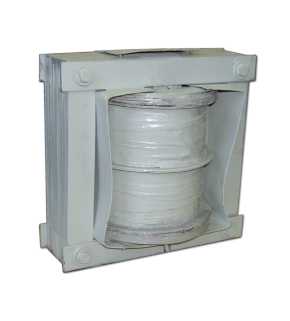

Трансформатор напряжения НОС-6

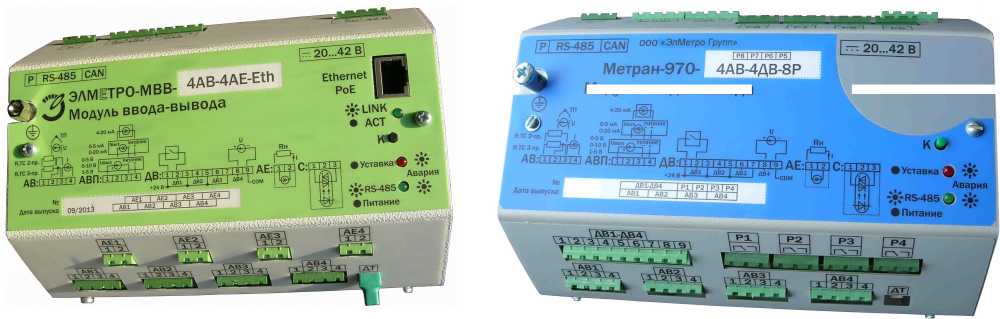

Модуль ввода-вывода
Рисунок 1 - Общий вид модулей ввода-вывода ЭЛМЕТРО-МВВ, Метран-970
Программное обеспечениеИдентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер ПО) |
1.3 |
|
Цифровой идентификатор ПО |
2F30D28E |
Информация о версии и контрольной сумме доступна в меню настройки модуля.
В модуле отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО измерительной части прибора посредством внешних интерфейсов или меню прибора.
Защита модуля от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.
Защита ПО модуля от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Метрологические и технические характеристикиМодули могут иметь следующие типы входных и выходных каналов: АВ - аналоговые входы;
АВП - аналоговые входы с выходом питания;
АЕ - аналоговые выходы;
Д, ДВ - дискретные входы;
Р - релейные выходы (реле);
С - симисторные выходы.
Примечание: Каналы типов Д, Р, С не являются измерительными и не имеют метрологических характеристик, подлежащих нормированию.
Основные метрологические характеристики измерительных каналов АВ модулей приведены в таблицах 2 - 6.
Таблица 2
|
Функция |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности на каждые 10 °С в пределах рабочих условий экспл. |
|
Измерение силы постоянного тока |
от -23 до 23 мА |
±(0,0005^ИВ+8 мкА) |
±0,0005^ИВ |
|
Измерение напряжения постоянного тока |
от -110 до 110 мВ от -1,1 до 1,1 В |
±(0,0005^ИВ+20 мкВ) ±(0,0005^ИВ+0,4 мВ) |
±0,00025^ИВ |
|
Измерение сопротивления постоянному току |
от 0 до 325 Ом |
±(0,0005^ИВ+0,13 Ом) |
±0,0005^ИВ |
|
Примечание - ИВ - модуль значения измеряемой величины | |||
Измерительные каналы АВ модулей обеспечивают преобразование сигналов термопар (ТП) с НСХ по ГОСТ Р 8.585 - 2001 с возможностью компенсации значения термо-ЭДС «холодного спая». Типы ТП, диапазоны преобразования и пределы допускаемых основной и дополнительной погрешностей приведены в таблице 3.
Таблица 3
|
Тип ТП |
Диапазон, °С |
Пределы допускаемой основной абсолютной погрешности относительно НСХ, ±°С |
Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации, ±°С |
|
A-1 (ТВР) |
от 0 до 400 |
2,6-0,003^T |
0,0004^T |
|
от 400 до 2200 |
0,8+0,0015^T | ||
|
A-2 (ТВР) |
от 0 до 300 |
2,8-0,005^T |
0,0003^T |
|
от 300 до 1800 |
1+0,0012^T | ||
|
A-3 (ТВР) |
от 0 до 300 |
2,6-0,004^T | |
|
от 300 до 1800 |
1+0,0012^T | ||
|
J (ТЖК ) |
от -200 до 0 |
0,4-0,004^Т |
0,04-0,0006^T |
|
от 0 до 1000 |
0,4+0,0005^Т |
0,04+0,0002^T | |
|
R (ТПП 13) |
от -49 до 200 |
5-0,013-Т |
0,06+0,0002^T |
|
от 200 до 1767 |
2,4 | ||
|
S (ТПП 10) |
от -49 до 200 |
4,7-0,011-Т | |
|
от 200 до 1700 |
2,4+0,0002^Т | ||
|
B (ТПР) |
от 500 до 1000 |
5,7-0,0032^Т |
0,03+0,0001^T |
|
от 1000 до 1820 |
2,5 | ||
|
E (ТХКн) |
от -200 до 0 |
0,4-0,004^Т |
0,04-0,0006^T |
|
от 0 до 1000 |
0,4+0,0005^Т |
0,04+0,0002^T | |
|
N (ТНН) |
от -200 до 0 |
0,8-0,007^Т |
0,05-0,0007^T |
|
от 0 до 1300 |
0,8+0,0004^Т |
0,05+0,0002^T | |
|
K (ТХА) |
от -200 до 0 |
0,55-0,005^Т |
0,03-0,0007^T |
|
от 0 до 1300 |
0,55+0,0007^Т |
0,03+0,0003^T |
Единица младшего разряда, °С
|
Тип ТП |
Диапазон, °С |
Пределы допускаемой основной абсолютной погрешности относительно НСХ, ±°С |
Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации, ±°С |
Единица младшего разряда, °С |
|
M (ТМК) |
от -200 до -100 |
0,06-0,007^Т |
0,06-0,0005^T | |
|
от -100 до 100 |
0,6-0,0015^Т |
|
Тип ТП |
Диапазон, °С |
Пределы допускаемой основной абсолютной погрешности относительно НСХ, ±°С |
Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации, ±°С |
Единица младшего разряда, °С |
|
T (ТМКн) |
от -200 до 0 |
0,55-0,005^Т |
0,03-0,0006^T | |
|
от 0 до 400 |
0,55 |
0,03+0,0001-T | ||
|
L (ТХК) |
от - 200 до 0 |
0,35-0,003^T |
0,03-0,0006^T | |
|
от 0 до 790 |
0,35+0,0004^T |
0,03+0,0002^T |
Примечания
-
1 Значения погрешностей указаны без учета погрешности преобразования температуры холодного спая;
-
2 Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая ±2°С;
-
3 Т - значение преобразуемой температуры, °С
Измерительные каналы АВ модулей обеспечивают преобразование сигналов термопреобразователей сопротивления (ТС) с НСХ по ГОСТ 6651-2009. Типы ТС, диапазоны преобразования и пределы допускаемых основной и дополнительной погрешностей приведены в таблице 4.
Таблица 4
|
Тип ТС |
а, °C-1 |
Диапазон, °C |
Пределы допускаемой основной абсолютной погрешности относительно НСХ, ±°С |
Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации, ±°С |
Единица младшег о разряда, °С |
|
46П Град. 21* |
0,00391 |
от -199 до 650 |
0,5+0,0007^T | ||
|
50П |
0,00391 |
от -199 до 850 |
0,8+0,0009^Т |
0,14+0,0006^T | |
|
100П |
от -199 до 620 |
0,5+0,0007^Т | |||
|
Pt50 |
0,00385 |
от -195 до 845 |
0,8+0,0009^Т | ||
|
Pt100 |
от -195 до 630 |
0,5+0,0007^Т | |||
|
50 М |
0,00428 |
от -180 до 200 |
0,8+0,0005^Т |
0,1 | |
|
100 М |
от -180 до 200 |
0,5+0,0005^Т | |||
|
50 М |
0,00426 |
от -49 до 199 |
0,8+0,0005^Т |
0,12+0,0005^T | |
|
100 М |
от -49 до 199 |
0,5+0,0005^Т | |||
|
53М Град. 23* |
0,00426 |
от -49 до 179 |
0,8+0,0005^Т | ||
|
100 Н |
0,00617 |
от -60 до 180 |
0,4 |
0,09+0,0003^T | |
|
Примечания Т - значение преобразуемой температуры, °С; * - по ГОСТ 6651-78 | |||||
Измерительные каналы АВ модулей обеспечивают преобразование сигналов
пирометров c градуировками по ГОСТ 10627 - 71. Типы градуировок пирометров, диапазоны преобразования и пределы допускаемых основной и дополнительной погрешностей приведены в таблице 5.
Таблица 5
|
Типы градуиров ок пирометр ов |
Диапазон, °С |
Пределы допускаемой основной абсолютной погрешности относительно НСХ, ±°С |
Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации, ± °С |
Единица младшего разряда, °С |
|
РК-15 |
от 400 до 700 |
24-0,03^T |
0,0001-T |
0,1 |
|
от 700 до 1500 |
5-0,003^T | |||
|
РК-20 |
от 600 до 900 |
10,2-0,009^T | ||
|
от 900 до 2000 |
3-0,001-T | |||
|
РС-20 |
от 900 до 1750 |
3,6-0,0016^T | ||
|
от 1750 до 2000 |
3 | |||
|
РС-25 |
от 1200 до 1650 |
6,5-0,003^T | ||
|
от 1650 до 2500 |
1,8 | |||
|
Примечание - Т- значение преобразуемой температуры | ||||
Модуль обеспечивает вычисление расхода сред в соответствии с ГОСТ 8.586.(1-5)-2005 (наличие функции вычисления является опцией). Типы сред, диапазоны входных величин и пределы допускаемой основной погрешности вычисления приведены в таблице 6.
Таблица 6
|
Среда |
Диапазон входных величин |
Пределы основной относительной погрешности вычисления, ± % |
|
Природный газ |
250 < Т < 340 0,1 < Р < 12 При использовании методов расчета по УС GERG-91 мод., NX19 мод. по ГОСТ 30319.2-96 |
0,01 |
|
Вода |
273,15 < Т < 573,15; 0,05 < Р < 30; Р > Ps; |
0,05 |
|
Воздух |
200 < Т < 400 0,1 < Р < 20 |
0,01 |
|
Перегретый пар |
373,15 < Т < 873,15; 0,05 < Р < 30; Р < Ps; |
0,05 |
|
Насыщенный пар |
273,15 < Т < 573,15; 0,001 < Р < 21,5; Р = Ps; степень сухости 0,7 < < 1,0; |
0,05 |
|
Примечания T - температура среды, К P - абсолютное давление среды, МПа Ps - абсолютное давление насыщения, МПа | ||
Основные метрологические характеристики измерительных каналов с выходом питания (АВП) модулей приведены в таблице 7.
Каждый канал имеет встроенный изолированный преобразователь напряжения для обеспечения питания подключаемых датчиков.
Таблица 7
|
Функция |
Диапазон |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации |
|
Измерение силы постоянного тока |
от -2 до 23 мА |
±(0,0005^ИВ+8 мкА) |
±0,0005^ИВ |
|
Измерение напряжения постоянного тока |
от -1 до 11 В |
±(0,0005^ИВ + 4 мВ) |
±0,0005^ИВ |
|
Примечание - ИВ - значение измеряемой величины | |||
Измерительные каналы аналоговых выходов (АЕ) модуля предназначены для преобразования кода в сигналы силы постоянного тока.
Основные метрологические характеристики измерительных каналов АЕ модулей приведены в таблице 8.
Таблица 8
|
Функция |
Диапазон воспроизведения |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации |
|
Воспроизведени е сигналов силы постоянного тока |
от 0 до 22 мА |
±(0,0005^ВЗ + 8 мкА) |
±(0,0005^ВЗ+8мкА) |
|
Примечания
| |||
Дискретные входы (ДВ) модулей обеспечивают измерение частотно-импульсных сигналов со следующими основными метрологическими характеристиками:
диапазон частот сигналов:
от 0 до 1 кГц от 1 Гц до 11 кГц;
от 0 до 232 имп.;
- при подсчете импульсов
- при измерении частоты диапазон значений счетчика
диапазон измерении временных интервалов от 1 до 120 с;
пределы допускаемой относительной погрешности измерения частоты и временных интервалов ± 0,05%;
пределы допускаемой погрешности счета импульсов ± 1 имп./10000 имп.
Рабочие условия эксплуатации:
- температура окружающего воздуха, оС от минус 40 до 70;
(нормальное значение температуры (25 + 10) "С)
-
- относительная влажность воздуха, % до 80;
-
- атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7 (от 630 до 800).
Электропитание модулей осуществляется от источника напряжения постоянного тока
со следующими характеристиками:
- напряжение питания, В
- питание через Ethernet (PoE) Потребляемая мощность, Вт Масса модуля, кг, не более Габаритные размеры, мм, не более Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее
от 20 до 42;
в соответствии с IEEE 802.3af.
от 1,5 до 15 (в зависимости от конфигурации). 1.
170х133х76.
8.
50000.
наносится на титульные листы эксплуатационной документации (руководство по эксплуатации, паспорт) типографским способом и на лицевую панель корпуса методом шелкографии.
Комплектность средства измеренийКомплект поставки модулей приведен в таблице 9.
Таблица 9
|
Наименование |
Количество |
|
Модуль |
1 шт. |
|
Клеммы для подключения к модулю |
* |
|
Термодатчик для определения температуры «холодного спая» термопар |
1 шт. ** |
|
Сервисное программное обеспечение для PC (диск) |
1 шт. *** |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
|
Руководство по эксплуатации |
1 экз. *** |
|
Примечания * - Количество и тип клемм зависит от выбранной конфигурации модуля ** - Поставляется при наличии в конфигурации входов АВ *** - 1 экз. на партию приборов | |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических Общие технические условия;
ГОСТ Р 8.585-2001 Государственная система обеспечения Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6651-2009 Государственная система обеспечения Термопреобразователи сопротивления из платины, меди и никеля. требования и методы испытаний;
процессов.
единства
единства
Общие
измерений.
измерений. технические
ГОСТ 10627-71 Телескопы пирометров суммарного излучения. Градуировочные таблицы;
ГОСТ 8.586-2005 Государственная система обеспечения единства измерений. Измерение помощью стандартных сужающих устройств.
расхода и количества жидкостей и (Части 1 - 5);
ТУ 4227-020-99278829-2014 Модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970. Технические условия.
газов с
Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО «ЭлМетро Групп»)
ИНН 7448092141
Юридический адрес: 454106, г. Челябинск, ул. Неглинная, д. 21, помещ. 106 Телефон: (351) 793-8028
Факс: (351) 742-6884
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» июня 2025 г. № 1206
Лист № 1
Всего листов 4
Регистрационный № 46154-10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Элементы чувствительные из платины технические ЧЭПТ
Назначение средства измеренийЭлементы чувствительные из платины технические ЧЭПТ (далее - чувствительные элементы) предназначены для измерения температуры жидких, газообразных, твердых и сыпучих сред. Чувствительные элементы ЧЭПТ используются как средства измерения самостоятельно или в составе термометров (термопреобразователей) сопротивления.
Описание средства измеренийПринцип действия чувствительных элементов основан на зависимости электрического сопротивления платины от температуры.
Чувствительные элементы выпускаются следующих модификаций:
ЧЭПТ-1 - в открытом виде;
ЧЭПТ-2 - в защитной оболочке (гильзе);
ЧЭПТ-3 - в защитной оболочке (гильзе) с кабельным выводом.
Чувствительный элемент ЧЭПТ-1 представляет собой резистор в виде спирали из платиновой проволоки, размещенной в каналах керамического корпуса. К концам спирали приварены серебряные выводы диаметром 0,4 или 0,5 мм. Спираль изолирована от внешней среды высокотемпературной пастой на основе окиси алюминия или глазурью. ЧЭПТ-1 может быть сдвоенным, внутри корпуса такого ЧЭ размещено две спирали. Схема соединения -двухпроводная. ЧЭПТ-1 имеет диаметр 2,8 или 4 мм, длину от 11 до 50 мм.
Чувствительный элемент ЧЭПТ-2 представляет собой ЧЭПТ-1, заключенный в металлический корпус (гильзу). Место выхода коротких проволочных выводов из корпуса герметизировано. Материал гильзы - сталь 12Х18Н10Т. Схема соединения - двухпроводная. ЧЭПТ-2 имеет диаметр 4 или 5 мм и длину от 13 до 52 мм.
Чувствительный элемент ЧЭПТ-3 отличается от ЧЭПТ-2 наличием кабельного вывода длиной от 0,1 м. Вывод в виде кабеля обеспечивает двух-, трех- или четырехпроводную схему соединения для одиночного ЧЭ или двухпроводную для сдвоенного ЧЭ. ЧЭПТ-3 имеет диаметр 4, 5, 6 мм и длину от 30 до 120 мм.
Внешний вид и места маркировки чувствительных элементов представлены на рисунке 1.
ЧЭПТ-1
ЧЭПТ-2
ЧЭПТ-3
Рисунок 1 - Внешний вид чувствительных элементов. (1 - место нанесения маркировки)
Клейма и маркировки наносятся на
шильдики, прикрепляемые к выводам
чувствительных элементов.
Чувствительные элементы относятся к невосстанавливаемым, неремонтируемым изделиям. По способу контакта с измеряемой средой - погружаемые.
элементы ЧЭПТ
По климатическим условиям эксплуатации чувствительные соответствуют исполнению У, Т категории 2.1 и 3 по ГОСТ 15150-69.
Вибропрочные и виброустойчивые по группе N3 ГОСТ Р 52931-2008.
Класс допуска по ГОСТ 6651-2009
ЧЭПТ-1, ЧЭПТ-2
ЧЭПТ-3
Диапазон измеряемых температур, °С
ЧЭПТ-1
класс А классы В, С
ЧЭПТ-2, ЧЭПТ-3
класс АА (для ЧЭПТ-3)
класс А классы В, С
Номинальная статическая характеристика (НСХ) по ГОСТ
6651-2009
Температурный коэффициент а, °С-1
для НСХ 50П, 100П, 500П
для НСХ Pt100, Pt500
Номинальное сопротивление при 0 °С (Ко), Ом для НСХ 50П, для НСХ 100П, Pt100 для НСХ 500П, Pt500
А, В, С АА, А, В, С
от минус 100 до плюс 450
от минус 196 до плюс 500
от минус 50 до плюс 250
от минус 100 до плюс 300
от минус 196 до плюс 300 50П, 100П, 500П
Pt100, Pt500
0,00391
0,00385
50
100
500
Допуски по сопротивлению при 0 °С (Ro) приведены в таблице 1.
Таблица 1
|
НСХ |
Класс допуска |
Допуск Ro, Ом |
|
А |
±0,03 | |
|
50П |
В |
±0,06 |
|
С |
±0,12 | |
|
АА |
±0,04 | |
|
А |
±0,06 | |
|
100П, Pt100 | ||
|
В |
±0,12 | |
|
С |
±0,24 | |
|
АА |
±0,20 | |
|
А |
±0,30 | |
|
500П, Pt500 | ||
|
В |
±0,60 | |
|
С |
±1,20 |
Допуски по температуре по ГОСТ 6651-2009, °С
для класса допуска АА
для класса допуска А
для класса допуска В
для класса допуска С
где -|t| - абсолютное значение температуры, °С
Электрическое сопротивление изоляции при температуре (25±10) °С и относительной влажности от 30 до 80%, МОм, не менее
Время термической реакции, с, не более
-
- для ЧЭПТ-1
-
- для ЧЭПТ-2, ЧЭПТ-3
Степень защиты от воздействия пыли и воды
по ГОСТ 14254-96
-
- для ЧЭПТ-1
-
- для ЧЭПТ-2
-
- для ЧЭПТ-3
Габаритные размеры, мм
длина
диаметр
Масса, г
±(0,1 + 0,0017-|t|)
±(0,15 + 0,002-|t|) ±(0,3 + 0,005-|t|)
±(0,6 + 0,01-|t|)
100
2
от 3 до 5
IP00
IP40
IP65
от 11 до 120
4, 5, 6
Вероятность безотказной работы за 24 000 ч, не менее
от 3 до 100
Pal = 0,98
Срок службы, лет, не менее
12,5
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийКомплект поставки соответствует таблице 2.
Таблица 2
|
Обозначение документа |
Наименование |
Кол-во, (шт.) |
Примечание |
|
Элемент чувствительный из платины технический ЧЭПТ |
1 |
В соответствии с заказом |
документе
Сведения о методиках (методах) измерений изложены в ЕМТК.90.0000.00ПС. Паспорт.
элементам
измерений.
ГОСТ 8.558-2009 Государственная система обеспечения единства Государственная поверочная схема для средств измерений температуры;
измерений. технические
ГОСТ 6651-2009 Государственная система обеспечения единства Термопреобразователи сопротивления из платины, меди и никеля. Общие требования и методы испытаний;
измерений.
ГОСТ 8.461-2009 Государственная система обеспечения единства Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;
ТУ 4211-900-17113168-95 Элементы чувствительные из платины технические ЧЭПТ. Технические условия.
ИзготовительЗакрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО») ИНН 7735057430
Юридический адрес: 124460, г. Москва, г. Зеленоград, к. 1213, кв. 135
Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 35
Телефон: +7 (495) 989-52-17, многоканальный +7 (495) 745-05-84,
факс: +7 (495) 745-05-83
E-mail: info@termiko.ru
Web-сайт: www.termiko.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области» Центральное отделение)
Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, пгт. Менделеево
Тел. (495) 994-22-10, факс (495) 994-22-11
E-mail: info@mencsm.ru
Web-сайт:http://www.mencsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30083-14.
Сита модификации РП-ХХХ-СБ-В изготавливаются с номинальным размером ячейки от 0,04 до 0,16 мм, сита модификации РП-ХХХ-СЛ-В изготавливаются с номинальным размером ячейки от 0,071 до 2,5 мм. Номинальное значение выбирается заказчиком из приведенных в таблице номинальных размеров ячеек.
Сита модификации РП-ХХХ-СБ-К изготавливаются с номинальным размером ячейки от 0,04 до 0,16 мм, сита модификации РП-ХХХ-СЛ-К изготавливаются с номинальным размером ячейки от 0,071 до 2,5 мм. Номинальное значение выбирается заказчиком из приведенных в таблице номинальных размеров ячеек.
Высота обечайки может быть изменена по согласованию с Заказчиком Максимальный номинальный размер ячейки или отверстия, который можно изготовить для сит:
- с диаметром обечайки 100 мм - 90 мм;
- с диаметром обечайки 125 мм - 100 мм.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Е ЕРЬЕ ГЕ Т ТВ
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
РЗ
17 июня 2025 г.
1206
осква
внесении из енений в сведения об утвер денн х типах средств измерений
В соответствии с дминистративн м регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
-
f \
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
ч
Р Е Е
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » июня 2025 г. № ию^и
Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
аименование типа
Элементы чувствительные из платины технические
__________2__________
Модули ввода-вывода
Обозначение типа
3 ЭЛМЕТРО-
МВВ, Метран-970
ЧЭПТ
Регистрационн й номер в ФИФ
4
61628-15
46154-10
зготовитель
тменяемые сведения _________5_________
Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО «ЭлМетро Групп»), 454106, г. Челябинск, ул. Неглинная, д. 21, ИНН 7448092141,
Тел.(351) 793-8028,Факс (351) 742-6884
Закрытое акционерное общество «ТЕРМИКО» (ЗАО «теРмико»)
станавливаемые _____сведения_____ _________6_________ Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО «ЭлМетро
Групп»)
ИНН 7448092141 Юридический адрес: 454106, г. Челябинск, ул.
Неглинная, д. 21, пом. 106 Телефон: (351) 7938028 Факс: (35 1) 742______6884
Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»)
Юридический
________Правообладатель
Отменяемые
сведения
станавливаемые
сведения
Заявитель
________________9________________ Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО «ЭлМетро Групп»), г. Челябинск
Закрытое акционерное общество
«ТЕРМИКО» (ЗАО «ТЕРМИКО»),
г. Москва
ита лабораторн е
серии Р
78946-20
Юридический адрес:103460, г.
Москва, Зеленоград, корп. 1213, кв. 135 Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 35 Почтовый адрес: 124460, г. Москва, а/я 82 ИНН 7735057430 Тел./факс (495) 989-52-17, (495) 225-30-17
www.termiko.ru, E-mail: info@termiko.ru
Общество с ограниченной ответственностью «РНПО РусПрибор» (ООО «РНПО РусПрибор»), ИНН 7806554046, Адрес: 456560, Челябинская обл., с. Еткуль, ул. Ленина, д. 124, Юридический адрес: 195027, г. Санкт-Петербург, ул.
Магнитогорская, д. 30, литер А, пом./офис 9-
Н/801. Телефон
адрес: 124460, г. Москва, Зеленоград, корп.
1213, кв. 135 Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 35 ИНН 7735057430 Телефон: +7 (495) 989-52-17, многоканальный +7 (495) 745-05-84, факс: +7 (495) 74505-83
Web-сайт: www.termiko.ru, Email: info@termiko.ru Общество с ограниченной ответственностью «РНПО
РусПрибор» (ООО «РНПО РусПрибор») ИНН 7806554046, Юридический адрес: 195196, г. Санкт-Петербург, вн.тер.г. муниципальный округ Малая Охта, ул. Таллинская, д. 7, литера О, помещ.
1-Н, офис 322 Телефон (факс): +7 (812) 317-79-13
Web-сайт:
б ество с ограниченной ответственностью «РНПО РусПрибор», (ООО «РНПО РусПрибор»), г. Санкт-Петербург
Трансформатор напряжения
С-0,5,
НТС-0,5,
НОС-3, НОС-6
46784-11
(факс): +7 (812) 317-79-13, Web-сайт: www.rup-su.ru, E-mail: mail@rup-su.ru
ОАО «РЭТЗ Энергия».
Адрес: 140105, г. Раменское, Московской обл., ул. Левашова, 21. Тел.: (496) 463 39 41; факс (496) 467 96 79.
Web-сайт: www.ramenergy.ru
кционерное общество «Раменский электротехнически й завод Энергия» (АО «РЭТЗ
Энергия»)
ИНН 5040010981 Юридический адрес: 140105, Московская область, г.
Раменское, ул.
Левашова, д. 21
Телефон: + 7 (496)
463-66-93
Web-сайт:
www.ramenergy.ru E-mail: retz@
ramenergy.ru
кционерное общество
«Раменский электротехнический завод Энергия»
(АО «РЭТЗ Энергия») ИНН 5040010981 Юридический адрес: 140105, Московская область, г. Раменское, ул. Левашова, д. 21 Телефон: + 7 (496) 463-66-93
Web-сайт: www.ramenergy.ru E-mail: retz@ ramenergy.ru
кционерное об ество «Раменский электротехнический завод Энергия» (АО «РЭТЗ Энергия»), Московская область, г. Раменское
