МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

04 августа 2021 г.

1618

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

  • 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств

измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской                                      1

  • 5. Контроль за испол)                                    за собой.

метрологии

Руководитель

А.П.Шалаев

Сертификат: 028BB28700A0AC3E9843FA50B54MO6F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

к_____—______




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1618

Лист № 1 Регистрационный № 46611-16 Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031

Назначение средства измерений

Преобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031 (далее по тексту - 1111Т) предназначены для измерений температуры сыпучих, жидких и газообразных неагрессивных, а также агрессивных сред, не разрушающих защитный корпус 11Т, температуры наружной поверхности труб наземных и подземных трубопроводов, поверхности твердых тел и температуры грунта, в том числе во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 1УЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, IIC групп Т1, Т2, Т3, Т4, Т5, Т6 по ТР ТС 012/2011.

Описание средства измерений

1ринцип работы 11Т типов ТСМУ 031, ТС1У 031 основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры.

1ринцип работы 11Т типов ТХАУ 031, ТХКУ 031, ТННУ 031 основан на явлении возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединения которых (спаи) находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Изменение электрического сопротивления материала ЧЭ или изменение термоэлектродвижущей силы, возникающей в ЧЭ, преобразуется нормирующим измерительным преобразователем (далее по тексту - И1) в изменение выходного токового или цифрового сигналов.

Модели 11Т отличаются друг от друга типом установленного в них ЧЭ, способом контакта с измеряемой средой, типом устанавливаемого в них И1, видом взрывозащиты, виброустойчивостью, наличием цифрового дисплея (далее по тексту - ЦД).

В зависимости от способа контакта с измеряемой средой изготавливают погружаемые 11Т (далее по тексту - 11ТС) и поверхностные 11Т (далее по тексту - 11Т1). 11ТС имеют модели с соединительным кабелем (далее по тексту - 11ТСК) и модели для измерения температуры окружающей среды (воздуха) (далее по тексту - 11ТСп).

В 11Т могут быть установлены микропроцессорный И1 (далее по тексту - И1/М1), интеллектуальный HART-преобразователь (далее по тексту - ИП/ХТ), ИП, поддерживающий протокол обмена данными Modbus RTU (далее по тексту - И1/МБ), И1, поддерживающий протокол обмена данными Foundation Fieldbus (далее по тексту - И1/ФБ),  И1,

поддерживающий протокол обмена данными Foundation Profibas (далее по тексту - И1/1Б) или

ИП, осуществляющий измерение температуры и беспроводную передачу информации о значении измеряемой температуры по протоколу связи ISA100.11a (далее по тексту - ИП/БП).

Во все ППТ, кроме ППТ с ИП/МБ, ИП/ПБ, может быть установлен ЦД.

ППТ имеют модели: ТСМУ 031/МП, ТСПУ 031/МП, ТСМУ 031/МП/ИНД, ТСПУ 031/МП/ИНД, ТСМУ 031/ХТ, ТСПУ 031/ХТ, ТСМУ 031/ХТ/ИНД, ТСПУ 031/ХТ/ИНД, ТСМУ 031/МБ, ТСПУ 031/МБ, ТСМУ 031/ФБ, ТСПУ 031/ФБ, ТСМУ 031/ФБ/ИНД, ТСПУ 031/ФБ/ИНД, ТСМУ 031/ПБ, ТСПУ 031/ПБ, ТСПУ 031/БП, ТСПУ 031/БП/ИНД, ТХАУ 031/ХТ, ТХКУ 031/ХТ, ТННУ 031/ХТ, ТХАУ 031/ХТ/ИНД, ТХКУ 031/ХТ/ИНД, ТННУ 031/ХТ/ИНД, ТХАУ 031/ФБ, ТХКУ 031/ФБ, ТННУ 031/ФБ, ТХАУ 031/ФБ/ИНД, ТХКУ 031/ФБ/ИНД, ТННУ 031/ФБ/ИНД, ТХАУ 031/ПБ, ТХКУ 031/ПБ, ТННУ 031/ПБ, ТХАУ 031/БП, ТННУ 031/БП, ТХАУ 031/БП/ИНД, ТННУ 031/БП/ИНД.

Примечание - Индекс «ИНД» в обозначении моделей ППТ означает наличие ЦД в ППТ (далее по тексту - ППТ/ИНД).

ППТ изготавливают в общепромышленном (далее по тексту - ППТ/Оп) и во взрывозащищенном (далее по тексту - ППТ/Ех) исполнениях.

Взрывозащищенность ППТ/Ех в соответствии с ТР ТС 012/2011 обеспечивается видами взрывозащиты либо «взрывонепроницаемая оболочка» (далее по тексту - ППТ/Exd), либо «искробезопасная электрическая цепь «i» (далее по тексту - ППТ/Exi), либо «взрывонепроницаемая оболочка» плюс «искробезопасная электрическая цепь «i» (далее по тексту - ППТ/Exdi).

ППТ изготавливают в виброустойчивом исполнении по ГОСТ Р 52931-2008.

Все ППТ имеют модели, предназначенные для применения в условиях стандартных для этих моделей вибрационных нагрузок (модели ППТ/С).

ППТС с монтажной частью защитного корпуса с длинами до 160 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях особо высоких вибрационных нагрузок (модели ППТС/ОВ).

ППТС с монтажной частью защитного корпуса с длинами до 500 мм включительно и диаметрами от 5 до 10 мм имеют модели, предназначенные для работы в условиях высоких вибрационных нагрузок (модели ППТС/В).

Модели ППТ имеют исполнения, отличающиеся друг от друга по диапазону измерений температуры, по конструкции ЧЭ, по количеству ЧЭ, по конструкции и материалу защитного корпуса, по виду крепления соединительного кабеля с защитным корпусом и головкой, по виду установочного устройства, по диаметру и длине монтажной части защитного корпуса, по диаметру установочной поверхности, по материалу и длине соединительного кабеля, по типу и материалу головки.

ППТС имеют исполнения, устойчивые и прочные к возможным протечкам измеряемой среды при разрушении погружаемой части защитного корпуса ППТС (исполнения ППТС/Д).

ППТ состоят из ЧЭ, защитного корпуса с монтажными элементами или без них, головки или соединительного кабеля и головки, и ИП. ППТ/ИНД в головке имеют ЦД.

ЧЭ у ТСМУ 031, ТСПУ 031 выполнены на основе либо микропровода, либо пленочных терморезисторов, а их токовыводы - на основе либо многожильных проводов во фторопластовой изоляции, либо кабелей КНМСН и КНМСМ.

ЧЭ у ТХАУ 031, ТХКУ 031, ТННУ 031 выполнены на основе термопарного кабеля КТМС.

Защитный корпус ППТС выполнен либо на основе трубы с приварным дном, либо цельноточеным из нержавеющих сталей 12Х18Н10Т, 10Х17Н13М2Т, 10Х23Н18 или аналогичных им, либо кабелей КНМСН, КНМСМ, КТМС с приварным дном.

Защитный корпус ППТП выполнен из алюминиевого сплава или нержавеющей стали с плоским основанием или основанием, имеющим радиус кривизны, соответствующий диаметру поверхности, на которую защитный корпус устанавливается на объекте измерений.

Защитные корпуса типов «К1», «К2» герметично соединены с соединительным кабелем и головкой с помощью сварки, при этом оба корпуса электрически развязаны от их оснований для

Лист № 3 Всего листов 20 предотвращения падения потенциала катодной защиты через корпус и соединительный кабель. ППТ с защитным корпусом типа «К1» предназначены для установки на трубы наземных и подземных трубопроводов диаметром от 114 и выше, ППТ с защитным корпусом типа «К2» -на трубы наземных и подземных трубопроводов среднего диаметра - от 60 до 108 мм.

ППТ с защитными корпусами типов «К3М», «К4», «К5М», «К6», «К7» предназначены для установки на плоские поверхности, включая плоские поверхности малых размеров, и для установки на трубы наземных трубопроводов диаметром от 12 мм и выше.

Головка ППТ выполнена из либо литьевого алюминиевого сплава, либо нержавеющей стали, либо поликарбоната. В патрубок головки может быть установлен кабельный ввод, входящий в комплект поставки, или адаптер для установки кабельного ввода потребителем.

Кабельный ввод головки обеспечивает возможность подключения ППТ к линии потребителя кабелем, кабелем в броне, кабелем в металлорукаве, кабелем в броне и в металлорукаве или кабелем в трубе.

Соединительный кабель выполнен либо на основе многожильных медных проводов во фторопластовой изоляции, которые защищены внешними оболочками из:

  • - нержавеющей трубы и металлорукава в полихлорвиниловой изоляции,

  • - гибкого рукава (сильфона) в оплетке,

  • - оплетки из металлических проволок и фторопластовой трубки,

  • - оплетки из металлических проволок, фторопластовой трубки и металлорукава в полихлорвиниловой изоляции,

  • - оплетки из металлических проволок, фторопластовой трубки и нержавеющего металлорукава,

  • - оплетки из металлических проволок, фторопластовой трубки и оцинкованного металлорукава,

  • - оплетки из металлических проволок,

либо на основе кабелей КНМСН, КНМСМ или КТМС в металлической оболочке, либо в комбинации указанных материалов.

ИП выполнен в виде отдельного блока и установлен в головке. ИП имеет зажимы для подсоединения токовыводов ЧЭ и жил кабеля потребителя.

У ППТ/ИНД в головке, кроме ИП, установлен ЦД со светодиодной индикацией (далее по тексту - СДИ или СДИр) или с жидкокристаллической индикацией (далее по тексту - ЖКИ). ЦД выполнен либо в виде отдельного блока, либо совмещен в одном корпусе с ИП.

Фотографии общего вида ППТ представлены на рисунках 1 - 10.

Приказ Росстандарта №1618 от 04.08.2021, https://oei-analitika.ru

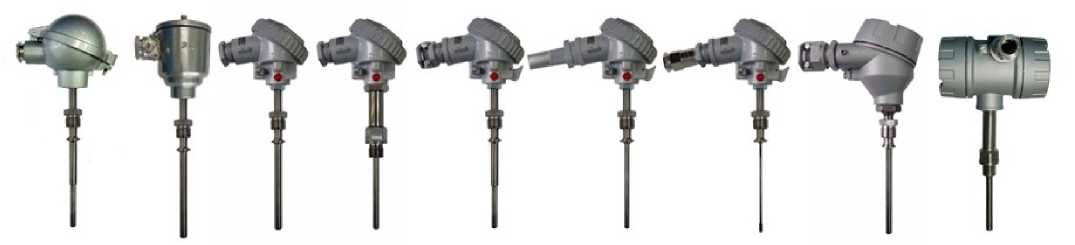

Рисунок 1 - Общий вид погружаемых общепромышленных ППТС/Оп и взрывозащищенных ППТС/Exi, ППТС/Exd, ППТС/Exdi

Приказ Росстандарта №1618 от 04.08.2021, https://oei-analitika.ru

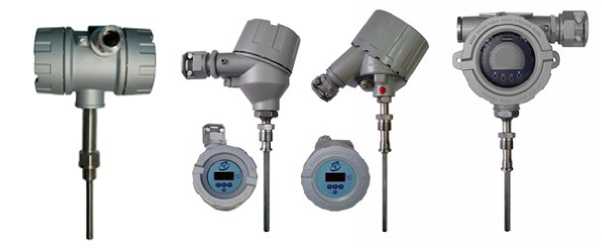

Рисунок 2 - Общий вид погружаемых общепромышленных ППТС/Оп/ИНД и взрывозащищенных nnTC/Exd/ИНД, nnTC/Exi/ИНД, ППТС/ЕхШ/ИНД

Приказ Росстандарта №1618 от 04.08.2021, https://oei-analitika.ru

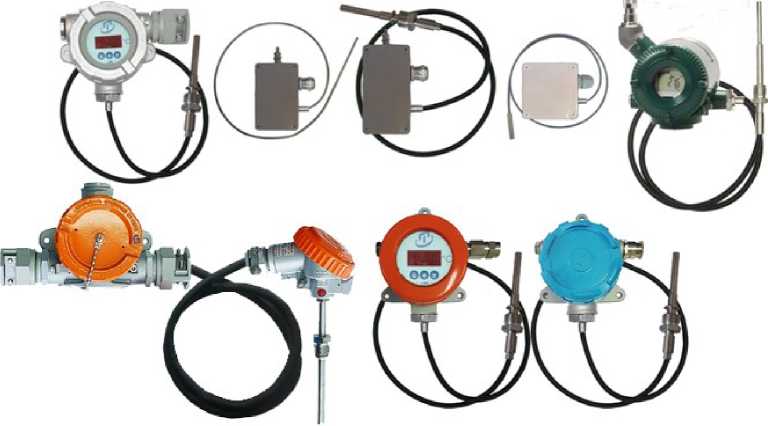

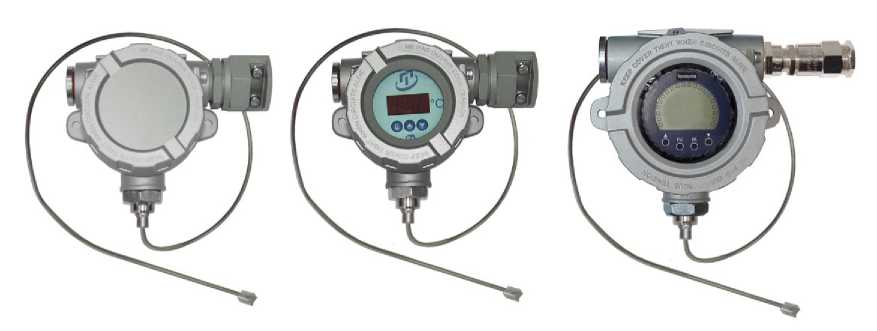

Рисунок 3 - Общий вид погружаемых кабельных общепромышленных ППТСК/Оп, ППТСК/Оп/ИНД и взрывозащищенных ППТСК/Exi, nnTCK/Exi/ИНД

Приказ Росстандарта №1618 от 04.08.2021, https://oei-analitika.ru

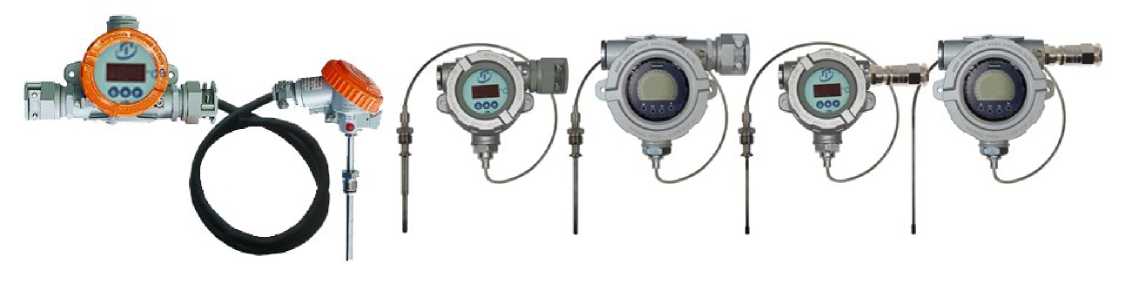

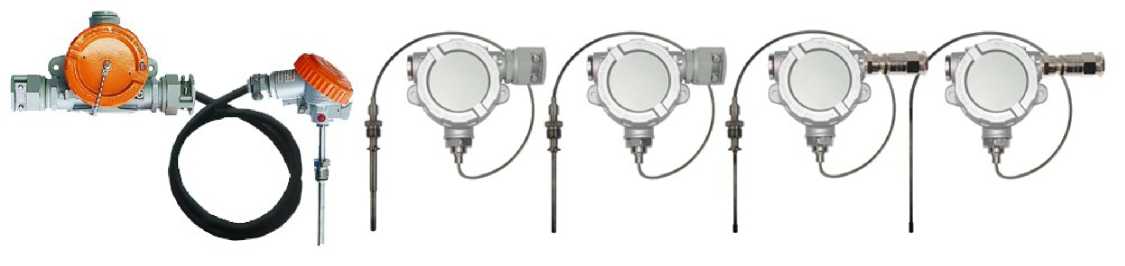

Рисунок 4 - Общий вид погружаемых кабельных взрывозащищенных ППТСК/Exd, ППТСК/Exdi

Приказ Росстандарта №1618 от 04.08.2021, https://oei-analitika.ru

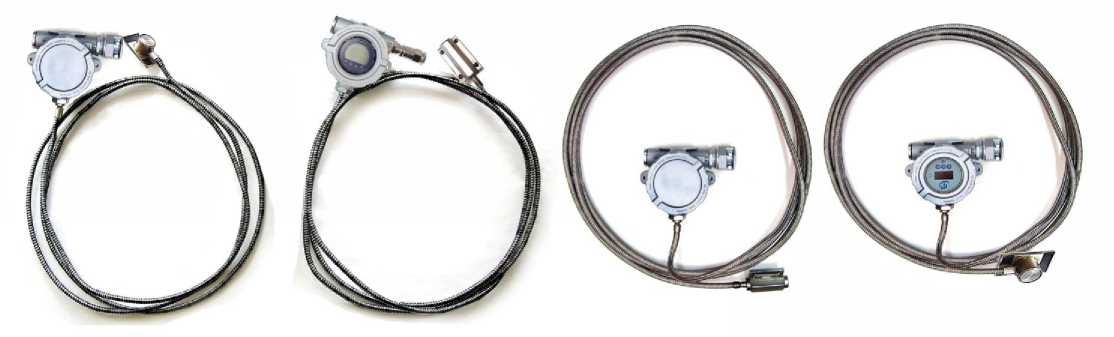

Рисунок 5 - Общий вид погружаемых кабельных взрывозащищенных nnTCK/Exd/ИНД, nnTCK/Exdi/ИНД

Приказ Росстандарта №1618 от 04.08.2021, https://oei-analitika.ru

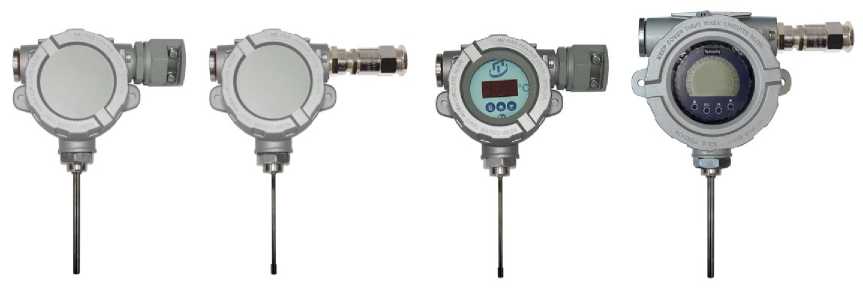

Рисунок 6 - Общий вид общепромышленных ППТСп/Оп и взрывозащищенных ППТСп/Exi для измерения температуры окружающей среды (воздуха)

Приказ Росстандарта №1618 от 04.08.2021, https://oei-analitika.ru

Рисунок 7 - Общий вид взрывозащищенных ППТСп/Exd, ППТСп/Exdi, nnTCn/Exd/ИНД, nnTCn/Exdi/ИНД для измерения температуры окружающей среды (воздуха)

Приказ Росстандарта №1618 от 04.08.2021, https://oei-analitika.ru

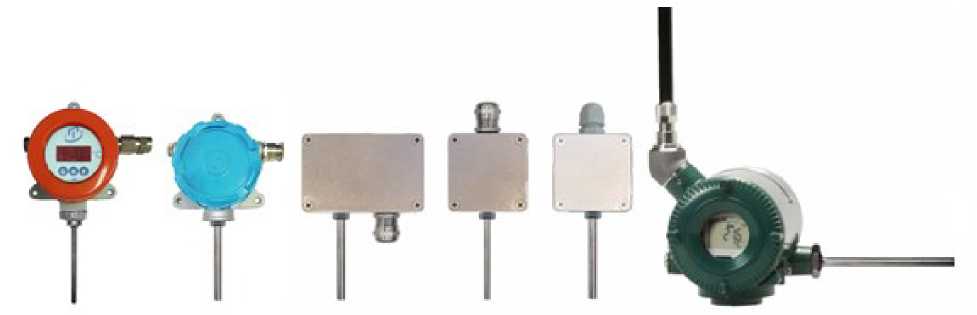

Рисунок 8 - Общий вид поверхностных общепромышленных ППТП/Оп и взрывозащищенных ШГГП/Exi с корпусами типов «К3М» - «К7»

Приказ Росстандарта №1618 от 04.08.2021, https://oei-analitika.ru

Рисунок 9 - Общий вид поверхностных взрывозащищенных ИПТП/Exd, ППТП/Exdi, nnrn/Exd/ИНД, nnTn/Exdi/ИНД с корпусом типа «К7»

Приказ Росстандарта №1618 от 04.08.2021, https://oei-analitika.ru

Рисунок 10 - Общий вид поверхностных общепромышленных ППТП/Оп, ППТП/Оп/ИНД и взрывозащищенных ППТП/Exd, ППТП/Exdi, nnTn/Exd/ИНД, nnTn/Exdi/ИНД с корпусами типов

«К1», «К2»

Пломбирование ППТ не предусмотрено. Заводские номера нанесены на шильдики в виде табличек или на этикетки, прикрепленные на корпус ППТ. Конструкция ППТ не позволяет нанести знак поверки на корпус.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) ППТ состоит из встроенных, метрологически значимых, и автономных частей.

Встроенные части ПО недоступны пользователю и не подлежат изменению на протяжении всего времени функционирования ППТ, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014).

Автономные части ПО предназначены для взаимодействия с компьютером, не оказывают влияния на метрологические характеристики измерительных преобразователей и служат для конфигурирования, настройки и получения данных измерений в процессе эксплуатации. Метрологически значимые автономные части ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Метрологические характеристики ППТ оценены с учетом влияния на них встроенного ПО.

Идентификационные данные ПО ППТ приведены в таблицах 1-14.

Таблица 1 - Идентификационные данные ПО ППТ с микропроцессорным измерительным

преобразователем ИП/МП

Идентификационные данные

Значение

Идентификационное наименование ПО

MPLAB

Номер версии ПО, не ниже

8.85.00.00

Цифровой идентификатор ПО

не доступен

Таблица 2 - Идентификационные данные ПО ПИТ с микропроцессорным измерительным преобразователем ИП/МП

Идентификационные данные

Значение

Идентификационное наименование ПО

Термоприбор-2М

Номер версии ПО, не ниже

1.3

Цифровой идентификатор ПО

не доступен

Таблица 3 - Идентификационные данные ПО ПИТ с HART-измерительным преобразователем

Т32

Идентификационные данные

Значение

Идентификационное наименование ПО

WHart

Номер версии ПО, не ниже

1.5

Цифровой идентификатор ПО

не доступен

Таблица 4 - Идентификационные данные ПО ППТ с HART-измерительным преобразователем

Т32

Идентификационные данные

Значение

Идентификационное наименование ПО

WIKA T32

Номер версии ПО, не ниже

1.50

Цифровой идентификатор ПО

не доступен

Таблица 5  - Идентификационные данные ПО «HARTconfig» НКГЖ.00131.001-02

HART-измерительного преобразователя ИП 0304/М1-Н

Идентификационные данные

Значение

Идентификационное наименование ПО

Ipm0399m3 install.exe

Номер версии ПО, не ниже

1.01

Цифровой идентификатор ПО

не доступен

Таблица 6  - Идентификационные данные ПО «HARTconfig» НКГЖ.00131.001-02

HART-измерительного преобразователя ИП 0304/М1-Н

Идентификационные данные

Значение

Идентификационное наименование ПО

Set-up HARTconfig ver12.3.3.exe

Номер версии ПО, не ниже

12.0

Цифровой идентификатор ПО

не доступен

Таблица 7  - Идентификационные данные ПО ППТ с HART-измерительными

преобразователями 5335, 5337, 5437

Идентификационные данные

Значение

Идентификационное наименование ПО

PReset

Номер версии ПО, не ниже

8.01.1002

Цифровой идентификатор ПО

не доступен

Таблица 8 - Идентификационные данные ПО ППТ с HART-измерительным преобразователем

YTA70

Идентификационные данные

Значение

Идентификационное наименование ПО

Software

Номер версии ПО, не ниже

1

Цифровой идентификатор ПО

не доступен

Таблица 9 - Идентификационные данные ПО ППТ с измерительным преобразователем, поддерживающим протокол Modbus RTU

Идентификационные данные

Значение

Идентификационное наименование ПО

MPLAB

Номер версии ПО, не ниже

8.85.00.00

Цифровой идентификатор ПО

не доступен

Таблица 10 - Идентификационные данные ПО ППТ с измерительным преобразователем, поддерживающим протокол Modbus RTU

Идентификационные данные

Значение

Идентификационное наименование ПО

Термоприбор-2М

Номер версии ПО, не ниже

1.3

Цифровой идентификатор ПО

не доступен

Таблица 11 - Идентификационные данные ПО ППТ с измерительным преобразователем

YTA510

Идентификационные данные

Значение

Идентификационное наименование ПО

Software

Номер версии ПО, не ниже

R1.02.01

Цифровой идентификатор ПО

не доступен

Таблица 12 - Идентификационные данные ПО для СДИр

Идентификационные данные

Значение

Идентификационное наименование ПО

MCUProgrammer.exe

Номер версии ПО, не ниже

v.3.2.0.0

Цифровой идентификатор ПО

не доступен

Таблица 13  - Идентификационные данные ПО ППТ с Fieldbus-измерительным

преобразователем 5350

Идентификационные данные

Значение

Идентификационное наименование ПО

PReset

Номер версии ПО, не ниже

8.01.1002

Цифровой идентификатор ПО

не доступен

Таблица 14 - Идентификационные данные ПО ППТ с HART-измерительным преобразователем ТМТ82, с Fieldbus-измерительным преобразователем ТМТ85

Идентификационные данные

Значение

Идентификационное наименование ПО

Firmware

Номер версии ПО, не ниже

01.0e.zz

Цифровой идентификатор ПО

не доступен

Метрологические и технические характеристики

Таблица 15 - Основные метрологические характеристики ТС

Наименование характеристики

Значение характеристики

Диапазон измерений температуры, °С:

  • - ТСМУ 031С

  • - ТСПУ 031С

  • - ТХАУ 031С

  • - ТХКУ 031С

  • - ТННУ 031С

  • - ТСМУ 031П, ТСПУ 031П с корпусами типов «К1», «К2»

  • - ТСМУ 031П с корпусами типов «К3М» -«К5М»

  • - ТСПУ 031П с корпусами типов «К3М» -«К5М»

  • - ТСПУ 031П с корпусом типа «К7»

от -180 до +180, от -70 до +180; от -50 до +180; от -196 до +150, от -196 до +500,

от -50 до +200, от -70 до +200, от -70 до +500; от -70 до +600 оС; от -50 до +1200; от -50 до +800; от -50 до +1200;

от -60 до +120, от -60 до +150;

от -70 до +180;

от -70 до +200; от -196 до +500, от -70 до +200,

от -70 до +500, от -70 до +600

Пределы      допускаемой      основной

погрешности ППТ

указаны в таблицах 16, 17

Пределы   допускаемой   дополнительной

приведенной погрешности ППТ, вызванной изменением температуры окружающей среды от +15 до +25 °С до любой температуры в диапазоне от -65 до +85 °С на каждые 10 °С изменения температуры окружающей среды

указаны в таблице 18

Пределы    допускаемой    погрешности

индикации ППТ/ИНД в зависимости от значений пределов допускаемой основной погрешности ППТ/ИНД

указаны в таблицах 19, 20, 21

Пределы допускаемой   дополнительной

приведенной погрешности индикации значения измеряемой температуры для ППТ/ИНД,     вызванной     изменением

температуры окружающей среды от +15 до +25 °С до любой температуры в диапазоне от -65 до +85 °С на каждые 10 °С изменения температуры окружающей среды, % (от диапазона измерений)

±0,1

Таблица 16 - Пределы допускаемой основной погрешности ППТ с установленным на заводе-изготовителе и не изменяемым в процессе эксплуатации диапазоном измерений температуры

ППТ

Диапазон измерений температуры (в зависимости от исполнения), оС

Минимальный интервал ЛТи. диапазона измерений температуры, °С

Пределы допускаемой основной приведенной погрешности 00, % (от интервала ЛТи. диапазона измерений температуры)

Пределы допускаемой основной абсолютной погрешности

Л0мин., оС1)

ТСМУ 031С

от -180 до +180, от -70 до +180, от -50 до +180

10

±0,15; ±0,2; ±0,25; ±0,4;

±0,5; ±0,6; ±1,0

±0,202)

ППТ

Диапазон измерений температуры (в зависимости от исполнения), оС

Минимальный интервал ЛТи. диапазона измерений температуры, °С

Пределы допускаемой основной приведенной погрешности 00, % (от интервала ЛТи. диапазона измерений температуры)

Пределы допускаемой основной абсолютной погрешности

Л0мин., оС1)

ТСПУ 031С:

ТСПУ 031С/ХТ^1

от -196 до +150, от -196 до +500, от -70 до +200, от -50 до +200, от -70 до +500, от -70 до +600

10

±0,1; ±0,15; ±0,2; ±0,25;

±0,4; ±0,5; ±1,0

±0,13)

ТСПУ 031С/ХТ-№,

ТСПУ 031С/ХТ^,

ТСПУ 031С/ХТ-У,

ТСПУ 031С/ХТ-Е,

ТСПУ 031С/ХТ-Э1,

ТСПУ 03I(WB-PR,

ТСПУ 031С/1 Ili-PR,

ТСПУ 031С/ФБ-Е

10

±0,1; ±0,15; ±0,2; ±0,25;

±0,4; ±0,5; ±1,0

±0,153)

ТСПУ 031С/МП,

ТСПУ 031С/МБ

10

±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,0

±0,25

ППТП

от -196 до +500, от -70 до +180, от -50 до +180, от -70 до +200, от -50 до +200, от -70 до +500, от -50 до +500, от -70 до +600, от -60 до +150, от -60 до +120

10

±0,25; ±0,4; ±0,5; ±0,6; ±1,0

±0,204)

ТХАУ 031С,

ТННУ 031С

от -50 до +300, от -50 до +800,

от -50 до +1000, от -50 до +1200

50

±0,25; ±0,4; ±0,5; ±0,6; ±1,0

±0,505)

±0,75

ТХКУ 031С

от -50 до +300, от -50 до +600, от -50 до +800

50

±0,25; ±0,4; ±0,5; ±0,6; ±1,0

±0,505)

±0,75

Примечания

  • 1 При определении предела допускаемой основной погрешности ППТ выбирают максимальное значение между минимальным пределом основной абсолютной погрешности Ломин.оС, и рассчитанным значением (в оС) допускаемой основной приведенной погрешности от интервала диапазона измерений температуры 00.

  • 2 Только для диапазона измерений температуры от 0 до плюс 180 оС. В диапазоне измерений от минус 180 до не более 0 оС предел допускаемой основной абсолютной погрешности Л0мин. составляет ±0,25 оС.

  • 3 Только для интервала диапазона измерений ЛТи. не более 100 оС в диапазоне измерений температуры от минус 50 до плюс 150 оС. В диапазонах измерений от минус 196 до не более минус 50 оС и свыше 150 до 600 оС предел допускаемой основной абсолютной погрешности Л0мин. составляет ±0,2 оС.

  • 4 Только для диапазона измерений от минус 50 до плюс 150 оС. В диапазонах измерений от минус 196 до не более минус 50 оС и свыше плюс 150 до плюс 600 оС предел допускаемой основной абсолютной погрешности Л0мин. составляет ±0,35 оС.

  • 5 Только для диапазона измерений температуры от минус 50 до плюс 300 оС.

  • 6 Типовыми значениями пределов допускаемой основной погрешности о0 являются:

- ±0,25%; ±0,5% - для ТСМУ 031С, ТСПУ 031С;

- ±0,5%; ±1,0% - для ТХАУ 031С, ТХКУ 031С, ТННУ 031С, ППТП.

Таблица 17 - Пределы допускаемой основной погрешности ППТ с изменяемым диапазоном измерений температуры

ППТ

Диапазон измерений температуры (в зависимости от исполнения), °С

Минимальный интервал ЛТи. диапазона измерений температуры, °С

Пределы допускаемой основной приведенной погрешности о0, % (от интервала ЛТи. диапазона измерений температуры)

Пределы допускаемой основной абсолютной погрешности

Л0мин., °С

ТСМУ 031С

от -50 до +180, от -70 до +180, от -180 до +180

10

±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0

±0,35

ТСПУ 031С

от -50 до +200, от -70 до +200, от -70 до +500, от -70 до +600, от -196 до +150, от -196 до +500

10

±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0

±0,35

ТХАУ 031С,

ТННУ 031

от -50 до +300

50

±0,25; ±0,4; ±0,5; ±0,6; ±1,0

±0,70

от -50 до +800, от -50 до +1000, от -50 до +1200

±0,90

ТХКУ 031С

от -50 до +300

50

±0,25; ±0,4; ±0,5; ±0,6; ±1,0

±0,70

от -50 до +600, от -50 до +800

±0,90

ППТ

Диапазон измерений температуры (в зависимости от исполнения), °С

Минимальный интервал ЛТи. диапазона измерений температуры, °С

1ределы допускаемой основной приведенной погрешности о, % (от интервала ЛТи. диапазона измерений температуры)

1ределы допускаемой основной абсолютной погрешности

Л0мин., °С

1111111

от -196 до +500, от -70 до +180, от -50 до +180, от -70 до +200, от -50 до +200, от -70 до +500, от -50 до +500, от -70 до +600, от -60 до +150, от -60 до +120

10

±0,25; ±0,4; ±0,5; ±0,6;

±1,0

±0,35

Таблица 18 - Пределы допускаемой дополнительной приведенной погрешности 1111Т, вызванной изменением температуры окружающей среды от (20 ± 5) оС до любой температуры в диапазоне от минус 65 до плюс 85 оС на каждые 10 оС изменения температуры окружающей среды

ППТ

Пределы допускаемой дополнительной погрешности, ^окр.,оС/10 oC изменения температуры окружающей среды

ТСМУ 031/XT-W, ТСПУ 031/XT-W

±(0,06 + 0,00015-|Т|) оС, где Т - измеряемая температура, оС

ТХАУ 031/XT-W, ТХКУ 031/XT-W

±(0,1 + 0,0002-|Т|) оС, где Т - измеряемая температура, оС

ППТ

Пределы допускаемой дополнительной погрешности, Л^р.,оС/10 oC изменения температуры окружающей среды

ТННУ 031/ХТ-№

±(0,1 + 0,0005^|Т|) оС при измерении температуры до 0 оС,

±(0,1 + 0,0002^|Т|) оС при измерении температуры выше 0 оС, где Т - измеряемая температура, оС

ТСМУ 031/XT-PR1, ТСПУ 031/ХТ-РК1

±0,02 oC или ±0,0002^ЛТ, где ЛТ - интервал измерений, оС (выбирается большее значение)

ТХАУ 031/XI-PR1, ТХКУ 031/XI-PR1,

ТННУ 031/ХТ^1

±0,25 oC или ±0,0002 •ЛТ, где ЛТ - интервал измерений, оС (выбирается большее значение)

ТСМУ 031/ХТ-РК, ТСПУ 03 ЖТ-PR;

ТСМУ 03ЦХГ-У, ТСПУ 03 КХТ-Y

±0,05 oC или ±0,0005 •ЛТ, где ЛТ - интервал измерений, оС (выбирается большее значение)

ТХАУ 03КХТ-PR, ТХКУ 031/Xr-PR, ТННУ 031/ХТ^;

ТХАУ 03КХТ-Y, ТХКУ 03 ЦХГ-У,

ТННУ 031/ХТ-У

±0,25 oC или ±0,0005 •ЛТ, где ЛТ - интервал измерений, оС (выбирается большее значение)

ТСМУ 031/ХТ-Э1

±(0,05 + 0,00025 •ЛТ) оС, где ЛТ - интервал измерений, оС

ТСПУ 031/ХТ-Э1

±(0,11 + 0,000375 •ЛТ) оС, где ЛТ - интервал измерений, оС

ТХАУ 031/ХТ-Э1, ТХКУ 031/ХТ-Э1,

ТННУ 031/ХТ-Э1

±(0,375 + 0,000375^ЛТ) оС, где ЛТ - интервал измерений

ППТ

Пределы допускаемой дополнительной погрешности, . \|о|ф.."С/10 oC изменения температуры окружающей среды

ТСМУ 031/ХТ-Е, ТСПУ 031/ХТ-Е,

ТХАУ 031/ХТ-Е, ТХКУ 031/ХТ-Е,

ТННУ 031/ХТ-Е

±(0,00015^ДТ + 0,0001 • |Т|) "С, где ДТ - интервал измерений, оС, Т - измеряемая температура, оС

ТСМУ 031/МП, ТСПУ 031/МП

±(0,03 + 0,0002^ ДТ) "С, где ДТ - интервал измерений, "С

ТСМУ 031/МБ, ТСПУ 031/МБ

±0,03 oC

ТСМУ 031/ФБ-Е, ТСПУ 031/ФБ-Е, ТХАУ 031/ФБ-Е, ТННУ 031/ФБ-Е

±0,0001 |Т| "С, где Т - измеряемая температура, "С

ТСМУ 03 1/ФБ-РК, ТСПУ 031/ФБ-РК,

тсму 031/1 ih-pr, тспу 031/rn-PR

±0,02 oC или ±0,0002^ДТ, где ДТ - интервал измерений, "С (выбирается большее значение)

ТХАУ 03НФБ-PR, ТХКУ 031/ФБ-РК, ТННУ 031/ФБ-РК, ТХАУ 031/M-PR,

ТХКУ 031/nB-PR, ТННУ 031/ПБ-РЯ

±0,1 oC или ±0,0002^ДТ, где ДТ - интервал измерений, "С (выбирается большее значение)

Примечания

  • 1 Значения пределов допускаемой дополнительной погрешности ППТ, вызванной изменением температуры окружающей среды от (20 ± 5) оС до любой температуры в диапазоне от от минимальной допускаемой tмин.окр., оС, до максимальной допускаемой температуры окружающей среды tмакс.окр., оС, соответствуют значениям, указанным в описаниях типов ИП, установленных в ППТ.

Значения пределов допускаемой дополнительной погрешности ППТ, вызванной изменением температуры окружающей среды от минус 65 оС до минимальной допускаемой температуры окружающей среды tмин.окр., оС, и от максимальной допускаемой температуры окружающей среды tмакс.окр., "С, до плюс 85 "С, соответствуют удвоенным значениям пределов допускаемой дополнительной приведенной погрешности, указанным в таблице.

  • 2 Предел абсолютной погрешности Д, оС, Ш1Т с учетом пределов допускаемой абсолютной дополнительной погрешности, вызванной изменением температуры окружающей среды от (20 ± 5) оС до действительной температуры окружающей среды ^.окр., оС, определяется соотношением:

Д = ((отДТ/100)2 + (Д1окр.-(|1д.окр.| - 20)/10)2)1/2

Таблица 19 - Пределы допускаемой основной приведенной погрешности индикации 1111Т/ИНД

Пределы допускаемой основной приведенной погрешности 00, % (от интервала диапазона измерений температуры)

Пределы допускаемой основной приведенной погрешности индикации 00инд., % (от интервала диапазона измерений температуры)

±0,1

±0,15

±0,15

±0,2

±0,2

±0,25

±0,25

±0,3

±0,4

±0,5

±0,5

±0,6

±0,6

±0,7

±1,0

±1,1

Таблица 20 - Пределы допускаемой основной абсолютной погрешности индикации Аоинд измеряемой температуры в зависимости от пределов допускаемой основной абсолютной погрешности А0мин. и интервалов диапазонов измерений для ТСМУ 031/ИНД, ТСПУ 031/ИНД

Пределы допускаемой основной абсолютной погрешности

Аомин., оС

Интервалы диапазона измерений температуры, оС (Ткон.-Тнач.)

не более 50

от 50 до 100

от 100 до

150

от 150 до

200

от 200 до

250

от 250 до

550

от 550 до

700

Пределы допускаемой основной абсолютной погрешности индикации А0инд., оС

±0,1

±0,2

±0,2

±0,2

±0,2

-

-

-

±0,15

±0,2

±0,2

±0,3

±0,3

-

-

-

±0,2

±0,3

±0,3

±0,3

±0,3

±0,3

-

-

±0,3

±0,4

±0,4

±0,4

±0,4

±0,5

-

-

±0,4

±0,5

±0,5

±0,5

±0,6

±0,6

-

-

±0,5

±0,6

±0,6

±0,6

±0,6

±0,7

-

-

±0,6

±0,7

±0,7

±0,8

±0,8

±0,8

±0,9

±1,0

±0,7

±0,8

±0,8

±0,9

±0,9

±1,0

±1,0

±1,1

±0,8

±0,9

±0,9

±1,0

±1,0

±1,1

±1,1

±1,2

±0,9

±1,0

±1,0

±1,1

±1,1

±1,2

±1,2

±1,3

±1,0

±1,1

±1,1

±1,1

±1,2

±1,3

±1,3

±1,4

Таблица 21 - Пределы допускаемой основной абсолютной погрешности индикации А0инд. измеряемой температуры в зависимости от пределов допускаемой основной абсолютной погрешности А0мин. и интервалов диапазонов измерений для ТХАУ 031/ИНД, ТХКУ 031/ИНД, ТННУ 031/ИНД

Пределы допускаемой основной абсолютной погрешности

А0мин., оС

Интервалы диапазона измерений температуры, оС (Ткон.-Тнач.)

не более 200

от 200 до

400

от 400 до

600

от 600 до

900

от 900 до

1000

от 1000 до

1200

Пределы допускаемой основной абсолютной погрешности индикации А0инд., оС

±0,5

±0,6

±0,7

-

-

-

-

±0,75

±0,8

±0,9

-

-

-

-

±0,9

±1,0

±1,0

-

-

-

-

±1,0

±1,2

±1,2

-

-

-

-

±1,25

±1,4

±1,4

-

-

-

-

±1,5

±1,6

±1,7

±1,8

-

-

-

±2,0

±2,1

±2,2

±2,3

±2,5

-

-

±3,0

±3,1

±3,2

±3,3

±3,5

±3,5

±3,6

±4,5

±4,7

±4,9

±5,1

±5,4

±5,5

±5,7

±6,0

±6,2

±6,4

±6,6

±6,9

±7,0

±7,2

Таблица 22 - Выходные сигналы ППТ

Наименование характеристики

Значение характеристики

Выходной сигнал:

  • - для моделей ППТ/МП

  • - для моделей ППТ/МП/ИНД

  • - для моделей ППТ/ХТ

  • - для моделей ППТ/ХТ/ИНД

  • - для моделей ППТ/МБ

  • - для моделей 1111Т/БП

  • - для моделей ППТ/БП/ИНД

  • - для моделей ППТ/ФБ

  • - для моделей ППТ/ФБ/ИНД

  • - для моделей ППТ/ПБ

постоянный ток от 4 до 20 мА по ГОСТ 26.011-80 постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с одновременной индикацией значения измеряемой температуры на экране установленного в головке СДИ постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с наложенным на него цифровым сигналом HART в стандарте Bell-202, версия 5 (или версия 7)

постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с наложенным на него цифровым сигналом HART в стандарте Bell-202, версия 5 (или версия 7), с одновременной индикацией значения измеряемой температуры на экране установленного в головке СДИр или ЖКИ цифровой сигнал в соответствии с протоколом RS485, Modbus RTU. Скорость обмена данными между ППТ/МБ и регистрирующей аппаратурой выбирается из стандартного ряда 300, 1200, 9600, 19200, ..., 115200 бод

цифровой сигнал в соответствии с протоколом беспроводной связи ISA100.11a

цифровой сигнал в соответствии с протоколом беспроводной связи ISA100.11a с одновременной индикацией значения измеряемой температуры на экране ЖКИ, установленного в ИП/БП

цифровой сигнал в соответствии с протоколом обмена данными Foundation Fieldbus

цифровой сигнал в соответствии с протоколом обмена данными Foundation Fieldbus с одновременной индикацией значения измеряемой температуры на экране установленного в головке ЖКИ

цифровой сигнал в соответствии с протоколом обмена данными Foundation Profibus

Таблица 23 - Основные технические характеристики ППТ

Наименование характеристики

Значение характеристики

Зависимость выходного токового сигнала ППТ (за исключением моделей ППТ/МБ, ППТ/БП, ППТ/ФБ, ППТ/ПБ) от измеряемой температуры

линейная

Время термической реакции то,бз, с, ППТС, определенное по методике ГОСТ 6651-2009 при коэффициенте теплоотдачи практически равном бесконечности, при установленном времени демпфирования «0», не более

указано в таблицах 24,

25

Наименование характеристики

Значение xарактеристики

Время термической реакции то,бз НИТИ, определенное по методике ГОСТ 6651-2009 при коэффициенте теплоотдачи практически равном бесконечности, при установленном времени демпфирования «0», с, не более:

- для ИИТИ с защитными корпусами типов «К1», «К2»

60

- для ИИТИ с защитными корпусами типов «К3М», «К4», «К5», «К5М», «К6», «К7»

20

Напряжение питания постоянного тока ППТ, кроме ИИТ/Exi, ННT/Exdi, В:

- для ИИТ/МИ

от 11 до 34

- для ИИТ/МИ/ИНД

от 15 до 34

- для ИПТ/ХТ-W

от 10,5 до 42

- для 1111Т/ХТ-\\7И11Д (с ЖКИ)

от 13,5 до 42

- для ИИТ/ХТ-Э1

от 10 до 42

- для ИИТ/ХТ-Э1/ИНД (с ЖКИ)

от 13 до 42

- для ИИТ/ХТ-Э1/ИНД (с СДИр)

от 15 до 42

- для ППТ/ХТ-Y, ППТ/ХТ-PR

от 8 до 35

- для ПИТ/ХТ^/ИНД, ИИТ/ХТ-РИ/ИНД (с ЖКИ)

от 11 до 35

- для ИЛТ/ХТ^/ИНД, ИИТ/ХТ-РИ/ИНД (с СДИр)

от 13 до 35

- для ИИТ/ХТ-PRI

от 7,5 до 48

- для ИИТ/ХТ-PR1/ИНД (с ЖКИ)

от 10,5 до 48

- для ИИТ/ХТ-PR 1/ИНД (с СДИр)

от 12,5 до 48

- для ИИТ/ХТ-E

от 11 до 42

- для ИИТ/ХТ-Е/ИНД (с ЖКИ)

от 14 до 42

- для ИИТ/ХТ-Е/ИНД (с ЖКИ TID10)

от 11 до 42

- для ИИТ/МБ

от 9 до 42

- для ИИТ/ФБ

от 9 до 32

- для ИИТ/ФБ/ИНД (с ЖКИ TID10)

от 9 до 32

- для ИИТ/ИБ

от 9 до 32

Максимальное допускаемое напряжение питания постоянного тока ИИТ/Exi, ИИТ/Exdi:

- для ИНТ/XT-W/Exi, ННТ/XT-W/Exdi, ННТ/XT-PR/Exi. ННТ/XT-PR/Exdi, HHT/XT-Y/Exi, ННТ/XT-Y/Exdi, ННТ/XT-PR1/Exi, ИНТ/XT-PRI/Exdi, 1 ШТ/ХТ-ЭЕЕхк ИШ7ХТ-Э1/Ех&, ННT/XT-E/Exi, ИИТ'/XT-E/Exdi, ИШT/XT-E/Exi/ИНД (с ЖКИ TID10), ННT/XT-E/Exdi/HНД (с ЖКИ TID10), ИИТ/ФБ-PR/Exi, ИИТ/ФБ-PR/Exdi, ИИТ/ИБ-PR/Exi, ИИТ/ИБ-PR/Exdi;

30 В

- ННT/XT-W/Exi/HНД, ННT/XT-W/Exdi/HНД, ИИТ/ХТ-Э1/ЕхШНД ИИT/ХT-Э1/Exdi/ИНД, ННT/XT-PR/Exi/HНД, HHT■/XT-PR/Exdi/ИНД, ИИT/XT-Y/Exi/ИНД, ИИT/XT-Y/Exdi/ИНД, 1111Т'/XT-PR 1/1'1x1^111Д, ИИT/XT-PR1/Exdi/ИНД, ИИТ/XT-E/Exi/ИНД, ИИT/XT-E/Exdi/ИНД (с ЖКИ);

29 В

- для ИИТ/МИ/Exi, ИИT/МИ/Exi/ИНД, ИИТ/МИ/Exdi,

11НТ7ХТ-Э1/ЕхЕИ11Д-СДИр. ИИТ/ХТ-Э^хй/ИНД-СДИр, ННT/XT-PR/Exi/HНД-СДHр, ИИТ/XT-PR/Exdi/ИНД-СДИр, ННT/XT-Y/Exi/HНД-СДHр, НИТ/XT-Y/Exdi/ИНД-СДИр, 1ПГТ/XT-PR 1/Exi/HI !Д-СДИр, III 1I7XT-

Наименование характеристики

Значение характеристики

PRI/Exdi/ИНД-СДИр;

28 В

- ППТ/ФБ-PR/Exi, ППТ/ФБ-PR/Exdi, ППТ/ПБ-PR/Exi, ППТ/ПБ-PR/Exdi;

17,5 В (FISCO)

- ППТ/ФБ-E/Exi, ППТ/ФБ-Е/ЕхШ, ППТ/ФБ-Е/Ем/ИНД, ППТ/ФБ-Е/ЕхШ/ИНД (с ЖКИ TID10)

17,5 В; 24 В (FISCO)

Электрическое сопротивление изоляции между измерительными цепями ППТ и защитным корпусом, а также между электрически разобщенными измерительными цепями ППТ с двумя и более ЧЭ:

- для ТСМУ 031/МП, ТСПУ 031/МП, ТСМУ 031/МП/ИНД, ТСПУ 031/МП/ИНД, ТСМУ 031/МБ, ТСПУ 031/МБ

указано в таблице 26

- для остальных ППТ, МОм, не менее:

20

Электрическое сопротивление изоляции между измерительными цепями ППТ и защитным корпусом, а также между электрически разобщенными измерительными цепями ППТ с двумя и более ЧЭ при температуре 40 °С и относительной влажности 100 %, МОм, не менее

0,5

Условное давление среды, температуру которой измеряют, МПа

от 0,4 до 16,0

Диаметр погружаемой части защитного корпуса, мм

от 2 до 20

Диаметр установочной поверхности защитного корпуса, мм, не менее

12

Длина соединительного кабеля, мм

от 100 до 20000

Длина монтажной части защитного корпуса, мм

от 8 до 20000(1)

Масса, г

от 200 до 7600

Средняя наработка на отказ, ч, не менее:

- для ППТП с корпусами типов «К1», «К2», ТСМУ 031С, ТСМУ 031П с верхним пределом диапазона измерений +150 оС, ТСПУ 031С, ТСПУ 031П с верхним пределом диапазона измерений +200 оС

175 200

- для остальных ППТ

100 000

Средний срок службы, лет, не менее:

- для ППТП с корпусами типов «К1», «К2», ТСМУ 031С, ТСМУ 031П с верхним пределом диапазона измерений +150 оС, ТСПУ 031С, ТСПУ 031П с верхним пределом диапазона измерений +200 оС

20

- для остальных Ш1Т

12,5

Вид климатического исполнения по ГОСТ 15150-69

О1, М1, М3

Группа исполнения по ГОСТ Р 52931-2008 в диапазоне температур окружающего воздуха от -65 до +85 °С

Д2

Степень защиты от воздействия воды, твердых тел (пыли) по

IP54, IP65, IP65/IP67,

ГОСТ 14254-2015

IP65/IP68

Примечания:

1 Для погружаемых ППТС с длинами монтажной части свыше 4500 до 20000 мм только для

ППТС с защитным корпусом на основе кабелей КНМСН, КНМСМ, КТМС.

2 Для ППТС типа ТСПУ 031 с верхним пределом диапазона измерений температуры св. +300

до +600 °С, типов ТХАУ 031, ТХКУ 031, ТННУ 031 с верхним пределом диапазона

измерений температуры св. +300 до +700 °С длина монтажной части не менее 60 мм.

Таблица 24 - Время термической реакции ТСМУ 031С, ТСПУ 031С

Диаметр монтажной части защитного корпуса ППТС, мм

Время термической реакции то,бз, с, не более

10

15,0

8

10 с переходом на 8 на длине 40 или 60 мм

9,0

10 с переходом на 6 на длине 160 мм

10 с переходом на 6,5 на длине 40 мм

10 с переходом на 4,5 на длине 20 мм или 30 мм

8 с переходом на 6 на длине 45 мм

6

6,0

5

6,0

4

5,0

3

4,5

2

4,0

Таблица 25 - Время термической реакции ТХАУ 031С, ТХКУ 031С, ТННУ 031С

Диаметр монтажной части защитного корпуса с ЧЭ закрытого типа или диаметр ЧЭ открытого типа, мм

Ти п спая

Время термической реакции Т0,6з, с, не более

10

изолированный

10,0

неизолированный

5,0

10 с переходом на 8 на длине 60 мм

8

изолированный

8,0

неизолированный

6,0

4,5

изолированный

5,0

неизолированный

4,0

3,0

изолированный неизолированный

3,0

1,5

изолированный неизолированный

0,3

Таблица 26 - Электрическое сопротивление изоляции ТСМУ 031/МП, ТСПУ 031/МП, ТСМУ

031/МП/ИНД, ТСПУ 031/МП/ИНД, ТСМУ 031/МБ, ТСПУ 031/МБ

Диапазон температур, оС

Электрическое сопротивление изоляции, МОм

для ППТ с ЧЭ и/или соединительными кабелями на основе кабелей КНМСН, КНМСМ

кроме ППТ с ЧЭ и/или соединительными кабелями на основе кабелей КНМСН, КНМСМ

от +15 до +35

1

20

от +100 до +250 включ.

1

5

св. +250 до +450 включ.

1

2

св. +450 до +600

0,5

0,5

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или на этикетку, прикрепленные на ППТ.

Комплектность средства измерений

Таблица 27

Наименование

Обозначение

Количество

Преобразователи температуры программируемые

ТСМУ 031, ТСПУ 031,

ТХАУ 031, ТХКУ 031,

ТННУ 031

1 шт. (модель и исполнение - в соответствии с заказом)

Паспорт

РГАЖ 2.821.031 ПС

1 экз.

Руководство по эксплуатации

РГАЖ 0.282.007 РЭ

1 экз.

Габаритный чертеж (ГЧ)

-

1 экз.

Примечание:

РЭ и ГЧ поставляются в одном экземпляре с первой партией ППТ.

Сведения о методиках (методах) измерений приведены в разделе 2.3 РГАЖ 0.282.007 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям температуры программируемым ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

РГАЖ 0.282.007 ТУ Преобразователи температуры программируемые ТСМУ 031, ТСПУ 031, ТХАУ 031, ТХКУ 031, ТННУ 031. Технические условия.




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1618

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначени е типа

Заводской

номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Преобразователи температуры программируемые

ТСМУ 031,

ТСПУ 031,

ТХАУ 031,

ТХКУ 031,

ТННУ 031,

46611-16

Закрытое акционерное общество Специальное конструкторское бюро (ЗАО СКБ «Термоприбор»),

г. Москва

раздел 3.4

РГАЖ 0.282.077 РЭ

раздел 3.4

РГАЖ 0.282.077 РЭ с изменением №1

Закрытое акционерное общество Специальное конструкторское бюро (ЗАО СКБ «Термоприбор»),

г. Москва

ФГУП

«ВНИИМС»




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
