№1658 от 02.10.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 197228
О внесении изменений в описание типа СИ
О продлении срока действия свидетельства об утверждении типа СИ на новый срок
Трансформаторы напряжения ЗНОМ-15-63М
Приказы по основной деятельности по агентству Вн. Приказ № 1658 от 02.10.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1658
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения ЗНОМ-15-63М
Назначение средства измеренийТрансформаторы напряжения ЗНОМ-15-63М предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Гц с целью питания электрических измерительных приборов, цепей релейной защиты, автоматики и управления.
Описание средства измеренийПринцип действия трансформаторов напряжения ЗНОМ-15-63М основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения ЗНОМ-15-63М состоят из активной части, помещенной в бак, залитый трансформаторным маслом.
Активная часть трансформаторов напряжения ЗНОМ-15-63М представляет собой однофазный магнитопровод броневого типа с обмотками. Магнитопровод трансформатора изготавливается из холоднокатанной электротехнической стали. Обмотки трансформатора -концентрические, слоевые. По назначению обмотки трансформатора подразделяются на обмотку высшего напряжения и обмотки низшего напряжения.
В нижней части бака расположена пробка для отбора и слива масла и выводы вторичных обмоток.

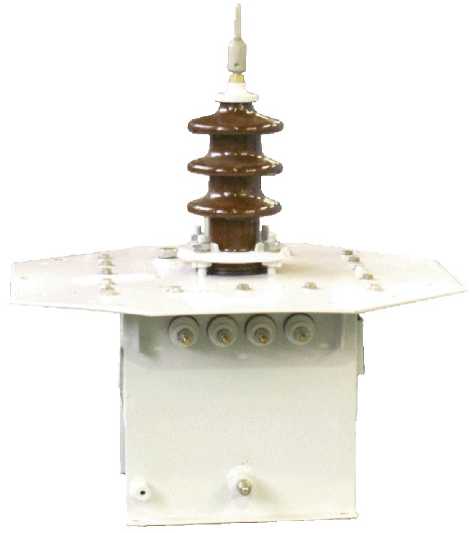

Рисунок 1 - Общий вид трансформаторов напряжения ЗНОМ-15-63М
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Номинальное напряжение первичной обмотки, В |
Номинальные напряжения вторичных обмоток, В |
Номинальная мощность вторичных обмоток в классах точности, В^А |
Мощность предельная, В^А | |||||
|
Основной |
Дополнительной |
Основной |
Дополнительной | |||||
|
6000/^3 |
0,2 |
0,5 |
1,0 |
3,0 |
3,0; 3 Р | |||
|
о о О W о о о о L.J L.J |
100/^3 |
100/3 |
- |
50 |
75 |
200 |
200 |
400 |
|
'л 'л w — О О --J О 00 О Ui О о о о о о о о о о о о |
100/^3 |
100/3 |
60 |
90 |
150 |
300 |
300 |
640 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2, Т2 |
|
Условия транспортирования и хранения:
|
С 8 |
|
Группа условий эксплуатации в части стойкости к механическим внешним воздействующим факторам по ГОСТ 17516.1-90 |
М1 |
|
Рабочие условия эксплуатации, при высоте над уровнем моря до 1000 м |
по ГОСТ 15543.1-89 |
|
Масса, кг, не более |
64 |
|
Габаритные размеры, мм, не более
|
675 600 600 |
наносится на табличку трансформатора методом гравирования и на паспорт типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
ЗНОМ-15-63М |
1 шт. |
|
Паспорт |
БТЛИ.670112.470 ПС |
1 экз. |
|
Руководство по эксплуатации |
БТЛИ.670112.471 РЭ |
1 экз. |
|
Габаритный чертеж |
- |
1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения измерительный эталонный NVRD 40 (регистрационный номер в Федеральном информационном фонде 32397-06);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин проводимости Р5054/2 (регистрационный номер в Федеральном
информационном фонде 5057-75);
-
- магазин проводимости Р5054/1 (регистрационный номер в Федеральном
информационном фонде 5057-75).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска клейма, наносится в паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения ЗНОМ-15-63МГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
ТУ16-517.128-78 Трансформаторы напряжения серии ЗНОМ и НОМ. Технические условия
ИзготовительАкционерное общество «Производственный комплекс ХК ЭЛЕКТРОЗАВОД»
(АО «ПК ХК ЭЛЕКТРОЗАВОД»)
ИНН 7718183890
Адрес: 107023, Россия, г. Москва, ул. Электрозаводская, д. 21
Телефон (факс): +7 (495) 777-82-25, +7 (495) 777-82-75
Web-сайт: www.elektrozavod.ru
E-mail: info@elektrozavod.ru, pk@elektrozavod.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
