№1641 от 02.10.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 197207
О внесении изменений в описание типа СИ
Преобразователи давления измерительные Sitrans Р200, Sitrans Р210, Sitrans Р220
Приказы по основной деятельности по агентству Вн. Приказ № 1641 от 02.10.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 октября 2020 г.
№ 164[_________
Москва
О внесении изменений в описание типа на преобразователи давления измерительные Sitrans Р200, Sitrans Р210, Sitrans Р220
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением ООО «Сименс»
от 11 июня 2020 г. № DIPA-2020/06/05-81, приказываю:
-
1. Внести изменения в описание типа на преобразователи давления измерительные Sitrans Р200, Sitrans Р210, Sitrans Р220, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 51587-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕЭП
Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06,11.2019 до 06,11.2020
\_________________-_______________
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «02» октября 2020 г. № 1641
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные Sitrans P200, Sitrans P210, Sitrans P220
Назначение средства измеренийПреобразователи давления измерительные Sitrans P200, Sitrans P210, Sitrans P220 (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразования значения избыточного или абсолютного давления нейтральных и агрессивных газообразных и жидких сред и пара, а также уровня жидкости в аналоговый выходной сигнал постоянного тока и постоянного напряжения.
Описание средства измеренийПринцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента применяется мембрана, на которую нанесены пьезорезистивные элементы из монокристаллического кремния, соединенные по мостовой схеме. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием этого давления происходит деформация мембраны, приводящая к изменению сопротивлений пьезорезисторов и разбалансу моста. Мембрана может изготавливаться из нержавеющей стали или керамики. У преобразователей Sitrans P200 и Sitrans P210 мембрана прижата к корпусу через прокладку, а у модификации Sitrans P220 мембрана приварена к корпусу. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в нормированный аналоговый выходной сигнал.
Преобразователи выпускаются отградуированными в кПа и МПа, по заказу преобразователи могут быть могут выпущены с другими единицами давления: кгс/см2, кгс/м2, м вод.ст., мм рт. ст., бар, мбар.
Конструктивно преобразователи выполнены в цилиндрических корпусах из нержавеющей стали, с резьбовым штуцером или фланцем с одной стороны, и электрическим соединителем или постоянно присоединенным кабелем с другой стороны. Конструкция приборов предусматривает различные способы крепления на объектах эксплуатации.
Модификации преобразователей отличаются областью и диапазоном измерений давлений. Преобразователи Sitrans P200 предназначены для измерений избыточного давления и абсолютного давления, Sitrans P210 и Sitrans P220 для измерений избыточного давления.
Преобразователи могут быть выполнены с коннектором, круглым штекером M12, кабелем или быстросъемным кабельным соединением.
На корпус преобразователей гальваническим методом наносится маркировка: 7МF1565-* на модификации Sitrans P200, 7МF1566-* на модификации Sitrans P210, 7МF1567-* на модификации Sitrans P220, где * - код заказа.
Преобразователи выпускаются как в общепромышленном, так и во взрывозащищенном исполнении. Преобразователи взрывозащищенного исполнения имеют исполнение «искробезопасная электрическая цепь» и могут применяться во взрывоопасных зонах.
Пломбировка корпуса преобразователей не предусмотрена.
Общий вид преобразователей приведен на рисунке 1.

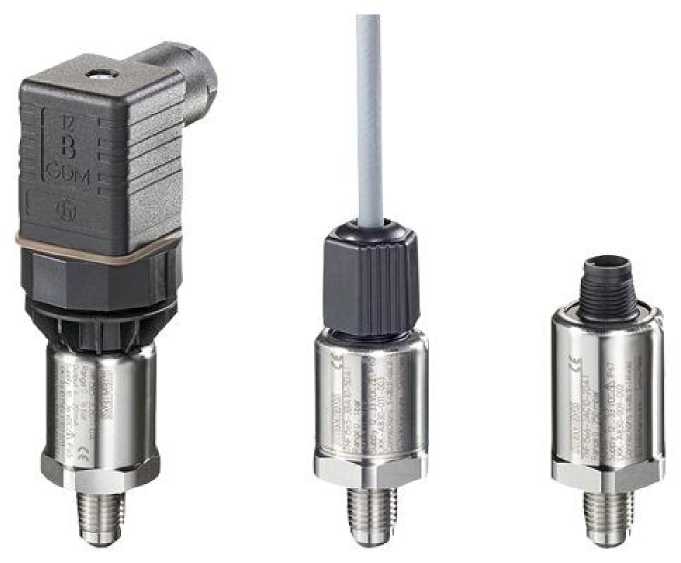

Рисунок 1 - Общий вид преобразователей Sitrans P200, Sitrans P210, Sitrans P220
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Sitrans P200 (7MF1565-*) |
Sitrans P210 (7MF1566-*) |
Sitrans P220 (7MF1567-*) | |
|
Верхние пределы измерений, МПа (бар)* - избыточного давления |
от 0,1 (1) до |
от 0,01 (0,1) до |
от 0,25 (2,5) до |
|
6 (60) |
0,06 (0,6) |
100 (1000) | |
|
- абсолютного давления |
от 0,06 (0,6) до 1,6 (16) |
- |
- |
|
Нижние пределы измерений, МПа (бар)* - избыточного давления |
0; -0,1 (-1) |
0; от -0,06 (-0,6) до -0,01 (-0,1) |
0; -0,1 (-1) |
|
- абсолютного давления |
0 |
- |
- |
|
Пределы допускаемой основной приведенной |
±0,25 | ||
|
погрешности измерений давления у, % от диапазона измерений* |
±0,5 | ||
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений |
0,25у | ||
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 | ||
|
- относительная влажность, % |
от 30 до 80 | ||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||
|
* конкретные значения указаны в эксплуатационной документации | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Sitrans P200 |
Sitrans P210 |
Sitrans P220 | |
|
Предельное допускаемое давление, % от верхнего предела измерений |
250 |
250 200 (для ВПИ 0,04 МПа) 166 (для ВПИ 0,06 МПа) |
250 150 (для ВПИ 150 МПа) |
|
Выходной сигнал мА В В В |
от 4 до 20 от 0 до 10 от 0,5 до 4,5(1) |
от 4 до 20 от 0 до 10 от 0 до 5 от 0,5 до 4,5(1) | |
|
Напряжение питания постоянного тока, В
|
от 7 до 33 (от 10 до 33) от 12 до 33 от 4,5 до 5,5 | ||
|
Потребляемая мощность, В^А, не более |
0,85 | ||
|
Масса, г, не более |
90 | ||
|
Габаритные размеры, мм, не более
|
от 65,9 до 111 24 от 24 до 54 | ||
|
Средний срок службы, лет |
15 | ||
|
Средняя наработка на отказ, ч |
100000 | ||
|
Условия эксплуатации: -температура окружающей среды, °С - относительная влажность, %, не более -атмосферное давление, кПа |
от -25 до +85 100 от 84 до 106,7 | ||
|
Маркировка взрывозащиты (опция)(2) |
Ga/Gb ExiaIICT4, ExiaIIICT125°C Da/Db | ||
| |||
наносится на корпус преобразователей гальваническим или иным методом, на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь |
согласно заказу |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 231-0056-2018 |
1 экз. |
осуществляется по документу МП 231-0056-2018 «ГСИ. Преобразователи давления измерительные Sitrans P200, Sitrans P210, Sitrans P220. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 июля 2018 г.
Основные средства поверки:
Калибраторы давления портативные Метран 501-ПКД-Р (регистрационный номер 22307-09)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным Sitrans P200, Sitrans P210, Sitrans P220Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -1•106 Па
Техническая документация фирмы «Siemens AG», Германия
ИзготовительПроизводственный филиал фирмы «Siemens AG», Германия, «Huba Control AG», Швейцария
Адрес: Industriestrasse 17 СН-5436 Wurenlos, Switzerland
ЗаявительОбщество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
ИНН 7725025502
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Телефон: (495) 737-10-10
Web-сайт: dfpd.siemens.ru
E-mail: info@siemens.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по поверке, калибровке и испытанию средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
В части внесения изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытании средств измерении” в целях утверждения типа № RA.RU.312126 от 29.03.2017 г.
