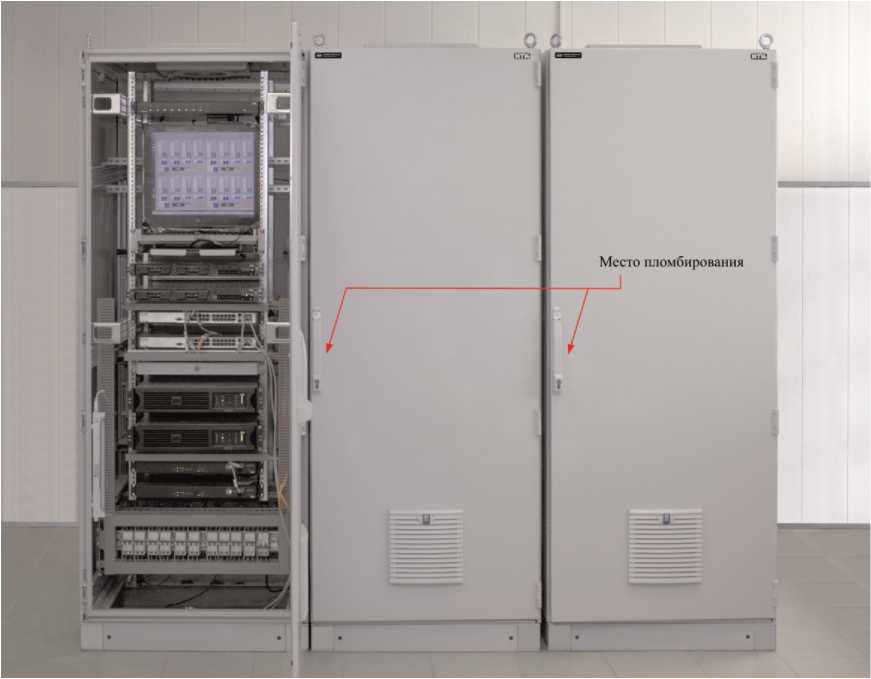

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВАКС

Номер версии (идентификационный номер) ПО

Сборка 102

Цифровой идентификатор ПО

--

Наименование и условное обозначение

Идентификационное наименование ПО

Номер версии

(идентификационный номер)

ПО

Цифровой идентификатор ПО

Преобразователь вибрационный ИТ14.11.000

MS1411

1.0.1

Преобразователь тахометрический ИТ14.14.000

MS1414

1.0.1

Преобразователь токовихревой ИТ14.12.000

MS1412

1.0.1

Датчик токовихревой линейный ИТ14.33.000

MS1433

1.0.1

Индикатор ИТ14.42.000

MS1442

1.0.1

Индикатор ИТ14.43.000

MS1443

1.0.1

Преобразователь интерфейса ИТ14.36.300

MS1436

1.0.1

Модуль измерения термо-э.д.с. ИТ14.15.300

MS1415

1.0.1

Модуль измерения токов ИТ14.16.300

MS1416

1.0.1

Модуль измерения сопротивлений ИТ14.17.300

MS1417

1.0.1

Модуль двоичных входов ИТ14.18.300

MS1418

1.0.1

Модуль реле ИТ14.19.300

MS1419

1.0.1

Конвертер CAN-токовый выход ИТ14.21.300

MS1421

1.0.1

Модуль измерения напряжений ИТ14.22.300

MS1422

1.0.1

Модуль логики ИТ14.24.300

MS1424

1.0.1

Преобразователь интерфейса CAN ИТ14.25.300

MS1425

1.0.1

Шлюз ИТ14.27.300

MS1427

1.0.1

Модуль контроля ИТ14.29.300

MS1429

1.0.1

CAN-повторитель ИТ14.37.300

MS1437

1.0.1

Модуль защиты ИТ14.39.300

MS1439

1.0.1

Регулятор ИТ 14.51.300

MS1451

1.0.1

* не ниже

Наименование характеристики

Значение

Диапазон¹⁾ измерений СКЗ виброскорости, мм/с

от 0,1 до 100,0

от 0 до 100

Диапазон измерений амплитуды гармонических составляющих виброскорости, мм/с

от 0,14 до 141,00

Наименование характеристики

Значение

Диапазон рабочих частот измерений СКЗ виброскорости и амплитуды гармонических составляющих виброскорости, Г ц

от 10 до 1000

Пределы допускаемой основной относительной погрешности системы при измерении СКЗ виброскорости и амплитуды гармонических составляющих виброскорости на базовой частоте²⁾ для диапазона от 0,1 до 100 мм/с, %

±(3,00 + 0,05-V /^„зм)).

где Vg - верхнее значение диапазона измерений, мм/с;

V„3M - измеренное значение, мм/с

Пределы допускаемой основной погрешности системы при измерении СКЗ виброскорости на базовой частоте²⁾ для диапазона от 0 до 100 мм/с, %:

• - приведенной³⁾ в диапазоне от 0 до 2 мм/с включ.

• - относительной в диапазоне от св. 2 до 100 мм/с

±3

±3

Неравномерность частотной характеристики при измерении СКЗ виброскорости и амплитуды гармонических составляющих виброскорости, %

±5

Диапазон¹⁾ измерений размаха виброперемещения, мкм

от 0 до 500

от 6 до 600 от 10 до 1000 от 12 до 1200 от 20 до 2000

Диапазон¹⁾ измерений амплитуды гармоники виброперемещения, мкм

от 3 до 300

от 5 до 500

от 6 до 600 от 10 до 1000

Диапазон рабочих частот измерений размаха виброперемещения и амплитуды гармоники виброперемещения, Гц

от 5 до 1000

Пределы допускаемой основной погрешности системы при измерении размаха виброперемещения на базовой частоте²⁾ для диапазона от 0 до 500 мкм, %:

• - приведенной³⁾ в диапазоне от 0 до 50 мкм включ.

• - относительной в диапазоне св. 50 до 500 мкм

+1 +1

Пределы допускаемой основной относительной погрешности системы при измерении размаха виброперемещения и амплитуды гармонических составляющих виброперемещения на базовой частоте²⁾ (кроме диапазона от 0 до 500 мкм), %

±(4,0 ± 0,4 (L, / L„3M)), где Lg - верхнее значение диапазона измерений, мкм;

L„3M - измеренное значение, мкм

Неравномерность частотной характеристики при измерении размаха виброперемещения и амплитуды гармоники виброперемещения, %

±5

Пределы допускаемой основной абсолютной погрешности системы при измерении частоты гармонических составляющих виброскорости и виброперемещения, Гц

± 0,1

Диапазон¹⁾ измерений величины «искривления ротора», мкм

от 6 до 600 от 10 до 1000 от 12 до 1200 от 20 до 2000

Диапазон рабочих частот измерений величины «искривления ротора», Гц

от 0,02 до 10,00

Неравномерность частотной характеристики при измерении величины «искривления ротора», %

±5

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности системы при измерении величины «искривления ротора» на частоте 10 Гц, %

±(4,0 + 0,5 -(Lg / Lu3M )), где Lg - верхнее значение диапазона измерений, мкм;

Lusm - измеренное значение, мкм

Диапазон¹⁾ измерений расстояния датчиком токовихревым

ИТ12.30.000, мм

от 0 до 1,9 от 0 до 3,0 от 0 до 4,5 от 0 до 6,0 от 0 до 12,0 от 0 до 18,0

Пределы допускаемой основной приведенной³⁾ погрешности системы при измерении расстояния датчиком токовихревым ИТ12.30.000, %

±2,0

Диапазон¹⁾ измерений расстояния датчиком токовихревым контактным ИТ12.36.000, мм

от 0 до 40

от 0 до 80

от 0 до 170

от 0 до 245

от 0 до 250

от 0 до 345

от 0 до 360

Пределы допускаемой основной приведенной³⁾ погрешности системы при измерении расстояния датчиком токовихревым контактным ИТ12.36.000, %

±1,5

Диапазон¹⁾ измерений расстояния датчиком токовихревым линейным ИТ14.33.000, мм

от 0 до 30

от 0 до 40

от 0 до 45

от 0 до 50

от 0 до 60

Пределы допускаемой основной приведенной³⁾ погрешности системы при измерении расстояния датчиком токовихревым линейным ИТ14.33.000, %

от ±2,0 до ±2,5, в зависимости от объекта контроля

Диапазон измерений уклона, мм/м

от -4 до +4

Пределы допускаемой основной приведенной³⁾ погрешности системы при измерении уклона, %

±2,0

Диапазон измерений частоты вращения вала, об/мин

от 0,6 до 50000

Пределы допускаемой основной погрешности системы при измерении частоты вращения вала в диапазоне:

• - от 0,6 до 5000 об/мин включ., абсолютной, об/мин

• - от св. 5000 до 50000 об/мин, относительной, %

± 0,5

± 0,01

Диапазон¹⁾ измерений температуры термоэлектрическими преобразователями (ТП), °С:

• - для ТП типа К и N

• - для ТП типа J и E

• - для ТП типа L

• - для ТП типа T

• - для ТП типа M

• - для ТП типа S и R

• - для ТП типа A2 и A3

• - для ТП типа A1

от -200 до +1300 от -200 до +900 от -200 до +800 от -200 до +400 от -200 до +100 от 0 до +1600 от 0 до +1800 от 0 до +2500

Наименование характеристики

Значение

- для ТП типа B

от +600 до +1700

Пределы допускаемой основной абсолютной погрешности системы при измерении температуры с учетом измерений температуры холодного спая, без учета погрешности ТП, °С:

• - для ТП типа J, E, Т, M

• - для ТП типа S, R, A1, A2, A3, B

• - для ТП типа К, N и L в диапазоне от -70 до +300 °С

• - для ТП типа К, N в диапазонах от -200 до -70 и от +300 до +1300 °С

• - для ТП типа L в диапазонах от -200 до -70 и от +300 до +800 °С

±2,0

±3,0 ±0,8 или ±2,0⁴⁾

±2,0

±2,0

Диапазон¹⁾ измерений температуры термопреобразователями сопротивления, °С:

• - для ТС типа ТС 100П, 50П, Pt100, Pt50

• - для ТС типа ТС 50М, 100М

от -100 до +850 от -100 до +200

Пределы допускаемой основной абсолютной погрешности системы при измерении температуры, без учета погрешности ТС, °С

• - для ТС 100П, 50П, Pt100, Pt50

• - для ТС 50М, 100М

±2

±1

Диапазон¹⁾ измерений унифицированных сигналов силы постоянного тока, мА

от 0 до 5

от 0 до 20

от 4 до 20

Пределы допускаемой основной приведенной³⁾ погрешности системы при измерении силы постоянного тока, %

±0,1

Диапазон¹⁾ измерений напряжения постоянного тока, В

от 0 до 2,5 от 0 до 10

от -10 до 10

от -17 до -1

Пределы допускаемой основной приведенной³⁾ погрешности системы при измерении напряжения постоянного тока, %

±0,5

Диапазон измерений амплитуды напряжения переменного тока, В

±10

Диапазон рабочих частот измерений напряжения переменного тока, Гц

от 5 до 1000

Пределы допускаемой основной абсолютной погрешности системы при измерении напряжения переменного тока на частоте 160 Гц, В

±(0,001 + 0,005 • и,зм),

где Uu3M - измеренное значение, В

Неравномерность частотной характеристики при измерении напряжения переменного тока в диапазоне частот, %:

• - св. 20 до 700 Гц включ.

• - от 5 до 20 Гц включ. и св. 700 до 1000 Гц

±1

±5

Диапазон измерений электрического сопротивления, Ом

от 10 до 990

Пределы допускаемой основной приведенной³⁾ погрешности системы при измерении электрического сопротивления, %

±0,2

Диапазон¹⁾ преобразования цифрового сигнала в унифицированный токовый сигнал, мА

от 4 до 20

от 0 до 5

от 0 до 20

Наименование характеристики

Значение

Пределы допускаемой основной приведенной³⁾ погрешности системы при преобразовании цифрового сигнала в унифицированный токовый сигнал, %

±0,5

Диапазон срабатывания уставок

любое значение в измеряемом диапазоне

Пределы допускаемой основной абсолютной (относительной, приведенной) погрешности системы при срабатывании уставок по заданной физической величине

не более пределов допускаемой основной погрешности системы

Пределы допускаемой дополнительной относительной погрешности системы при измерении СКЗ виброскорости и амплитуды гармонических составляющих виброскорости в диапазоне температур окружающего воздуха:

• - от -60 до +250 ^ОС для МВ-43, МВ-44, %

• - от +250 до +400 ос для МВ-44, %

• - от -50 до +150 ОС для ИТ12.35.000Х-Х-0-Х, %/°С

• - от -50 до +400 ОС для ИТ12.35.000Х-Х-1-Х, %/°С

±10

±15 ±0,1 ±0,02

Пределы допускаемой дополнительной относительной погрешности системы при измерении размаха виброперемещения, амплитуды гармоники виброперемещения и величины «искривления ротора» в диапазоне температуры окружающего воздуха от 0 до плюс 120 ос, %

±10

Пределы допускаемой дополнительной приведенной погрешности системы при измерении расстояния в диапазоне температур окружающего воздуха, %

• - от 0 до +120 Ос для ИТ12.30.000

• - от -40 до +150 Ос, % для ИТ12.30.000

• - от 0 до +80 Ос, % для ИТ12.36.000

• - от 0 до +120 ос, % для ИТ14.33.000

±2

±5

±2

±2

Пределы допускаемой дополнительной абсолютной (приведенной) погрешности системы при измерении температуры, тока, напряжения, сопротивления, преобразовании цифрового сигнала в унифицированный токовый сигнал в диапазоне температуры окружающего воздуха от -40 до +70 ос

не более 0,5 пределов допускаемой основной абсолютной (приведенной) погрешности системы

Пределы допускаемой дополнительной абсолютной (относительной, приведенной) погрешности системы, вызванной изменением относительной влажности окружающего воздуха

не более 0,2 пределов допускаемой основной абсолютной (относительной, приведенной) погрешности системы

Пределы допускаемой дополнительной абсолютной (относительной, приведенной) погрешности системы, вызванной воздействием синусоидальной вибрации

не более 0,5 пределов допускаемой основной абсолютной (относительной, приведенной) погрешности системы

Нестабильность показаний за 24 ч непрерывной работы

не более 0,25 пределов допускаемой основной абсолютной (относительной, приведенной) погрешности системы

Наименование характеристики

Значение

Пределы допускаемой дополнительной абсолютной (относительной, приведенной) погрешности системы, вызванной отклонением напряжения питания от номинального значения

не более 0,25 пределов допускаемой основной абсолютной (относительной, приведенной) погрешности системы

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - влажность окружающего воздуха, %

от +18 до +28 до 80

• ¹⁾ - диапазон измерений, определяется при заказе

• ²⁾ - базовая частота, любая частота в диапазоне от 40 до 160 Гц, определяется при заказе;

• ³⁾ - к диапазону измерений

• ⁴⁾ - погрешность измерений определяется при заказе, по умолчанию ±2,0 %

Наименование характеристики

Значение

Электропитание системы осуществляется от двух независимых взаимно резервирующих источников питания, В:

- от сети переменного тока частотой 50 Гц напряжением

от 187 до 242

- от напряжения постоянного тока

220

Потребляемая мощность при одновременном включении всех составных частей системы, кВ-А, не более

50

Габаритные размеры (высотахширинахглубина), мм, не более: - для подвесного шкафа

800х800х300

- для стойки

2600х1000х1000

- для соединительной коробки

160x360x90

Масса, кг, не более:

- каждой стойки

400

- каждого шкафа

50

Система обеспечивает обработку дискретных сигналов на входах типа «сухой контакт» со следующими характеристиками:

- максимальное напряжение постоянного тока на разомкнутых входных контактах, В

30

- максимальный ток замкнутых входных контактов, мА

70

Система формирует дискретные сигналы на выходах типа «сухой контакт» (реле) со следующими характеристиками:

- максимальное напряжение переменного тока при максимальном токе 6 А, В;

250

- максимальное напряжение постоянного тока при максимальном токе 12 А, В

28

Средняя наработка на отказ, ч

50000

Назначенный срок службы, лет

30

Среднее время восстановления работоспособности, ч, не более

0,5

Наименование характеристики

Значение

Условия эксплуатации:

а) температура окружающего воздуха, °С:

- для составных частей системы, установленных в стойке (шкафу)

от +5 до +50

- для датчика токовихревого ИТ12.30.000

от -40 до +150

- для устройства измерения уклона ИТ15.30.100

от 0 до +100

- для датчика токовихревого контактного ИТ12.36.000

от 0 до +80

- для датчиков ИТ12.33.040, ИТ12.33.060

от 0 до +120

- для датчиков вибрации ИТ12.35.000Х-Х-0-Х

от -50 до +150

- для датчиков вибрации ИТ12.35.000Х-Х-1-Х

от -50 до +400

- для вибропреобразователя МВ-43

от -60 до +250

- для вибропреобразователя МВ-44

от -60 до +400

- для преобразователей, модулей, датчика ИТ14.33.000

от 0 до +70

(в зависимости от исполнения)

(от -40 до +60)

б) относительная влажность окружающего воздуха при 35 °С и более низких температурах без конденсации влаги,%

- для составных частей системы, установленных в стойке (шкафу),

датчика ИТ12.36.000

до 80

- для датчиков ИТ12.30.000, ИТ12.33.040, ИТ12.33.060, МВ-43,

МВ-44, ИТ12.35.000

до 95

- для преобразователей, модулей, датчика ИТ14.33.000

до 90

в) переменное магнитное поле сетевой частоты с напряженностью, А/м:

- для составных частей системы, установленных в стойке (шкафу)

до 40

- для датчиков, преобразователей, модулей

до 400

г) синусоидальная вибрация при виброперемещении (амплитудном

значении) в диапазоне частот от 10 до 55 Гц, мм

до 0,15

Система устойчива к воздействию однократного землетрясения интен-

сивностью, балл

до 8 включ.

Примечание - Система сохраняет свои технические характеристики при непрерывной кругло-

суточной эксплуатации в рабочих условиях.

Наименование и условное обозначение

Кол-во

Преобразователь вибрационный ИТ14.11.000

*

Преобразователь тахометрический ИТ14.14.000

*

Преобразователь токовихревой ИТ14.12.000

*

Датчик токовихревой линейный ИТ14.33.000

*

Индикатор ИТ14.42.000

*

Индикатор ИТ14.43.000

*

Преобразователь интерфейса ИТ14.36.300

*

Модуль измерения термо-э.д.с. ИТ14.15.300

*

Модуль измерения токов ИТ14.16.300

*

Модуль измерения сопротивлений ИТ14.17.300

*

Модуль двоичных входов ИТ14.18.300

*

Наименование и условное обозначение

Кол-во

Модуль реле ИТ14.19.300

*

Конвертер CAN-токовый выход ИТ14.21.300

*

Модуль измерения напряжений ИТ14.22.300

*

Модуль логики ИТ14.24.300

*

Преобразователь интерфейса CAN ИТ14.25.300

*

Шлюз ИТ14.27.300

*

CAN-повторитель ИТ14.37.300

*

Модуль защиты ИТ14.39.300

*

Регулятор ИТ 14.51.300

*

Рабочая станция

*

Источник бесперебойного питания, блоки питания

*

Шкафы, стойки, соединительные коробки

*

Программное обеспечение «ВАКС»

*

Комплект эксплуатационной документации

1

* количество определяется заказной спецификацией
