ПРИЛОЖЕНИЕ А

(обязательное)

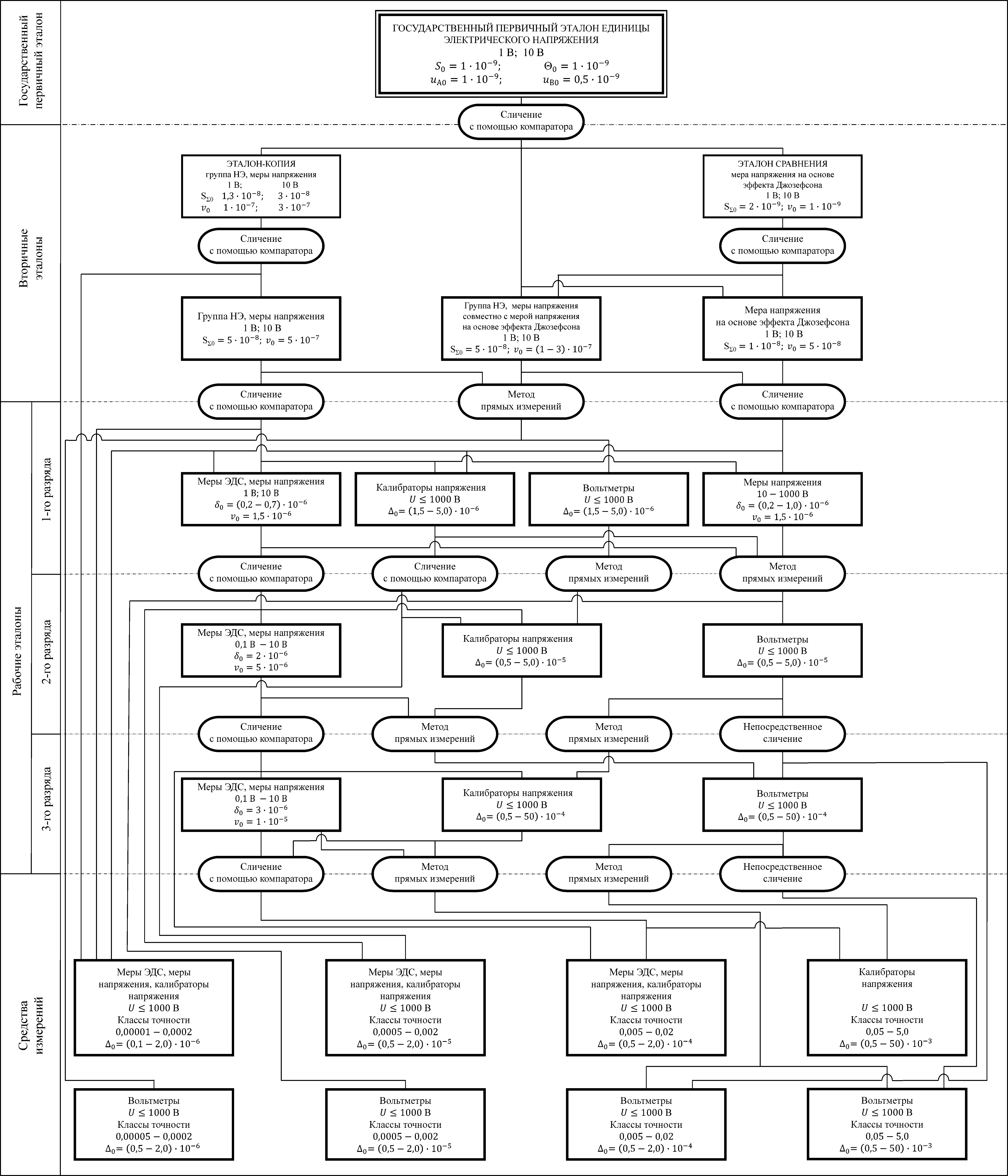

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОСТОЯННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ И ЭЛЕКТРОДВИЖУЩЕЙ СИЛЫ

Обозначения на схеме:

So — относительное значение СКО; ©₀ — относительное значение НСП; S₀ — доверительные границы относительной погрешности определения действительного значения; v₀ — относительное значение нестабильности; Д₀ — предел допускаемых значений относительной погрешности

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 декабря 2019 г.                                                  3457

_______ №______

Москва

Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2018 г. № 2793), Планом разработки (пересмотра) и утверждения государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2819, а также принимая во внимание раздел III протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 11 декабря2019 г. № 122-пр, приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений постоянного электрического напряжения и электродвижущей силы (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы электрического напряжения (ГЭТ 13-2001), эталонов и средств измерений постоянного электрического напряжения и электродвижущей силы и вводится в действие с 1 апреля 2020 г.;

эталоны, аттестованные на соответствие ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная

поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы» (далее - ГОСТ 8.027-2001) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.027-2001, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.027-2001, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов, аттестованных на соответствие ГОСТ 8.027-2001 или локальным поверочным схемам или не требующим переутверждения на соответствие ГПС, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Управлению технического регулирования и стандартизации

(И.А.Киреева) совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) обеспечить прекращение применения в качестве национального стандарта Российской       Федерации       межгосударственного       стандарта

ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

• 4. ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии (Д.В .Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

/    ----- л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. __

Сертификат: 00Е1036Е1В07Е0РВ80ЕА118900ВСВ6О090 Кому выдан: Голубее Сергей Сергеевич действителен: с 06.11.2019 до 06.11.2020

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии

от «30» декабря 2019 г. № 3457

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОСТОЯННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ И ЭЛЕКТРОДВИЖУЩЕЙ СИЛЫ

Настоящая  государственная поверочная схема распространяется

на средства измерений постоянного электрического напряжения (далее - напряжение) и электродвижущей силы (далее - ЭДС) в диапазоне до 1000 В и устанавливает порядок передачи единицы напряжения - вольта (В) от государственного первичного эталона единицы электрического напряжения (далее - государственный первичный эталон) с помощью вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

Соотношение погрешностей между эталонами, а также эталонами и средствами измерений при поверке должно быть не более 1/2 с учетом погрешности, вносимой методом передачи. Допускается проводить поверку средств измерений напряжения и ЭДС с помощью эталонов более высокой точности, чем предусмотрено в текстовой и графической частях настоящей поверочной схемы.

В настоящей государственной поверочной схеме при воспроизведении и измерении ЭДС и постоянного напряжения используются меры ЭДС, меры напряжения, вольтметры (под вольтметрами также понимаются компараторы, потенциометры, электрометры, измерительные преобразователи, многофункциональные приборы и др.), калибраторы (под калибраторами также понимаются компараторы, электрометры, многофункциональные приборы, источники напряжения и др.), имеющие режимы измерения и/или воспроизведения постоянного напряжения с нормированными метрологическими характеристиками. В графической части настоящей государственной поверочной схемы используются номинальные значения напряжения и ЭДС.

Графическая часть государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы представлена в Приложении А.

• 2.1 В состав государственного первичного эталона входят:

мера напряжения для воспроизведения единицы напряжения, состоящая из криогенных преобразователей частоты в напряжение на основе эффекта Джозефсона и аппаратуры для синтеза частоты облучения криогенных преобразователей, включая стандарт частоты и времени, генератор СВЧ диапазона с волноводным выходом, блок фазовой автоподстройки частоты;

аппаратура для контроля условий измерений и неизменности воспроизводимой и хранимой единицы напряжения;

аппаратура для передачи единицы напряжения.

• 2.2 Номинальные значения напряжений, воспроизводимых государственным первичным эталоном, составляют 1 В и 10 В.

• 2.3 Государственный первичный эталон обеспечивает воспроизведение единицы напряжения на основе использования значения константы Джозефсона KJ:

со средним квадратическим отклонением (далее - СКО) результата измерений в относительной форме, So, не превышающим 1-10^-9 при 20 независимых измерениях;

с неисключенной систематической погрешностью (далее - НСП) в относительной форме, 0₀ (Р = 0,99), не превышающей 1 • 10^-9;

со стандартной неопределенностью, оцениваемой по типу А в относительной форме, и_Ао, не превышающей 1-10^-9 при 20 независимых измерениях;

со стандартной неопределенностью, оцениваемой по типу В в относительной форме, иво, не превышающей 0,5-10^-9.

• 2.4 Государственный первичный эталон применяют для передачи единицы напряжения вторичным (ВЭ) и рабочим эталонам (РЭ) сличением с помощью компаратора (нановольтметра с применением или без транспортируемой меры напряжения, с применением или без масштабного преобразователя сравниваемых напряжений).

• 2.5 Для обеспечения воспроизведения единицы электрического напряжения должны соблюдаться правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

• 3.1 В качестве вторичных эталонов используют:

эталон-копию;

эталон сравнения с использованием мер напряжения на эффекте Джозефсона;

эталоны на основе мер ЭДС и (или) мер напряжения;

эталоны на основе мер ЭДС, (или) мер напряжения и меры на основе эффекта Джозефсона;

эталоны на основе мер напряжения на эффекте Джозефсона.

• 3.2 Эталон-копия состоит из группы термостатированных насыщенных нормальных элементов (далее - НЭ) и мер напряжения на стабилитронах, в том числе транспортируемых.

Номинальные значения напряжения и ЭДС эталона-копии составляют 1 В и 10 В.

• 3.3 СКО результатов сличений эталона-копии с государственным первичным эталоном Ss₀ при 60 независимых измерениях не должно превышать 1,3•IO^-8 в относительных единицах при номинальном значении напряжения 1 В и 3-10^-8 при номинальном значении напряжения 10 В.

Предел допускаемой относительной нестабильности v₀ эталона-копии за межповерочный интервал не должен превышать:

1 • 10^-7 для среднего значения ЭДС группы НЭ;

3 • 10^-7 для мер напряжения на стабилитронах.

• 3.4 Эталон-копию применяют для передачи единицы напряжения вторичным и рабочим эталонам, а также для поверки средств измерений классов точности от 0,00001 до 0,0002 сличением с помощью компаратора (нановольтметра с применением или без транспортируемой меры напряжения, с применением или без масштабного преобразователя сравниваемых напряжений).

• 3.5 В качестве эталона сравнения используют транспортируемую меру напряжения на основе эффекта Джозефсона.

Номинальные значения напряжения эталона сравнения составляют 1 В и 10 В.

• 3.6 СКО результатов сличений эталона сравнения с государственным первичным эталоном Ss₀ при 30 независимых измерениях в относительной форме не должно превышать 240^-9.

Предел допускаемой относительной нестабильности V0 эталона сравнения за цикл сличений не должен превышать 1 •IO^-9.

• 3.7 Эталон сравнения применяют для международных сличений государственного первичного эталона с национальными эталонами других стран, а также для сличений с помощью компаратора государственного первичного эталона со вторичными эталонами на основе меры напряжения на эффекте Джозефсона.

• 3.8 Вторичные эталоны включают:

  • 3.8.1 группу термостатированных насыщенных НЭ с мерами напряжения на стабилитронах или без них, или группу мер напряжения на стабилитронах;

  • 3.8.2 группу термостатированных насыщенных НЭ и (или) группу мер напряжения на стабилитронах (включая транспортируемые) в комплекте с мерой напряжения на основе эффекта Джозефсона;

  • 3.8.3 меру напряжения на основе эффекта Джозефсона.

Номинальные значения напряжения ВЭ составляют 1 В, 10 В.

• 3.9 СКО результатов сличений Ss₀ ВЭ с государственным первичным эталоном, эталоном-копией или эталоном сравнения в относительных единицах не должно превышать в относительной форме:

5• 10^-8 для ВЭ по 3.8.1 и 3.8.2;

1 • 10^-8 для ВЭ по 3.8.3.

Предел допускаемой относительной нестабильности   v₀   ВЭ

за межповерочный интервал не должен превышать:

5• 10^-7 для ВЭ по 3.8.1;

(1 - 3) 10^-7 для ВЭ по 3.8.2;

5• 10^-8 для ВЭ по 3.8.3.

• 3.10 ВЭ применяют для поверки рабочих эталонов 1-го разряда, а также для поверки средств измерений классов точности от 0,00001 до 0,0002 сличением с помощью компаратора (вольтметра с применением или без транспортируемой меры напряжения, с применением или без масштабного преобразователя сравниваемых напряжений) или методом прямых измерений (с применением или без масштабного преобразователя сравниваемых напряжений).

• 4.1 Рабочие эталоны 1-го разряда

  • 4.1.1 В качестве РЭ 1-го разряда используют меры ЭДС, меры напряжения на стабилитронах с номинальными значениями 1 В и 10 В, меры напряжения в диапазоне от 10 до 1000 В, вольтметры и калибраторы напряжения в диапазоне напряжений до 1000 В.

  • 4.1.2 Доверительные границы относительных погрешностей 5₀ РЭ 1-го разряда при доверительной вероятности 0,95 определения действительного значения не должны превышать (0,2 - 0,7)40^-6 для мер ЭДС и мер напряжения на стабилитронах с номинальными значениями 1 В и 10 В и (0,2 - 1,0)40^-6 для мер напряжения от 10 до 1000 В (в зависимости от значений воспроизводимых напряжений).

Предел допускаемой относительной нестабильности v₀ РЭ 1-го разряда для мер ЭДС и мер напряжения не должен превышать 1,5 -10"⁶ за 1 год ¹.

Пределы допускаемых относительных погрешностей Д₀ РЭ 1-го разряда для вольтметров и калибраторов напряжения не должны превышать (1,5 - 5)40^-6.

• 4.1.3 РЭ 1-го разряда применяют для поверки РЭ 1-го и 2-го разряда, а также для поверки средств измерений классов точности от 0,0005 до 0,002 сличением с помощью компаратора (вольтметра, с применением или без транспортируемой меры напряжения на стабилитронах из состава РЭ 1-го разряда, с применением или без масштабного преобразователя сравниваемых напряжений) или методом прямых измерений (с применением или без масштабного преобразователя сравниваемых напряжений).

• 4.2 Рабочие эталоны 2-го разряда

  • 4.2.1 В качестве РЭ 2-го разряда используют меры ЭДС или меры напряжения на стабилитронах с номинальными значениями в диапазоне от 0,1 В до 10 В, вольтметры и калибраторы напряжения в диапазоне напряжений до 1000 В.

  • 4.2.2 Доверительные границы относительных погрешностей 5₀ РЭ 2-го разряда при доверительной вероятности 0,95 для мер ЭДС и мер напряжения не должны превышать 240^-6.

Предел допускаемой относительной нестабильности v₀ РЭ 1-го разряда для мер ЭДС и мер напряжения не должен превышать 540^-6 за 1 год ².

Пределы допускаемых относительных погрешностей Д₀ РЭ 2-го разряда для вольтметров и калибраторов не должны превышать (0,5 - 5,0)40^-5 (в зависимости от диапазона измерений).

• 4.2.3 РЭ 2-го разряда применяют для поверки РЭ 2-го и РЭ 3-го разряда, а также для поверки средств измерений классов точности от 0,005 до 0,02 сличением с помощью компаратора (вольтметра, с применением или без масштабного преобразователя сравниваемых напряжений), методом прямых измерений (с применением или без масштабного преобразователя сравниваемых напряжений), непосредственным сличением.

• 4.3 Рабочие эталоны 3-го разряда

  • 4.3.1 В качестве РЭ 3-го разряда используют меры ЭДС и меры напряжения с номинальными значениями в диапазоне от 0,1 В до 10 В, вольтметры и калибраторы напряжения в диапазоне напряжений до 1000 В.

  • 4.3.2 Доверительные границы относительных погрешностей 5₀ при доверительной вероятности 0,95 РЭ 3-го разряда для мер ЭДС и мер напряжения не должны превышать 3 • 10^-6.

Предел допускаемой относительной нестабильности v₀ РЭ 1-го разряда для мер ЭДС и мер напряжения не должен превышать V10^-5 за 1 год ³.

Пределы допускаемых относительных погрешностей Д0 РЭ 3-го разряда для вольтметров и калибраторов не должны превышать (0,5 - 50)40^-4 (в зависимости от диапазона измерений).

• 4.3.3 РЭ 3-го разряда применяют для поверки РЭ 3-го разряда и средств измерений классов точности от 0,005 до 5,0 сличением с помощью компаратора (вольтметра, с применением или без масштабного преобразователя сравниваемых напряжений), методом прямых измерений (с применением или без масштабного преобразователя сравниваемых напряжений), непосредственным сличением.

• 5.1 В качестве средств измерений используют меры ЭДС, меры напряжения, калибраторы и вольтметры в диапазоне до 1000 В классов точности от 0,00001 до 5,0.

• 5.2 Пределы допускаемых относительных погрешностей Д0 средств измерений составляют от 0,1 • 10^-6 до 5-10^-2.

¹

Допускается интерполяция предела допускаемой относительной нестабильности как в большую, так и в меньшую сторону для регламентированных интервалов.

²

Допускается интерполяция предела допускаемой относительной нестабильности как в большую, так и в меньшую сторону для регламентированных интервалов.

³

Допускается интерполяция предела допускаемой относительной нестабильности как в большую, так и в меньшую сторону для регламентированных интервалов.
