Номер по Госреестру СИ: 22906-14
22906-14 Дозиметры индивидуальные программируемые
(RAD-62S)
Назначение средства измерений:
Дозиметры индивидуальные программируемые RAD-62S (далее - дозиметр) предназначены для измерения мощности индивидуального эквивалента дозы (МИЭД) и индивидуального эквивалента дозы (ИЭД) рентгеновского и гамма-излучения при внешнем облучении.
Общие сведения
Дата публикации - 05.01.0005
Срок свидетельства - 14.11.2024
Номер записи - 174149
ID в реестре СИ - 953759
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
основная, нет модификации, нет, Без модификации, RAD-62S,
Производитель
Изготовитель - Фирма "Mirion Technologies (RADOS) Oy"
Страна - ФИНЛЯНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 491
Выдано извещений - 26
Кол-во периодических поверок - 451
Кол-во средств измерений - 171
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2097 от 2014.12.24 Об утверждении типов средств измерений (ГР 59449-14 - 59597-14)
№2703 от 2019.11.14 О переоформлении и продлении срока действия свидетельства № 57412 об утверждении типа средства измерений "Дозиметры индивидуальные программируемые RAD-62S"
№2749 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Дозиметры индивидуальные программируемые (RAD-62S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
22906-14 Дозиметры индивидуальные программируемые (RAD-62S) Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
87431-22 Счетчики воды универсальные (СГВ) Общество с ограниченной ответственностью ПКФ "БЕТАР" (ООО ПКФ "БЕТАР") (РОССИЯ г. Чистополь, Республика Татарстан) |
Все средства измерений Общество с ограниченной ответственностью ПКФ "БЕТАР" (ООО ПКФ "БЕТАР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44294-10 01.04.2015 |
Комплексы индивидуального дозиметрического контроля, RADOS Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
52807-13 15.02.2023 |
Дозиметры, RDS-30 Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
61337-15 19.08.2021 |
Дозиметры, RDS-31S, RDS-31iTx Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
61741-15 01.10.2026 |
Дозиметры индивидуальные со считывателем, DIS (дозиметры) DBR (считыватель) Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
65506-16 27.10.2026 |
Комплексы индивидуального дозиметрического контроля, ТЛД RADOS Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
2 года |
|
22906-14 14.11.2024 |
Дозиметры индивидуальные программируемые, RAD-62S Фирма "Mirion Technologies (RADOS) Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
Кто поверяет Счетчики воды универсальные (СГВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 20 | 0 | 20 | 0 | 0 | 0 | 0 | |||
| Филиал АО «Концерн Росэнергоатом» - Ленинградская атомная станция (1744) | 306 | 50 | 0 | 306 | 8 | 0 | 0 | 0 | ||
| ФГУП "НИТИ им. А. П. Александрова" (РОСС СОБ 3.00083.2013) | 70 | 0 | 30 | 1 | 39 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 50 | 0 | 50 | 11 | 50 | 0 | 50 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 20 | 10 | 0 | 20 | 6 | 20 | 0 | 20 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 10 | 10 | 0 | 10 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики воды универсальные (СГВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
354 | 2534 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4713 | 2534 |
Программное обеспечение
Программное обеспечение не имеет идентификационных данных, является неотъемлемой частью считывателя ADR и предназначено для считывания информации с дозиметра и изменения конфигурации функций доступных для управления с помощью кнопки. Программа является исполнительной с расширением EXE и не может быть изменена потребителем. Использование программы со считывателем ADR не может повлиять на метрологические характеристики дозиметров.
Фотография общего вида, схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

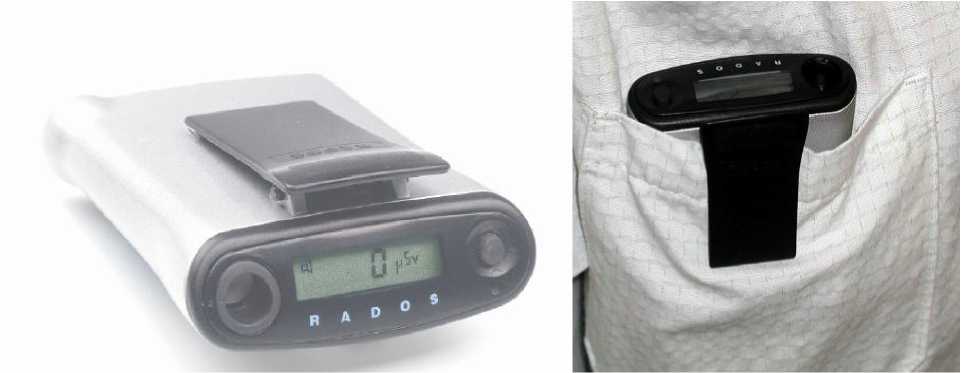

Рисунок 1 - Общий вид RAD-62S
X Z

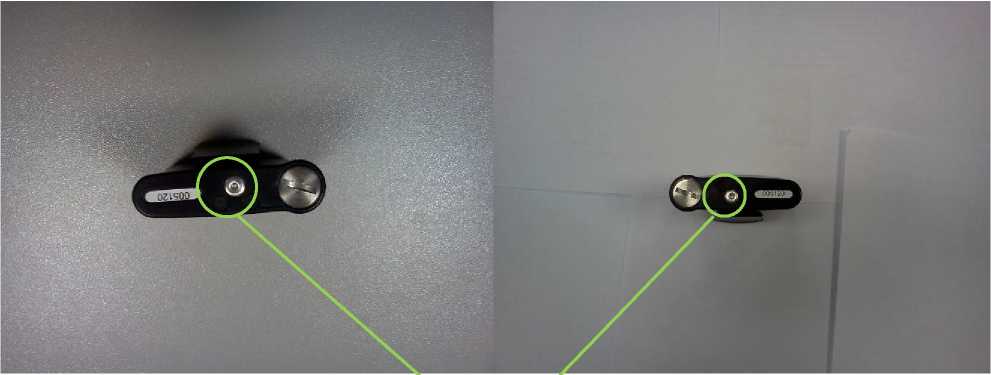

Место пломбировки
Рисунок 2 - Схема пломбировки
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 22906-14 «Дозиметры индивидуальные программируемые
RAD-62S. Методика поверки», утвержденному ГЦИ СИ ОАО «СНИИП» 15.07.2014 г.
Основные средства поверки:
- дозиметрическая поверочная установка по ГОСТ 8.087-2000 (аттестованная по МИЭД и ИЭД) - рабочий эталон 2 разряда по ГОСТ 8.070-96.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Mirion Technologies (RADOS) Oy, Финляндия
Адрес: 1160 Mustionkatu 2, PO Box 506, FIN-20101, Turku, Finland
Телефон: +358-2-2468-4600
Факс: +358-2-468-4601
Заявитель
ООО НПП «РАДИКО»
Адрес: 249035, Калужская обл., г. Обнинск, пр. Маркса, д. 14
Телефон: +7 (48439) 4-97-16, 4-97-18
Факс: +7 (48439) 4-97-68
E-mail: main@radico.ru
Испытательный центр
Государственный центр испытаний средств измерений Открытое акционерное общество «Специализированный научно-исследовательский институт приборостроения»
(ГЦИ СИ ОАО «СНИИП»)
Адрес: 123060, г. Москва, ул. Расплетина, д. 5
Телефон: +7 (499) 198-97-00
Факс: +7 (499) 943-00-63
E-mail: dep1500@sniip.ru
Дозиметр представляет собой малогабаритный, микропроцессорный
прямопоказывающий прибор, снабженный клипсой для закрепления на одежде персонала.
Дозиметр может использоваться как автономно, когда значения МИЭД и ИЭД считываются с дисплея дозиметра, так и в составе автоматизированных систем со считыванием МИЭД и ИЭД с помощью специального считывающего устройства ADR.
Принцип действия дозиметра основан на взаимодействии рентгеновского или гамма-излучений с веществом полупроводникового энергокомпенсированного детектора на основе кремния (с чувствительным объемом 2 мм3) и возникновении зарядов, которые усиливаются и преобразуются в электрические импульсы, число которых пропорционально мощности дозы излучения.
Встроенный микропроцессор осуществляет накопление электрических импульсов, вычисление, хранение и индикацию результатов измерения, управление режимами работы дозиметра.
Управление режимами работы дозиметра осуществляется с помощью кнопки, расположенной на торцевой панели дозиметра. Для индикации результатов измерений и команд управления служит 3-х разрядный жидкокристаллический дисплей. Дозиметр позволяет измерять дозу, мощность дозы, хранить информацию о накопленной дозе.
Дозиметр имеет 8 видов сигнализаций информирующих пользователя о превышении установленных порогов по дозе и мощности дозы, фактическому времени использования дозиметр, разряде батареи (два режима), неисправности, переполнении по дозе и по мощности дозы.
На дисплей выводится информация о значениях МИЭД, ИЭД и значениях порогов в соответствии с конфигурацией, установленной производителем. Конфигурация может быть изменена потребителем в соответствии с руководством по эксплуатации с помощью считывателя ADR с соответствующим программным обеспечением. Обмен информацией между дозиметром и считывающим устройством ADR происходит через оптический инфракрасный порт, находящийся на торце корпуса дозиметра.
В комплект поставки дозиметра входят изделия и эксплуатационные документы, приведенные в таблице 2.
Таблица 2 - Комплект поставки дозиметра
|
№ |
Наименование |
Количество, штук |
Примечание |
|
1 |
Дозиметр индивидуальный программируемый RAD-62S |
1 |
- |
|
2 |
Руководство по эксплуатации |
1 |
- |
|
3 |
Методика поверки |
1 |
- |
|
4 |
Считывающее устройство ADR с программным обеспечением |
1 |
Поставляется по отдельному согласованному заказу |
Основные метрологические характеристики дозиметра приведены в таблице 1.
Таблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения мощности индивидуального эквивалента дозы, мкЗв/ч |
от 5 до 3-106 |
|
Пределы допускаемой основной относительной погрешности измерения мощности индивидуального эквивалента дозы (для доверительной вероятности 0,95), %, в диапазоне МИЭД:
|
±(15 + 150/Н), где Н -измеренное значение, мкЗв/ч ±30 |
Продолжение таблицы 1
|
Диапазон измерений индивидуального эквивалента дозы, мЗв |
от 0,001 до 9999 |
|
Пределы допускаемой основной относительной погрешности измерения индивидуального эквивалента дозы (для доверительной вероятности 0,95), % |
±15 |
|
Диапазон регистрируемых энергий рентгеновского и гамма-излучений, МэВ |
от 0,055 до 3 |
|
Энергетическая зависимость чувствительности, % |
±25 |
|
Анизотропия (относительно заданного при поверке направления в пределах углов ±60 для энергии излучения 60 кэВ), % |
±20 |
|
Рабочие условия эксплуатации:
|
от - 10 до + 50 до 90 от 84 до 106,7 |
|
Пределы допускаемой дополнительной погрешности при:
|
± 5 ± 1 |
|
Время непрерывной работы от элемента питания типа LR03/AAA (при измерении фона), ч, не менее |
1800 |
|
Габаритные размеры (длина х ширина х высота), мм |
78x67x22 |
|
Масса (с источником питания), кг, не более |
0,085 |
