Тип дозиметра

Измеряемые величины

Тип излучения

Назначение

SD-I

Hp(10), Hp(3),

Hp(0,07)

Рентгеновское, гамма-, тормозное, бета-

Стандартный дозиметр для индивидуального     дозиметрического

контроля.

SDE-I

Hp(10), Hp(3), Hp(0,07)

Рентгеновское, гамма-, тормозное, бета-

Дозиметр для индивидуального дозиметрического контроля, позволяет выделять дозу Hp(0,07) бета излучения       с       энергией

более 2,3 МэВ

SDH-IA

Hp(10), Hp(3),

Hp(0,07)

Рентгеновское, гамма-, тормозное, бета-

Дозиметр для индивидуального дозиметрического контроля с повышенной чувствительностью и дозиметрического контроля окружающей среды

ExWD-BG

Hp(3),

Hp(0,07)

Рентгеновское, гамма-, бета-

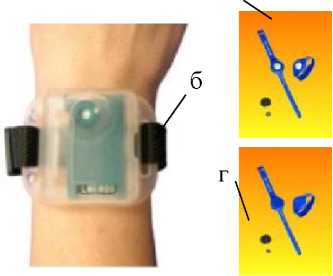

Дозиметр для контроля дозы в коже рук, с 2 детекторами с возможностью закрепления на конечностях (запястья)

Тип дозиметра

Измеряемые величины

Тип излучения

Назначение

SDR-I

Hp(10), Hp(3),

Hp(0,07)

Рентгеновское, гамма-, тормозное, бета-

Стандартный дозиметр для индивидуального     дозиметрического

контроля с детекторами ДТГ-4 (российское производство).

NAD

Hp(10)

Гамма-, тормозное, нейтронное, бета-

Нейтронный альбедо дозиметр для индивидуального дозиметрического контроля. Позволяет разделять дозу от нейтронов и от фотонов

EYE-D

Hp(3)

Рентгеновское, гамма-, бета-

Дозиметр для контроля дозовой нагрузки на хрусталик глаза

ExFD-G

Hp(0,07)

Рентгеновское, гамма-

Дозиметр в виде кольца на палец для измерения дозовой нагрузки на кожу.

ExFD-BG

Hp(0,07)

Рентгеновское, гамма-, бета-

Дозиметр в виде кольца на палец для измерения дозовой нагрузки на кожу.

Наименование

Количество, шт.

Примечание

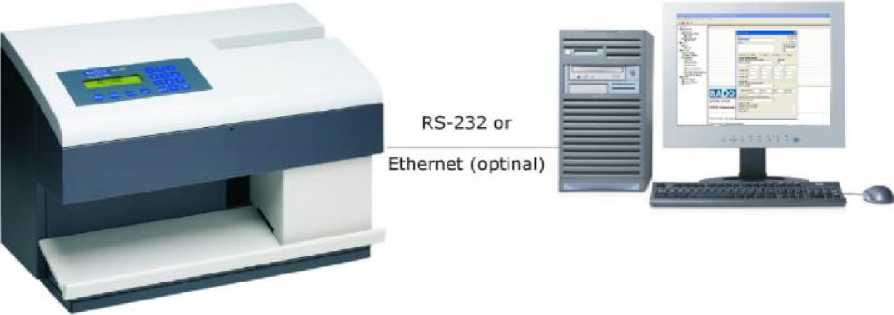

Считыватель RE2000S (RE2000A)

1

Облучатель IR2000

1

по требованию Заказчика

Г енератор азота

1

по требованию Заказчика

Наименование

Количество, шт.

Примечание

Детекторы термолюминесцентные

Тип и количество определяется заказом

Слайд

Держатель слайда

Корпус дозиметра

Кассета

Ключ для открывания дозиметра

по требованию Заказчика

Вакуумный пинцет

по требованию Заказчика

Персональный компьютер

1

по требованию Заказчика

Программное обеспечение (ПО) с руководством пользователя ПО на CD

1

WinTLD PRO или «Расчет доз ТЛД» совместно с «ТЛД Считыватель»

Руководство по эксплуатации «Комплекс индивидуального дозиметрического контроля ТЛД RADOS»

1

Руководство пользователя «Облучатель IR2000»

1

При   условии   приобретения

облучателя IR2000

Паспорт (Сертификат калибровки) на источник бета-излучения стронций-90/иттрий-90 из состава облучателя IR2000

1

При   условии   приобретения

облучателя IR2000

Методика поверки МП 2103-002-2015

1

Тип дозиметра

Состав дозиметра

Количество составляющих

Код по каталогу производителя

SD-I

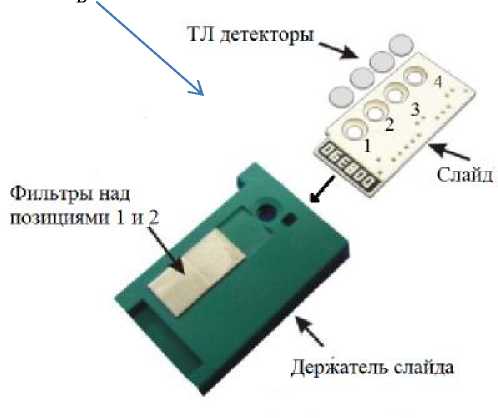

Детекторы MTS-N, круглые 4,5х0,90 мм

4

1235-084

Слайд

1

1235-153*

Держатель слайда с двумя фильтрами по 1 мм Al

1

1235-157-1235-162**

Стандартный корпус дозиметра

1

1235-170

sde-i

Детекторы MTS-N, круглые 4,5х0,90 мм

4

1235-084

Слайд

1

1235-153*

Держатель слайда с фильтрами:

1 мм Al + 1 мм Си

1

1235-186-1235-191**

Стандартный корпус дозиметра

1

1235-170

SDh-IA

Детекторы MCP-N, круглые 4,5х0,90 мм

4

1235-134

Слайд

1

1235-153

Держатель слайда с двумя фильтрами 0,5 мм Al

1

1235-171-1235-176

Стандартный корпус дозиметра

1

1235-170

sdr-i

Детекторы ДТГ-4, круглые 4,5х0,95 мм

4

б/н

Слайд

1

1235-153

Держатель слайда с двумя фильтрами

1 мм Al

1

1235-157-1235-162

Стандартный корпус дозиметра

1

1235-170

nad

Детекторы MTS-6, круглые 4,5х0,90 мм

2

1235-082

Детекторы MTS-7, круглые 4,5х0,90 мм

2

1235-083

Слайд

1

1235-153

Держатель слайда без фильтров

1

1235-163-1235-168

Нейтронный корпус PTW

1

1235-089

Тип дозиметра

Состав дозиметра

Количество составляющих

Код по каталогу производителя

EYE-D

Детекторы MCP-N, круглые 4,5х0,90 мм

1

1235-134

Слайд*

1

1235-153

Держатель слайда без фильтров*

1

1235-163:1235-168

Налобный корпус EYE-D

1

1235-410

ExWD-BG

Детекторы MCP-N, круглые 4,5х0,90 мм

2

1235-134

Слайд

1

1235-153

Держатель слайда без фильтров

1

1235-163:1235-168

Стандартный корпус дозиметра

1

1235-401

ExFD-G

Детекторы MTS-N, круглые 4,5х0,90 мм

1

1235-084

Слайд

1

1235-153

Держатель слайда без фильтров

1

1235-163:1235-168

Корпус перстневой гамма

1

1235-420

ExFD-BG

Детекторы MCP-Ns, круглые 4,5х0,35 мм

1

1335-500

Слайд*

1

1235-153

Держатель слайда без фильтров*

1

1235-163:1235-168

Корпус перстневой бета-гамма

1

1235-421

Тип дозиметра

Диапазон измеряемых доз, мЗв

Энергетические диапазоны измерений для различных видов излучений, МэВ

Фотонное излучение

Бета-излучение

Нейтронное излучение

SD-I

3-10^-2 - 1-10⁴

0,015 - 20

0,2 - 2,2

-

SDe-I

3-10^-2 - 1-10⁴

0,015 - 20

0,2 - 2,2

—

SDh-IA

1-10^-2 - 1-10³

0,015 - 20

0,2 - 2,2

-

SDr-I

5-10^-2 - 1-10⁴

0,015 - 20

0,2 - 2,2

—

nad

1-10’¹ - 1-10⁴

0,1 - 20

-

0,000025 -14

Тип дозиметра

Диапазон измеряемых доз, мЗв

Энергетические диапазоны измерений для различных видов излучений, МэВ

Фотонное излучение

Бета-излучение

Нейтронное излучение

ExWD-BG

1-10^-2 - 1-10³

0,015 - 3

0,2 - 2,2

EYE-D

1-10^-2 - 1-10³

0,015 - 3

0,2 - 2,2

—

ExFD-G

5-10^-2 - 1-10⁴

0,015 - 3

—

—

ExFD-BG

1-10^-2 - 1-10³

0,015 - 3

0,06 - 2,2

—

Тип дозиметра

Измеряемая величина

Пределы допускаемой основной относительной погрешности, %

Энергетическая зависимость чувствительности дозиметров, %

Анизотропия чувствительности дозиметров^*, %

0,015 - 0,065

МэВ

0,065 - 3

МэВ

3 - 20

МэВ

SD-I

Нр(10) Нр(3) Нр(0,07)

±(10+0,45/H10)

±(20+0,6/H3) ±(20+0,6/H07)

±60

±100

±80

±20

±30

±40

±25

±15

±15

±10

SDe-I

Нр(10) Нр(3) Нр(0,07)

±(10+0,75/H_w) ±(20+0,6/H3) ±(20+0,6/H07)

±50

±85

±70

±10

±25

±40

±25

±15

±15

±10

SDH-IA

Нр(10) Нр (10)

Нр(3)

Нр(0,07)

±10

±10

±15

±15

±40

±40

±25

±30

±30

±30

±25

±20

±40

±40

±15

±15

±10

±10

SDr-I

Нр(10) Нр(3) Нр(0,07)

±(10+0,5/H_w) ±(20+1/H3) ±(20+1/H07)

±45

±75

±75

±25

±35

±45

±15

±10

±10

±15

NAD

Нр(10)

HpC¹⁰)^»!'

±10

±30

—

—

—

—

ExWD-BG

Нр(3)

Нр(0,07)

±15

±15

±25

±30

±25

±20

—

±15

±15

EYE-D

Нр(3)

±(15+0,2/Hs)

±20

±30

—

±15

ExFD-G

Нр(0,07)

±(15+0,5/H07)

±80

±50

—

±15

ExFD-BG

Нр(0,07)

±(15+0,4/H07)

±80

±30

—

±15

Примечание - В формулах для расчета основной относительной погрешности измерений используются следующие обозначения: H10 - индивидуальный эквивалент дозы Нр(10) фотонного излучения, мЗв; H3 и H07- индивидуальные эквиваленты дозы Нр(3) и Нр(0,07) фотонного или бета- излучения, мЗв;Нр(10)_нейт - индивидуальный эквивалент дозы Нр(10) нейтронного излучения.

^*Анизотропия чувствительности дозиметров определялась в поле рентгеновского излучения со средней энергией спектра 65 кэВ при угле между направлением излучения и плоскостью дозиметра 60^о.

Наименование характеристики, параметра

Значение

Время установления рабочего режима, не более

30 мин

Продолжительность непрерывной работы считывате-

24 ч

ля, не менее

Напряжение питания считывателя

100 В - 250 В, частота 50/60 Гц

Пропускная способность при использовании реко-

- слайды с 4 элементами: 23 шт./ч

мендуемых параметров считывания, не хуже

• - слайды с 2 элементами: 45 шт./ч

• - слайды с 1 элементом 90 шт./ч

Потребляемая мощность, не более

230 ВА

Условия эксплуатации:

температура, °C

от 0 до + 35

влажность, %

до 75 при 30 °C

давление, кПа

от 84 до 106,7

Габаритные размеры считывателя (ВхШхД), мм

RE2000S

405x350x575

RE2000A

405x350x795

Масса считывателя, не более, кг

RE2000S

32

RE2000A

35

Средняя наработка на отказ, ч

10000

Срок службы, лет

10

Тип дозиметра

SD-I

SDe-I

SDh-IA

SDr-IA

NUD

EYE-D

ExWD-G

ExFD-BG

Габариты (ВхШхД), мм

10х42х53

10х42х53

10х42х53

10х42х53

12х35х73

8х17х70

3х12х90

3х12х90

Масса, г

21,5

22,0

21,0

21,5

22,5

2,3

0,6

0,6
