Номер по Госреестру СИ: 61741-15
61741-15 Дозиметры индивидуальные со считывателем
(DIS (дозиметры) DBR (считыватель))
Назначение средства измерений:
Дозиметры индивидуальные DIS-1, DIS-1H3, EDIS-1 (далее дозиметры DIS) со считывателем DBR-1 или DBR-2 (далее считыватели DBR) предназначены для измерения индивидуальных эквивалентов доз Нр(10), Нр(3) и Нр(0,07) (далее индивидуальной дозы) фотонного и бета излучений и амбиентной эквивалентной дозы Нр*(10) в окружающей среде. Дозиметры DIS применяются в системах индивидуального контроля внешнего облучения персонала, работающего с источниками фотонного (рентгеновского, гамма и тормозного) излучения и бета-излучения в любых областях их использования, либо при дозиметрии окружающей среды.
Внешний вид.
Дозиметры индивидуальные со считывателем
Рисунок № 1
Внешний вид.
Дозиметры индивидуальные со считывателем
Рисунок № 2
Внешний вид.
Дозиметры индивидуальные со считывателем
Рисунок № 3
Внешний вид.
Дозиметры индивидуальные со считывателем
Рисунок № 4
Внешний вид.
Дозиметры индивидуальные со считывателем
Рисунок № 5
Внешний вид.
Дозиметры индивидуальные со считывателем
Рисунок № 6
Внешний вид.
Дозиметры индивидуальные со считывателем
Рисунок № 7
Программное обеспечение
Программное обеспечение не имеет идентификационных данных, является неотъемлемой частью считывателей DBR и предназначено для считывания информации с дозиметра. Программа записывается в постоянную память считывателей DBR и не может быть изменена потребителем. Использование программы со считывателями DBR не может повлиять на метрологические характеристики дозиметров. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RAM 1.17 |
Номер версии (идентификационный номер) |
- |
Цифровой идентификатор ПО |
- |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Дозиметры DIS-1, DIS-1H3, EDIS-1. Руководство по эксплуатации. Номер документа 2096 6058. Версия 1.04»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к дозиметрам индивидуальным DIS со считывателем DBR-
1. ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
-
2. ГОСТ 8.070-96. ГСОЕИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.
-
3. ГОСТ 8.035-82. ГСОЕИ. Государственный первичный эталон и государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы бета-излучения.
-
4. Техническая документация фирмы Mirion Technologies (RADOS) Oy.
Поверка
Поверкаосуществляется в соответствии с документом МП 61741-15 «Дозиметры индивидуальные DIS со считывателем DBR. Методика поверки», утвержденным ГЦИ СИ ОАО «СНИИП» 06.11.2014 г.
При поверке используются:
-
- эталонные 1 -го разряда дозиметрические поверочные установки гамма-излучения с радионуклидными источниками 137Cs, 60Со, 241Am по ГОСТ 8.087-2000, аттестованные по индивидуальной дозе Нр(10), Нр(3) и Нр(0,07) и по амбиентной эквивалентной дозе Нр*(10);
-
- эталонные дозиметрические поверочные установки бета-излучения с радионуклидными источниками из 90Sr+90Y, по ГОСТ 8.035-82, аттестованные по индивидуальной дозе Нр(0,07).
Межповерочный интервал - 1 год.
Изготовитель
Mirion Technologies ( RADOS) Oy, ФинляндияPO Box 506, FIN-20101, Turku, Finland
Телефон: +358-2-2468-4600
Факс: +358-2-468-4601
Заявитель
ООО «НПП «РАДИКО»
249035, Калужская обл., г. Обнинск, пр. Маркса, д. 14
Тел.: +7(48439) 4-97-16, 4-97-18,
Факс: +7(48439) 4-97-68,
e-mail: main@radico.ru
Испытательный центр
Государственный центр испытаний средств измерений Открытое акционерное общество «Специализированный научно-исследовательский институт приборостроения» (ГЦИ СИ ОАО «СНИИП»)
Юридический адрес: РФ, 123060, Москва, ул. Расплетина, д. 5.
Телефон +7(499)198-97-00
Факс +7(499)943-00-63
E-mail: nvtsoy@sniip.ru
Дозиметры DIS относятся к индивидуальным (носимым на теле) пассивным дозиметрам. Принцип действия дозиметров DIS основан на комбинации свойств ионизационной камеры и элементов долговременного хранения электронного заряда в виде ловушек на плавающем затворе МОП-транзистора. Дозиметры DIS, в качестве детекторов ионизирующего излучения, содержат три герметичные ионизационные камеры - две для измерения низких (до 4 мЗв) и средних (до 1000 мЗв) индивидуальных доз сильно проникающего излучения Нр(10), и одну камеру - для измерения индивидуальной дозы до 1000 мЗв слабо проникающего излучения Нр(0,07) в дозиметрах DIS-1 или Нр(3) в дозиметрах DIS-1H3. Для измерения высоких (до 40 Зв) индивидуальных доз Нр(10), Нр(3) и Нр(0,07) в дозиметре в качестве детекторов излучения используются непосредственно два полевых МОП - транзистора. Литиевая батарея, встроенная в корпус дозиметра, обеспечивает необходимую для сбора заряда напряженность поля в измерительном зазоре ионизационных камер и МОП - транзисторов.
Модификации дозиметров DIS:
-
• DIS-1 - предназначен для измерения индивидуальных доз Hp(10) и Hp(0,07);
-
• DIS-1H3 - предназначен для измерения индивидуальных доз Hp(10) и Hp(3);
-
• EDIS-1 - предназначен для измерения амбиентной эквивалентной дозы Hp*(10) в
окружающей среде.
При облучении внешним фотонным излучением дозиметров DIS фотоны взаимодействуют с материалом стенок ионизационной камеры, при этом образованные в результате этого взаимодействия заряженные частицы ионизируют воздух, находящийся в объеме между стенками камеры и затвором МОП - транзистора. Бета-излучение, проходя через тонкое окно одной из ионизационных камер, производит ионизацию непосредственно в воздушном пространстве камеры. Заряд, созданный под воздействием ионизирующего излучения, накапливается и хранится в ячейке памяти. Этот заряд может быть обнулен в результате процедуры аппаратного сброса. Кроме того возможен программный сброс: текущие значения доз записываются в память дозиметра и при последующих измерениях принимаются за нулевой уровень.
Измерение накопленных зарядов в ионизационных камерах и МОП-транзисторах осуществляется с помощью считывателя DBR, выполняющих функцию электрометра.
Модификации считывателей DBR:
-
• DBR-1 - преимущественно стационарно устанавливаемый считыватель, может выполнять аппаратный сброс;
-
• DBR-2 - переносной вариант считывателя, но способен выполнять аппаратный сброс.
На дисплее считывателя выдается информация о результатах измерения дозы сильно и слабо проникающего излучений в единицах индивидуальных эквивалентов доз Нр(10), Нр(3) и Нр(0,07). Также в считывателе предусмотрена возможность получения информации о результатах измерений каждой из трех ионизационных камер или каждого из МОП - транзисторов, и о величине полной накопленной дозиметром дозы. С помощью считывателя, используя информационное меню дисплея, можно получить информацию о: серийном номере измеряемого дозиметра; серийном номере считывателя; версиях программного обеспечения ОЗУ и ПЗУ; текущей настройке считывателя; остаточной емкости встроенной аккумуляторной батареи; текущей дате и времени. С помощью считывателя осуществляется сброс показаний дозиметра, который можно производить в двух режимах: аппаратном (только DBR-1) или программном, а также вывод всей информации на принтер, подключаемый через интерфейс RS-232. Кроме того считыватель может работать под управлением ПК, передавая ему информацию о считанных дозах.
Фотографии общего вида приведены на рисунке 1. Для пломбировки считывателя используется винт, расположенный на дне, как показано на рисунке 2. Дозиметр является неразборным устройством и поэтому в пломбировке не нуждается.
а
б
г д

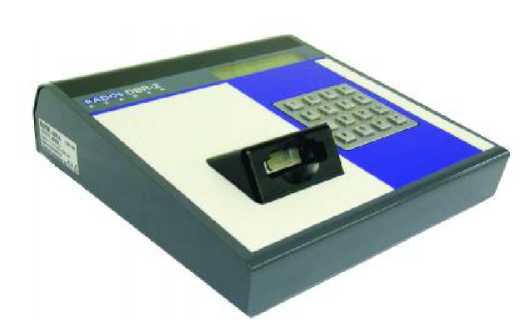

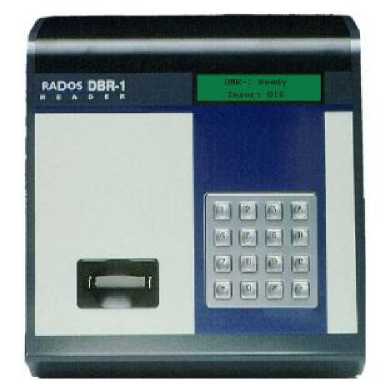

Рисунок 1 - Общий вид дозиметров DIS и считывателей DBR а - дозиметр DIS-1, б - дозиметр EDIS-1, в - дозиметр DIS-1H3, г - считыватель DBR-1, д - считыватель DBR-2
Пломба

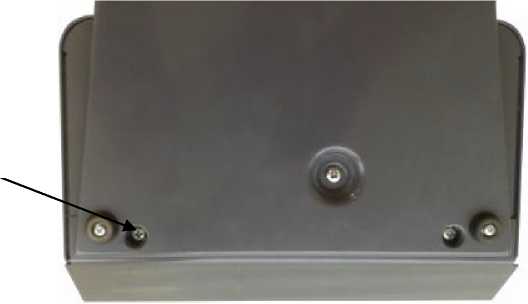

Рисунок 2 - Место пломбировки считывателя
В комплект поставки дозиметра входят изделия и эксплуатационные документы, приведенные в таблице 3.
Таблица 3 - Комплект поставки дозиметра
№ |
Наименование |
Количество, штук | |
1 |
Дозиметр индивидуальный DIS |
1* |
- |
2 |
Руководство по эксплуатации |
1 |
- |
3 |
Методика поверки |
1 |
- |
4 |
Калибровочная заглушка |
1* |
- |
5 |
Считыватель DBR |
1* | |
* Поставляется по согласованному заказу, количество поставляемых единиц определяется картой заказа. |
Основные метрологические характеристики дозиметров DIS и считывателей DBR приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики дозиметров DIS и считывателей DBR
Наименование характеристики |
Единица измерения |
Значение характеристики |
Диапазон измерений ИЭД дозиметров DIS Hp(10), Нр*(10) Hp(3) Hp(0,07) |
Зв |
от 10-6 до 40 от 10-5 до 40 от 10-5 до 40 |
Продолжение таблицы 2
Наименование характеристики |
Единица измерения |
Значение характеристики |
Пределы допускаемой относительной погрешности измерения ИЭД фотонного излучения дозиметров DIS: а) В диапазоне измерения от 1 до 6 мкЗв Hp(10), Нр*(10) б) В диапазоне измерения от 6 до 60 мкЗв Hp(10), Нр*(10) Hp(3) Hp(0,07) в) В диапазоне измерения от 60 мкЗв до 1 Зв Hp(10), Нр*(10) Hp(3) Hp(0,07) г) В диапазоне измерения от 1 Зв до 40 Зв Hp(10), Нр*(10) Hp(3) Hp(0,07) |
% |
±(100/H), где H измеренная доза в мкЗв ±15 ±(1000/H) ±(1000/H) ±15 ±20 ±20 ±20 ±20 ±20 |
Диапазон энергий регистрируемого фотонного излучения: Hp(10), Нр*(10) Hp(3) Hp(0,07) |
МэВ |
от 0,015 до 7,0 от 0,015 до 7,0 от 0,006 до 7,0 |
Диапазон энергий регистрируемого бета -излучения: Hp(3) Hp(0,07) |
МэВ |
0,80 - 2,20 0,24 - 2,20 |
Пределы дополнительной погрешности, вызванной изменением температуры в рабочих условиях применения дозиметра DIS от минус 10 до 15 °C и от 25 до 50 °С: Hp(10) Hp(3) Hp(0,07) |
% |
±2 ±2 ±2 |
Пределы дополнительной погрешности, вызванной изменением температуры в рабочих условиях применения дозиметра EDIS от минус 25 до 15 °C и от 25 до 50 °С: Нр*(10) |
% |
±2 |
Пределы дополнительной погрешности, вызванной изменением температуры в рабочих условиях применения считывателей DBR от 10 до 15 °C и от 25 до 40 °С: Hp(10), Нр*(10) Hp(3) Hp(0,07) |
% |
±2 ±6 ±6 |
Продолжение таблицы 2
Наименование характеристики |
Единица измерения |
Значение характеристики |
Энергетическая зависимость чувствительности DIS относительно энергии 137Cs, Hp(10), Нр*(10) |
% |
±30 |
Hp(3) |
±30 | |
Hp(0,07) |
±30 | |
Энергетическая зависимость чувствительности DIS относительно энергии бета излучения 90Sr+90Y: |
% | |
Hp(3) |
от минус 40 до 30 | |
Hp(0,07) |
от минус 50 до 10 | |
Коэффициент чувствительности к бета- |
1,35 | |
излучению | ||
Анизотропия чувствительности DIS в диапазоне углов от 0 до ± 60°, при энергиях |
% | |
более 65 кэВ |
±10 | |
в диапазоне энергий от 15 до 65 кэВ |
±25 | |
Габаритные размеры, (длина х ширина х высота) - дозиметров DIS; |
44 х 44 х 12 | |
- дозиметров DIS в держателе (с клипсой); |
47(95) х 49 х 13 | |
- считыватель DBR-1; |
250 х 265 х 210 | |
- считыватель DBR-2 |
250 х 80 х 280 | |
Масса, не более - дозиметров DIS; |
0,024 | |
- дозиметров DIS в держателе; |
кг |
0,043 |
- считывателя DBR-1; |
8,5 | |
- считывателя DBR-2 |
3,1 | |
Нормальные условия эксплуатации: - диапазон температур |
°С |
20 ± 5 |
- относительная влажность, не более |
% |
90 |
- атмосферное давление |
кПа |
от 70 до 106,7 |
Рабочие условия эксплуатации: Диапазон температур -дозиметр DIS-1, DIS-1H3, |
°С |
от минус 10 до +50 |
- дозиметр EDIS-1, |
от минус 25 до +50 | |
- считыватели DBR |
от +10 до +40 | |
Относительная влажность, не более |
% |
90 |
Класс защиты дозиметров DIS |
IP68 | |
Атмосферное давление |
кПа |
от 70 до 106,7 |
