Номер по Госреестру СИ: 61337-15
61337-15 Дозиметры
(RDS-31S, RDS-31iTx)
Назначение средства измерений:
Дозиметры RDS-31S, RDS-31iTx (далее по тексту - RDS) предназначены для измерения мощности амбиентного эквивалента дозы (далее по тексту - МЭД) Н (10) и амбиентного эквивалента дозы (далее по тексту - ЭД) Н (10) фотонного излучения. Вместе с выносными датчиками, являющимися дополнительной опцией, позволяют проводить измерения МЭД и ЭД в воздушной среде (GMP-12SD, GMP-12GSD) и в воде (GMP-12UW), фиксировать, в режиме индикации, поверхностную активность при загрязнении радионуклидами, излучающими альфа или бета частицы (GMP-25, АВР-150).
Внешний вид.
Дозиметры
Рисунок № 1
Внешний вид.
Дозиметры
Рисунок № 2
Внешний вид.
Дозиметры
Рисунок № 3
Программное обеспечение
Встроенное программное обеспечение RDS (далее - ПО) реализовано на микропроцессоре и предназначено для:
-
- обработки сигналов от счетчика импульсов;
-
- вычисления значений ЭД, МЭД и параметров, характеризующих загрязнение поверхностей;
-
- хранения данных;
-
- вывода результатов измерений на дисплей.
К метрологически значимой части ПО относится всё ПО дозиметров. Конструкция RDS и пломбирование обеспечивает отсутствие доступа к метрологически значимой части ПО в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажениям результатов измерений.
Номер версии ПО отображается на дисплее в режиме самодиагностики.
Идентификационные данные ПО дозиметров RDS представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
U2.05.16 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на левый верхний угол титульного листа Руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на заднюю крышку дозиметра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации. Дозиметры RDS-31S, RDS-31iTx. Документ № 2096 6082. Версия 3.2.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозиметрам RDS-31S, RDS-31iTx-
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
-
2. ГОСТ Р 8.804-2012 «ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
-
3. Техническая документация фирмы Mirion Technologies (Rados) Оу, Финляндия.
Изготовитель
Mirion Technologies (Rados) Оу, Финляндия1160 Mustionkatu 2, РО Box 506, FIN-20750, Turku, Finland
Телефон: +358-2-2468-4600
Факс: +358-2-468-4601
www.mirion.com
Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Радиационный контроль. Приборы и методы» (ООО НПП «РАДИКО»)ИНН 4025049439
Россия, 249035, Калужская обл., г. Обнинск, пр. Маркса, д. 14
Тел.: (48439) 4-97-16, 4-97-18, Факс: (48439) 4-97-68
E-mail: main@radico.ru
Испытательный центр
Государственный центр испытаний средств измерений Открытое акционерное общество «Специализированный научно-исследовательский институт приборостроения» (ГЦИ СИ «ОАО «СНИИП»)Юридический адрес: РФ, 123060, Москва, ул. Расплетина, д. 5.
Телефон +7(499)198-97-00, Факс +7(499)943-00-63
E-mail: dep1500@sniip.ru
Принцип действия RDS основан на регистрации гамма-излучения счетчиком Гейгера - Мюллера. При попадании гамма-частиц в чувствительный объем счетчика, происходит ионизация газа. Под действием приложенного напряжения заряды собираются на электродах счетчика. Импульсы тока усиливаются и преобразуются в сформированные электрические импульсы, число которых в единицу времени пропорционально МЭД.
В выносных датчиках GMP-12SD и GMP-12UW детекторами являются кремниевые планарные диоды. Датчик GMP-12UW аналогичен датчику GMP-12SD, но имеет водонепроницаемое исполнение, позволяющее использовать его на глубинах до 30 м. Выносной датчик GMP-12GSD имеет два детектора: счетчик Гейгера-Мюллера с галогенным гашением и энергетической компенсацией и кремниевый диод небольшого объема. Выносной датчик GMP-25 снабжен счетчиком Гейгера-Мюллера 7313, а в выносном датчике АВР-150 используются два детектора: на переднем плане люминесцентный сцинтилляционный детектор ZnS(Ag), для регистрации альфа-частиц, а за ним пластиковый сцинтиллятор, толщиной 0,25 мм, для регистрации бета-частиц.
Датчики серии GMP-12 могут крепиться на телескопической пластиковой штанге, состоящей из четырех секций. Основной дозиметр RDS-31 крепится на штанге с помощью хомута и соединяется с выносным датчиком кабелем, проложенным внутри штанги.
Управление всеми режимами работы RDS осуществляется с помощью микропроцессора. Микропроцессор осуществляет подсчет электрических импульсов, вычисление, хранение и индикацию результатов измерения, управление режимами работы дозиметра.
RDS и выносные детекторы обеспечивают работу в одном из следующих режимов:
-
• режим измерения и отображения МЭД;
-
• режим отображения и выбор порогов по МЭД;
-
• режим измерения и отображения ЭД;
-
• режим отображения и выбор порогов по ЭД;
-
• режим самодиагностики;
-
• режим индикации поверхностного загрязнения альфа-излучающими частицами;
-
• режим индикации поверхностного загрязнения бета-излучающими частицами;
-
• режим индикации поверхностной активности гамма-излучения.
Для индикации в цифровом виде результатов измерений и команд управления служит жидкокристаллический (ЖК) дисплей с разрешением 128x64 точек.
RDS обеспечивает визуальную сигнализацию на ЖК дисплее и звуковую сигнализацию, с помощью зуммера, информирующего пользователя о превышении установленных порогов по ЭД и МЭД, разряде батареи и переполнение по МЭД.
Корпус RDS изготовлен из водонепроницаемого пластика, который хорошо дезактивируется. Встроенный счетчик Гейгера-Мюллера расположен в центре, непосредственно за передней стенкой корпуса. На лицевой части дозиметра расположены функциональные кнопки из силиконовой резины, предназначенные для включения/выключения и выбора различных функций. С обратной стороны имеется этикетка с краткой инструкцией.
Внешний вид дозиметров RDS-31S, RDS-31iTx и выносных датчиков представлен на рисунках 1 -3.

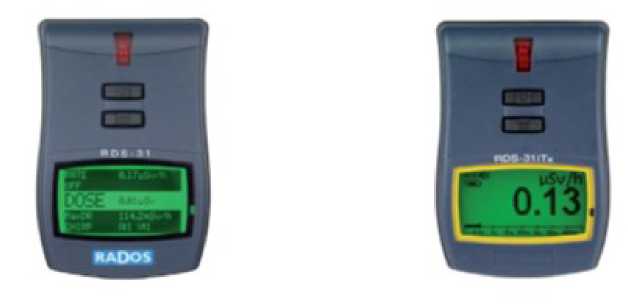

Рисунок 1 - Внешний вид дозиметра RDS-31S и RDS-31iTx
а) б) в)

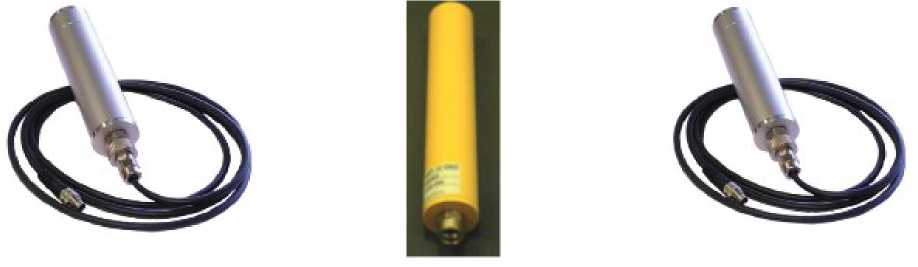

Рисунок 2 - Внешний вид выносных датчиков: a) GMP-12S, б) GMP-12GSD, в) GMP-12UW
а) б)

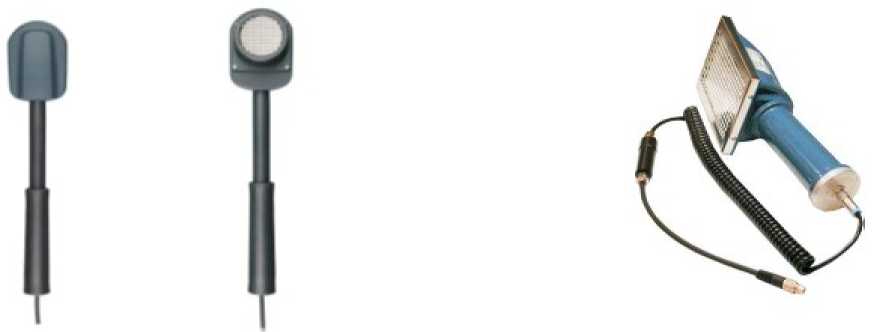

Рисунок 3 - Внешний вид выносных датчиков: а) GMP-25, б) ABP-150.
Модификация дозиметров RDS-31iTx отличается от RDS-31S встроенным радиомодемом, позволяющим передавать информацию о МЭД (ЭД) в любую систему поддерживающую протокол обмена WRM (Wireless Remote Monitoring System 2).
В комплект поставки дозиметра входят изделия и эксплуатационные документы, приведенные в таблице 3.
Таблица 3 - Комплектность поставки дозиметров RDS-31S, RDS-31iTx
Наименование |
Количество |
Дозиметр RDS-31S (RDS-31iTx) |
1 шт. |
USB модуль беспроводной связи (USB-RF Link-31 LITE или USB-RF Link-31 PRO)* |
1 шт. |
USB кабель связи (USB-Cable Link-31 LITE или USB-Cable Link-31 PRO)** |
1 шт. |
Конфигурационное программное обеспечение CSW-31 LITE или CSW-31 PRO*** |
1 шт. |
Элемент питания |
2 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
Упаковочная коробка |
1 шт. |
Выносные датчики**** |
- |
* - модуль беспроводной связи поставляется по требованию заказчика, ** - USB кабель связи поставляется по требования заказчика, *** - конфигурационное программное обеспечение поставляется по требованию заказчика, **** - количество и номенклатура - по требованию заказчика. |
Основные метрологические и технические характеристики RDS приведены в таблице 2.
Таблица 2 - RDS
Наименование характеристики, ед. измерения |
Значение характеристики |
Диапазон измерений МЭД, Зв/ч
|
от 0,110-6 до 0,1 от 10 10"6 до 10 от 0,500’6 до 10 |
Пределы допускаемой основной относительной погрешности измерения МЭД, %
-с датчиком GMP-12GSD |
0,1 ±(8+-) 100 ±(8 +---) Ф 0,5 ±(8+-) где - безразмерная величина, численно равная измеренному значению МЭД в мкЗв/ч |
Продолжение таблицы 2
Диапазон измерений ЭД, Зв - дозиметр RDS-31S, RDS-31 iTx - с датчиком GMP-12SD, GMP-12UW, - с датчиком GMP-12GSD |
от 0,01А0-6 до 0,1 от 1А0-6 до 500 от 0,01 •Ю-6 до 10 |
Пределы допускаемой основной относительной погрешности измерения ЭД, %
|
± 8 ± 10 ± 10 |
Диапазон энергий регистрируемого фотонного излучения, МэВ
|
от 0,048 до 3,0 от 0,06 до 3,0 от 0,05 до 3,0 >0,006 |
Энергетическая зависимость чувствительности RDS относительно энергии 0,662 МэВ (137Cs), % |
±40 |
Анизотропия чувствительности RDS в диапазоне углов от 0 до ± 60°, не более, % |
±30 |
Пределы допускаемой дополнительной погрешности измерения МЭД в рабочих условиях эксплуатации при температуре от минус 25 до +60 °С, % |
±20 |
Пределы допускаемой дополнительной погрешности измерения МЭД в условиях повышенной влажности (85 % при +35 °С), % |
±10 |
Пределы допускаемой дополнительной погрешности измерения МЭД при изменении напряжения питания от 2,8 до 5 В, % |
±5 |
Пределы допускаемой дополнительной погрешности измерения МЭД при воздействии одиночных механических ударов с пиковым ударным ускорением 300 м/с2, % |
±5 |
Чувствительность к бета-излучению нуклидов 90Sr+90Y, при расположении источника в 1 см от защитной решетки, (имп^с-1)/(част.^см-2^мин-1), не менее
|
0,12 0,9 |
Чувствительность к альфа-излучению нуклида 239Pu в геометрии поверхностного источника, (имп^с-1)/(част/см-2^мин-1), не менее
|
0,1 0,8 |
Чувствительность к гамма-излучению нуклида l37Cs, при расположении источника в 1 см от защитной решетки, с’1-Бк’1, не более - выносного датчика GMP-25 |
0,008 |
Нестабильность показаний за 8 ч работы, %, не более |
5 |
Время установления рабочего режима, мин, не более |
5 |
Питание RDS осуществляется от двух щелочных батарей 2LR6/AA с суммарным номинальным напряжением, В |
3,0 |
Продолжение таблицы 2
Габаритные размеры, мм - дозиметр RDS-31S, RDS-31 iTx (длина x ширина x высота), |
100 х 67 х 33 |
- датчик GMP-12SD, GMP-12UW (длина х диаметр), |
174 х 35 |
- датчик GMP-12GSD (длина х диаметр), |
208 х 35 |
- датчик GMP-25 (длина х ширина), |
330 х 74 |
- датчик АВР-150 (длина х ширина х высота), |
270 х 100 х 100 |
- телескопическая штанга (длина х диаметр колен) |
(от 1285 до 3740) х (от 23 до 44) |
Масса, не более, г - дозиметр RDS-31S, RDS-31 iTx без батарей питания |
175 |
- дозиметр RDS-31S, RDS-31 iTx с батареями питания |
220 |
-датчики GMP-12SD, GMP-12UW, |
160 |
- датчик GMP-12GSD, |
220 |
- датчик GMP-25, |
490 |
- датчик АВР-150, |
700 |
- телескопическая штанга |
2400 |
Нормальные условия эксплуатации: - диапазон температур, °С |
20 ± 5 |
- относительная влажность, % |
60 (+20; -30) |
- атмосферное давление, кПа |
101,3 (+5,4; -15,3) |
- механическое воздействие |
отсутствует |
Рабочие условия эксплуатации: Диапазон температур, °С - дозиметр RDS-31S, RDS-31 iTx, |
от минус 25 до плюс 60 |
- датчики GMP-12SD, GMP-12UW, GMP-12GSD, |
от минус 40 до плюс 55 |
- датчик GMP-25, |
от минус 25 до плюс 55 |
- датчик АВР-150 |
от плюс 5 до плюс 35 |
Относительная влажность при +35 °С, % - дозиметр RDS-31S, RDS-31 iTx, |
до 85 |
-датчики GMP-12SD, GMP-12UW, GMP-12GSD |
IP67 |
- датчик GMP-25, |
95 |
- датчик АВР-150 |
до 80 |
Атмосферное давление, кПа -дозиметр RDS-31S, RDS-31 iTx, |
от 70 до 106,7 |
- датчики GMP-12SD, GMP-12GSD, |
от 70 до 106,7 |
- датчик GMP-12UW, |
от 70 до 300 |
- датчик GMP-25, |
от 86 до 106 |
- датчик АВР-150 |
от 86 до 106 |
