Номер по Госреестру СИ: 76318-19
76318-19 Зонды влажности и температуры
(Rotronic HygroClip HC2A-S)
Назначение средства измерений:
Зонды влажности и температуры Rotronic HygroClip HC2A-S (далее по тексту - зонды) предназначены для эталонных измерений относительной влажности воздуха. Входят в состав генераторов влажного газа MODEL 2000SP и наборов поверочных стационарных для средств измерений относительной влажности воздуха СПН 3.1, эксплуатируемых в метрологических службах Росгидромета.
Внешний вид.
Зонды влажности и температуры
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 173924
ID в реестре СИ - 891962
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 месяцев
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет мод., нет, модификация HC2A-SH, модификация HC2A-S, модификация HC2A-SH, модификации нет, мод. нет, без модификации, Rotronic HygroClip HC2A-S, HygroClip HC2A-S, HC2A-S, -,
Производитель
Изготовитель - Фирма "Rotronic AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Статистика
Кол-во поверок - 236
Выдано извещений - 0
Кол-во периодических поверок - 162
Кол-во средств измерений - 51
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 205 дн.
Приказы РСТ, где упоминается данный тип СИ
№2344 от 2019.10.04 Об утверждении типов средств измерений
Наличие аналогов СИ: Зонды влажности и температуры (Rotronic HygroClip HC2A-S)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rotronic AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26379-04 01.03.2009 |
Гигрометры, Rotronic мод. HygroPalm, HygroLog, HygroFlex, HygroLab, I-1020 Фирма "Rotronic AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
26379-10 01.04.2015 |
Гигрометры, Rotronic мод. HygroPalm, HygroLog NT, HygroFlex, HygroLab, ThermoPalm, GTS, S1 Фирма "Rotronic AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
32405-06 01.09.2011 |
Генераторы влажного воздуха динамические, Hygrogen Фирма "Rotronic AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
32405-11 09.12.2021 |
Генераторы влажного воздуха, HygroGen Фирма "Rotronic AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
44005-10 01.04.2015 |
Преобразователи влажности, ROTRONIC мод. HF3, HF4, HF5, HF6, HF7, HF8, HF456, HF556, HF656, TF5, HygroClip2, MP100, MP400 Фирма "Rotronic AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
64196-16 16.06.2021 |
Гигрометры, Rotronic мод. HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS Фирма "Rotronic AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64197-16 16.06.2021 |
Преобразователи влажности, Rotronic мод. HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400 Фирма "Rotronic AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
76318-19 |
Зонды влажности и температуры, Rotronic HygroClip HC2A-S Фирма "Rotronic AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
6 месяцев |
|
85488-22 |
Гигрометры, Rotronic HygroPalm HP32 Фирма "Rotronic AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
91924-24 |
Гигрометры Rotronic, HygroPalm HP32 Фирма "Rotronic AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Кто поверяет Зонды влажности и температуры (Rotronic HygroClip HC2A-S)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 91 | 0 | 82 | 0 | 82 | 0 | 82 | ||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 64 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ГГО" (RA.RU.310443) | 78 | 14 | 0 | 78 | 0 | 78 | 0 | 78 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Зонды влажности и температуры (Rotronic HygroClip HC2A-S)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Зонды имеют внешне и встроенное программное обеспечение (ПО).
Внешнее ПО зондов обеспечивает Встроенное ПО зондов влажности и температуры выполняет следующие функции:
- обработку и передачу измерительной информации от сенсоров;
- формирование выходного аналогового и цифрового сигнала для передачи в измерительный преобразователь.
Влияние встроенного программного обеспечения зондов влажности учтено при нормировании метрологических характеристик гигрометров. Зонды имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014. Конструкция зондов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HC2_V2.0.hex |
|
Номер версии (идентификационный номер) ПО |
2.0 |
|
Цифровой идентификатор ПО |
FB118FC8 |
|
Алгоритм вычисления контрольной суммы ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к зондам влажности и температуры Rotronic HygroClip HC2A-S
ГОСТ 8.547-2009. «Государственная поверочная схема для средств измерений влажности газов»
Поверка
Поверкаосуществляется по документу УБЖК.413614.011 МП «Зонд влажности и температуры Rotronic HygroClip HC2A-S». Методика поверки, утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 27.05.2019 г.
Основные средств поверки:
Государственный первичный эталон единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея ГЭТ 151-2014 Диапазон относительной влажности от 5 до 98 %. Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью, в том числе вторичных эталонов относительной влажности газов в соответствии с Государственной поверочной схемой для средств измерений влажности газов ГОСТ 8.547-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке.
Изготовитель
Фирма «Rotronic AG», Швейцария
Адрес: Grindelstrasse 6, CH-8303 Bassersdorf, Швейцария
E-mail: service@rotronic-usa.com
Факс: +1 631 427-3902
Заявитель
Акционерное общество «ТЕСТРОН» (АО «Тестрон»)
Адрес: 196084, г. Санкт-Петербург, Люботинский пр., 8А
Тел.: (812) 380-6200, факс: (812) 380-6202
Е-mail: office@testron.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ВосточноСибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево
Адрес: 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
Е-mail: office@vniiftri-irk.ru
Принцип действия зондов основан сорбционном методе измерений. Сорбционный метод измерений относительной влажности, заключается в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора. Зонд влажности и температуры включает в себя сенсор относительной влажности и сенсор температуры, встроенный микроконтроллер для цифровой обработки сигналов с сенсоров и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу сигналов относительной влажности и температуры в цифровом и аналоговом формате во внешний блок индикации (например, измерительный преобразователь Rotronic HygroPalm НР23-А), предназначенный для вывода измеряемых значений, выбора режимов измерений и выдачи аналоговых и цифровых выходных сигналов.

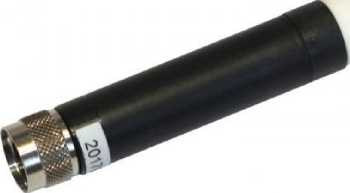

Внешний вид зонда влажности и температуры Rotronic HygroClip HC2A-S приведен на рисунке 1. Пломбирование корпуса зонда от несанкционированного доступа не предусмотрено. Знак поверки наносится на свидетельство о поверке зонда.
