Номер по Госреестру СИ: 64197-16
64197-16 Преобразователи влажности
(Rotronic мод. HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400)
Назначение средства измерений:
Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400 предназначены для измерений относительной влажности и температуры неагрессивных газовых сред, с выдачей аналоговых и цифровых выходных измерительных сигналов относительной влажности и температуры.
Внешний вид.
Преобразователи влажности
Рисунок № 1
Внешний вид.
Преобразователи влажности
Рисунок № 2
Внешний вид.
Преобразователи влажности
Рисунок № 3
Внешний вид.
Преобразователи влажности
Рисунок № 4
Внешний вид.
Преобразователи влажности
Рисунок № 5
Внешний вид.
Преобразователи влажности
Рисунок № 6
Внешний вид.
Преобразователи влажности
Рисунок № 7
Внешний вид.
Преобразователи влажности
Рисунок № 8
Внешний вид.
Преобразователи влажности
Рисунок № 9
Программное обеспечение
Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400 имеют встроенное программное обеспечение (ПО) зондов влажности и температуры и измерительных блоков. ПО измерительных блоков обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от зондов ;
- отображение результатов измерений и служебной информации на встроенном дисплее;
- формирование аналоговых и цифровых выходных сигналов;
- самодиагностику аппаратной части измерительного преобразователя .
ПО зондов влажности и температуры выполняет следующие функции:
- обработку и передачу измерительной информации от сенсоров;
- формирование выходного аналогового и цифрового сигнала для передачи в измерительный блок;
Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400 могут работать с автономным ПО HW4.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.
Преобразователи имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений.
Уровень защиты - средний по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |||||
Идентификационное наименование ПО |
HC2 HF3_ HF4_ HF7_ V2.0.hex |
HF52_ V3.1.hex |
HF53 V2.3.hex |
HF56 V2.4.hex |
HF8_ V2.1a.hex |
HM4 V1.2.hex |
Номер версии (идентификационный номер) ПО |
2.0 |
3.1 |
2.3 |
2.4 |
2.1 |
1.2 |
Цифровой идентификатор ПО (алгоритм CRC32) |
FB118FC8 |
460BD54E |
ED70E801 |
62FA0602 |
81B361AF |
1BCA3B47 |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. |
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса преобразователя в виде наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП-242-1985-2016 «Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 февраля 2016 г.
Основные средства поверки:
- генератор влажного воздуха HygroGen модификации HygroGen 2, пределы допускаемой абсолютной погрешности ±0,5 % (номер Госреестра 32405-11);
- термометр сопротивления платиновый эталонный ПТС -100, 3 разряда, диапазон измерений от минус 196 °С до плюс 420 °С (номер Госреестра 32675-06) в комплекте с преобразователем сигналов ТС и ТП прецизионным «Теркон» (номер Госреестра 23245-08);
- термостат жидкостный Fluke 7000 модели 7380, диапазон воспроизводимых температур от минус 80 °С до плюс 100 °С, нестабильность поддержания температуры ±0,006 °С, неравномерность температуры ±0,008 °С (номер Госреестра 40415-15);
- термостат жидкостный Fluke 6000 модели 6102, диапазон воспроизводимых температур от минус 35 °С до плюс 200 °С, нестабильность поддержания температуры ±0,02 °С, неравномерность температуры ±0,02 °С (номер Госреестра 40226-08).
Знак поверки наносится на преобразователь, как указано на рисунках 1-9 и (или) на свидетельство о поверке.
Изготовитель
Фирма "Rotronic AG", Швейцария
Адрес: Grindelstrasse 6, CH-8303 Bassersdorf, Switzerland
Заявитель
ООО «Аналитстандарт», г. Санкт-Петербург
Адрес: Россия 190031, Санкт-Петербург, Набережная реки Фонтанки, д.117, офис 254
Тел. (812) 703-79-90
E-mail: anstd@hygrometer.ru; http://www.hygrometer.ru
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01
факс: (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400 (далее - преобразователи) объединены единым сенсором относительной влажности и температуры и различаются конструктивными исполнениями измерительных зондов, преобразовательных блоков и встроенными функциями, позволяющими удовлетворять различным измерительным приложениям.
Принцип действия преобразователей основан на сорбционном методе измерения относительной влажности, заключающемся в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора.
В зависимости от исполнения, преобразователи включают в себя измерительный преобразователь с дисплеем, либо без дисплея, зонд влажности и температуры, подключаемый непосредственно, либо через удлинительный кабель. Зонд влажности и температуры является взаимозаменяемым и включает в себя сенсор относительной влажности и сенсор температуры Pt100, встроенный микроконтроллер для цифровой обработки сигналов с сенсоров и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу сигналов относительной влажности и температуры в цифровом формате в измерительный преобразователь, предназначенный для вывода значений измеряемых величин на жидкокристаллический дисплей, выбора режимов измерений и выдачи аналоговых и цифровых выходных сигналов. Преобразователи выполнены в различных исполнениях (конфигурация конкретного образца преобразователя определяется при заказе):
Вследствие различных конструктивных исполнений измерительных зондов каждого преобразователя (габаритные размеры, материалы корпуса и защитного фильтра), их технические характеристики различны:
Преобразователи влажности Rotronic модификаций HF1 и HF3 представляют собой измерительные приборы настенного крепления, выполненные в пластиковом корпусе, включающие в себя преобразовательный блок с жёстко закреплённым в нижней части блока стержневым зондом относительной влажности и температуры. Преобразователи обеспечивают выдачу аналоговых выходных сигналов от 0 до 20 мА, от 4 до 20 мА, от 0 до 1 В, от 0 до 5 В, от 0 до 10 В.
Доступны несколько конструктивных исполнений преобразователей:
-
- Настенное исполнение Тип A (дисплей) и Тип W (без дисплея): стержень зонда установлен на нижней стенке корпуса и направлен вниз. Исполнение применяется при монтаже на внутреннюю стенку (внутри контролируемого объёма), либо при монтаже в горизонтальный воздуховод.
-
- Настенное исполнение Тип S (дисплей) и Тип L (без дисплея): сенсоры влажности и температуры расположены внутри корпуса. Исполнение применяется при монтаже на внутреннюю стенку (внутри контролируемого объёма).
- Сквозь-стенное исполнение Тип B (дисплей) и Тип D (без дисплея): стержень зонда установлен на задней стенке корпуса и направлен назад. Исполнение применяется при монтаже на внешнюю стенку вне контролируемого объёма), либо при монтаже в вертикальный воздуховод.
- Сквозь-стенное исполнение, с длиной стержня 300 мм, Тип E (дисплей) и Тип F (без дисплея): стержень зонда установлен на задней стенке корпуса и направлен назад. Исполнение применяется при монтаже на внешнюю стенку вне контролируемого объёма), либо при монтаже в вертикальный воздуховод.
Преобразователь влажности Rotronic модификации HF4 представляет собой измерительный прибор настенного крепления, выполненный в пластиковом корпусе, включающий в себя преобразовательный блок с жёстко закреплённым в нижней части блока стержневым зондом относительной влажности и температуры. Преобразователь обеспечивает выдачу как аналоговых выходных сигналов от 0 до 20 мА, от 4 до 20 мА, от 0 до 1 В, от 0 до 5 В, от 0 до 10 В, так и цифровых выходных сигналов RS-485 / USB / LAN / WLAN / MODBUS (ASCII). Доступны несколько конструктивных исполнений преобразователя:
- Настенное исполнение: стержень зонда установлен на нижней стенке корпуса и направлен вниз. Исполнение применяется при монтаже на внутреннюю стенку (внутри контролируемого объёма), либо при монтаже в горизонтальный воздуховод.
- Сквозь-стенное исполнение: стержень зонда установлен на задней стенке корпуса и направлен назад Исполнение применяется при монтаже на внешнюю стенку вне контролируемого объёма), либо при монтаже в вертикальный воздуховод.
Преобразователь влажности Rotronic модификации HF5 аналогичен модификации HF4, но имеет съёмный взаимозаменяемый зонд относительной влажности и температуры.
Преобразователь влажности ROTRONIC модификации HF7 представляет собой измерительный прибор, выполненный в стальном корпусе, включающий в себя преобразовательный блок с жёстко закреплённым в боковой части блока стальным стержневым зондом относительной влажности и температуры. Благодаря прочной конструкции, устойчивой к температурам до плюс 180 °С, преобразователь предназначен преимущественно для высокотемпературных измерительных задач. Доступны несколько конструктивных исполнений преобразователя:
- Настенное исполнение: стержень зонда установлен на нижней стенке корпуса и направлен вниз. Исполнение применяется при монтаже на внутреннюю стенку (внутри контролируемого объёма), либо при монтаже в горизонтальный воздуховод.
- Сквозь-стенное исполнение: стержень зонда установлен на задней стенке корпуса и направлен назад Исполнение применяется при монтаже на внешнюю стенку вне контролируемого объёма), либо при монтаже в вертикальный воздуховод.
Преобразователь влажности Rotronic модификации HF8 аналогичен модификации HF5, но имеет два съёмных взаимозаменяемых зондов относительной влажности и температуры и четыре встроенных реле управления внешними устройствами.
К преобразователям влажности Rotronic модификаций HF5 и HF8 подключаются зонды относительной влажности и температуры, имеющий различные конструктивные исполнения:
HC2-S (015х83мм, в пластиковом корпусе черного цвета)
HC2-S3 (015х83мм, в пластиковом корпусе белого цвета)
HC2-S-HEATED (015х83мм, в пластиковом корпусе, с подогреваемым сенсором)
HC2-S-HH (015х83мм, в пластиковом корпусе, с сенсором, устойчивым к примесям Н2О2) HC2-SM (015х83мм, в стальном корпусе)
НС2-С04 (04х57мм, в стальном корпусе, с удлинительным кабелем 2 метра)
HC2-C05 (05х51мм, в корпусе из латуни с никелевым покрытием, с удлинительным кабелем 2 метра)
НС2-1С1ХХ (015х 100мм, в корпусе из термостойкого пластика, где ХХ - длина удлинительного кабеля в метрах)
НС24С3ХХ (015х250мм, в корпусе |
из |
термостойкого |
пластика, |
где |
ХХ - |
длина |
удлинительного кабеля в метрах) | ||||||
НС24С4ХХ (015х400мм, в корпусе удлинительного кабеля в метрах) |
из |
термостойкого |
пластика, |
где |
ХХ - |
длина |
НС24С5ХХ (015х550мм, в корпусе удлинительного кабеля в метрах) |
из |
термостойкого |
пластика, |
где |
ХХ - |
длина |
НС24С7ХХ (015х700мм, в корпусе удлинительного кабеля в метрах) |
из |
термостойкого |
пластика, |
где |
ХХ - |
длина |
НС24С3ХХ-А (025х400мм, в корпусе удлинительного кабеля в метрах) |
из |
термостойкого |
пластика, |
где |
ХХ - |
длина |
НС24С4ХХ-А (025х550мм, в корпусе удлинительного кабеля в метрах) |
из |
термостойкого |
пластика, |
где |
ХХ - |
длина |
НС24С5ХХ-А (025х700мм, в корпусе удлинительного кабеля в метрах) |
из |
термостойкого |
пластика, |
где |
ХХ - |
длина |
НС24С7ХХ-А (015х850мм, в корпусе удлинительного кабеля в метрах) |
из |
термостойкого |
пластика, |
где |
ХХ - |
длина |
(015х 120мм,
кабеля
ХХ -
стальном
корпусе,
где
длина
удлинительного
в
в
HC2-IM1 ХХ метрах)
HC2-IM3XX
метрах)
HC2-IM4XX
метрах)
HC2-IM5XX
метрах)
(015х280мм,
(015х430мм,
(015х580мм,
стальном
стальном
стальном
корпусе,
корпусе,
корпусе,
где
где
где
ХХ -
ХХ -
ХХ -
длина
длина
длина
удлинительного
удлинительного
удлинительного
кабеля
кабеля
кабеля
ИС24Е1ХХ-М (1/2G х 120мм, в стальном корпусе, где ХХ - длина удлинительного кабеля метрах)
ИС24Е3ХХ-М (1/2NPT х 120мм, в стальном корпусе, где ХХ - длина удлинительного кабеля метрах)
HC2-IS25 (032х63мм, в стальном корпусе, с сеточным фильтром)
НС2-1Т25 (032х63мм, в стальном корпусе, с тефлоновым фильтром)
HC2-IP25 (032х63мм, в стальном корпусе, с стальным пористым фильтром)
На зонды относительной влажности и температуры устанавливается фильтр для защиты сенсоров от механических повреждений и загрязнений, имеющий 3 различных конструктивных исполнения: SP-M15 (стальной сеточный фильтр), SP-S15 (стальной пористый фильтр), SP^15 (тефлоновый пористый фильтр);
Преобразователь влажности Rotronic модификации HC2-S3C03 представляет собой стержневой зонд относительной влажности и температуры со встроенным удлинительным кабелем, устанавливаемый в метеорологический защитный кожух и предназначенный для монтажа на метеостанциях. Преобразователь имеет цифровые выходные сигналы UART и RS485, аналоговые выходные сигналы относительной влажности и температуры.
Преобразователь влажности Rotronic модификации HM4 аналогичен модификации HC2-S3C03, но имеет подогреваемую подложку сенсора влажности для исключения конденсации воды на сенсоре.
Преобразователь влажности Rotronic модификации MP100 аналогичен модификации HC2-S3C03, но имеет только аналоговые выходные сигналы относительной влажности и температуры от 0 до 1 В. Преобразователь влажности Rotronic модификации MP400 аналогичен модификации HC2-S3C03, но имеет только аналоговые выходные сигналы относительной влажности и температуры от 0 до 20 мА и от 4 до 20 мА.
Внешний вид, место пломбировки корпуса преобразователей от несанкционированного доступа и место нанесения знака поверки показаны на рисунках 1-9 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего
интервала между поверками).
Место пломбировки головки винта крышки корпуса измерительного преобразователя
Рисунок 1 - Внешний вид, место нанесения знака поверки и пломбирования
Место нанесения знака поверки от несанкционированного доступа преобразователя влажности Rotronic модификации HF1
Место нанесения знака поверки
Место пломбировки головки винта крышки корпуса измерительного преобразователя
Рисунок 2 - Внешний вид, место нанесения знака поверки и пломбирования от несанкционированного доступа преобразователя влажности Rotronic модификации HF3
Место пломбировки головки винта крышки корпуса измерительного преобразователя
■ 22.23 -В 'J | |
Место нанесения знака поверки
Рисунок 3 - Внешний вид, место нанесения знака поверки и пломбирования от несанкционированного доступа преобразователя влажности Rotronic модификации HF4
Рисунок 4 - Внешний вид, место нанесения знака поверки и пломбирования от несанкционированного доступа преобразователя влажности Rotronic модификации HF5
Место нанесения знака поверки
Место пломбировки головки винта крышки корпуса измерительного преобразователя
Рисунок 5 - Внешний вид, место нанесения знака поверки и пломбирования от несанкционированного доступа преобразователя влажности Rotronic модификации HF7

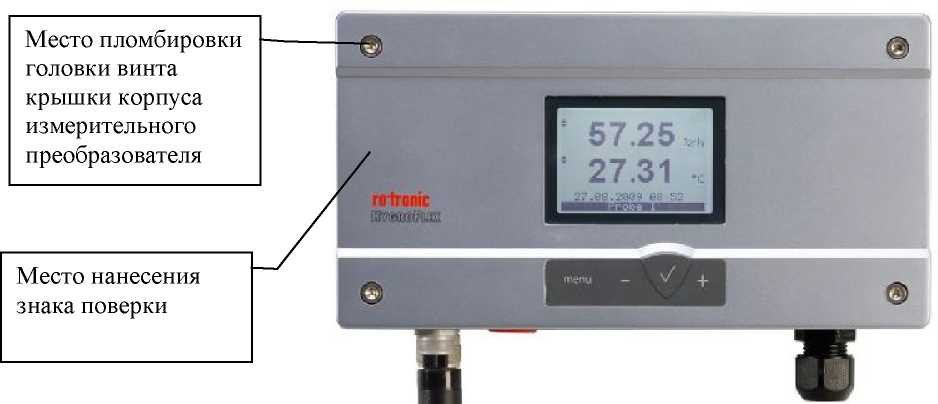

Рисунок 6 - Внешний вид, место нанесения знака поверки и пломбирования от несанкционированного доступа преобразователя влажности Rotronic модификации HF8

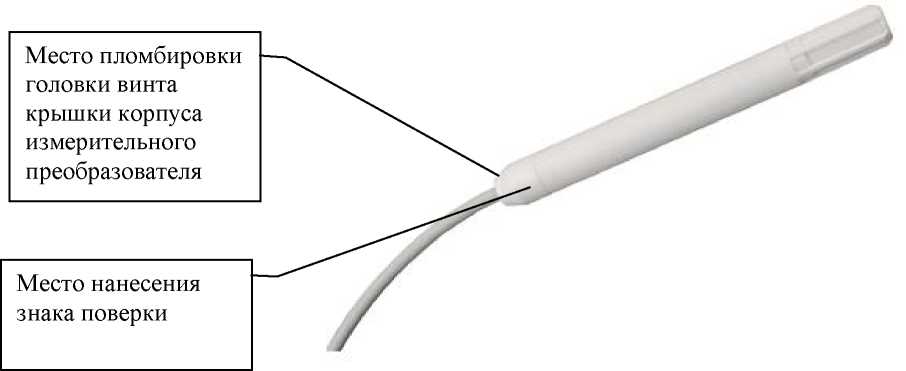

Рисунок 7 - Внешний вид, место нанесения знака поверки и пломбирования от несанкционированного доступа преобразователя влажности Rotronic модификации HC2-S3C03

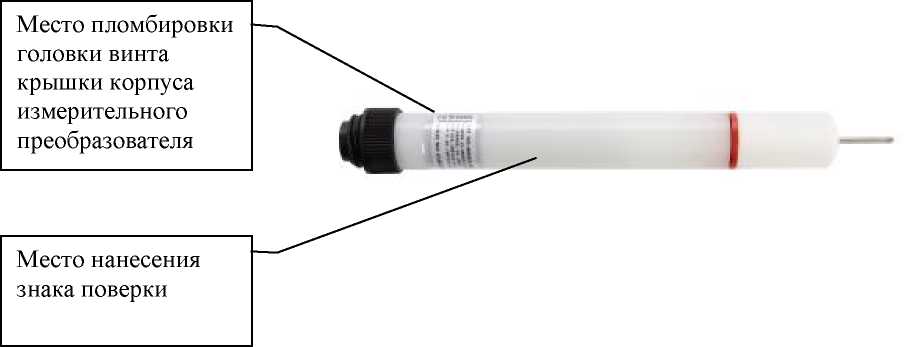

Рисунок 8 - Внешний вид, место нанесения знака поверки и пломбирования от несанкционированного доступа преобразователя влажности Rotronic модификации HM4

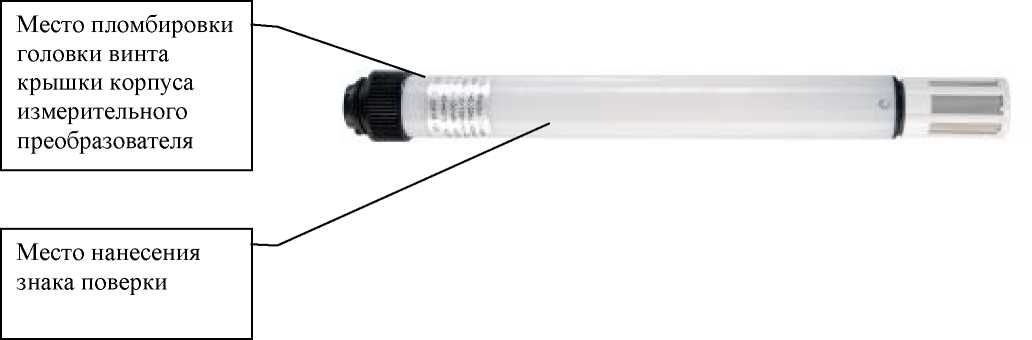

Рисунок 9 - Внешний вид, место нанесения знака поверки и пломбирования от несанкционированного доступа преобразователей влажности Rotronic модификаций MP100, MP400
Комплект поставки преобразователей приведен в таблице 11.
Таблица 11 - Комплектность поставки
Наименование |
Количество |
Модификации HF1, HF3, HF4, HF7 | |
Измерительный блок |
1 шт. |
Защитный фильтр |
по заказу |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
МП-242-1985-2016 «Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400. Методика поверки» |
1 экз. |
Модификации HF5, HF8 | |
Измерительный блок |
1 шт. |
Зонд влажности и температуры |
1 шт. |
Удлинительный кабель зонда влажности и температуры |
по заказу |
Диск с программным обеспечением |
по заказу |
Кабель интерфейсный |
по заказу |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
МП-242-1985-2016 «Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400. Методика поверки» |
1 экз. |
Модификации HC2-S3C03, HM4, MP100, MP400 | |
Преобразователь влажности и температуры |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
МП-242-1985-2016 «Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400. Методика поверки» |
1 экз. |
-
1) Диапазоны измерений и пределы допускаемой абсолютной погрешности приведены в таблицах 2,3,4,5.
Таблица 2 - Диапазон измерений относительной влажности
Модификация |
Исполнение зонда |
Диапазон измерений относительной влажности, % |
HF1 |
встроенный |
от 0 до 100 |
HF3 |
встроенный | |
HF4 |
встроенный | |
HF5 |
все исполнения | |
HF7 |
встроенный | |
HF8 |
все исполнения | |
HC2-S3C03 |
встроенный | |
HM4 |
встроенный | |
MP100 |
встроенный | |
MP400 |
встроенный |
Таблица 3 - Диапазон измерений температуры
Модификация |
Исполнение зонда |
Диапазон измерений температуры, 0С |
HF1 |
встроенный |
от 0 до плюс 50 |
HF3 |
встроенный |
от минус 40 до плюс 60 |
HF4 |
встроенный |
от минус 50 до плюс 100 |
HF5 |
HE2-S, HE2-S3, HE2-S- HEATED, ИС2^-НН, Ж2-БМ | |
Ж2-1С1ХХ, Ж2-1С3ХХ, Ж2-1С4ХХ, Ж2-1С5ХХ, Ж2-1С7ХХ, Ж2-1С3ХХ-А, Ж2-1С4ХХ-А, Ж2-1С5ХХ-А, Ж2-1С7ХХ-А, Ж2-1М1ХХ, ИС2-1М3ХХ, ИС2-1М4ХХ, ИС2-1М5ХХ, ИС2-1Е1ХХ-М, ИС2-1Е3ХХ-М |
от минус 70 до плюс 180 | |
HF7 |
встроенный | |
HF8 |
HE2-S, HE2-S3, HE2-S- HEATED, ЫС2-8-НН ЫС2-8М |
от минус 50 до плюс 100 |
HC2-IC1ХХ, Ж2-1С3ХХ, HC2-IC4ХХ, Ж2-1С5ХХ, HC2-IC7ХХ, Ж2-1С3ХХ-А, HC2-IC4ХХ-А, Ж2-1С5ХХ-А, HC2-IC7ХХ-А, Ж2-1М1ХХ, HC2-IМ3ХХ, Ж2-1М4ХХ, HC2-IМ5ХХ, Ж2ЛЕ1ХХ-М, Ж2-1Е3ХХ-М |
от минус 70 до плюс 180 | |
HC2-S3C03 |
встроенный |
от минус 70 до плюс 100 |
HM4 |
встроенный |
от минус 40 до плюс 85 |
MP100 |
встроенный | |
MP400 |
встроенный |
Примечание: где ХХ в маркировке зонда - длина удлинительного кабеля, м
Таблица 4 - Пределы допускаемой основной абсолютной погрешности измерительного канала относительной влажности.
Модификация |
Исполнение зонда |
Пределы допускаемой основной абсолютной погрешности измерительного канала относительной влажности, % |
HF1 |
встроенный |
±2 (от 0 до 90 %), ±3 (свыше 90 до 100 %) |
HF3 |
встроенный |
±2 |
HF4 |
встроенный |
±1 |
HF5 |
все исполнения | |
HF7 |
встроенный |
±2 |
HF8 |
все исполнения |
±1 |
HC2-S3C03 |
встроенный | |
HM4 |
встроенный |
±2 |
MP100 |
встроенный | |
MP400 |
встроенный |
Таблица 5 - Пределы допускаемой абсолютной погрешности измерительного канала температуры
Модификация |
Исполнение зонда |
Пределы допускаемой основной абсолютной погрешности измерительного канала температуры, °С |
HF1 |
встроенный |
±0,3 |
HF3 |
встроенный |
±0,3 |
HF4 |
встроенный |
±(0,1+0,002t) * |
HF5 |
все исполнения | |
HF7 |
встроенный | |
HF8 |
все исполнения | |
HC2-S3C03 |
встроенный | |
HM4 |
встроенный |
±0,3 |
MP100 |
встроенный | |
MP400 |
встроенный |
* где t - значение температуры по модулю, °С
-
2) Пределы допускаемой дополнительной абсолютной погрешности по каналу относительной влажности от влияния изменения температуры
анализируемой среды в пределах рабочих условий на каждые 10 0С, % 0,2
-
3) Выходные сигналы приведены в таблице 6.
-
4) Параметры электрического питания приведены в таблице 7.
-
5) Потребляемая мощность приведена в таблице 8.
-
6) Габаритные размеры и масса приведены в таблице 9.
-
7) Средний срок службы, лет 8
-
8) Средняя наработка на отказ, ч 24000
-
9) Условия эксплуатации должны соответствовать указанным в таблице 10.
Таблица 6 - Выходные сигналы
Модификация |
Выходные сигналы | |
аналоговые |
цифровые | |
HF1 |
0-1 В, 0-5 В, 0-10 В, 4-20 мА |
- |
HF3 | ||
HF4 |
0-1 В, 0-5 В, 0-10 В, 4-20 мА |
RS-485 / USB / LAN / WLAN / MODBUS (ASCII) |
HF5 | ||
HF7 |
0-1 В, 0-5 В, 0-10 В, 4-20 мА |
- |
HF8 |
0-1 В, 0-5 В, 0-10 В, 4-20 мА |
RS-485 / USB / LAN |
HC2-S3C03 |
0-1 В |
- |
HM4 |
0-1 В, 0-5 В, 0-10 В, 4-20 мА |
RS-485 |
MP100 |
0-1 В |
- |
MP400 |
4-20 мА |
- |
Таблица 7 - Параметры электрического питания
Модификация |
Параметры электрического питания |
HF1 |
От 15 до 40 В(=) / от 12 до 28 В(~) |
HF3 | |
HF4 | |
HF5 | |
HF7 | |
HF8 |
От 15 до 40 В (=) / от 12 до 28 В (~); от 9 до 36 В (=) с гальванической изоляцией; от 85 до 265 В ( 50/60 Гц) |
HC2-S3C03 |
От 9 до 24 В(=) / от 9 до 16 В(~); |
HM4 |
От 15 до 24 В (=) |
MP100 |
От 9 до 30 В (=) |
MP400 |
От 9 до 30 В (=) |
Таблица 8 - Потребляемая мощность
Модификация |
Потребляемая мощность, ВА, не более |
HF1, HF3, HF4, HF5, HF7 |
0,04 |
HF8 |
0,2 |
HC2-S3C03 |
0,02 |
HM4 |
0,06 |
MP100 |
0,03 |
MP400 |
0,03 |
Таблица 9 - Габаритные размеры и масса
Модификация |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
длина |
ширина |
высота | ||
HF1 |
82 |
82 |
26 |
0,2 |
HF3 |
82 |
82 |
26 |
0,2 |
HF4 |
157 |
129 |
45 |
0,22 |
HF5 |
45 |
129 |
72 |
0,22 |
HF7 |
950 |
100 |
100 |
0,8 |
HF8 |
102 |
192 |
52 |
0,54 |
Модификация |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
длина |
ширина |
высота | ||
HC2-S3C03 |
140 |
15 |
15 |
0,2 |
HM4 |
238 |
29 |
29 |
0,15 |
MP100 |
238 |
29 |
29 |
0,15 |
MP400 |
238 |
29 |
29 |
0,15 |
Таблица 10 - Условия эксплуатации
Наименование элемента гигрометра |
Диапазон температуры o окружающей среды, C |
Диапазон относительной влажности окружающей среды, % |
Диапазон атмосферного давления, кПа |
Измерительный блок с дисплеем |
от минус 10 до плюс 60 |
от 0 до 99 |
от 70 до 130 |
Измерительный блок без дисплея |
от минус 30 до плюс 70 |
от 0 до 99 |
от 70 до 130 |
