Принцип действия гигрометров сер. № 5231276, 5231281, 5231318, 5231319, 5231320, 5231321, 5231322, 5231323, 5231324, 5231325, 5231326, 5231327, 5231328, 5231330, 5231331, 5231333, 5231334, 5231335, 5231402, 5231409, 5231410, 5231411, 5231412, 5231413, 5231414 основан на сорбционном методе измерения относительной влажности, заключающемся в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора.

Гигрометры представляют собой портативные ручные измерительные приборы и включают в себя измерительный преобразователь с дисплеем, зонд относительной влажности и температуры (далее - зонд), подключаемый непосредственно, либо через удлинительный кабель, дата-кабель и сетевое зарядное устройство. Зонд является взаимозаменяемым и включает в себя сенсор относительной влажности и сенсор температуры Pt100, встроенный микроконтроллер для цифровой обработки сигналов с сенсоров и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу сигналов относительной влажности и температуры в цифровом формате в измерительный преобразователь, предназначенный для вывода значений измеряемых величин на жидкокристаллический дисплей, выбора режимов измерений, сохранения результатов измерений в память. Электрическое питание гигрометров осуществляется с помощью литийполимерного аккумулятора 3,7 В, 1000 мАч.

Гигрометры имеют один разъём для подключения зонда, вне зависимости от его конструктивного исполнения. Количество зондов, которыми комплектуются гигрометры - не ограничено.

Зонды выполнены в следующих конструктивных исполнениях:

• - HC2A-S (015x108 мм, в пластиковом корпусе черного цвета, с несъёмным фильтром 40 мкм);

• - HC2A-IC102 (015х100 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм);

• - HC2A-IC105 (015х100 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 5 метров, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм);

• - HC2A-IM102-M (015х130 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм);

• - HC2A-IM302-M (015х280 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм);

• - HC2A-SM (015х109 мм, в стальном корпусе, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм);

• - HC2A-SH (015х108 мм, в пластиковом корпусе черного цвета, с несъёмным фильтром 40 мкм);

• - HC2A-S3 (015х108 мм, в пластиковом корпусе белого цвета, с несъёмным фильтром 40 мкм);

• - HC2A-S3A (015х108 мм, в пластиковом корпусе белого цвета, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм);

• - HC2A-S-HH (015х108 мм, в пластиковом корпусе черного цвета, без фильтра);

• - НС2-С04 (04х57 мм, в стальном корпусе, с несъёмным удлинительным кабелем 2 метра, без фильтра);

• - НС2-С05 (05х51 мм, в корпусе из латуни с никелевым покрытием, с несъёмным удлинительным кабелем 2 метра, без фильтра);

• - HC2-SM-HH (015х109 мм, в стальном корпусе, с съёмным стальным сеточным фильтром 25мкм, или тефлоновым фильтром 10 мкм);

• - HC2-HS28 (плоский щуп 18х3х280 мм, в дюралевом корпусе, ручка из РОМ пластика, с несъёмным удлинительным кабелем 2 метра);

• - HC2-HP28 (010х280 мм, в стальном корпусе, ручка из РОМ пластика, с несъёмным

удлинительным кабелем 2 метра, с стальным пористым фильтром 10 мкм);

• - HC2-HP50 (010х500 мм, в стальном корпусе, ручка из РОМ пластика, с несъёмным

удлинительным кабелем 2 метра, с стальным пористым фильтром 10 мкм);

• - HC2A-IC302 (015х250 мм в корпусе из термостойкого PEEK пластика, с несъёмным

удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или

тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм);

• - HC2A-IC402-A (015/25х428 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм);

• - HC2A-IC702-A (015/25х728 мм в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм);

• - HC2-HK40 (015х400 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм);

• - HC2A-IM305-M (015х280 мм, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 5 метров, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм);

• - HC2-HK25 (015x250 мм, в корпусе из термостойкого PEEK пластика, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм);

• - HC2-IS25 (034х80 мм, в пластиковом корпусе черного цвета и стальной резьбой 3/4'' G, с несъёмным стальным пористым фильтром 10 мкм);

• - HC2A-IE02-G (015х148 мм, с резьбой 1/2'' G, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10 мкм);

• - HC2A-IE02-NPT (015х148 мм, с резьбой 1/2'' NPT, в корпусе из нержавеющей стали, с несъёмным удлинительным кабелем 2 метра, с съёмным стальным сеточным фильтром 25 мкм, или тефлоновым фильтром 10 мкм, или стальным пористым фильтром 10мкм).

Все зонды относительной влажности и температуры могут использоваться с дополнительными съёмными удлинительными кабелями 1, 2 или 5 метров.

Общий вид гигрометров представлен на рисунке 1.

Гигрометры имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, которые нанесены с помощью наклейки на заднюю панель в виде цифрового обозначения (рисунок 2). Серийный номер на корпусе гигрометра должен соответствовать серийному номеру, отображаемому в меню гигрометра (рисунок 3).

Нанесение знака поверки на гигрометры предусмотрено в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками. Знак поверки наносится на свидетельство о поверке и (или) в паспорт гигрометров в соответствии с действующим законодательством.

Место пломбировки корпуса измерительного преобразователя от несанкционированного доступа и место нанесения знака поверки показаны на рисунке 2.

Место нанесения серийного номера

Место пломбировки головки винта крышки корпуса измерительного преобразователя

Место нанесения знака утверждения типа

Место нанесения знака поверки

,ДО&*Аналитстандарт1 тел. 1812)703-7990, anstd@hygrometer.ru

Гигрометр Rotronic

HygroPalm НР32 V- J Швейцария

_ ART NO.HP32       Л £

■§ POWER 1x5VDC 500mA ^{4 41}

Ь»⁰⁰ SERIE NO: 5211101 Д

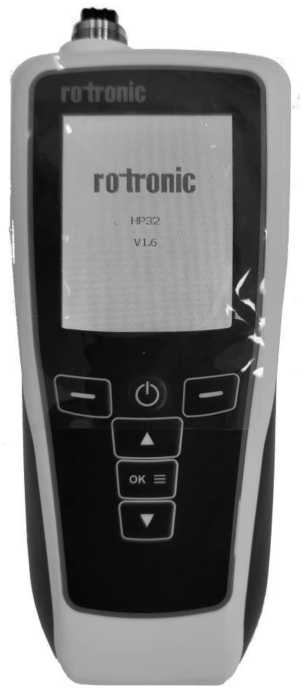

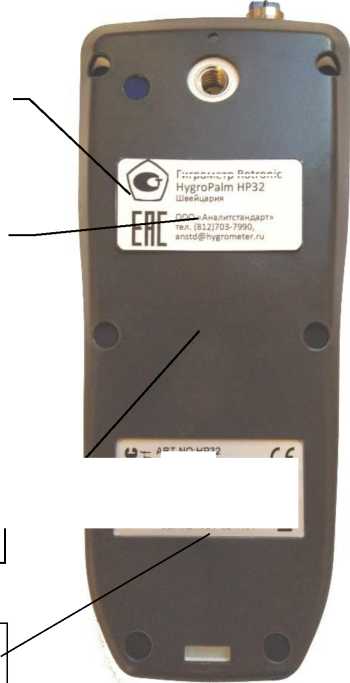

Рисунок 1 - общий вид гигрометров Рисунок 2 - Место нанесения знака поверки, серийного

Rotronic HygroPalm HP32      номера и пломбирования от несанкционированного доступа

Номер версии (идентификационный номер) встроенного программного обеспечения

Серийный номер (должен совпадать с номером на корпусе)

Рисунок 3 - Отображение серийного номера и версии встроенного программного обеспечения на дисплее. Для вывода меню отображения серийного номера - 3 раза нажать клавишу «OK»

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
