Номер по Госреестру СИ: 76007-19
76007-19 Термопреобразователи сопротивления
(Rosemount 0065)
Назначение средства измерений:
Термопреобразователи сопротивления Rosemount 0065 (далее - ТС) предназначены для измерений температуры жидких и газообразных сред не агрессивных к материалу защитной арматуры.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к термопреобразователям сопротивления Rosemount 0065
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
Техническая документация компании «Emerson Asia Pacific Pte Ltd», Сингапур
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
Основные средства поверки:
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер 65421-16);
Измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.15 (Регистрационный № 19736-11);
Термостаты жидкостные переливные прецизионные серии ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Изготовитель
Компания «Emerson Asia Pacific Pte Ltd.», СингапурАдрес: 1 Pandan Crescent, Singapore 128461 Телефон: 65-6777-8211
Факс: 65-6770-8021
Web-сайт: www.panjiva. com
Испытательный центр
Общество с ограниченной ответственностью "ПРОММАШ ТЕСТ" (ООО "ПРОММАШ ТЕСТ")
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
ТС состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми ЧЭ преобразователя, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой ТС соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде - герметичные.
ТС имеют исполнения: предназначенные для работы во взрывобезопасных средах и предназначенные для работы во взрывоопасных средах.
ТС различаются по конструктивному исполнению защитной арматуры.
Обозначение исполнений ТС имеет следующую структуру, расшифровка которой приведена в кодах заказа.
Пример кода заказа на термопреобразователи сопротивления Rosemount 0065
0065 |
Х |
Х |
Х |
Х |
ХХХХ |
Х |
ХХХХ |
ХХ...ХХ |
-
1 Модель ТС
-
2 Код соединительной головки
-
3 Код подключения выводов___________
-
4 Тип сенсора_________________________
-
5 Код удлинителя
-
6 Длина удлинителя, мм_______________
-
7 Материал защитной гильзы__________
-
8 Длина первичного преобразователя, мм
-
9 Специальные опции
Общий вид ТС представлен на рисунке 1. Пломбирование ТС не предусмотрено.

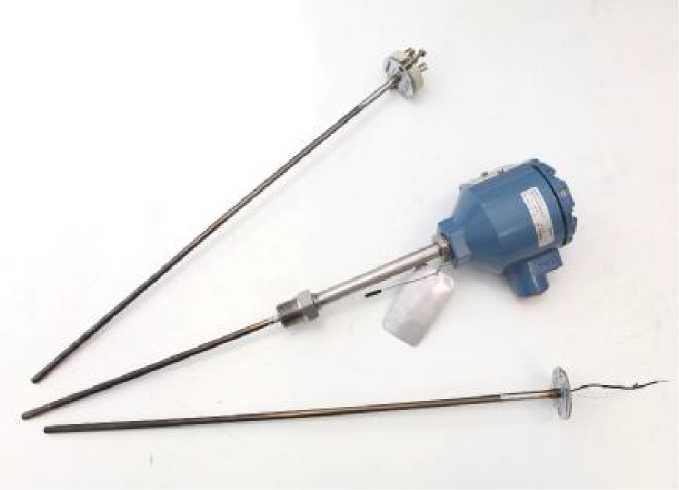

Рисунок 1 - Термопреобразователи сопротивления Rosemount 0065
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристик |
Значение характеристик |
Диапазон измерений температуры, °С
|
от -50 до +300 от -196 до +600 от -50 до +300 |
Класс допуска по ГОСТ 6651-2009 |
А, В |
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
Пределы допускаемого отклонения от НСХ по ГОСТ 6651-2009, °С
|
± (0,15 + 0,002|t*|) ± (0,3 + 0,005|t|) |
Примечание: где t - измеренное значение температуры |
Таблица 2 - Основные технические характеристики
Наименование характеристик |
Значение характеристик |
Максимальный измерительный ток, мА |
0,2 |
Минимальная глубина погружения, мм |
60 |
Время термической реакции измерительной вставки при изменении показаний ТС на 50%, с, не более |
10 |
Температура окружающей среды, °С |
от -60 до +85 |
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
группа FX |
Диапазон температур при транспортировании, °С |
от -50 до +50 |
Наименование характеристик |
Значение характеристик |
Максимальная влажность окружающего воздуха в транспортной таре, % |
(95 ± 3) при +35 °C |
Степень защиты от пыли и воды по ГОСТ 14254-2015 |
IP65, IP66, IP68 |
Маркировка взрывозащиты |
1Ех db IIC T6...T1 Gb Х Ех tb IIIC T130oC Db Х 0Ех ia IIC T5,T6 Ga Х |
Габаритные размеры, мм, не более:
|
9999 6,2 130x130 |
Масса, кг, не более |
10 |
Вероятность безотказной работы ТС за 2000 ч, не менее |
0,8 |
