Номер по Госреестру СИ: 76006-19
76006-19 Преобразователи термоэлектрические
(Rosemount 0185)
Назначение средства измерений:
Преобразователи термоэлектрические Rosemount 0185 (далее - ТП) предназначены для измерений температуры сред, не агрессивных к материалу защитных гильз.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим Rosemount 0185
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия» ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» Техническая документация компании «Emerson Asia Pacific Pte Ltd », Сингапур
Поверка
Поверкапроводится по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
Основные средства поверки:
-
- преобразователь термоэлектрический эталонный ТППО-1000 2-го разряда по ГОСТ 8.558-2009;
-
- измеритель температуры многоканальный прецизионный МИТ 8.15 (рег. № 19736-11);
-
- термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Компания «Emerson Asia Pacific Pte Ltd.», СингапурАдрес: 1 Pandan Crescent, Singapore 128461 Телефон: 65-6777-8211
Факс: 65-6770-8021
Web-сайт: www.panjiva. com
Испытательный центр
Общество с ограниченной ответственностью "ПРОММАШ ТЕСТ" (ООО "ПРОММАШ ТЕСТ")
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи ТП при разности температур между его рабочим и свободными концами. ТП обеспечивают преобразование измеряемой температуры в изменение ТЭДС.
ТП состоят из измерительной вставки, внутри которой размещен чувствительный элемент, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой ТП соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде - герметичные.
ТП имеют исполнения: предназначенные для работы во взрывобезопасных средах и предназначенные для работы во взрывоопасных средах.
ТП различаются по конструктивному исполнению защитных гильз.
Обозначение исполнений ТП имеет следующую структуру, расшифровка которой приведена в кодах заказа.
Пример кода заказа на преобразователи термоэлектрические Rosemount 0185
0185 Х |
Х |
Х |
Х ХХХХ Х |
ХХХХ XX...ХХ | ||||
1 Модель ТП | ||||||||
2 Код соединительной головки | ||||||||
3 Код подключения выводов | ||||||||
4 Тип сенсора | ||||||||
5 Код удлинителя | ||||||||
6 Длина удлинителя, мм | ||||||||
7 Материал защитной гильзы | ||||||||
8 Длина первичного преобразователя, мм | ||||||||
9 Спеиальные опции |
Общий вид ТП представлен на рисунке 1. Пломбирование ТП не предусмотрено.

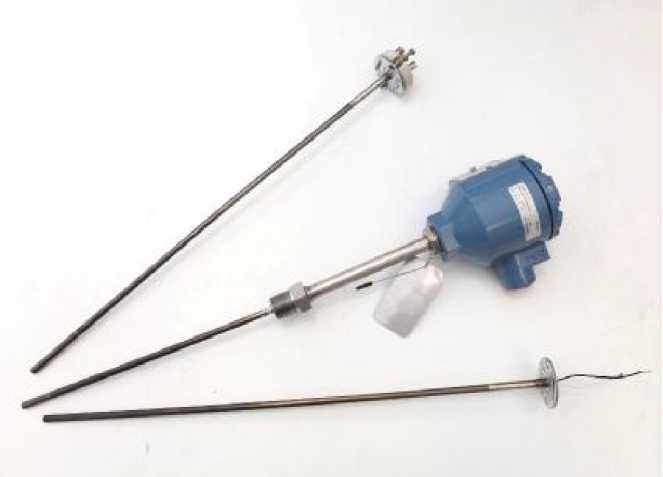

Рисунок 1 - Общий вид преобразователей термоэлектрических Rosemount 0185
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерения температур для ТП с НСХ, °С - J - K - N |
от -40 до +750 от -40 до +1000 от -40 до +1000 |
Класс допуска |
1 |
Пределы допускаемых отклонений ТЭДС от НСХ чувствительного элемента ТП в диапазоне измерений, °С по ГОСТ 6616-94
|
± 1,5 (от -40 до 375 включ.); ± 0,0041 (св. 375 до 750 включ.) ± 1,5 (от -40 до 375 включ.); ± 0,0041 (св. 375 до 1000 включ.) ± 1,5 (от -40 до 375 включ.); ± 0,0041 (св. 375 до 1000 включ.) |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Температура окружающей среды, °С |
от -60 до +85 |
Максимальная влажность окружающего воздуха при температуре + 35 °С, % |
99 |
Показатель тепловой инерции, с, не более |
9 |
Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры при температуре от +18 до +28 °С и относительной влажности от 30 до 80 %, МОм, не менее |
1000 |
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931 |
группа FX |
Наименование характеристики |
Значение |
Степень защиты от воды и пыли |
IP65, IP66, IP68 |
Диапазон температур при транспортировании, °С |
от -50 до +50 |
Максимальная влажность окружающего воздуха в транспортной таре при температуре + 35 °С, % |
98 |
Габаритные размеры, мм, не более:
|
10000 6,2 130x130 |
Масса, кг, не более |
10 |
Маркировка взрывозащиты |
1Ех db ПС Т6...Т1 Gb Х Ех tb IIIC T130oC Db Х 0Ех ia ПС Т5, T6 Ga Х |
Вероятность безотказной работы за 2000 ч, не менее |
0,8 |
