Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Встроенный в весы аналого-цифровой преобразователь (АЦП) преобразует аналоговый сигнал в цифровой дискретный сигнал. Далее цифровой сигнал обрабатывается, и значение массы груза отображается на дисплее весов.

Весы выполнены в едином корпусе и состоят из грузоприемного устройства и весоизмерительного устройства.

Модификации весов имеют следующее обозначение при заказе:

NV[X1][X2][X3][X4][X5],

где X1 - условное обозначение габаритных размеров весов (ширина/длина/высота), мм: Т (240 x 250 x 74 мм); индекс отсутствует (204 x 230 x 70 мм);

Х2 - условное обозначение максимальной нагрузки: 22 (220 г); 42 (420 г); 62 (620 г); 100 (1000 г); 220 (2200 г); 420 (4200 г); 620 (6200 г); 1000 (10000 г); 2200 (22000 г);

Х3 - условное обозначение действительной цены деления шкалы: 2 (0,01 г); 1 (0,1 г); 0 (1 г);

Х4 - символ М (если присутствует) - условное обозначение весов с европейского логистического центра.

Х5 - символ RU (если присутствует) - условное обозначение весов с российского логистического центра.

Заводской номер в виде буквенно-цифрового обозначения наносится методом гравировки на металлическую маркировочную табличку, закрепленную на корпусе весов.

Общий вид весов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 1 - Общий вид весов

или

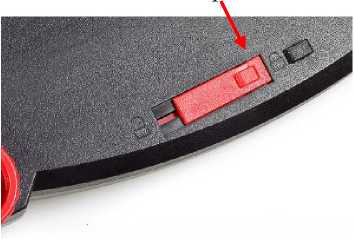

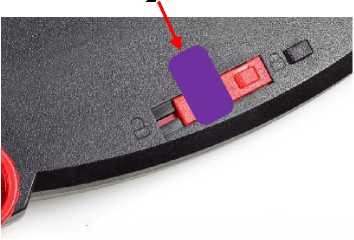

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска повери-тельного клейма; 2 - пломба, знак поверки в виде разрушаемой наклейки)

Маркировочная табличка весов крепится клеевым способом на нижней или боковой поверхности весов и содержит следующую информацию (рисунок 3):

• - наименование изготовителя или его товарный знак;

• - страна изготовитель;

• - обозначение модификации весов;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - действительная цена деления шкалы (d);

• - диапазон температуры;

• - знак утверждения типа;

• - серийный номер весов.

  Model: NV212



  s/n 8336516032

  Power Requirements: В- 14,6V - 5WBQH г Mor 8.5 - 20V 4W

  OHAUS CORPORATION. USA htt[i://™.nhaus.aini

Span Cal Wt: 200 g Assembled in China

Рисунок 3 - Общий вид маркировочной таблички

Таблица 4 - Комплектность средства . измерений

Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления шкалы (d), пределы допускаемой погрешности при первичной поверке (mpe) в зависимости от интервала взвешивания (m) приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Примечание - Пределы допускаемой погрешности весов при периодической поверке равны удвоенному значению mpe

Таблица 3 - Основные технические характеристики
