Номер по Госреестру СИ: 76030-19
76030-19 Устройства весоизмерительные автоматические
(CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A)
Назначение средства измерений:
Устройства весоизмерительные автоматические CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A (далее — средство измерений) предназначены для измерений массы.
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 1
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 2
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 3
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 4
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 5
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 6
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 7
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 8
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 9
Внешний вид.
Устройства весоизмерительные автоматические
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве. Имеет метрологически значимую и метрологически незначимую (функциональную) части.
Метрологически значимой частью ПО является ПО устройства обработки измерительной информации и управления исполнительными механизмами средства измерений, которое передает результаты измерений массы и измерительную информацию функциональной части ПО.
Функциональная часть ПО (GT-SoftControl; .RetailPowerScale; Scale OEM Module, или встроенное ПО) реализует пользовательский интерфейс, а также передачу измерительной информации по интерфейсам связи.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя, а также без изменения его идентификационных данных.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, используются следующие средства:
а) после запуска ПО проводится проверка его целостности автоматическим вычислением контрольной суммы по машинному коду (контрольная сумма по CRC-16 со скрытым полиномом) и сравнением результата с хранящимся в энергонезависимой памяти фиксированным значением; если проверка контрольной суммы завершилась с положительным результатом проводится проверка текущей версии ПО путем сравнения с номером версии, хранящимся в нестираемом журнале событий в энергонезависимой памяти.
б) доступ к параметрам регулировки и настройки осуществляется с использованием пароля.
Идентификационные данные ПО (Таблица 1) и журнал событий отображаются после нажатия специальной клавиши (<i>) или в соответствующем пункте меню согласно руководству по эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077—2014.
Таблица 1 — Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
CWE, CWD, CWF, CWH, MR8, I2, GLM-I, GLM-E, GLM-E Automac |
WM-CWL |
WP 800 A | |
Идентиф икационное наименование ПО |
— | ||
Номер версии (идентификационный номер) ПО * |
e:002; е:003; e:004; e:05167; e:05140; e:05239; e:05199 |
ECn.01.x; ECn.02.x; ECn.03.x; ECn.04.x; ECn.05.x; ECn.06.x; ECn.07.x; emn.01.x |
011::x.y; 012::x.y; 013::x.y; 014::x.y; 015::x.y; 016::x.y; 017::x.y |
Цифровой идентификатор ПО |
— | ||
* «х» и «у» — число 0 - 99 для обозначения функциональной части ПО. |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульный лист эксплуатационного документа.
Лист № 22 Всего листов 23
Сведения о методиках измерений
Сведения о методиках (методах измерений)
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным автоматическим CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A
ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1.
Метрологические и технические требования. Испытания».
Приказ Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Техническая документация «Bizerba SE & Co. KG», Германия.
Поверка
Поверкаосуществляется по документу МП 204-07-2019 «ГСИ. Устройства весоизмерительные автоматические CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.04.2019 г.
Основные средства поверки:
рабочие эталоны 3-го, 4-го или 5-го разряда по приказу Росстандарта от 29 декабря 2018 г № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классам точности F1, F2, М1 по ГОСТ OIML R 111-1-2009; весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки (условно истинного значения массы) с погрешностью, не превышающей 1/3 пределов допускаемых показателей точности средства измерений).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средства измерений.
Изготовитель
«Bizerba SE & Co. KG», Германия
Wilhelm-Krautstr. 65, 72336 Balingen, Germany
Телефон: +49 7433 12-2453
Web-сайт: bizerba.com
Заявитель
Общество с ограниченной ответственностью «Бицерба Рус» (ООО «Бицерба Рус»)
ИНН 7718940437
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр. 3Д
Телефон: (499) 270 09 62, факс: (499) 270 09 68
Web-сайт: bizerba.com
e-mail: russia@bizerba.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437 55 77 / (495) 437 56 66
Web-сайт: vniims.ru
e-mail: office@vniims.ru
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве.
Средства измерений представляют собой устройства весоизмерительные автоматические по ГОСТ Р 54796-2011 классов точности XIII(1) и/или Y(a).
Средства измерений, представляющие собой однодиапазонные или многоинтервальные устройства для автоматического динамического или статического взвешивания объектов измерений при их движении по конвейерной ленте, включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:
-
- одно или более грузоприемных устройств (далее — ГПУ), включающих в себя весоизмерительные датчики с аналоговым или цифровым выходным сигналом;
-
- одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельный узел;
-
- ленточные и/или роликовые грузовые конвейеры;
-
- устройство обработки измерительной информации и управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, устройства питания и коммутации;
-
- показывающее устройство;
-
- устройство управления, совмещенное с показывающим устройством в виде графического дисплея с чувствительным экраном, или представляющее собой кнопочную клавиатуру.
В зависимости от применения средства измерений (устройство для сортировки по массе, устройство для этикетирования массы, устройство для этикетирования массы и стоимости взвешенного объекта), в его состав также входят датчики нахождения объекта измерения на ГПУ, устройства отбраковки/сортировки, печатающие устройства, устройства обнаружения металлов внутри объектов измерений (металлодетекторы), сканеры для чтения штрих-кодов и т.д.
Функциональные узлы могут быть выполнены в отдельных корпусах, объединены в одном корпусе с одним или несколькими узлами или заключены в электрический шкаф. ГПУ, грузовые конвейеры, электронные устройства могут быть также установлены на общей опорной раме, индивидуальных опорных рамах или закреплены на каркасе шкафа управления.
Средства измерений, представляющие собой однодиапазонные или многоинтервальные устройства для автоматического статического взвешивания объектов измерений (устройство для этикетирования массы и стоимости взвешенного изделия) включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:
-
- ГПУ, включающее в себя весоизмерительный датчик с цифровым выходным сигналом;
-
- устройство обработки измерительной информации, блоки цифровых интерфейсов, устройства питания и коммутации;
-
- показывающее устройство;
-
- устройство управления, совмещенное с показывающим устройством в виде графического дисплея с чувствительным экраном, или представляющее собой кнопочную клавиатуру;
-
- печатающее устройство.
Функциональные узлы могут быть выполнены в отдельных корпусах, объединены в одном корпусе с одним или несколькими устройствами или заключены в электрический шкаф. ГПУ, грузовые конвейеры, электронные устройства могут быть также установлены на общей опорной раме, индивидуальных опорных рамах или закреплены на каркасе шкафа управления.
Модификации средства измерений представляют собой исполнения, различные по составу модулей и их компоновке, обеспечивающие возможность встраивать их в различные технологические линии, и предназначенные для различных применений.
Модификации средства измерений, применяемые как автоматические весоизмерительные устройства и/или устройства для сортировки по массе для автоматического динамического или статического взвешивания объектов измерений при их движении по конвейерной ленте имеют следующие основные обозначения:
CWE, MR8, I2 — базовое конструктивное исполнение.
CWD — упрощенное конструктивное исполнение для работы в условиях сухой окружающей среды.
CWF — конструктивное исполнение, предназначенное для применения на пищевых производствах.
CWH — конструктивное исполнение c открытой компоновочной структурой узлов, облегчающей процесс чистки для применения на пищевых производствах.
Основное обозначение (CWE, CWD, CWF, CWH, MR8, I2) может быть дополнено торговым обозначением модели добавлением к основному обозначению буквенного индекса «maxx» и/или числового индекса «1500», «3000», «6000» или «15000», указывающего на максимальную нагрузку в граммах.
Модификации средства измерений, применяемые как автоматические весоизмерительные устройства, устройства для сортировки по массе и/или устройства для этикетирования массы и/или устройства для этикетирования массы и стоимости взвешенного изделия для автоматического динамического и/или статического взвешивания объектов измерений при их движении по конвейерной ленте имеют следующие основные обозначения:
GLM-I — базовое конструктивное исполнение.
GLM-E — упрощенное конструктивное исполнение.
Основное обозначение (GLM-I, GLM-E) может быть дополнено торговым обозначением модели добавлением к основному обозначению буквенного индекса «maxx», «evo», и/или буквенного индекса «C-Wrap», «F-Wrap» (относится к способу нанесения этикетки), и/или числового индекса «20», «30» «40» «50», «70», «100», «150» или «170», указывающего на максимально возможную производительность устройств этикетировки в минуту. Также конвейерная линия может иметь V-образную форму, и в этом случае торговое обозначение модели может быть дополнено буквенным индексом «V».
Модификации средства измерений, применяемые как автоматические весоизмерительные устройства, устройства для сортировки по массе имеет основное обозначение:
WM-CWL — исполнение, предназначенное для взвешивания среднегабаритных или крупногабаритных объектов, с ГПУ в виде платформы весов, на которую устанавливается грузовая транспортная система, или с грузовой транспортной системой опирающейся непосредственно на весоизмерительные датчики, установленные на опорной раме (L-ED). Исполнение WM-CWL LE-D может иметь два ГПУ разной длины, расположенные одно на другом, или три ГПУ, два из которых расположены рядом, образуя участок конвейерной линии, и опирающиеся на третье. ГПУ может быть расположено под наклоном до 20о.
Средство измерений с основным обозначением WM-CWL может иметь торговое обозначение модели CWL, CWL-L, CWL-H, CWL-M или CWL-I, дополненное буквенными индексами «Eco», «Max», «Flexx», или их комбинацией. Также оно может быть оснащено комплексом для измерений габаритных размеров и объема VMS (регистрационный № 63294-16).
Модификации средства измерений, применяемые как устройства для этикетирования массы и стоимости взвешенного изделия для автоматического статического взвешивания объектов измерений имеют следующие основные обозначения.
GLM-E Automac — исполнение, включающее в себя ГПУ в виде платформы и объединенные в одном корпусе устройство обработки измерительной информации, показывающее устройство, устройство управления (клавиатура оператора), печатающее устройство, и предназначенное для встраивания в упаковочные машины. Основное обозначение (GLM-E Automac) может быть дополнено торговым обозначением модели добавлением к основному обозначению индекса «maxx».
WP 800 A — исполнение, представляющее собой полностью укомплектованную упаковочную машину, включающее в себя ГПУ в виде платформы, устройство обработки измерительной информации, показывающее устройство, устройство управления (клавиатура оператора), печатающее устройство, подсистемы обертывания объектов измерений и нанесения этикеток.
Примеры общего вида средства измерений представлены на рисунках 1 — 5.

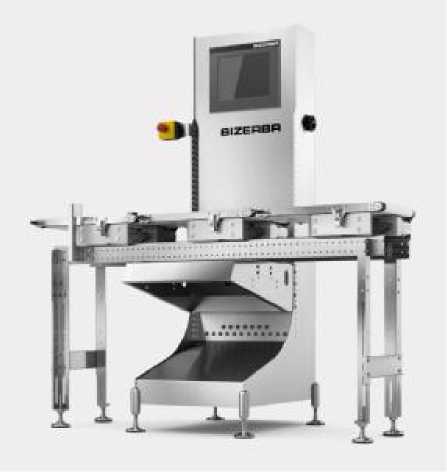

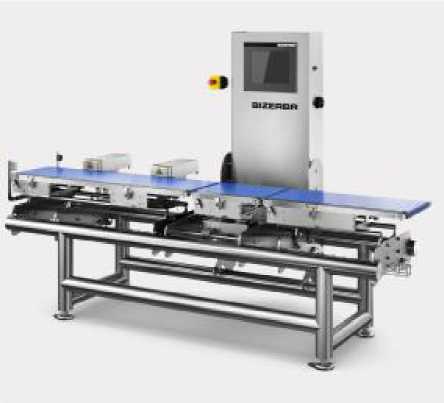

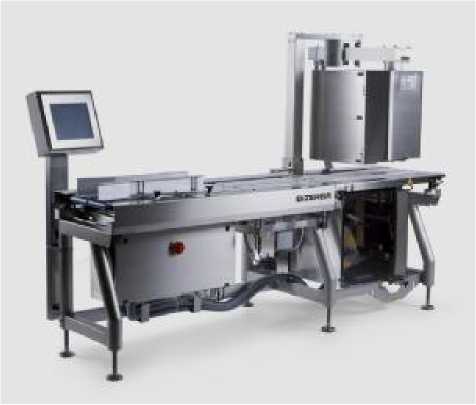

CWE (CWE 15000, CWEmaxx, CWEmaxx 15000)

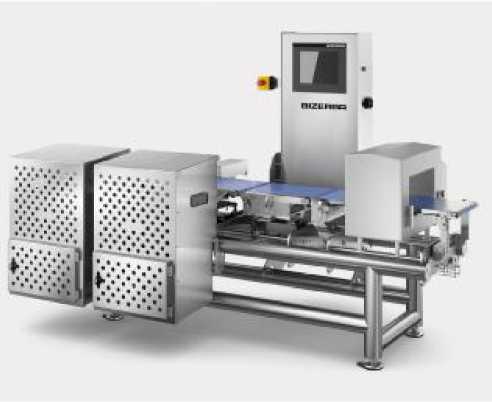

Рисунок 1 — Общий вид средства измерений (примеры)
CWD (CWD 1500, CWDmaxx, CWDmaxx 1500, MR8 1500, I2 1500)

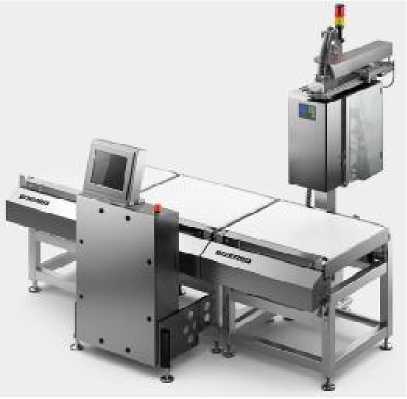

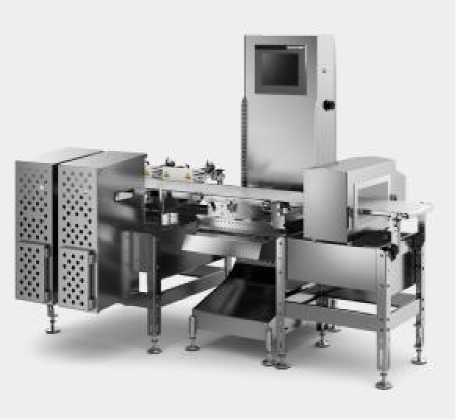

CWH (CWH 6000, CWHmaxx, CWHmaxx 6000) с устройствами отбраковки с корзиной
CWH (CWH 6000, CWHmaxx, CWHmaxx
6000) с устройствами отбраковки

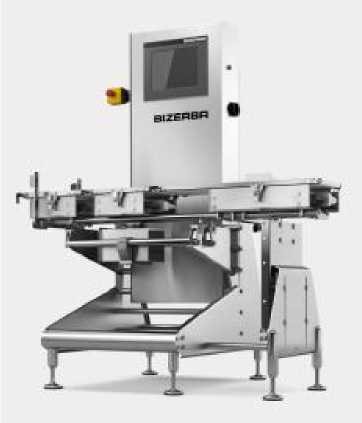

CWF (CWF 3000, CWFmaxx, CWFmaxx 3000, MR8 3000, I2 3000)
CWD (CWD 1500, CWDmaxx, CWDmaxx 1500)
с металлодетектором

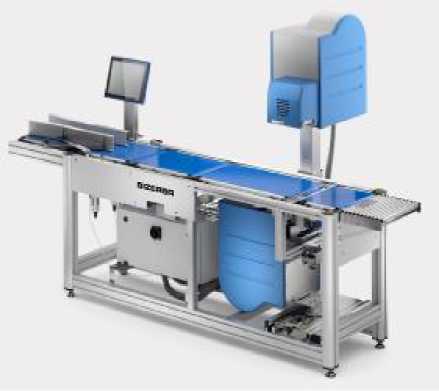

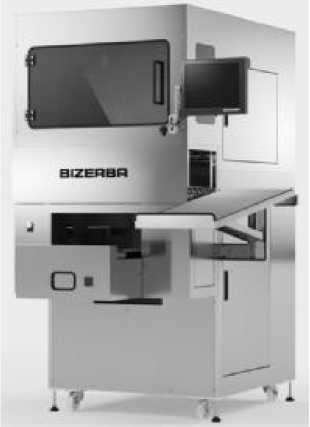

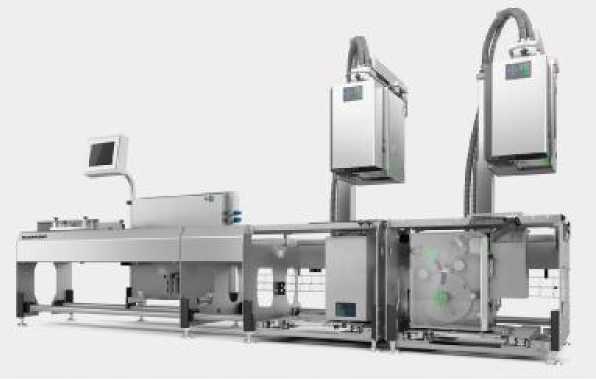

GLM-I (GLM-Ievo, GLM-Ievo 70) с устройством для этикетирования (нанесение этикетки сверху)
GLM-I (GLM-Ievo, GLM-Ievo 40) с устройством для этикетирования (нанесение этикетки сверху)

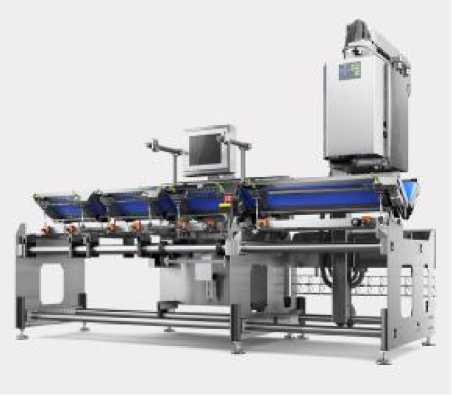

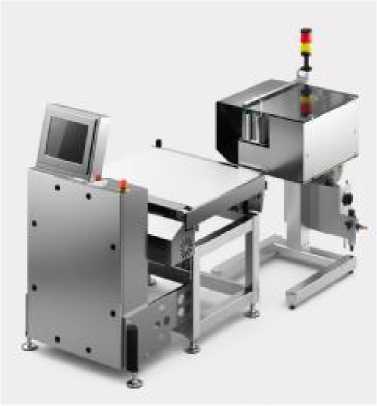

Рисунок 2 — Общий вид средства измерений (примеры)
GLM-I (GLM-Ievo, GLM-Ievo 100) с устройством для этикетирования (нанесение этикетки сверху)
GLM-I (GLM-Ievo, GLM-Ievo 40) с устройством для этикетирования (нанесение этикетки сбоку)
GLM-I (GLM-Ievo, GLM-Ievo 100V) с устройством для этикетирования (нанесение этикетки сверху)

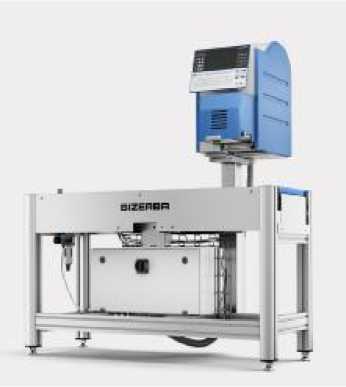

GLM-E (GLM-Emaxx, GLM-E 50, GLM-E 70, GLM-Emaxx 50 GLM-Emaxx 70)
GLM-I (GLM-Ievo, GLM-Ievo 170) с устройствами для этикетирования (нанесение этикетки сверху)
Рисунок 3 — Общий вид средства измерений (примеры)

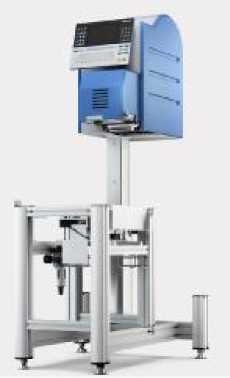

GLM-E (GLM-Emaxx, GLM-E 20, GLM-E 30, GLM-Emaxx 20, GLM-Emaxx 30)
WM-CWL (CWL-L, CWL-H, CWL-M, CWL-I)
GLM-E(GLM-Emaxx, GLM-E 40,
GLM-Emaxx 40) с устройством для этикетирования (нанесение этикетки сверху)

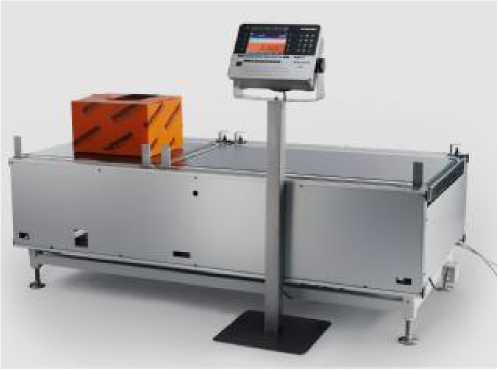

WM-CWL (CWL-L, CWL-H, CWL-M, CWL-I)
WP 800 A

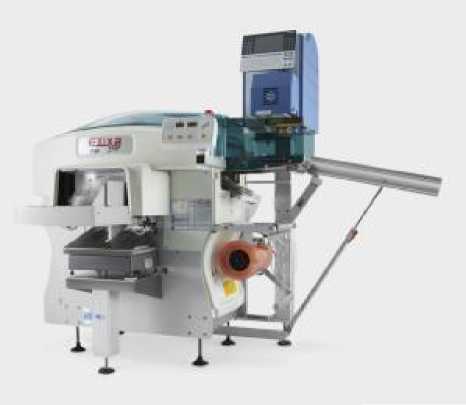

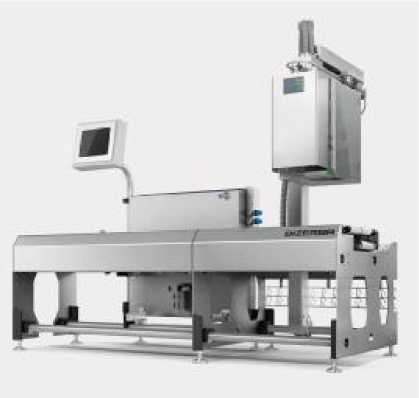

GLM-E Automac (GLM-Emaxx Automac) встроенный в упаковочную машину

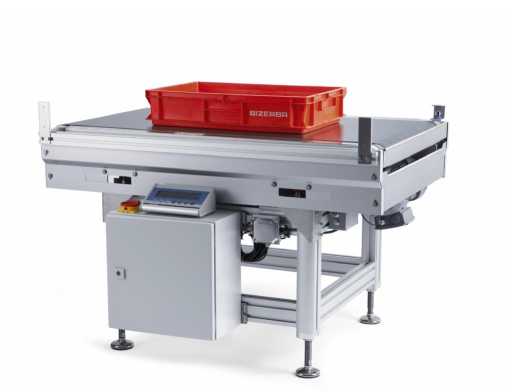

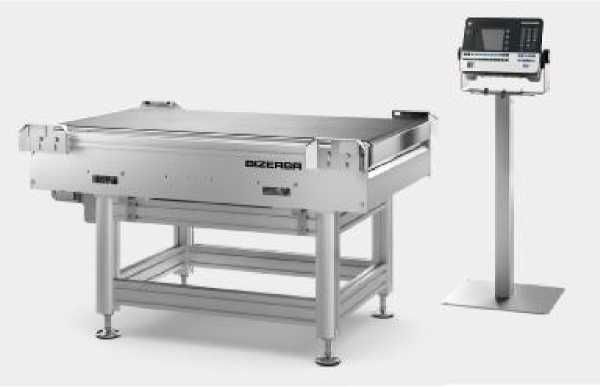

Рисунок 4 — Общий вид средства измерений (примеры)
WM-CWL (WM-CWL LE-D)

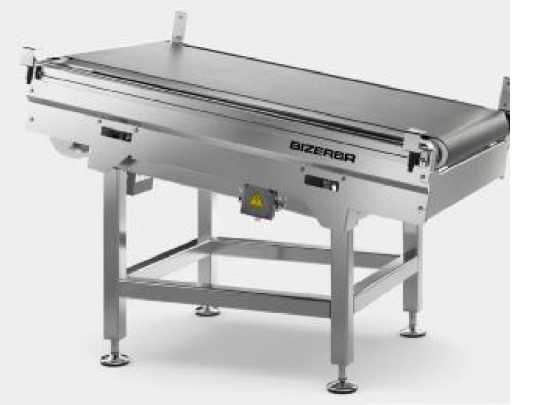

Рисунок 5 — Общий вид средства измерений

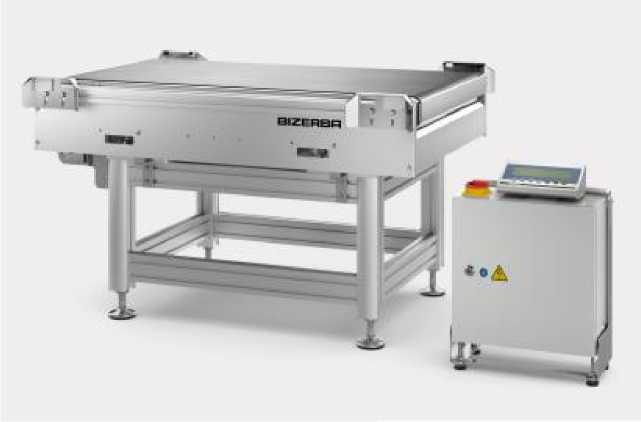

WM-CWL (CWL Max)

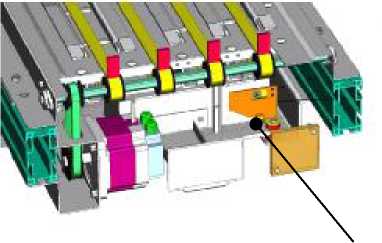

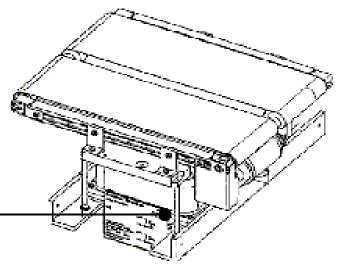

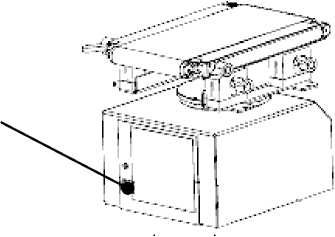

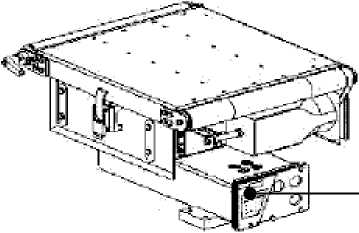

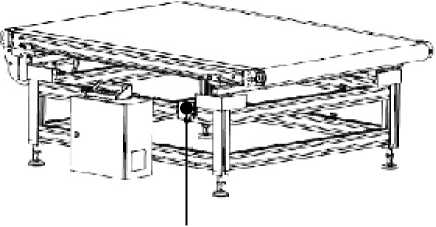

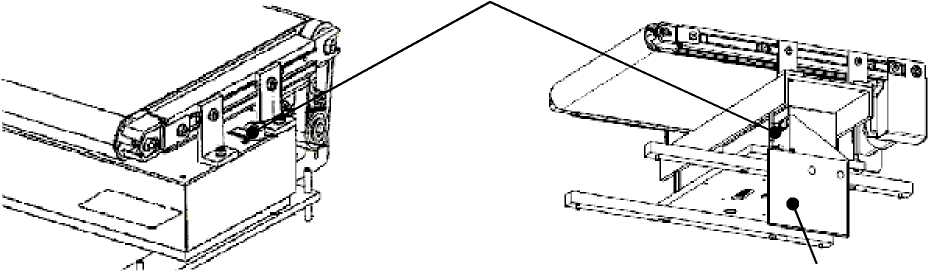

Схема пломбировки средства измерений от несанкционированного доступа определяется составом и компоновкой комбинации функциональных узлов и приведена на рисунках 6 - 8. Пломбировке с помощью разрушаемой наклейки, свинцовой или мастичной пломбы (при наличии необходимой оснастки), подвергаются переключатель настройки/регулировки, а также в зависимости от исполнения средства соединительные коробки сигнальных кабелей весоизмерительных датчиков или разъемы подключения ГПУ.

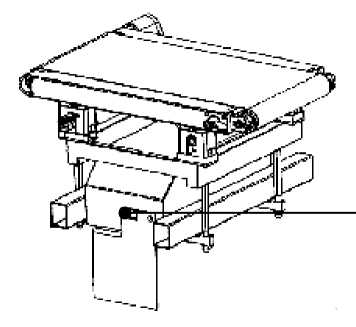

Место расположения переключателя настройки и регулировки, закрываемого пломбой
Место
расположения переключателя настройки и регулировки, закрываемого пломбой
Место расположения переключателя регулировки, закрываемого пластиной с пломбой
Пластина с пломбой на
I крепежном винте и маркировочной табличкой
Соединительная коробка, пломбируемая разрушаемой наклейкой или мастичной пломбой на винте крепления ее кожуха
Разрушаемая наклейка или мастичная пломба винта крепления кожуха весоизмерительного датчика с маркировочной табличкой
Место расположения переключателя настройки и регулировки, закрываемого пломбой
Соединительная коробка, пломбируемая разрушаемой наклейкой или мастичной пломбой на винте крепления ее кожуха
Окошко на лицевой
стороне корпуса для
контроля состояния пломбы---
Маркировочная табличка с ___
основными характеристиками
Опечатываемый кожух зажимов для подсоединения датчиков
Пломбировка переключателя
настройки/регулировки
Маркировочная табличка с основными характеристиками
Разрушаемая наклейк
защитный кожух разъемов подключения ГПУ печатная плата

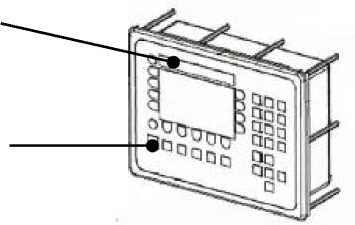

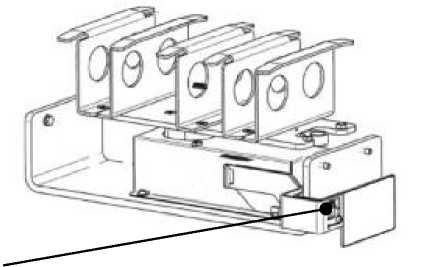

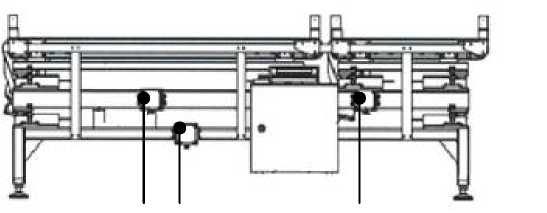

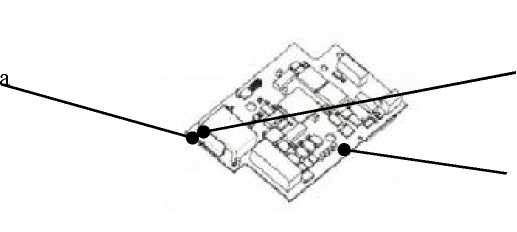

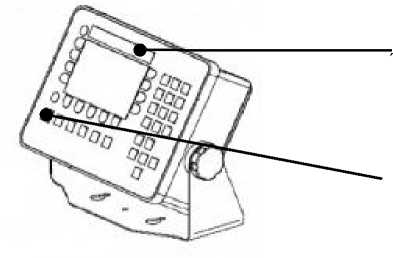

Рисунок 8 — Примеры схем пломбировки устройство обработки измерительной информации (показывающих устройств)
Окно для просмотра пломбы на печатной плате
На маркировочной табличке средства измерений указываются основные данные:
-
- наименование (или идентификационный знак) изготовителя;
-
- обозначение типа (основное обозначение модификации, исполнения) средства измерений;
-
- заводской номер;
-
- обозначение класса(ов) точности;
-
- знак утверждения типа;
-
- максимальная скорость грузовой транспортной системы (если применимо, для средств измерений, предназначенных для взвешивания объектов измерений при их движении по конвейерной ленте);
-
- максимальная скорость взвешивания, нагрузок/мин (если применимо);
-
- обозначения режима взвешивания, для которого предназначено средство измерения (если применимо, для средств измерений, предназначенных для взвешивания объектов измерений при их движении по конвейерной ленте);
-
- значения (в случае нескольких ГПУ — для каждого ГПУ): максимальной нагрузки Max (Maxi поддиапазонов взвешивания для многоинтервальных средств измерений), минимальной нагрузки Min, поверочного деления e (ei поддиапазонов взвешивания для многоинтервальных средств измерений), диапазона уравновешивания тары при наличии соответствующего устройства;
-
- диапазон температуры;
- идентификационные (заводские) номера ГПУ в составе средства измерений (при необходимости в случае нескольких ГПУ).
Основные метрологические характеристики (Max (Maxi), Min, e (ei), d (di)) также отображаются на дисплее или на дополнительной маркировочной табличке рядом с ним.
Таблица 2 — CWE, CWF, CWD, CWH, MR8, I2 (многоинтервальные средства измерений)
Метрологическая характеристика |
CWE/C CWH(m maxx MR8/I |
WD/CWF/ axx/1500/ 1500); [2 (1500) |
CWE/C CWH(m maxx MR8/I |
WD/CWF/ axx/1500/ 1500); [2 (1500) |
CWE/CWD/CWF/ CWH(maxx/3000/ maxx 3000); MR8/I2 (3000) | |
Класс точности по ГОСТ Р 54796-2011 |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
Максимальная нагрузка Maxi/Max2, г |
600/1000 |
600/1500 |
1500/3000 | |||
Минимальная нагрузка Min, г:
|
10 4 |
4 или 1* 4 или 1* |
20 4 |
4 или 1* 4 или 1* |
50 10 |
10 или 2,5* 10 или 2,5* |
Поверочное деление e1/e2, действительная цена деления (шкалы) d1/d2, e=di, г |
0,2/0,5 |
0,2/0,5 |
0,5/1,0 | |||
Число поверочных делений n1/n2 |
3000/2000 |
3000/3000 |
3000/3000 | |||
Диапазон уравновешивания (взвешивания) тары (при наличии полуавтоматического устройства выборки массы тары), не более, г
|
240 1000 |
240 1500 |
600 3000 | |||
Диапазон устройства предварительного задания массы тары, не более, г
|
240 600 |
240 600 |
600 1500 | |||
* при применении в качестве оценочных весов, с помощью которых определяют транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) |
Таблица 3 — CWE, CWF, CWH, MR8, I2 (многоинтервальные средства измерений)
Метрологическая характеристика |
CWE/CWD/CWF/ CWH (maxx/6000/maxx 6000); |
CWE/CWD/CWF/ CWH(maxx/ 15000/maxx 15000); MR8/I2 (15000) | ||
MR8/] |
[2 (6000) | |||
Класс точности по ГОСТ Р 54796-2011 |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
Максимальная нагрузка Max1/Max2, г |
3000/6000 |
6000/15000 | ||
Минимальная нагрузка Min, г:
|
150 20 |
20 или 5* 20 или 5* |
200 40 |
40 или 10* 40 или 10* |
Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, ei=di, г |
1/2 |
2/5 | ||
Число поверочных делений n1/n2 |
3000/3000 |
3000/3000 |
Продолжение таблицы 3
Диапазон уравновешивания (взвешивания) тары (при наличии полуавтоматического устройства выборки массы тары), не более, г
|
1200 6000 |
2400 15000 |
Диапазон устройства предварительного задания массы тары, не более, г - при динамическом взвешивании |
1200 |
2400 |
- и/или при статическом взвешивании |
3000 |
6000 |
* при применении в качестве оценочных весов, с помощью которых определяют | ||
транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) |
Таблица 4 — CWE, CWF, CWD, CWH, MR8, I2 (однодиапазонные средства измерений)
Метрологическая характеристика |
CWE/CWD/CWF/ CWH (maxx/1500/maxx 1500); MR8/I2 (1500) |
CWE/CWD/CWF/ CWH (maxx/1500/maxx 1500); MR8/I2 (1500) |
CWE/CWD/CWF/ CWH (maxx/3000/maxx 3000); MR8/I2 (3000) | |||
Класс точности по ГОСТ Р 54796-2011 |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
Максимальная нагрузка Max, г |
500 |
1500 |
3000 | |||
Минимальная нагрузка Min, г: | ||||||
- при динамическом взвешивании |
50 |
10 или 2,5* |
150 |
20 или 5* |
150 |
20 или 5* |
- и/или при статическом | ||||||
взвешивании |
10 |
10 или 2,5* |
20 |
20 или 5* |
20 |
20 или 5* |
Поверочное деление e |
0,5 |
1 |
1 | |||
действительная цена деления | ||||||
(шкалы) d, e =d, г | ||||||
Число поверочных делений n |
3000 |
1500 |
3000 | |||
Диапазон уравновешивания | ||||||
(взвешивания) тары | ||||||
(полуавтоматическое устройство | ||||||
выборки массы тары), не более, г | ||||||
- при динамическом взвешивании |
600 |
600 |
1200 | |||
- и/или при статическом | ||||||
взвешивании |
1500 |
1500 |
3000 | |||
Диапазон устройства | ||||||
предварительного задания массы | ||||||
тары), не более, г | ||||||
- при динамическом взвешивании |
600 |
600 |
1200 | |||
- и/или при статическом | ||||||
взвешивании |
1500 |
1500 |
3000 | |||
* при применении в качестве оценочных весов, с помощью которых определяют | ||||||
транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) |
Метрологическая характеристика |
GLM-E (maxx/20/30/ maxx 20/maxx 30) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) | |||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
ХШ(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max1/Max2, г |
3000/6000 |
3000/6000 |
6000/15000 | |||
Минимальная нагрузка Min, г:
|
20 |
20 |
20 20 |
150 20 |
40 40 |
500 40 |
Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, e=di, г |
1/2 |
1/2 |
2/5 | |||
Число поверочных делений n1/n2 |
3000/3000 |
3000/3000 |
3000/3000 | |||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г:
|
6000 |
2400 6000 |
6000 15000 | |||
Диапазон устройства предварительного задания массы тары), не более, г:
|
3000 |
2400 3000 |
6000 6000 |
Таблица 6 — GLM-E (однодиапазонные средства измерений)
Метрологическая характеристика |
GLM-E (maxx/20/30/ maxx 20/maxx 30) |
GLM-E(maxx/ 40/50/70/maxx 40/ maxx 50/maxx 70) | ||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max, г |
3000 |
3000 | ||
Минимальная нагрузка Min, г:
|
20 |
20 |
20 20 |
150 20 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, не более, г | ||||
Число поверочных делений n |
3000 |
3000 | ||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г:
|
3000 |
1200 3000 | ||
Диапазон устройства предварительного задания массы тары), не более, г:
|
3000 |
1200 3000 |
Метрологическая характеристика |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/20/30/ maxx 20/maxx 30) | ||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max, г |
6000 |
6000 | ||
Минимальная нагрузка Min, г:
|
20 20 |
150 20 |
40 |
40 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, не более, г |
2 | |||
Число поверочных делений n |
6000 |
3000 | ||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г:
|
2400 6000 |
6000 | ||
Диапазон устройства предварительного задания массы тары), не более, г:
|
2400 6000 |
6000 |
Таблица 8 — GLM-E (однодиапазонные средства измерений)
Метрологическая характеристика |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) |
GLM-E (maxx/40/50/70/ maxx 40/maxx 50/ maxx 70) | |||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
ХШ(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max, г |
6000 |
12000 |
15000 | |||
Минимальная нагрузка Min, г: | ||||||
|
40 |
500 |
40 |
500 |
100 |
2500 |
взвешивании |
40 |
40 |
40 |
40 |
100 |
100 |
Поверочное деление e, |
2 |
2 |
5 | |||
действительная цена деления | ||||||
(шкалы) d, e=d, г | ||||||
Число поверочных делений n |
3000 |
6000 |
3000 | |||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: | ||||||
- при динамическом взвешивании |
2400 |
4800 |
3000 | |||
- и/или при статическом | ||||||
взвешивании |
6000 |
12000 |
15000 | |||
Диапазон устройства | ||||||
предварительного задания массы тары), не более, г: | ||||||
- при динамическом взвешивании |
2400 |
4800 |
3000 | |||
- и/или при статическом | ||||||
взвешивании |
6000 |
12000 |
15000 |
Метрологическая характеристика |
GLM-I (evo/150/C-Wrap/ evo 150/evo C- Wrap) |
GLM-I (evo/70/100/evo 70/evo 100) | ||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max1/Max2, г |
3000/6000 |
3000/6000 | ||
Минимальная нагрузка Min, г: - при динамическом взвешивании |
20 |
150 |
20 |
150 |
- и/или при статическом взвешивании |
20 |
20 |
20 |
20 |
Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, e=di, г |
1/2 |
1/2 | ||
Число поверочных делений n1/n2 |
3000/3000 |
3000/3000 | ||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: | ||||
- при динамическом взвешивании |
1200 |
2400 | ||
- и/или при статическом взвешивании |
6000 |
6000 | ||
Диапазон устройства предварительного задания массы тары), не более, г: | ||||
- при динамическом взвешивании |
1200 |
2400 | ||
- и/или при статическом взвешивании |
3000 |
3000 |
Таблица 10 — GLM-I (многоинтервальные средства измерений)
Метрологическая характеристика |
GLM-I(evo/70/100/ 150/C-Wrap/evo 70/ evo 100/evo 150/ evo C-Wrap) |
GLM-I (evo/70/100/100V/ evo 70/evo 100/ evo 100V) | ||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
ХШ(1) |
Максимальная нагрузка Max1/Max2, г |
6000/10000 |
6000/15000 | ||
Минимальная нагрузка Min, г: - при динамическом взвешивании |
20 |
150 |
40 |
500 |
- и/или при статическом взвешивании |
20 |
20 |
40 |
40 |
Поверочное деление e1/e2 действительная цена |
1/2 |
2/5 | ||
деления (шкалы) d1/d2, e=di, г | ||||
Число поверочных делений n1/n2 |
6000/5000 |
3000/3000 | ||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: | ||||
- при динамическом взвешивании |
2400 |
2400 | ||
- и/или при статическом взвешивании |
10000 |
15000 | ||
Диапазон устройства предварительного задания массы тары), не более, г: | ||||
- при динамическом взвешивании |
2400 |
2400 | ||
- и/или при статическом взвешивании |
6000 |
6000 |
Метрологическая характеристика |
GLM-I (evo/170/evo 170) |
GLM-I (evo/170/evo 170) |
GLM-I(evo/70/100/ 150/C-Wrap/ F-Wrap/evo 70/ evo 100/evo 150/ evo C-Wrap/ maxx F-Wrap) | ||||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) | |
Максимальная нагрузка Max, г: |
1500 |
3000 |
3000 | ||||
Минимальная нагрузка Min, г
|
20 |
25 |
20 |
50 |
20 |
150 | |
взвешивании |
20 |
20 |
20 |
20 |
20 |
20 | |
Поверочное деление e, | |||||||
действительная цена деления | |||||||
(шкалы) d, e =d, г | |||||||
Число поверочных делений n |
1500 |
3000 |
3000 | ||||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: | |||||||
- при динамическом взвешивании |
300 |
600 |
600 | ||||
- и/или при статическом | |||||||
взвешивании |
1500 |
3000 |
3000 | ||||
Диапазон устройства предварительного задания массы тары), не более, г: | |||||||
- при динамическом взвешивании |
300 |
600 |
600 | ||||
- и/или при статическом | |||||||
взвешивании |
1500 |
3000 |
3000 |
Таблица 12 — GLM-I (однодиапазонные средства измерений)
Метрологическая характеристика |
GLM-I(evo/70/100/ 150/C-Wrap/ evo 70/evo 100/ evo 150/ evo C-Wrap) |
GLM-I(evo/70/100 /100V/150/C-Wrap/ F-Wrap/evo 70/ evo 100/evo 100V/ evo 150/ evo C-Wrap/ maxx F-Wrap) |
GLM-I(evo/70/100/ 150/C-Wrap/ evo 70/evo 100/ evo 150/ evo C-Wrap) | |||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
ХШ(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max, г |
6000 |
6000 |
10000 | |||
Минимальная нагрузка Min, г: | ||||||
|
20 |
150 |
40 |
500 |
40 |
500 |
взвешивании |
20 |
20 |
40 |
40 |
40 |
40 |
Поверочное деление e, |
2 |
2 | ||||
действительная цена деления | ||||||
(шкалы) d, e =d, г | ||||||
Число поверочных делений n |
6000 |
3000 |
5000 |
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г:
|
2400 6000 |
2400 6000 |
2000 10000 |
Диапазон устройства предварительного задания массы тары), не более, г:
|
2400 6000 |
2400 6000 |
2000 10000 |
Таблица 13 — GLM-I (однодиапазонные средства измерений)
Метрологическая характеристика |
GLM-I(evo/70/ 100/100V/evo 70/ evo 100/evo 100V) |
GLM-I(evo/70/100/ evo 70/evo 100) |
GLM-I (evo/40/evo 40) | |||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
ХШ(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max, г |
15000 |
12000 |
15000 | |||
Минимальная нагрузка Min, г: | ||||||
|
100 |
500 |
40 |
5000 |
100 |
2500 |
взвешивании |
100 |
100 |
40 |
40 |
100 |
100 |
Поверочное деление e, |
5 |
2 |
5 | |||
действительная цена деления | ||||||
(шкалы) d, e =d, г | ||||||
Число поверочных делений n |
3000 |
60000 |
3000 | |||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: | ||||||
- при динамическом взвешивании |
2400 |
4800 |
3000 | |||
- и/или при статическом | ||||||
взвешивании |
15000 |
12000 |
15000 | |||
Диапазон устройства | ||||||
предварительного задания массы тары), не более, г: | ||||||
- при динамическом взвешивании |
2400 |
4800 |
3000 | |||
- и/или при статическом | ||||||
взвешивании |
15000 |
12000 |
15000 |
Таблица 14 — GLM-I (однодиапазонные средства измерений)
Метрологическая характеристика |
GLM-I (evo/40/evo 40) |
GLM-I (evo/40/evo 40) | ||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max, г |
30000 |
30000 |
Минимальная нагрузка Min, г: - при динамическом взвешивании |
100 |
2500 |
200 |
10000 |
- и/или при статическом взвешивании |
100 |
100 |
200 |
200 |
Поверочное деление е, действительная цена деления |
5 |
10 | ||
(шкалы) d, е =d, г | ||||
Число поверочных делений n |
6000 |
3000 | ||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: | ||||
- при динамическом взвешивании |
6000 |
6000 | ||
- и/или при статическом взвешивании |
30000 |
30000 | ||
Диапазон устройства предварительного задания массы тары), не более, г: | ||||
- при динамическом взвешивании |
6000 |
6000 | ||
- и/или при статическом взвешивании |
30000 |
30000 |
Таблица 15 — GLM-I (однодиапазонные средства измерений)
Метрологическая характеристика |
GLM-I (evo/40/evo 40) |
GLM-I (evo/40/evo 40) | ||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
ХШ(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max, г |
60000 |
60000 | ||
Минимальная нагрузка Min, г: - при динамическом взвешивании |
200 |
10000 |
400 |
15000 |
- и/или при статическом взвешивании |
200 |
200 |
400 |
400 |
Поверочное деление е, действительная цена деления |
10 |
20 | ||
(шкалы) d, е =d, г | ||||
Число поверочных делений n |
6000 |
3000 | ||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: | ||||
- при динамическом взвешивании |
12000 |
12000 | ||
- и/или при статическом взвешивании |
60000 |
60000 | ||
Диапазон устройства предварительного задания массы тары), не более, г: | ||||
- при динамическом взвешивании |
12000 |
12000 | ||
- и/или при статическом взвешивании |
60000 |
60000 |
Таблица 16 — WM-CWL (многоинтервальные средства измерений)
Метрологическая характеристика |
WM-CWL (CWL/ CWL-L/CWL-H/ CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/ Max flexx) |
WM-CWL (CWL/ CWL-L/CWL-H/ CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/ Max flexx) | ||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
ХШ(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max1/Max2, г |
15000/30000 |
30000/60000 | ||
Минимальная нагрузка Min, г:
|
100 или 25* 100 или 25* |
2000 25 |
200 или 50* 200 или 50* |
4000 50 |
Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, ei=di, г |
5/10 |
10/20 |
Число поверочных делений n1/n2 |
3000/3000 |
3000/3000 |
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - при динамическом взвешивании |
6000 |
12000 |
- и/или при статическом взвешивании |
30000 |
60000 |
Диапазон устройства предварительного задания массы тары), не более, г: - при динамическом взвешивании |
6000 |
12000 |
- и/или при статическом взвешивании |
30000 |
60000 |
* при применении в качестве оценочных весов, с помощью которых определяют | ||
транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) |
Таблица 17 — WM-CWL (однодиапазонные средства измерений)
Метрологическая характеристика |
WM-CWL (CWL/ CWL-L/CWL-H/ CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/ Max flexx) |
WM-CWL (CWL/ CWL-L/CWL-H/ CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/ Max flexx) |
WM-CWL (CWL/ CWL-L/CWL-H/ CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/ Max flexx) | |||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max, г |
15000 |
30000 |
30000 | |||
Минимальная нагрузка Min, г: | ||||||
|
100 или 25* |
2000 |
100 или 25* |
2000 |
200 или 50* |
2000 |
взвешивании |
100 или 25* |
100 |
100 или 25* |
100 |
200 или 50* |
200 |
Поверочное деление e, |
5 |
5 |
10 | |||
действительная цена деления | ||||||
(шкалы) d, e =d, г | ||||||
Число поверочных делений n |
3000 |
6000 |
3000 | |||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: | ||||||
- при динамическом взвешивании |
6000 |
12000 |
12000 | |||
- и/или при статическом | ||||||
взвешивании |
15000 |
30000 |
30000 | |||
Диапазон устройства | ||||||
предварительного задания массы тары), не более, г: | ||||||
- при динамическом взвешивании |
6000 |
12000 |
12000 | |||
- и/или при статическом | ||||||
взвешивании |
15000 |
30000 |
30000 | |||
* при применении в качестве оценочных весов |
, с помощью которых определяют | |||||
транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) |
Таблица 18 — WM-CWL (однодиапазонные средства измерений)
Метрологическая характеристика |
WM-CWL (CWL/CWL-L/ CWL-H/CWL-M/CWL-I) (Eco/Max/Flexx/L-ED/Eco flexx/Max flexx) |
WM-CWL (CWL/CWL-L/ CWL-H/CWL-M/CWL-I) (Eco/Max/Flexx/ L-ED/Eco flexx/Max flexx) | ||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) |
ХШ(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max, г |
32000 |
60000 | ||
Минимальная нагрузка Min, г
|
200 или 50* 200 или 50* |
2000 100 |
400 или 100* 400 или 100* |
2000 400 |
Поверочное деление e, действительная цена деления (шкалы) d, e =d, г |
10 |
20 | ||
Число поверочных делений n |
3200 |
3000 | ||
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г:
|
12800 32000 |
24000 60000 | ||
Диапазон устройства предварительного задания массы тары), не более, г:
|
12800 32000 |
24000 60000 | ||
* при применении в качестве оценочных весов, с помощью которых определяют транспортные тарифы, пошлины (например, почтовые весы, весы для взвешивания отходов) |
Таблица 19 — GLM-E Automac, WP 800 A (многоинтервальные средства измерений)
Метрологическая характеристика |
GLM-E(maxx) Automac WP 800 A |
GLM-E(maxx) Automac WP 800 A |
Класс точности поГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Максимальная нагрузка Max1/Max2, г |
3000/6000 |
6000/15000 |
Минимальная нагрузка Min, г |
20 |
40 |
Поверочное деление e1/e2 действительная цена деления (шкалы) d1/d2, e-^d^ г |
1/2 |
2/5 |
Число поверочных делений n1/n2 |
3000/3000 |
3000/3000 |
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г:
|
2400 1200 |
6000 3000 |
Диапазон устройства | ||
предварительного задания массы тары), не более, г |
2400 |
6000 |
|
1200 |
3000 |
Таблица 20 — GLM-E Automac, WP 800 A (однодиапазонные средства измерений)
Метрологическая характеристика |
GLM-E(maxx) Automac WP 800 A |
GLM-E(maxx) Automac WP 800 A |
Класс точности поГОСТ Р 54796-2011 |
Y(a) |
Y(a) |
Максимальная нагрузка Max, г |
6000 |
15000 |
Минимальная нагрузка Min, г |
40 |
100 |
Поверочное деление e действительная цена деления (шкалы) d, e =d, г |
2 |
5 |
Число поверочных делений n |
3000 |
3000 |
Диапазон уравновешивания (взвешивания) тары (полуавтоматическое устройство выборки массы тары), не более, г: - для GLM-E(maxx) Automac |
2400 |
6000 |
- для WP 800 A |
1200 |
3000 |
Диапазон устройства предварительного задания массы тары), не более, г - для GLM-E(maxx) Automac |
2400 |
6000 |
- для WP 800 A |
1200 |
3000 |
Таблица 21 — Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- номинальное напряжение переменного тока, В |
220 (380) |
- частота переменного тока, Гц |
50±1 |
Максимальная скорость грузовой транспортной системы vMax, м/с | |
- CWE, CWD, CWF, CWH |
2,833 |
- GLM-E |
1,47 |
- GLM-I |
1,47 |
- WM-CWL |
2 |
Условия эксплуатации: о - температура окружающей среды, С |
от 0 до +40 |
- относительная влажность, % |
до 85 включ. |
Габаритные размеры средства измерений (при транспортировании), мм, не более | |
- высота |
2500 |
- ширина |
1500 |
- длина |
5000 |
Масса, кг, не более |
5000 |
