Номер по Госреестру СИ: 59299-14
59299-14 Весы неавтоматического действия
(iS70)
Назначение средства измерений:
Весы неавтоматического действия iS70 (далее - весы) предназначены для определения массы различных грузов.
Аналитический паспорт типа средства измерений
59299-14 — Весы неавтоматического действия
iS70
Фирма "Bizerba SE & Co. KG"
ГЕРМАНИЯ
МПИ: 1 год
Действует
11
организаций10
владельцев2
версий68
Всего поверок
по агрегатам с 2010 года
8
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
11
Организаций-поверителей
эффективное число: 6.3
10
Владельцев СИ
эффективное число: 6.6
33
Экземпляров СИ
по агрегатам владельцев / организаций
52.9%
Периодические поверки
первичные: 2.9%
0%
Непригодность
0 извещений
50%
Поверки юрлиц
доля в общем объёме
1 747 ₽
Средневзвешенная цена
медиана: 1 774 ₽
100%
Покрытие ценами
расчётный известный объём: 19 514 ₽
2 016,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 579
Концентрация поверителей
HHI; доля топ-5: 82.4%
1 515
Концентрация владельцев
HHI; доля топ-5: 75.8%
15
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
9
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
входит в перечень ПП РФ № 250
Автоматические аналитические выводы
- За весь доступный период по типу отражено 68 поверок; пик пришёлся на 2021 год (23).
- Последний завершённый год показал снижение на 69.6% (2025 к 2021).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 17%.
- Рынок представлен 11 организациями; концентрация умеренная (HHI 1579), доля топ-5 — 82.4%.
- В базе найдено 10 владельцев и 33 экземпляров СИ; доля пяти крупнейших владельцев — 75.8%.
- Средневзвешенная цена поверки — 1 747 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 19 514 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 016,0 лет.
- Тип найден в перечне средств измерений, поверка которых регулируется специальным перечнем по ПП РФ № 250.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 23
Долгосрочный CAGR: 17%
Активных версий: 1
Ценовой диапазон: 906–2 244 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ЗАО "Микояновский мясокомбинат" | Юридические лица | 9 | 10 | 1,11 |
| ООО "ФИЛЬЕ ПРОПЕРТИ" | Юридические лица | 5 | 5 | 1,00 |
| Общество с ограниченной ответственностью "ФИЛЬЕ ПРОПЕРТИ" | Юридические лица | 5 | 5 | 1,00 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СТАРОДВОРСКИЕ КОЛБАСЫ" | Юридические лица | 4 | 4 | 1,00 |
| МК "Нижегородский" ф-л АО "ВБД" | Юридические лица | 2 | 3 | 1,50 |
| Закрытое акционерное общество "СТАРОДВОРСКИЕ КОЛБАСЫ" | Юридические лица | 2 | 2 | 1,00 |
| ООО "НТФФ "ПОЛИСАН" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "ТАМБОВСКАЯ ИНДЕЙКА" | Юридические лица | 2 | 2 | 1,00 |
| Индивидуальный предприниматель Мельниченко Валентина Ивановна | Юридические лица | 1 | 1 | 1,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b0b45c81-e0f4-58a4-469a-5869967cbb19 | 59299-14 | 2022-10-13 | — | актуальная |
| fdc5bbf9-ce0d-ff6f-c460-73b6e138a880 | 59299-14 | 2020-05-07 | 2022-10-13 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

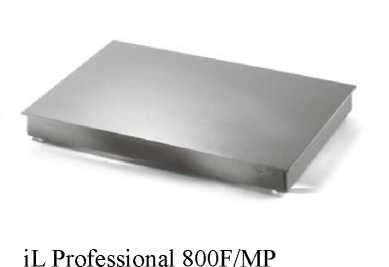

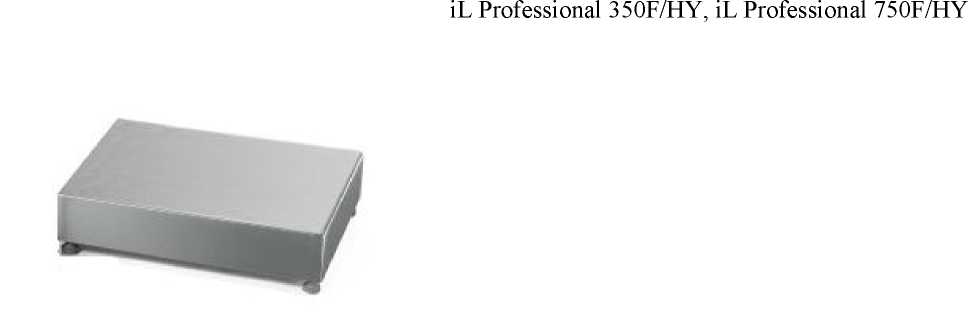

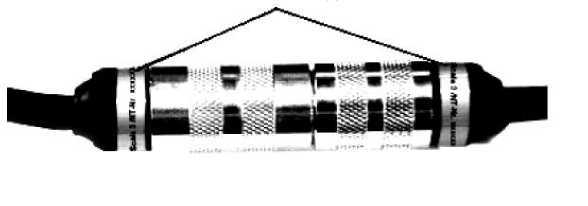

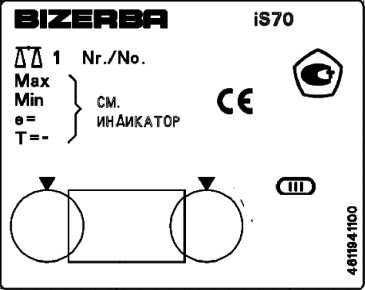

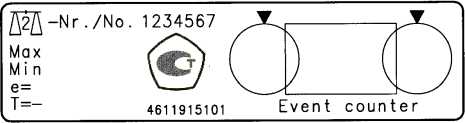

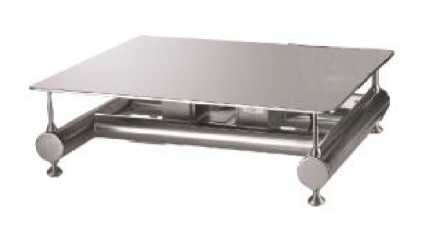

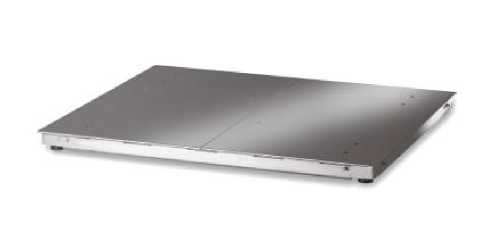

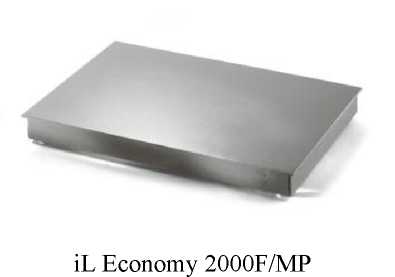

Внешний вид.
Весы неавтоматического действия
Рисунок № 1

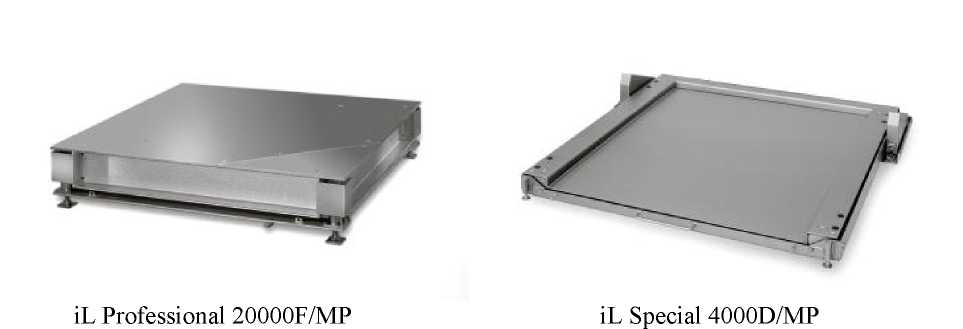

Внешний вид.
Весы неавтоматического действия
Рисунок № 2

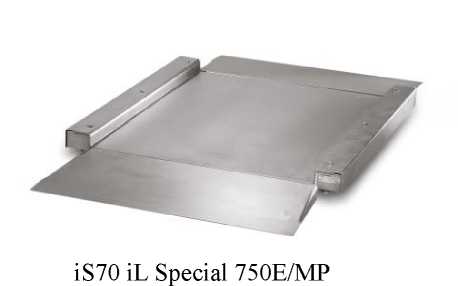

Внешний вид.
Весы неавтоматического действия
Рисунок № 3

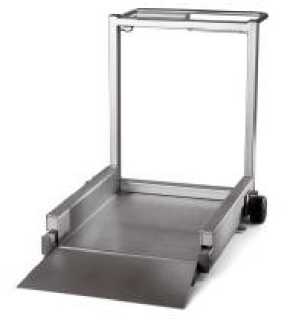

Внешний вид.
Весы неавтоматического действия
Рисунок № 4

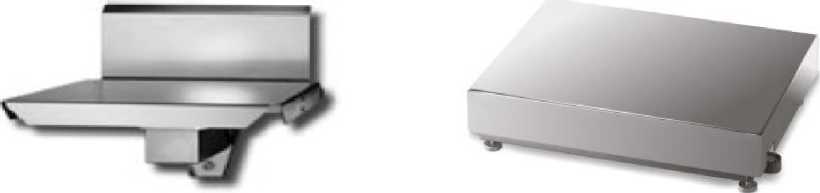

Внешний вид.
Весы неавтоматического действия
Рисунок № 5

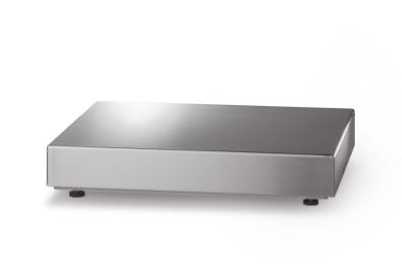

Внешний вид.
Весы неавтоматического действия
Рисунок № 6

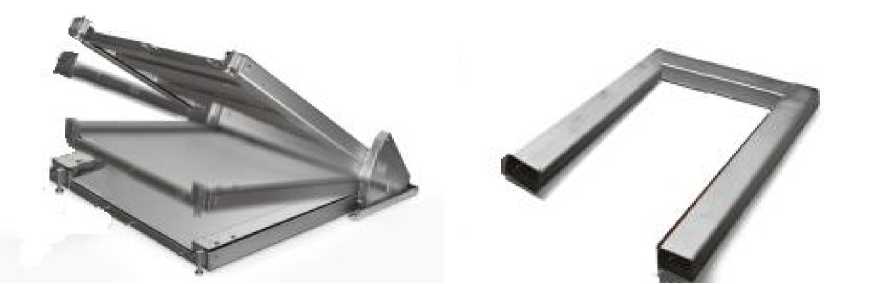

Внешний вид.
Весы неавтоматического действия
Рисунок № 7

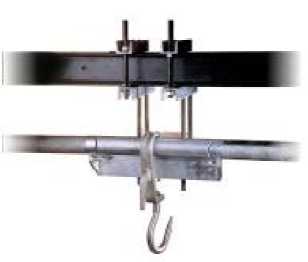

Внешний вид.
Весы неавтоматического действия
Рисунок № 8
Внешний вид.
Весы неавтоматического действия
Рисунок № 9
Внешний вид.
Весы неавтоматического действия
Рисунок № 10
Общие сведения
Дата публикации - 13.10.2022
Срок свидетельства - 08.12.2019
Номер записи - 150034
ID в реестре СИ - 372434
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
iS70, BIZERBA il Special 10000/MP, eS10/iLSpecial 10000/mp, iL Professional 150F, iS70 iL Precision 35F/EMK, Bizerba il Economy, 4000 F/MP, 4000F/MP, BEZERBA IS70, IS 70/iL Professional 65 F/SP, IS 70/iL Special 750 E/MP, iS70 iL, IS70 IL Economy 300F, iS70 iL Precision 65F/SP, IS70IL
Производитель
Изготовитель - Фирма "Bizerba SE & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Статистика
Кол-во поверок - 68
Выдано извещений - 0
Кол-во периодических поверок - 36
Кол-во средств измерений - 30
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1942 от 2014.12.08 Об утверждении типов средств измерений (ГР 59296-14 - 31726-14)
№1118 от 2017.05.30 О переоформлении свидетельства об утверждении типа средства измерений № 57242 "Весы неавтоматического действия iS70"
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
Наличие аналогов СИ: Весы неавтоматического действия (iS70)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
59299-14 Весы неавтоматического действия (iS70) Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
21440-11 Весы платформенные электронные (ВП) ЗАО "Весоизмерительная компания "Тензо-М" (РОССИЯ пос.Красково) |
|
59299-14 Весы неавтоматического действия (iS70) Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
50888-12 Весы неавтоматического действия (МЕРА-ВТП) ООО "Мера-ТСП" (РОССИЯ г.Москва) |
|
59299-14 Весы неавтоматического действия (iS70) Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
68511-17 Весы неавтоматического действия (СТАВ) Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ") (РОССИЯ г. Кемерово) |
|
59299-14 Весы неавтоматического действия (iS70) Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
82315-21 Расходомеры ультразвуковые (УРС-003) Общество с ограниченной ответственностью "Геолинк Ньютек" (ООО "Геолинк Ньютек") (РОССИЯ г. Москва) |
|
59299-14 Весы неавтоматического действия (iS70) Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
82325-21 Весы неавтоматического действия (ДЕЛЬТА) Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ") (РОССИЯ г. Кемерово) |
Все средства измерений Фирма "Bizerba SE & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49792-12 04.05.2027 |
Весы торговые электронные, моделей CE/CE-H, CE II, SC/SC-H, SC II, EC, EC II, BC, BC II, BS, CS, KH Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
59299-14 08.12.2019 |
Весы неавтоматического действия, iS70 Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
65450-16 19.10.2026 |
Весы неавтоматического действия монорельсовые, iS10, iS20, iS30 Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65451-16 19.10.2026 |
Весы неавтоматического действия платформенные, iS10, iS20, iS30 Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70679-18 28.03.2024 |
Весы торговые с печатью этикеток, MC 500 Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71171-18 21.05.2028 |
Весы торговые с печатью этикеток, X-Class, K-Class Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73291-18 04.12.2024 |
Весы торговые с печатью этикеток, X-Class, SC II Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76030-19 12.09.2029 |
Устройства весоизмерительные автоматические, CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78614-20 29.06.2025 |
Весы торговые с печатью этикеток, K3 Фирма "Bizerba SE & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Весы неавтоматического действия (iS70)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВЕССЕРВИС" (RA.RU.311646) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ВЕС КОМПЛЕКС" (RA.RU.312892) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 6 | 4 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 12 | 2 | 0 | 12 | 0 | 12 | 0 | 12 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СК-СЕРВИС" (RA.RU.314544) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы неавтоматического действия (iS70)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
1229 | |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
988 | |
|
ФБУ Липецкий ЦСМ Липецкая область |
4056 | |
|
ФБУ НИЦ ПМ-Ростест Москва |
2119 | |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
2119 |
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, хранится в ПЗУ весов состоит из метрологически значимой и метрологически незначимой части (операционной системы).
Метрологически значимая часть ПО состоит из двух модулей: NTSMgr для вычисления результатов взвешивания и NTSGUI для отображения результата взвешивания на дисплее весов.
Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:
-
- невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных;
-
- используется разграничение прав доступа к режимам работы весов (взвешивание,
настройка, юстировка) с помощью пароля;
-
- в ПЗУ весов хранится цифровая подпись исполняемого кода, определенная при выпуске из производства. При включении весов вычисляется цифровая подпись исполняемого
кода и сравнивается с хранящейся в ПЗУ. При несовпадении этих значений, соответствующая запись вносится в журнал событий ПЗУ. Проведение взвешивания становится невозможным.
журнал событий ПЗУ хранится в зашифрованном виде. Его удаление или изменение приводит к блокировке весов
-
- при изменении метрологически значимых параметров формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти весов.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО (номер версии и цифровой идентификатор ПО), а также журнал событий, доступны для просмотра после нажатия и удержания в течение двух секунд клавиши «Info». Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
NTSMgr |
- |
08AF |
- |
- |
|
NTSGUI |
- |
5EAE |
- |
- |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию и маркировочные таблички, расположенные на корпусе прибора и ГПУ весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Лист № 13 Всего листов 13
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия iS70
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
Техническая документация «Bizerba GmbH&Co. KG», Германия.
Поверка
Поверка осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе «Прибор весоизмерительный iS70. Руководство по эксплуатации», раздел 10.
Основные средства поверки: гири, соответствующие классу точности F1, F2, М1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
«Bizerba SE & Co. KG», Германия
Wilhelm-Krautstr. 65, 72336 Balingen, Germany Tel. +49 7433 12-2453
www.bizerba.com
Е-mail: russia@bizerba.com
Заявитель
Общество с ограниченной ответственностью «Бицерба Рус», г. Москва
(ООО «Бицерба Рус»), г. Москва
107023, г. Москва, ул. Электрозаводская, д. 27, стр. 3Д тел.: (499) 2700963, факс: (499) 2700968.
e-mail: russia@bizerba.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Весы состоят из весоизмерительного прибора iS70 (далее - прибор) и от одного до трех грузоприемных устройств (далее - ГПУ), соединенных сигнальным кабелем. Весоизмерительный прибор может быть закреплен непосредственно на ГПУ или на стойке, или располагаться отдельно от ГПУ в удобном для оператора месте.
Прибор iS70 содержит заключенные в одном корпусе аналого-цифровой преобразователь электрических сигналов весоизмерительных тензорезисторных датчиков (далее - датчиков), микропроцессор обработки измерительной информации, энергонезависимое запоминающее устройство для хранения параметров настройки весов и результатов взвешиваний, сенсорный экран, выполняющий функции первичного дисплея и клавиатуры оператора посредством графического интерфейса, а также цифровые интерфейсы связи с периферийными устройствами, например, печатающими устройствами.
ГПУ представляет собой механическую конструкцию для принятия нагрузки и может быть выполнено в различных исполнениях.
Конструктивные исполнения ГПУ весов среднего класса точности c четырьмя тензорезисторными весоизмерительными датчиками:
- iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP, iL Professional 20000F/MP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали;
-
- iL Special 4000D/MP: низкопрофильные платформы для напольной установки из нержавеющей стали;
-
- iL Special 2000FF/MP: откидывающиеся низкопрофильные платформы для напольной установки из нержавеющей стали;
-
- iL Special 3000U/MP: П-образная платформа из нержавеющей стали для взвешивания грузов на палетах;
-
- iL Economy 2000F/MP, iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали;
Конструктивные исполнения ГПУ весов среднего класса точности c двумя тензорезисторными весоизмерительными датчиками:
-
- iL Special 1000O/MP, iL Special 1000OR/MP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке, или на крюке с роликовым механизмом перемещения;
-
- iL Special 750E/MP: низкопрофильная платформа для стационарной напольной установки (с пандусами) или в приямок;
-
- iL Special 750M/MP низкопрофильная мобильная платформа для напольной установки (с пандусами).
Конструктивные исполнения ГПУ весов среднего класса точности c одним тензорезисторным весоизмерительным датчиком:
-
- iL Special 400O/SP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке.
-
- iL Economy 300F/SP: платформы для стационарной напольной установки или в приямок, изготавливаемые из нержавеющей стали;
- iL Professional 50SMP/SP, iL Professional 150SMP/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кожух;
- iL Special 150T/SP: ГПУ для закрепления на стене со складывающейся платформой из нержавеющей стали;
- iL Special 150H/SP: ГПУ для закрепления на стене с нескладывающейся платформой из нержавеющей стали и крюком для размещения взвешиваемого груза;
Конструктивные исполнения ГПУ весов среднего класса точности c системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:
- iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY, iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;
Конструктивные исполнения ГПУ весов высокого класса точности:
- iL Precision 65F/SP: платформы для напольной установки из конструкционной коррозионностойкой стали;
- iL Precision 35F/EMK: платформы для напольной установки из конструкционной коррозионностойкой стали со встроенным грузом для юстировки;
Цифровой индекс в обозначениях исполнений ГПУ указывает на величину максимальной нагрузки. Каждое конструктивное исполнение имеет модификации, отличающиеся максимальными нагрузками и соответствующими метрологическими характеристиками.
Общий вид весов представлен на рисунках 1 - 4.
Рисунок 1 - Общий вид прибора iS70 (исполнение для настольного размещения)
iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP
Рисунок 2 - Общий вид исполнений ГПУ
iS70 iL Special 2000FF/MP
iS70 iL Special 3000U/MP
iL Economy 4000F/MP
Рисунок 3 - Общий вид исполнений ГПУ
iL Economy 300F/SP
iL Professional 50SMP/SP, iL Professional 150SMP/SP
iL Special 150T/SP
iL Professional 20F/HY, iL Professional 150F/HY,
iL Precision 65F/SP, iL Precision 35F/EMK
Рисунок 4 - Общий вид исполнений ГПУ
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на дисплей. При оснащении весов интерфейсами связи измеренные значения передаются на периферийные электронные устройства.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство первоначальной установки на нуль (T.2.7.2.4);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- устройство слежения за нулем (T.2.7.3);
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);
- устройство взвешивания тары (T.2.7.4.2);
- устройство предварительного задания значения массы тары (Т.2.7.5);
- показывающее устройство с отличающимся делением шкалы - только для весов класса точности II (Т.2.5.4);
- устройство переключения показаний брутто-нетто (T.5.2.1);
- устройство выбора единиц измерений (2.1);
- запоминающие устройства (4.4.6);
- устройство установки по уровню ( Т .2.7.1);
- устройство обнаружения промахов (5.2);
- устройство переключения грузоприемных устройств ( Т .2.7.8).
Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов.
Модификации весов имеют обозначения вида iS70 X, где X - обозначение одного из конструктивных исполнений ГПУ.
Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары, указываются на маркировочной табличке ГПУ весов. Значения Max (Maxi) Min (Mini), e (ei) отображаются также на дисплее весов. Примеры маркировочных табличек приведены на рисунке 5
маркировочная табличка прибора
маркировочная табличка ГПУ
Рисунок 5 - Примеры маркировочных табличек
Знак поверки в виде наклейки наносится на лицевую панель корпуса весоизмерительного прибора.
Пломбировке от несанкционированного доступа подвергаются разъемы для подсоединения сигнальных кабелей ГПУ и весоизмерительного прибора. Схема пломбировки представлена на рисунке 6.
Пломба на разъемах разделяемого соединения ГПУ и весоизмерительного прибора
с указанием их заводских номеров
Рисунок 6 - Схема пломбировки от несанкционированного доступа
-
1. Весы ..................................................................................................................................1 шт.
-
2. Руководство по эксплуатации на весы .........................................................................1 экз.
-
3. Руководство по эксплуатации на весоизмерительный прибор ..................................1 экз.
|
Класс точности по ГОСТ OIML R 76-1-2011 Диапазон уравновешивания тары Диапазон предварительного задания значения массы тары: |
II, III (см. таблицы 2 - 4). 100 % Мах. |
|
- однодиапазонные весы - многоинтервальные весы Диапазон температуры (весы класса точности Ш), оС Диапазон температуры (весы класса точности II), оС Электрическое питание от сети переменного тока: |
100 % Мах. 100 % Мах1. от минус 10 до плюс 40. от плюс 10 до плюс 30. |
|
от 120 до 240; 50±1. |
Значения максимальных нагрузок, числа и величины поверочных интервалов весов указаны в таблицах 2 - 4.
Таблица 2 - Однодиапазонные весы. Класс точности III
|
Модификация весов |
Максимальная нагрузка, Max, кг |
Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг |
Число поверочных интервалов, n |
|
iS70 iL Economy 300F/SP, iS70 iL Professional 50SMP/SP |
3 |
0,001 |
3000 |
|
iS70 iL Professional 20F/HY |
6 |
0,001 |
6000 |
|
iS70 iL Economy 300F/SP, iS70 iL Professional 50SMP/SP, iS70 iL Professional 20F/HY |
6 |
0,002 |
3000 |
|
iS70 iL Professional 20F/HY |
12 |
0,002 |
6000 |
|
iS70 iL Economy 300F/SP, iS70 iL Professional 50SMP/SP, iS70 iL Professional 20F/HY, iS70 iL Professional 150F/HY |
15 |
0,005 |
3000 |
|
iS70 iL Professional 150F/HY, iS70 iL Professional 350F/HY |
30 |
0,005 |
6000 |
|
iS70 iL Professional 800F/MP, iS70 iL Economy 300F/SP, iS70 iL Professional 50SMP/SP, iS70 iL Professional 150F/HY, iS70 iL Professional 350F/HY |
30 |
0,01 |
3000 |
|
iS70 iL Professional 150F/HY, iS70 iL Professional 350F/HY iS70 iL Professional 750F/HY |
60 |
0,01 |
6000 |
|
Модификация весов |
Максимальная нагрузка, Max, кг |
Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг |
Число поверочных интервалов, n |
|
iS70 iL Professional 800F/MP, iS70 iL Economy 300F/SP, iS70 iL Professional 50SMP/SP, iS70 iL Special 150T/SP, iS70 iL Special 150H/SP, iS70 iL Professional 150F/HY, iS70 iL Professional 350F/HY, iS70 iL Professional 750F/HY |
60 |
0,02 |
3000 |
|
iS70 iL Professional 800F/MP, iS70 iL Professional 150F/HY, iS70 iL Professional 350F/HY, iS70 iL Professional 750F/HY |
120 |
0,02 |
6000 |
|
iS70 iL Professional 800F/MP, iS70 iL Special 750E/MP, iS70 iL Special 750M/MP, iS70 iL Special 400O/SP iS70 iL Economy 300F/SP, iS70 iL Professional 50SMP/SP iS70 iL Special 150T/SP, iS70 iL Special 150H/SP, iS70 iL Professional 150F/HY, iS70 iL Professional 350F/HY, iS70 iL Professional 750F/HY |
150 |
0,05 |
3000 |
|
iS70 iL Professional 800F/MP, iS70 iL Professional 350F/HY, iS70 iL Professional 750F/HY |
300 |
0,05 |
6000 |
|
iS70 iL Professional 800F/MP, iS70 iL Professional 2000F/MP, iS70 iL Professional 4000F/MP, iS70 iL Special 4000D/MP, iS70 iL Economy2000F/MP iS70 iL Special 1000O/MP, iS70 iL Special 1000OR/MP, iS70 iL Special 750E/MP, iS70 iL Special 750M/MP, iS70 iL Special 400O/SP, iS70 iL Economy 300F/SP, iS70 iL Professional 350F/HY, iS70 iL Professional 750F/HY |
300 |
0,1 |
3000 |
|
iS70 iL Professional 750F/HY |
500 |
0,1 |
5000 |
|
iS70 iL Professional 750F/HY |
500 |
0,2 |
2500 |
|
Модификация весов |
Максимальная нагрузка, Max, кг |
Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг |
Число поверочных интервалов, n |
|
iS70 iL Professional 800F/MP, iS70 iL Professional 2000F/MP, iS70 iL Special 4000D/MP, iS70 iL Special 3000U/MP, iS70 iL Professional 750F/HY |
600 |
0,1 |
6000 |
|
iS70 iL Professional 800F/MP, iS70 iL Professional 2000F/MP, iS70 iL Professional 4000F/MP, iS70 iL Special 4000D/MP, iS70 iL Special 3000U/MP, iS70 iL Special 2000FF/MP, iS70 iL Economy2000F/MP, iS70 iL Special 1000O/MP, iS70 iL Special 1000OR/MP, iS70 iL Special 750E/MP, iS70 iL Special 750M/MP, iS70 iL Professional 750F/HY |
600 |
0,2 |
3000 |
|
iS70 iL Special 1000O/MP, iS70 iL Special 1000OR/MP |
1000 |
0,5 |
2000 |
|
iS70 iL Professional 2000F/MP, iS70 iL Professional 4000F/MP, iS70 iL Special 4000D/MP, iS70 iL Special 3000U/MP |
1200 |
0,2 |
6000 |
|
iS70 iL Special 4000D/MP, iS70 iL Special 2000FF/MP |
1400 |
0,5 |
2800 |
|
iS70 iL Special 1000OR/MP |
150 |
0,05 |
3000 |
|
iS70 iL Professional 2000F/MP, iS70 iL Professional 6000F/MP, iS70 iL Economy 4000F/MP, iS70 iL Professional 4000F/MP, iS70 iL Professional 7500F/MP, iS70 iL Special 4000D/MP, iS70 iL Special 3000U/MP, iS70 iL Special 2000FF/MP, iS70 iL Economy2000F/MP |
1500 |
0,5 |
3000 |
|
iS70 iL Professional 4000F/MP, iS70 iL Professional 7500F/MP, iS70 iL Professional 20000F/MP, iS70 iL Special 4000D/MP, iS70 iL Special 3000U/MP |
3000 |
0,5 |
6000 |
|
Модификация весов |
Максимальная нагрузка, Max, кг |
Поверочный интервал e, действительная цена деления (шкалы) d, e=d, кг |
Число поверочных интервалов, n |
|
iS70 iL Professional 6000F/MP, iS70 iL Economy 4000F/MP, iS70 iL Professional 4000F/MP, iS70 iL Professional 7500F/MP, iS70 iL Professional 20000F/MP, iS70 iL Special 4000D/MP, iS70 iL Special 3000U/MP |
3000 |
1 |
3000 |
|
iS70 iL Professional 7500F/MP, iS70 iL Professional 20000F/MP |
6000 |
1 |
6000 |
|
iS70 iL Professional 7500F/MP, iS70 iL Professional 20000F/MP |
6000 |
2 |
3000 |
|
iS70 iL Professional 20000F/MP |
12000 |
2 |
6000 |
|
iS70 iL Professional 20000F/MP |
15000 |
5 |
3000 |
Таблица 3 - Однодиапазонные весы. Класс точности II
|
Модификация весов |
Максимальная нагрузка, Max, г |
Поверочный интервал e, г |
Действительная цена деления (шкалы) d, г |
Число поверочных интервалов n |
|
iS70 iL Precision 65F/SP |
1000 |
0,1 |
0,01 |
10000 |
|
iS70 iL Precision 35F/EMK |
3100 |
0,1 |
0,01 |
31000 |
|
iS70 iL Precision 35F/EMK |
5100 |
0,1 |
0,01 |
51000 |
|
iS70 iL Precision 35F/EMK |
7500 |
1 |
0,1 |
7500 |
|
iS70 iL Precision 65F/SP |
7500 |
1 |
0,1 |
7500 |
|
iS70 iL Precision 35F/EMK |
16500 |
1 |
0,1 |
16500 |
|
iS70 iL Precision 65F/SP |
16500 |
2 |
0,1 |
8250 |
|
iS70 iL Precision 35F/EMK |
35000 |
1 |
0,1 |
35000 |
|
iS70 iL Precision 65F/SP |
35000 |
5 |
0,1 |
7000 |
|
iS70 iL Precision 65F/SP |
65000 |
10 |
0,1 |
6500 |
Таблица 4 - Многоинтервальные весы. Класс точности III
|
Модификация весов |
Максимальная нагрузка, Max1/Max2 (/Махз), кг |
Поверочный интервал, e1/e2(/e3), действительная цена деления (шкалы), d1/d2(/d3), e-^dr, кг |
Число поверочных интервалов, n1/n2(/n3) |
|
iS70 iL Professional 20F/HY |
3/6 |
0,001/0,002 |
3000/3000 |
|
iS70 iL Professional 20F/HY |
3/6/15 |
0,001/0,002/0,005 |
3000/3000/3000 |
|
iS70 iL Professional 50SMP/SP iS70 iL Professional 150F/HY |
6/15 |
0,002/0,005 |
3000/3000 |
|
iS70 iL Professional 150F/HY iS70 iL Professional 350F/HY |
6/15/30 |
0,002/0,005/0,010 |
3000/3000/3000 |
|
Модификация весов |
Максимальная нагрузка, Max1/Max2 (/Мах3), кг |
Поверочный интервал, e1/e2(/e3), действительная цена деления (шкалы), d1/d2(/d3), e=di, кг |
Число поверочных интервалов, n1/n2(/n3) |
|
iS70 iL Professional 150SMP/SP iS70 iL Professional 50SMP/SP iS70 iL Professional 20F/HY iS70 iL Professional 150F/HY iS70 iL Professional 350F/HY |
15/30 |
0,005/0,010 |
3000/3000 |
|
iS70 iL Professional 150F/HY iS70 iL Professional 350F/HY |
15/30/60 |
0,005/0,010/0,020 |
3000/3000/3000 |
|
iS70 iL Professional 800F/MP iS70 iL Professional 150SMP/SP iS70 iL Professional 50SMP/SP iS70 iL Professional 20F/HY iS70 iL Professional 150F/HY iS70 iL Professional 350F/HY iS70 iL Professional 750F/HY |
30/60 |
0,01/0,02 |
3000/3000 |
|
iS70 iL Professional 150F/HY iS70 iL Professional 350F/HY iS70 iL Professional 750F/HY |
30/60/150 |
0,01/0,02/0,05 |
3000/3000/3000 |
|
iS70 iL Professional 800F/MP iS70 iL Professional 150SMP/SP iS70 iL Professional 150F/HY iS70 iL Professional 350F/HY iS70 iL Professional 750F/HY |
60/150 |
0,02/0,05 |
3000/3000 |
|
iS70 iL Professional 350F/HY iS70 iL Professional 750F/HY |
60/150/300 |
0,02/0,05/0,1 |
3000/3000/3000 |
|
iS70 iL Professional 800F/MP iS70 iL Special 1000O/MP iS70 iL Special 1000OR/MP iS70 iL Professional 350F/HY, iS70 iL Professional 750F/HY |
150/300 |
0,05/0,1 |
3000/3000 |
|
iS70 iL Professional 750F/HY |
150/300/500 |
0,05/0,1/0,2 |
3000/3000/2500 |
|
iS70 iL Professional 750F/HY |
300/500 |
0,1/0,2 |
3000/2500 |
|
iS70 iL Professional 800F/MP iS70 iL Professional 2000F/MP iS70 iL Professional 4000F/MP iS70 iL Special 4000D/MP iS70 iL Special 3000U/MP iS70 iL Special 1000O/MP iS70 iL Special 1000OR/MP iS70 iL Special 750E/MP, iS70 iL Special 750M/MP iS70 iL Professional 750F/HY |
300/600 |
0,1/0,2 |
3000/3000 |
|
iS70 iL Special 4000D/MP iS70 iL Special 2000FF/MP |
600/1400 |
0,2/0,5 |
3000/2800 |
|
Модификация весов |
Максимальная нагрузка, Max1/Max2 (/Мах3), кг |
Поверочный интервал, e1/e2(/e3), действительная цена деления (шкалы), d1/d2(/d3), e=di, кг |
Число поверочных интервалов, n1/n2(/n3) |
|
iS70 iL Professional 2000F/MP iS70 iL Professional 4000F/MP iS70 iL Professional 6000F/MP iS70 iL Professional 7500F/MP iS70 iL Special 4000D/MP iS70 iL Special 2000FF/MP iS70 iL Special 3000U/MP iS70 iL Economy 2000F/MP |
600/1500 |
0,2/0,5 |
3000/3000 |
|
iS70 iL Professional 4000F/MP iS70 iL Professional 6000F/MP iS70 iL Professional 7500F/MP iS70 iL Special 4000D/MP iS70 iL Economy 2000F/MP |
1500/3000 |
0,5/1,0 |
3000/3000 |
|
iS70 iL Professional 7500F/MP iS70 iL Professional 20000F/MP |
3000/6000 |
1/2 |
3000/3000 |
|
iS70 iL Professional 20000F/MP |
6000/15000 |
2/5 |
3000/3000 |
Масса весов, кг, не более.................................................................................................................2000.
Габаритные размеры ГПУ, мм, не более (ширина, глубина, высота).....................2500, 2500, 2000.
