Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы и информация о цене единицы товара (продукта) используется для вычисления его стоимости. Результаты измерений и расчета стоимости отображаются в визуальной форме на дисплее, а также печатаются на этикетке.

Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и состоит из следующих функциональных узлов:

• - грузоприемное устройство (п. Т.2.1.1 ГОСТ OIML R 76-1—2011), с одним весоизмерительным тензорезисторным датчиком с цифровым выходным сигналом (далее — ГПУ); может быть оснащено электронным устройством контроля уровня;

• - электронное устройство (п. Т.2.3.1 ГОСТ OIML R 76-1—2011), реализующее функциональные возможности весов посредством встроенного программного обеспечения (далее — устройство обработки);

• - сенсорный дисплей (п. Т.2.2.5, ГОСТ OIML R 76-1—2011), совмещающий функции показывающего устройства и клавиатуру управления средством измерений в исполнениях с различными размерами экрана;

• - печатающее устройство;

• - блок питания, блоки цифровых интерфейсов связи (передачи измерительной информации в виде цифрового электрического сигнала).

Модификации средства измерений отличаются исполнением функциональных узлов, выполненых либо в отдельных корпусах, либо объединенных в одном корпусе с другими узлами:

• - K3 800: в одном (основном) корпусе объединены ГПУ в виде платформы, устройство обработки, а также блоки питания и интерфейсов связи; сенсорный дисплей, печатающее устройство закреплены на стойке;

• - K3 800 I: в одном (основном) корпусе объединены ГПУ в виде платформы, блоки питания и интерфейсов связи; объединенное в одном корпусе с сенсорным дисплеем устройство обработки, печатающее устройство закреплены на стойке;

• - K3 400: в одном (основном) корпусе объединены ГПУ с подвесной платформой, устройство обработки, блоки питания и интерфейсов связи, а также печатающее устройство; сенсорный дисплей закреплен на основном корпусе;

• - K3 100: в одном (основном) корпусе объединены ГПУ в виде платформы, устройство обработки, блоки питания и интерфейсов связи; сенсорный дисплей закреплен на основном корпусе; печатающее устройство объединено в одном (основном) корпусе или выполнено в отдельном корпусе.

- K3 Flex: функциональные узлы средства измерений выполнены в отдельных корпусах: ГПУ в виде платформы для отдельной установки или встраивания в рабочее место оператора (пользователя), объединенное с блоками питания и интерфейсов связи устройство обработки, сенсорный дисплей, печатающее устройство; функциональные узлы могут быть закреплены на стойке (каркасе);

K3 Flex I: функциональные узлы средства измерений выполнены в отдельных корпусах: объединенное с блоками питания и интерфейсов связи ГПУ в виде платформы для отдельной установки или встраивания в рабочее место оператора (пользователя), объединенное с сенсорным дисплеем устройство обработки, печатающее устройство; функциональные узлы могут быть закреплены на стойке (каркасе).

Средство измерений может содержать дополнительный дисплей отображения результатов измерений (закрепляемый на стойке или на основном корпусе), а также может быть оснащено периферийными устройствами, например, сканером штрих-кодов.

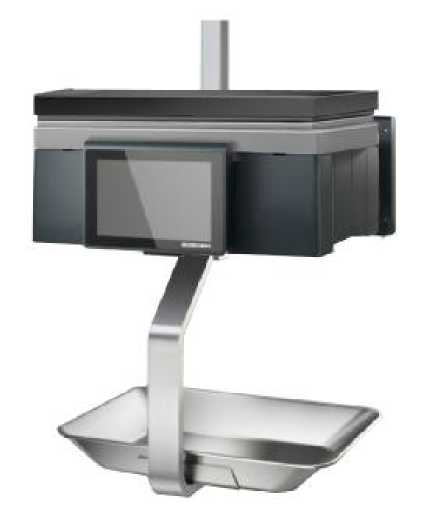

K3 400

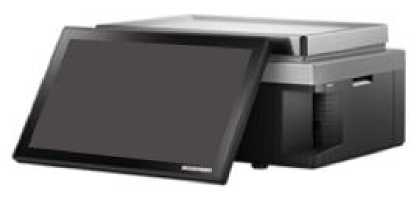

K3 100

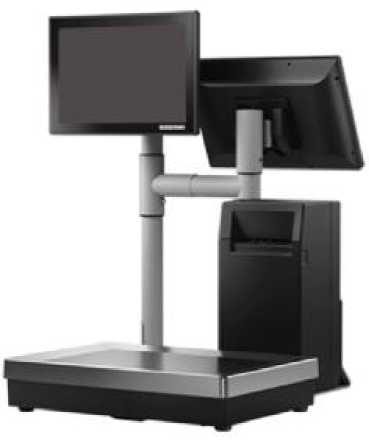

K3 Flex, K3 Flex I

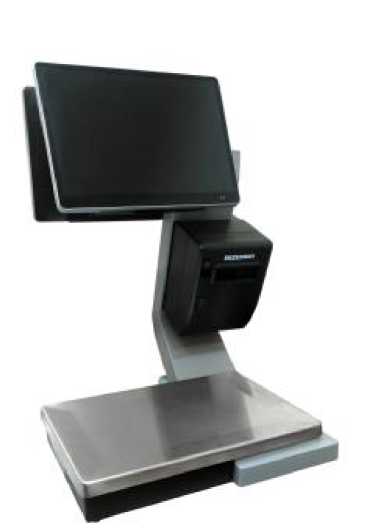

Рисунок 1 — Внешний вид средства измерений

Защита от несанкционированного доступа осуществляется с помощью пломбировки разрушаемой наклейкой или свинцовой пломбой (при наличии необходимой оснастки) винта крепления защитного кожуха переключателя регулировки (находится под съёмной платформой ГПУ).

Схема пломбировки представлена на рисунке 2.

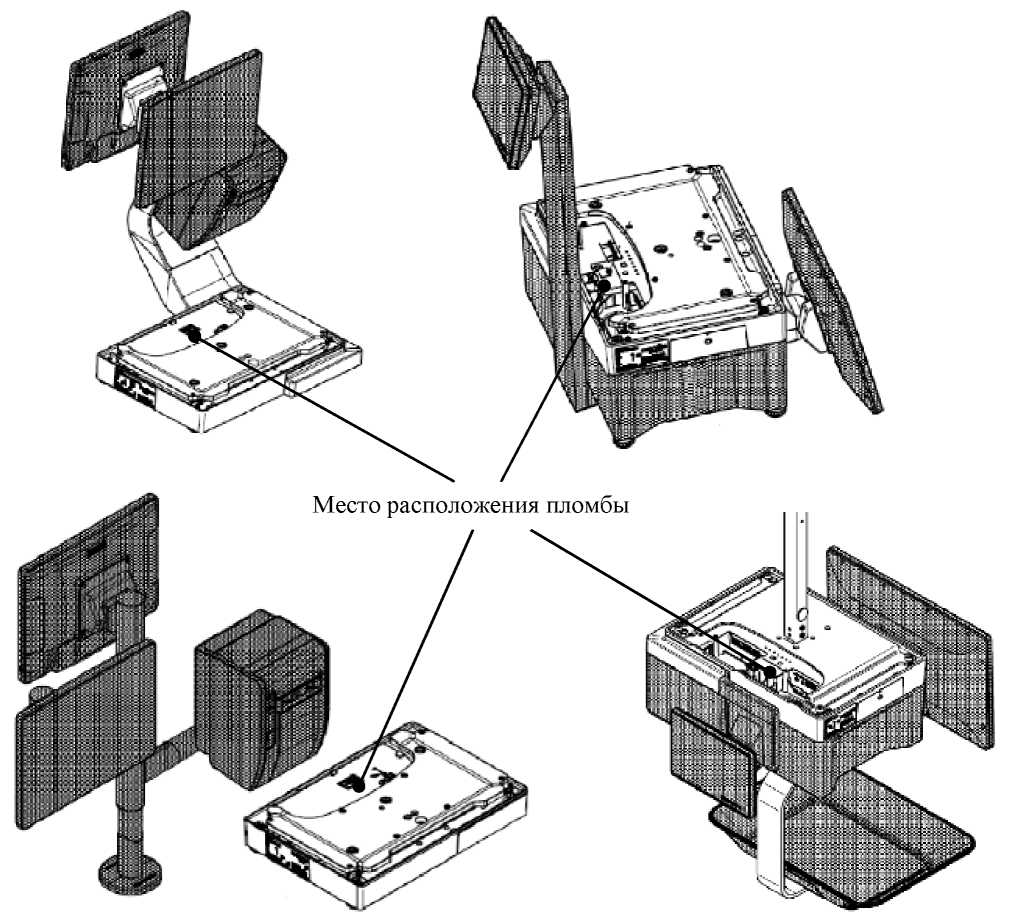

Рисунок 2 — Схема пломбировки

На маркировочной табличке средства измерений указываются (обозначаются) следующие основные данные (если применимо):

• - торговая марка изготовителя или его полное наименование;

• - обозначение типа/модификации;

• - класс точности;

• - максимальная нагрузка (однодиапазонные или многоинтервальные весы);

• - минимальная нагрузка;

• - поверочный интервал (однодиапазонные или многоинтервальные весы);

• - заводской (серийный) номер;

• - максимальный диапазон устройства предварительного задания значения массы тары/выборки массы тары;

• - особый диапазон температур;

• - знак утверждения типа.

Таблица 6 —

Таблица 2 — Метрологические характеристики

Таблица 3 — Метрологические характеристики однодиапазонных весов

Таблица 4 — Метрологические характеристики многоинтервальных весов

Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), указываются на маркировочной табличке средства измерений. Значения Max (Maxi), Min, e (ei) отображаются также на дисплее.

Таблица 5 — Основные технические характеристики
