Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы и информация о цене единицы массы объекта измерений используется для вычисления его стоимости. Результаты измерений и расчета стоимости отображаются в визуальной форме на дисплее, а также печатаются на этикетке.

Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1-2011 и состоит из следующих функциональных узлов:

• - грузоприемное устройство (далее - ГПУ) с одним весоизмерительным тензорезисторным датчиком (далее - датчик);

• - электронное устройство, представляющее собой встроенный в средство измерений промышленный компьютер, определяющий значение стоимости исходя из измеренного значения массы и реализующий функциональные возможности весов посредством встроенного программного обеспечения;

• - сенсорный дисплей, совмещающий функции показывающего устройства и клавиатуру управления средством измерений в исполнениях с различными размерами экрана;

• - печатающее устройство.

Средство измерений имеет интерфейсы передачи измерительной информации в виде цифрового электрического сигнала, может содержать дополнительный дисплей отображения результатов измерений, а также может быть оснащено периферийными устройствами, например, сканером штрих-кодов.

В зависимости от исполнения средства измерений их функциональные узлы выполнены либо в отдельных корпусах, либо объединены в одном корпусе с другими узлами:

• - KH II 800, KH II 800 SB, KH II 800 SV, KH II 800 SP: в одном (основном) корпусе объединены ГПУ и электронное устройство; сенсорный дисплей, дополнительный дисплей (при наличии) и печатающее устройство закреплены на стойке;

• - XC 800: в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство, сенсорный дисплей, дополнительный дисплей (при наличии) закреплены на стойке;

• - KH II 400, XC 400: в одном (основном) корпусе объединены электронное устройство, печатающее устройство, с прикрепленными к нему сенсорным дисплеем и дополнительным дисплеем (при наличии), ГПУ подвешено снизу корпуса;

• - XC 300: в одном корпусе объединены электронное устройство, печатающее устройство, с прикрепленными к нему сенсорным дисплеем, ГПУ представляет собой отдельный узел (платформу) размещаемую отдельно;

• - KH II 200: в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство, с прикрепленными к нему сенсорным дисплеем, дополнительный дисплей (при наличии) закреплен на стойке;

- KH II 100, XC 100: в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство, с прикрепленными к нему сенсорным дисплеем и дополнительным дисплеем (при наличии);

- KH II 100 B, KH II 100 G: в одном (основном) корпусе объединены электронное устройство, печатающее устройство с прикрепленными к нему сенсорным дисплеем и дополнительным дисплеем (при наличии), ГПУ представляет собой отдельный узел (платформу) размещаемую отдельно;

- K-Flex (также имеет обозначение KF или KF II): электронное устройство; сенсорный дисплей, дополнительный дисплей (при наличии), печатающее устройство выполнены в отдельных корпусах, которые могут крепиться на стойку. ГПУ представляет собой отдельный узел (платформу) размещаемую отдельно.

ГПУ, выполненные в виде отдельных узлов и размещаемых отдельно, имеют следующие исполнения (могут быть подключены к любым исполнениям весов как основное или дополнительное ГПУ, при этом работа встроенного ГПУ блокируется):

- Typ KF: ГПУ в виде платформы для настольного размещения (подключаются к исполнениям K-Flex и XC 300);

- Typ 18А (обозначается также LA 18A): ГПУ в виде платформы для настольного размещения (подключаются ко всем исполнениям KH II, K-Flex и XC 300);

- KScalePad: ГПУ в виде платформы для закрепления/встраивания в столешницу (подключаются к исполнениям K-Flex);

- iL Professional 150F/HY, iL Professional 350F/HY, iL Economy 300F/SP и iL Economy 300F/SP Type2: ГПУ в виде платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером (подключаются ко всем исполнениям KH II);

- Typ 150 Retail KF, Typ 350 Retail KF, iL Economy 300 Retail KF: ГПУ в виде платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером (подключаются к исполнениям K-Flex, XC 300);

- Typ 200 VE-K, iL Special 150T/SP: ГПУ в виде платформы для закрепления на стене со складывающейся платформой из нержавеющей стали (подключаются к исполнениям K-Flex);

- VSC280 KF, GSP H KF: переносные (нестационарные) машины для порционной нарезки (слайсеры) со встроеным ГПУ в виде платформы, могут быть оснащены дополнительным дисплеем или терминалом (подключаются к исполнениям K-Flex, XC 300).

Внешний вид средства измерений и (или ГПУ) представлен на рисунках 1 - 3.

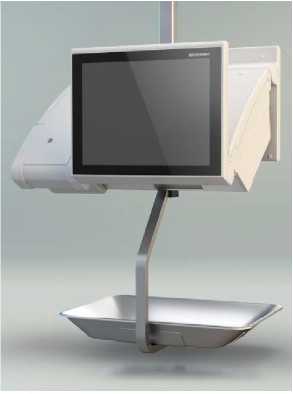

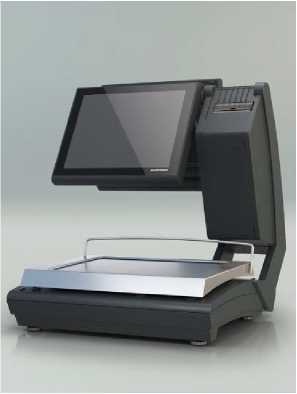

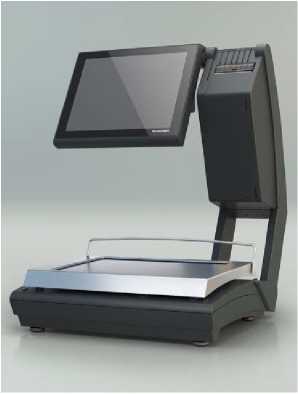

KH II 800, KH II 800 SB, KH II 800 SV   KH II 800 SP            KH II 400

Рисунок 1 - Внешний вид средства измерений

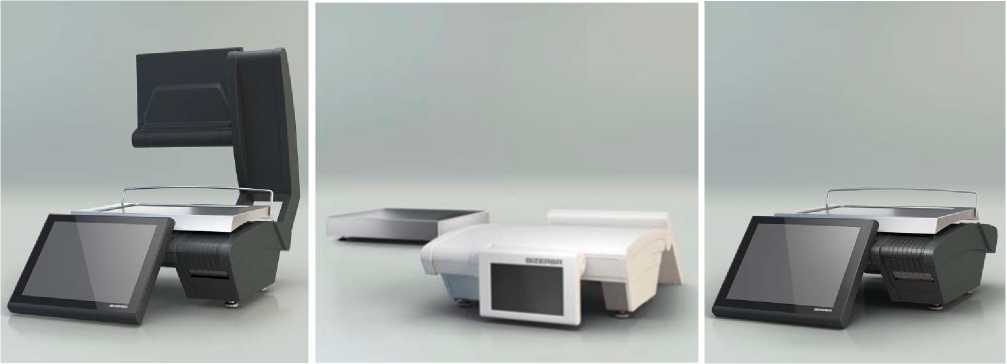

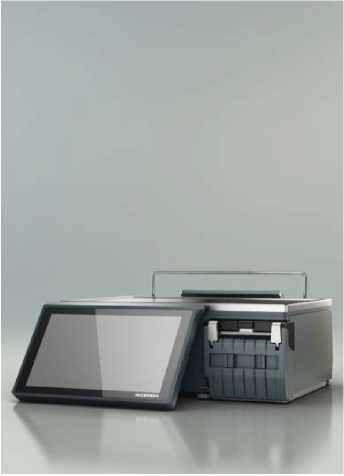

KH II 200

KH II 100 G

KH II 100

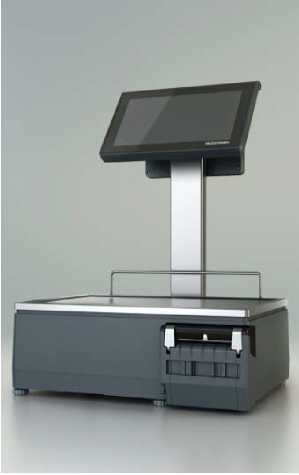

XC 800

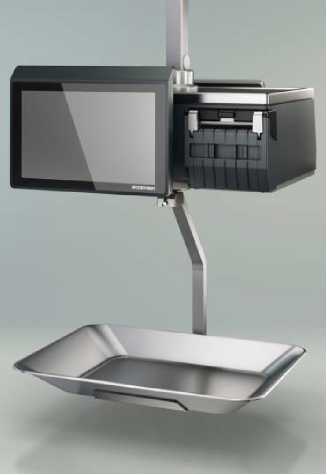

XC 400

XC 100

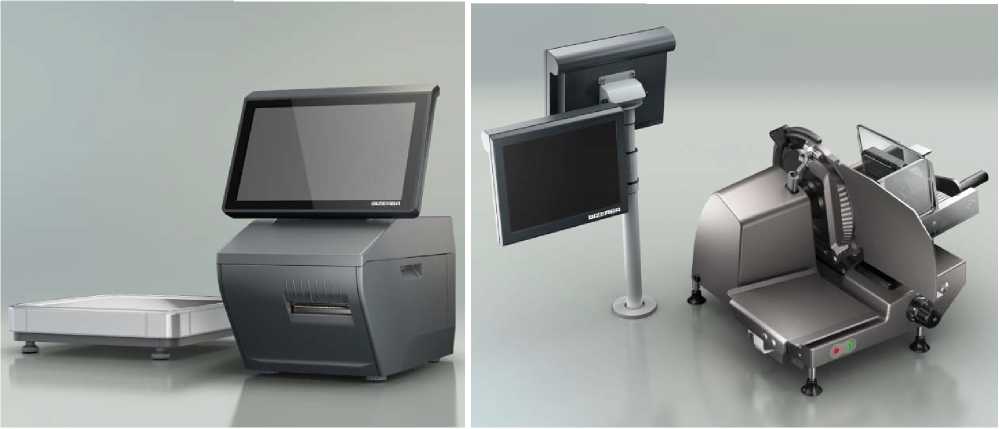

XC 300 c ГПУ Typ 18A K-Flex со слайсером VSC280 KF со встроенным ГПУ

Рисунок 2 - Внешний вид средства измерений

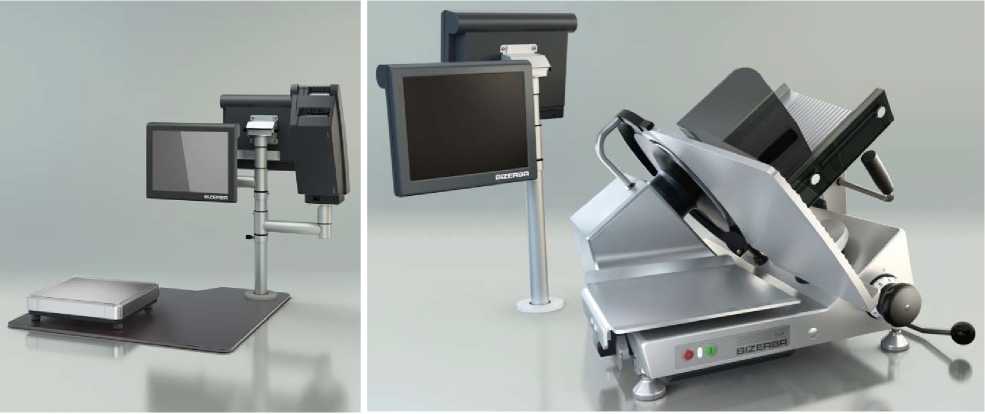

K-Flex с ГПУ Typ 18 A      K-Flex со слайсером GSP H Flex со встроенным ГПУ

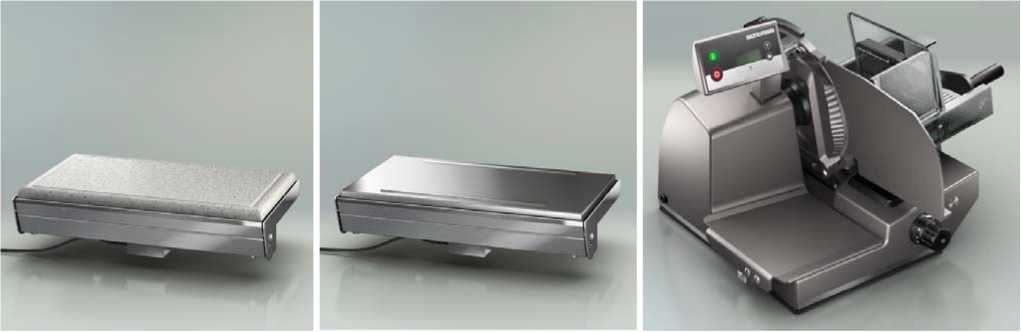

ГПУ KScalePad ГПУ KScalePad    Слайсер VSC280 KF с терминалом

Рисунок 3 - Внешний вид средства измерений (ГПУ)

Пломбировка для защиты от несанкционированного доступа осуществляется с помощью разрушаемой наклейки или свинцовой пломбы (при наличии необходимой оснастки) закрывающей винт крепления защитного кожуха весоизмерительного датчика и/или переключатель регулировки (находится под платформой или кожухом).

Схема пломбировки представлена на рисунках 4 - 10.

Место расположения

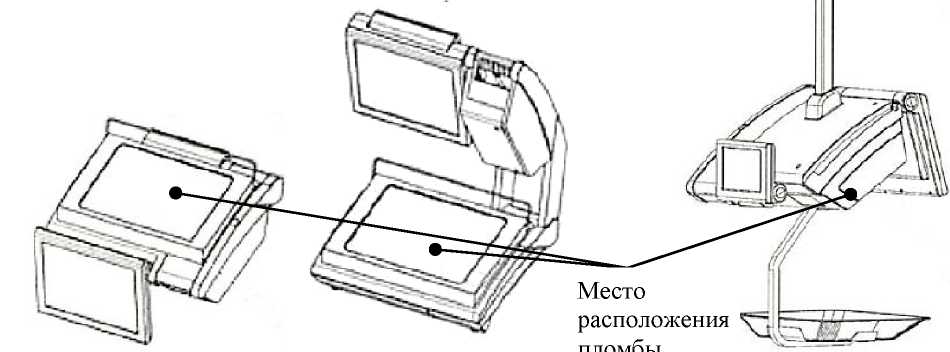

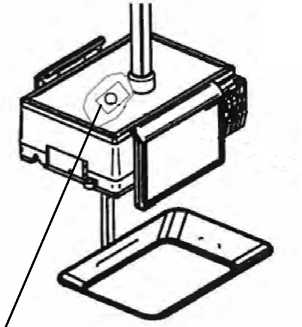

Рисунок 4 - Схема пломбировки весов KH II 100, KH 400, KH II 800

XC 400

Место расположения пломбы

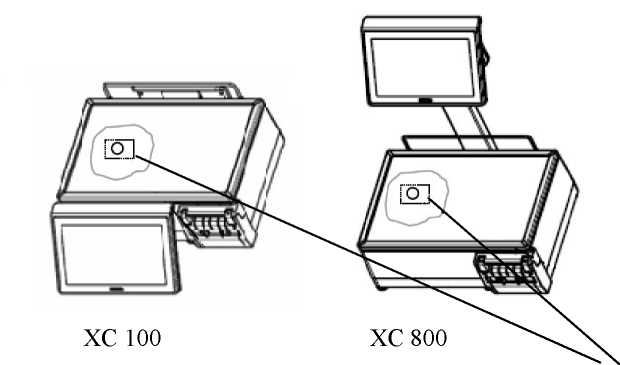

Рисунок 5 - Схема пломбировки весов XC 100, XC 400, XC 800

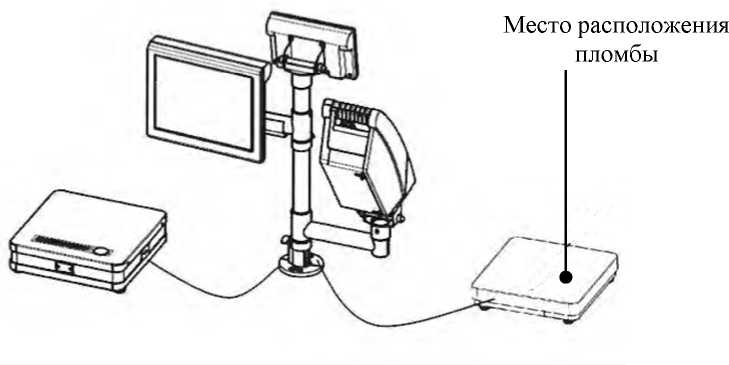

Рисунок 6 - Схема пломбировки исполнения K-Flex

Место расположения пломбы

Рисунок 7 - Схема пломбировки ГПУ исполнений Typ 18А, iL Professional 150F/HY или iL Professional 350F/HY

Место

расположения пломбы

Платформы исполнения

Typ 150 Retail KF или Typ 350 Retail KF

Место расположения пломбы

Рисунок 8 - Схема пломбировки ГНУ исполнений Typ KF, Typ 150 Retail KF или Typ 350 Retail KF

GSP H KF

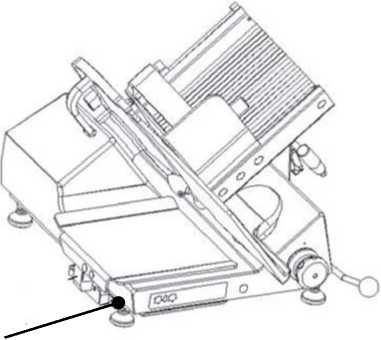

Рисунок 9 - Схема пломбировки слайсеров со встроеным ГПУ

Место

расположения

Typ 200 VE-K, iL Special 150T/SP

KScalePad

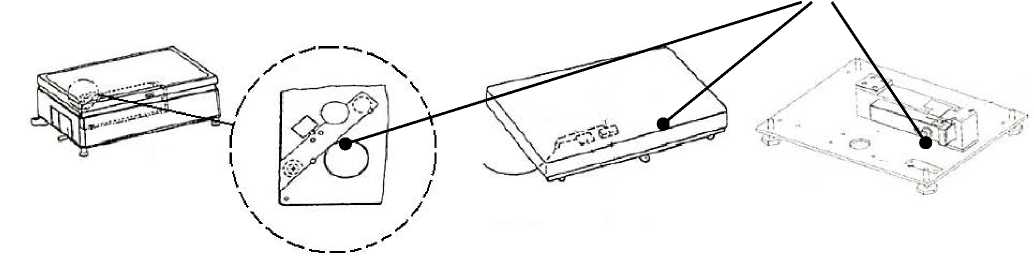

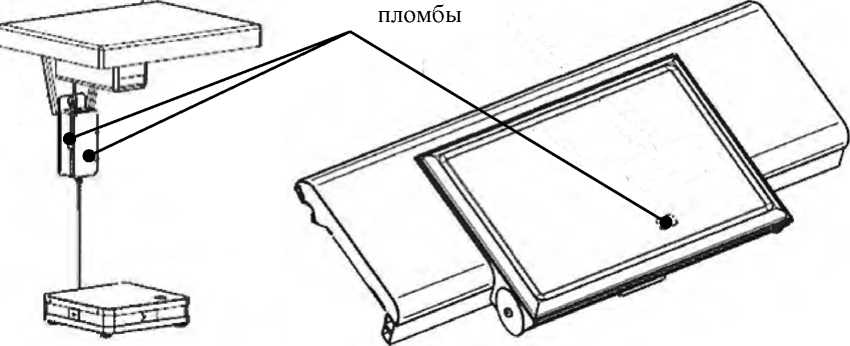

Рисунок 10 - Схема пломбировки ГПУ исполнения Typ 200 VE-K, iL Special 150T/SP и KScalePad

Таблица 13 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики однодиапазонных весов исполнений KH II 800

(SB, SV, SP), XC 800, KH II 400, XC 400, KH II 200, KH II 100, XC 100

Таблица 4 - Метрологические характеристики многоинтервальных весов исполнений KH II 800

Таблица 5 - Метрологические характеристики многоинтервальных весов исполнений KH II 800 (SB, SV, SP), KH II 400, KH II 200, KH II 100, XC 100, KF (II), XC 300 c подключенными внешними ГПУ исполнений Typ . KF, Typ 18А, KScalePad

Таблица 6 - Метрологические характеристики многоинтервальных весов исполнений KH II 100

G, KF (II), XC 300 c подключенными внешними ГПУ исполнений VSC280 KF, GSP H KF

Таблица 7 - Метрологические характеристики однодиапазонных весов исполнений KH II 800 (SB, SV, SP), KH II 400, KH II 200, KH II 100 (G), KF (II), XC 300 c подключенными внешними ГПУ исполнений iL Professional 150F/HY, iL Professional 350F/HY, Typ 150 Retail KF, Typ 350 Retail KF

Таблица 8 - Метрологические характеристики многоинтервальных весов исполнений KH II 800 (SB, SV, SP), KH II 400, KH II 200, KH II 100 (G), XC 300 c подключенными внешними ГПУ

Таблица 9 - Метрологические характеристики однодиапазонных весов исполнений KF (II),

XC 300 c подключенным внешним ГПУ исполнений iL Special 150T/SP, Typ 200 VE-K

Таблица 10 - Метрологические характеристики однодиапазонных весов исполнений KH II 800 (SB, SV, SP), KH II 400, KH II 200, KH II 100 (G), KF, XC 300 c подключенным внешним ГПУ исполнений iL Economy 300F/SP (iL Economy 300F/SP Type 2)

Таблица 11 - Метрологические характеристики многоинтервальных весов исполнений KH II 800 (SB, SV, SP), KH II 400, KH II 200, KH II 100 (G), KF, XC 300 c подключенным внешним ГПУ исполнений iL Economy 300F/SP (iL Economy 300F/SP Type 2), Economy 300 Retail KF

Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары указываются на маркировочной табличке средства измерений ( и/ или маркировочной табличке подключенного внешнего ГПУ). Значения Max (Maxi) Min, e (ei) отображаются также на дисплее средства измерений.

Таблица 12 - Основные технические характеристики
