Номер по Госреестру СИ: 76071-19
76071-19 ЯМР-релаксометры
(the minispec серий mq-one, mq, LF)
Назначение средства измерений:
ЯМР-релаксометры the minispec серий mq-one, mq, LF (далее - ЯМР-релаксометры) предназначены для измерений содержания компонентов в пробах сырья, продукции сельскохозяйственного, химического производств, фармацевтики, продуктах питания.
Внешний вид.
ЯМР-релаксометры
Рисунок № 1
Внешний вид.
ЯМР-релаксометры
Рисунок № 2
Внешний вид.
ЯМР-релаксометры
Рисунок № 3
Общие сведения
Дата публикации - 08.11.2019
Срок свидетельства - 13.09.2024
Номер записи - 173326
ID в реестре СИ - 816510
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серий mq-one, модель mq-one SFC Analyzer, модель mq-one Seed Analyzer XL, Без модификации, the minispec серий mq-one,(модель mq-one SFC Analyzer), the minispec серий mq-one, модель mq-one Seed Analyzer XL, The minispec серии LF мод. LF90II, mq-one SFC Analyzer, mq-one Seed Analyzer XL, mq -one SFC Analyzer, LF90II, cерии LF, мод.LF90II,
Производитель
Изготовитель - Фирма "Bruker BioSpin GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 4
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 392 дн.
Приказы РСТ, где упоминается данный тип СИ
№2138 от 2019.09.13 Об утверждении типов средств измерений
Наличие аналогов СИ: ЯМР-релаксометры (the minispec серий mq-one, mq, LF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
76071-19 ЯМР-релаксометры (the minispec серий mq-one, mq, LF) Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
76074-19 Релаксометры (iTMR-10) ООО "Магнитные системы и технологии" (РОССИЯ г.Екатеринбург) |
Все средства измерений ООО "Магнитные системы и технологии"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16733-04 01.01.2010 |
ЯМР-спектрометры высокого разрешения, AVANCE Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16733-05 01.01.2011 |
ЯМР-спектрометры, AVANCE Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16733-09 09.02.2020 |
ЯМР-спектрометры, AVANCE Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
21684-09 09.02.2020 |
ЭПР-спектрометры, e-scan Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27692-04 01.10.2009 |
ЭПР-спектрометры, Elexsys Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27692-09 09.02.2020 |
ЭПР-спектрометры, Elexsys Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27693-04 01.10.2009 |
ЭПР-спектрометры, EMX Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27693-09 09.02.2020 |
ЭПР-спектрометры, EMX, мод. EMX micro, EMX plus Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
76071-19 13.09.2024 |
ЯМР-релаксометры, the minispec серий mq-one, mq, LF Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Релаксометры (iTMR-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 5 | 3 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Релаксометры (iTMR-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
6280 | 6633 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
6635 | 6633 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
6984 | 6633 |
Программное обеспечение
ЯМР-релаксометры оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или принтер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО ЯМР-релаксометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для серии | |
|
mq |
mq-one, LF | |
|
Идентификационное наименование ПО |
the minispec |
minispec Plus |
|
Номер версии ПО (идентификационный номер) ПО |
не ниже 3.0.0 Rev 0 |
не ниже 4.0.1 |
|
Цифровой идентификатор ПО |
- | |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель ЯМР-релаксометров методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ЯМР-релаксометрам the minispec серий mq-one, mq, LF
Техническая документация фирмы «Bruker BioSpin GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 21-251-2019 «ГСИ. ЯМР-релаксометры the minispec серий mq-one, mq, LF. Методика поверки», утвержденному ФГУП «УНИИМ» 15.04.2019 г.
Основные средства поверки:
-
- весы лабораторные I (специального) класса точности по ГОСТ OIML R 76-1-2011, НПВ=220 г (рег. № 44573-10);
-
- весы лабораторные I (специального) класса точности по ГОСТ OIML R 76-1-2011, НПВ=1100 г (рег. № 20325-06);
-
- цетан эталонный по ГОСТ 12525-85, массовая доля гексадекана не менее 98 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ЯМР-релаксометров с требуемой точностью.
Знак поверки наносится на переднюю панель ЯМР-релаксометров.
Изготовитель
Фирма «Bruker BioSpin GmbH», ГерманияАдрес: Silberstreifen 4, 76287, Rheinstetten, Germany
Телефон/факс: +49 721 51610
Web-сайт: www.bruker. com
E-mail: info@bruker. com
Заявитель
Общество с ограниченной ответственностью «Спектранта» (ООО «Спектранта») ИНН 7705558502
Адрес: 127106, г. Москва, Алтуфьевское шоссе, д. 1, этаж 3, оф. 325 Телефон/факс: +7 (495) 729-08-30
Web-сайт: www.spectrante.ru
E-mail: info@spectrante.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия ЯМР-релаксометров основан на явлении ядерного магнитного резонанса - резонансного поглощения энергии электромагнитного поля веществом, обусловленного ядерным парамагнетизмом. Исследуемый образец помещается в сильное поле постоянного магнита, на которое накладывается более слабое радиочастотное поле. Измеряемой величиной является интенсивность и скорость спада сигнала ЯМР протонов образца. По скорости спада сигнала ЯМР определяются времена продольной и поперечной релаксации, являющиеся качественной характеристикой вещества. Содержание компонентов в пробе определяется по градуировочным зависимостям между интенсивностью сигнала ЯМР и содержанием компонента в образце для градуировки.
Конструктивно ЯМР-релаксометры представляют собой лабораторные настольные приборы, состоящие из блока магнита, содержащего магнитную систему и датчик, блока управляющей электроники. По заказу ЯМР-релаксометры поставляются с персональным компьютером, блоком градиента магнитного поля, блоком нагрева/охлаждения проб, автосамплером.
ЯМР-релаксометры выпускаются трех серий: mq-one (модели mq-one Hydrogen Analyzer, mq-one Polymer Analyzer, mq-one Seed Analyzer, mq-one Seed Analyzer XL, mq-one SFC Analyzer, mq-one Spin Finish Analyzer, mq-one Fat Analyzer), mq (модели mq7.5 NMR Analyzer, mq10 NMR Analyzer, mq20 NMR Analyzer, mq40 NMR Analyzer, mq60 NMR Analyzer), LF (модели LF50, LF65, LF90II, LF110). Между собой серии ЯМР-релаксометров различаются конструктивно: в серии mq-one все компоненты ЯМР-релаксометра собраны в одном корпусе, в сериях mq и LF блок управляющей электроники вынесен отдельно от блока магнита. Внутри серий модели различаются по метрологическим и техническим характеристикам, по целевым объектам анализа.
Общий вид средств измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
Пломбирование ЯМР-релаксометров не предусмотрено.
/-------------------------\
А/Трр'гп HQHPrpniTa

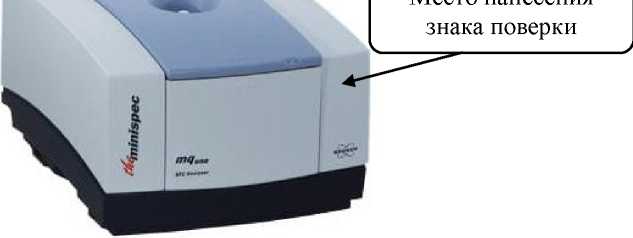

а) ЯМР-релаксометры the minispec серии mq-one

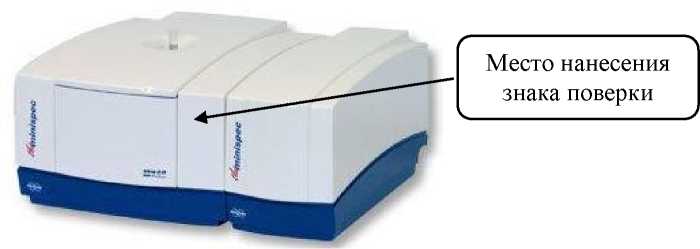

б) ЯМР-релаксометры the minispec серии mq
/---------------------\

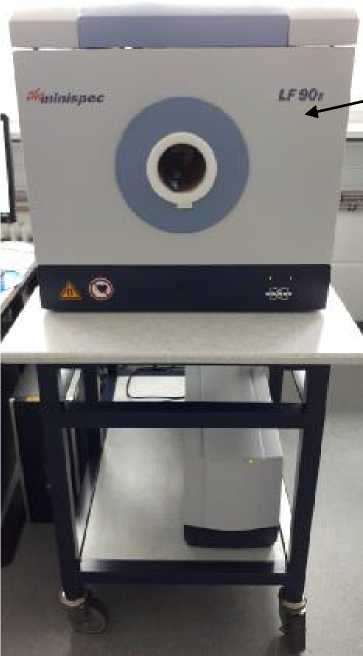

Место нанесения ч_________________________/ в) ЯМР-релаксометры the minispec серии LF
Рисунок 1 - Общий вид ЯМР-релаксометров the minispec серий mq-one, mq, LF, обозначение места нанесения знака поверки
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
ЯМР-релаксометр the minispec серий mq-one, mq, LF |
mq-one Hydrogen Analyzer mq-one Polymer Analyzer mq-one Seed Analyzer mq-one Seed Analyzer XL mq-one SFC Analyzer mq-one Spin Finish Analyzer mq-one Fat Analyzer mq7.5 NMR Analyzer mq10 NMR Analyzer mq20 NMR Analyzer mq40 NMR Analyzer mq60 NMR Analyzer LF50 LF65 LF90II LF110 |
1 шт . |
|
Персональный компьютер |
ПК |
по заказу |
|
Блок градиента магнитного поля |
- |
по заказу |
|
Блок нагрева/охлаждения проб |
- |
по заказу |
|
Автосамплер |
- |
по заказу |
|
Программное обеспечение |
the minispec/ minispec Plus |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Руководство пользователя minispec Plus |
РП |
1 экз. |
|
Методика поверки |
МП 21-251-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики ЯМР-релаксометров the minispec
серии mq-one
|
Наименование характеристики |
Значения для модели | ||||||
|
mq-one Hydrogen Analyzer |
mq-one Polymer Analyzer |
mq-one Seed Analyzer |
mq-one Seed Analyzer XL |
mq-one SFC Analyzer |
mq-one Spin Finish Analyzer |
mq-one Fat Analyzer | |
|
Предел обнаружения, %, не более1-* |
0,1 |
0,5 |
0,1 |
0,5 |
0,1 | ||
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой доли компонентов, % |
1,0 | ||||||
Значение нормировано для цетана (гексадекана).
|
Наименование характеристики |
Значения для модели | ||||
|
mq7.5 NMR Analyzer |
mq10 NMR Analyzer |
mq20 NMR Analyzer |
mq40 NMR Analyzer |
mq60 NMR Analyzer | |
|
Предел обнаружения, %, не более1-* |
0,1 |
0,5 | |||
|
Предел допускаемого относительного среднего квадратического отклонения результата измерений массовой доли компонентов, % |
1,0 | ||||
|
1) Значение нормировано для цетана (гексадекана). | |||||
Таблица 4 - Метрологические характеристики ЯМР-релаксометров the minispec серии LF
|
Наименование характеристики |
Значения для модели | |||
|
LF50 |
LF65 |
LF90II |
LF110 | |
|
Предел обнаружения, %, не более1) |
0,1 | |||
|
Предел допускаемого относительного среднего квадратического отклонения результата измерений массовой доли компонентов, % |
1,0 | |||
|
1) Значение нормировано для цетана (гексадекана). | ||||
|
Наименование характеристики |
Значения для модели | ||||||
|
mq-one Hydrogen Analyzer |
mq-one Polymer Analyzer |
mq-one Seed Analyzer |
mq-one Seed Analyzer XL |
mq-one SFC Analyzer |
mq-one Spin Finish Analyzer |
mq-one Fat Analyzer | |
|
Рабочая частота, МГц |
20 |
10 |
7,5 |
20 | |||
|
Индукция постоянного магнита, Тл |
0,47 |
0,23 |
0,17 |
0,47 | |||
|
Динамический диапазон приемника, дБ |
от 40 до 119 | ||||||
|
Параметры электрического питания:
|
от (100±11) до (220±22) 50/60 | ||||||
|
Потребляемая мощность, В •А, не более |
180 | ||||||
|
Габаритные размеры, мм, не более
|
330 500 650 | ||||||
|
Масса, кг, не более |
130 |
150 |
95 |
130 | |||
|
Условия эксплуатации:
|
от +18 до +28 80 (без конденсации) | ||||||
|
Наименование характеристики |
Значения для модели | ||||
|
mq7.5 NMR Analyzer |
mq10 NMR Analyzer |
mq20 NMR Analyzer |
mq40 NMR Analyzer |
mq60 NMR Analyzer | |
|
Рабочая частота, МГц |
7,5 |
10 |
20 |
40 |
60 |
|
Индукция постоянного магнита, Тл |
0,17 |
0,23 |
0,47 |
0,94 |
1,41 |
|
Динамический диапазон приемника, дБ |
от 40 до 119 | ||||
|
Параметры электрического питания:
|
от (100±11) до (220±22) 50/60 | ||||
|
Потребляемая мощность, В •А, не более |
300 | ||||
|
Габаритные размеры, мм, не более
|
330 750 650 | ||||
|
Масса, кг, не более |
155 |
135 |
160 |
145 | |
|
Условия эксплуатации:
|
от +18 до +28 80 (без конденсации) | ||||
|
Значения для модели | ||||
|
Наименование |
LF50 |
LF65 |
LF90II |
LF110 |
|
характеристики | ||||
|
Рабочая частота, МГц |
7,5 |
6,2 |
5,7 | |
|
Индукция постоянного | ||||
|
магнита, Тл |
0,17 |
0,15 |
0,13 | |
|
Динамический диапазон | ||||
|
приемника, дБ |
от 40 до 119 | |||
|
Параметры электрического | ||||
|
питания: | ||||
|
- напряжение переменного | ||||
|
тока, В |
от (100±11) до (220±22) | |||
|
- частота переменного тока, | ||||
|
Гц |
50/60 | |||
|
Потребляемая мощность, В •А, не более |
300 |
450 | ||
|
Габаритные размеры, мм, не более | ||||
|
- высота |
330 |
1500 | ||
|
- ширина |
750 |
700 | ||
|
- длина |
650 |
1050 | ||
|
Масса, кг, не более |
155 |
160 |
350 |
420 |
|
Условия эксплуатации: - температура окружающей | ||||
|
среды, °C |
от +18 до +28 | |||
|
- относительная влажность, | ||||
|
%, не более |
80 (без конденсации) | |||
