Номер по Госреестру СИ: 27692-09
27692-09 ЭПР-спектрометры
(Elexsys)
Назначение средства измерений:
ЭПР-спектрометры ELEXSYS (далее - спектрометры) предназначены для измерения спектров электронных переходов в веществах и материалах в твердой и жидкой фазе, сырье и продукции химического производства, фармацевтики, металлургии, полупроводниковой промышленности, биологических системах и т.д.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.02.2020
Номер записи - 112001
ID в реестре СИ - 334401
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Bruker BioSpin GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№164 от 2015.02.09 О продлении срока действия свидетельства об утверждении типа средств измерений
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: ЭПР-спектрометры (Elexsys)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruker BioSpin GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16733-04 01.01.2010 |
ЯМР-спектрометры высокого разрешения, AVANCE Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16733-05 01.01.2011 |
ЯМР-спектрометры, AVANCE Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16733-09 09.02.2020 |
ЯМР-спектрометры, AVANCE Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
21684-09 09.02.2020 |
ЭПР-спектрометры, e-scan Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27692-04 01.10.2009 |
ЭПР-спектрометры, Elexsys Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27692-09 09.02.2020 |
ЭПР-спектрометры, Elexsys Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
27693-04 01.10.2009 |
ЭПР-спектрометры, EMX Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
2 года | |
|
27693-09 09.02.2020 |
ЭПР-спектрометры, EMX, мод. EMX micro, EMX plus Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
76071-19 13.09.2024 |
ЯМР-релаксометры, the minispec серий mq-one, mq, LF Фирма "Bruker BioSpin GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Кто поверяет ЭПР-спектрометры (Elexsys)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки ЭПР-спектрометры (Elexsys)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены единым программным обеспечением Xepr, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
Таблица -1. Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Xepr |
|
Номер версии (идентификационный номер) |
2.6b.84 |
|
ПО |
и выше |
|
Цифровой идентификатор ПО |
3daa249c5b6b9a3b2c12ad2550897e62 для файла Xepr |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при нормировании последних.

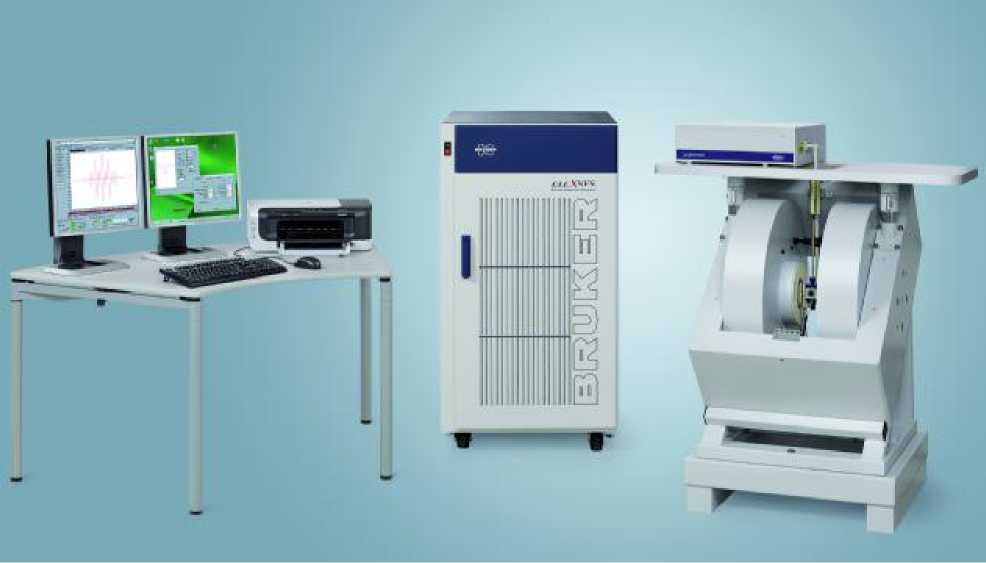

Внешний вид спектрометров приведен на рис. 1.
Рис. 1. Внешний вид ЭПР-спектрометров ELEXSYS.
Пломбирование
Рис. 2. Место опломбирования ЭПР-спектрометров ELEXSYS.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и на переднюю часть корпуса приборов .
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений изложены в документе «ЭПР -спектрометр ELEXSYS. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ЭПР-спектрометрам ELEXSYSГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
Техническая документация компании «Bruker BioSpin GmbH», Германия.
Поверка
ПоверкаПоверка проводится в соответствии с документом МП 27692-09 «ЭПР-спектрометры ELEXSYS. Методика поверки», утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» в декабре 2009 г.
Основные средства поверки:
- кристаллический 1,3 бис-дифенилен-2-фенил аллил (BDPA);
- весы лабораторные по ГОСТ 24101-2001;
- набор пипеток по ГОСТ 20292-74;
- колбы по ГОСТ 1770-74.
Спектрометры представляют собой стационарные автоматизированные приборы.
Принцип действия спектрометров основан на явлении электронного парамагнитного резонанса - резонансного поглощения энергии электромагнитных волн веществом в сильном магнитном поле вследствие электронного парамагнетизма. Исследуемый образец помещается в микроволновый резонатор, находящийся в искусственно создаваемом магнитном поле. Микроволновый генератор (мост) содержит диод Ганна в качестве источника микроволнового излучения, а также датчик, измеряющий степень поглощения излучения в образце в зависимости от изменяемой индукции магнитного поля. Полученная зависимость является ЭПР-спектром исследуемого образца.
Спектрометры оснащаются магнитами различных конфигураций, в зависимости от требуемого размера воздушного зазора и максимально достижимого значения индукции магнитного поля (потребляемой мощности).
Микроволновый мост выполняется в двух конфигурациях: для измерений в непрерывном и импульсном режимах, а также может дополняться приставками, расширяющими диапазон частот микроволнового излучения.
Температурные приставки в комплекте с оборудованием для термостатирования позволяют проводить измерения при температуре исследуемого образца выше и ниже комнатной.
Модельный ряд спектрометров:
-
- E 500 - представляет собой спектрометр для непрерывного режима измерений, комплектуемый несверхпроводящим электромагнитом, обеспечивающим в зазоре максимальное магнитное поле от 0,64 до 1,95 Тл в зависимости от конфигурации. Стандартный микроволновый мост X-диапазона (9,1 ... 9,9 ГГц) может дополняться приставками для диапазонов L (0,7 ... 1,5 ГГц), S (2,6 ... 3,4 ГГц), K (23,6 ... 24,4 ГГц) и Q (33,6 . 34,4 ГГц).
-
- E 540 - представляет собой спектрометр для ЭПР-томографии (визуализации ЭПР в 3-х измерениях), комплектуемый несверхпроводящим электромагнитом и микроволновым мостом для работы в диапазонах L, S и X.
-
- E 560 - в дополнение к функциональности E 500 позволяет измерять спектры двойного электронно-ядерного резонанса.
-
- E 580 - в дополнение к функциональности E 560 позволяет проводить измерения в импульсном режиме с Фурье-обработкой спектра поглощения.
-
- E 600 - спектрометр для непрерывного режима измерений комплектуется сверхпроводящим магнитом (магнитное поле до 6 Тл) и микроволновой приставкой для W-диапазона (93,6 ... 94,4 ГГц).
-
- E 660 - в дополнение к функциональности E 600 позволяет измерять спектры двойного электронно-ядерного резонанса.
-
- E 680 - в дополнение к функциональности E 660 позволяет проводить измерения в импульсном режиме с Фурье-обработкой спектра поглощения.
-
- E 780 - спектрометр для непрерывного и импульсного (с Фурье-обработкой спектра поглощения) режимов измерений комплектуется сверхпроводящим магнитом (магнитное поле до 12 Тл) и микроволновой приставкой для J-диапазона (262,6 ... 263,4 ГГц).
Спектрометры выполнены в виде напольных приборов, состоящих из магнита, микроволнового моста, блока питания, блока охлаждения, блока обработки информации (консоли).
Управление процессом измерений осуществляется посредством внутреннего контроллера в консоли и PC-совместимого компьютера, оснащенного специальным программным обеспечением.
Программное обеспечение реализуется в операционной среде Linux. Оно позволяет осуществлять настройку прибора и контроль его состояния, задавать параметры измерения, обрабатывать полученную спектральную информацию, представлять ее в виде спектров, графиков, тестовых файлов и т.д., а также сохранять и печатать результаты.
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает в себя:
|
Наименование |
Примечание |
|
ЭПР-спектрометр | |
|
Магниты |
В том числе по заказу |
|
Компьютер | |
|
Принтер | |
|
Программное обеспечение | |
|
Комплект инструментов | |
|
Руководство по эксплуатации на русском языке | |
|
Методика поверки | |
|
Комплект запасных частей и расходных материалов |
По заказу |
|
Оборудование для термостатирования образца |
По заказу |
|
Приставки для расширения диапазона частот микроволнового моста |
По заказу |
|
Оборудование для высокоточного измерения индукции магнитного поля |
По заказу |
|
Модель |
E 500 |
E 540 |
E 560 |
E 580 |
E 600 |
E 660 |
E 680 |
E 780 |
|
Максимальная индукция магнитного поля, Тл |
0,64 ... 1,75 |
0,64 ... 1,75 |
0,64 ... 1,75 |
0,64 ... 1,75 |
6,0 |
6,0 |
6,0 |
12,0 |
|
Воздушный зазор между обкладками несверхпроводящего магнита, мм |
56 ... 100 |
56 . 100 |
56 . 100 |
56 . 100 |
56 . 100 |
56 . 100 | ||
|
Пределы допускаемой относительной погрешности измерений индукции магнитного поля, % |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
Максимальное отношение сигнал/шум при измерении 0.0003% парамагнитных частиц в KCl в непрерывном режиме |
3000:1 |
3000:1 |
3000:1 |
3000:1 |
3000:1 |
3000:1 | ||
|
Диапазоны рабочих частот микроволнового моста с дополнительными приставками (L = 0,8 - 1,3; S = 3,4 - 3,8; X = 9,1 - 9,9; K = 23,6 - 24,4; Q = 33,6 - 34,4; W = 93,6 - 94,4; J = 262,6 - 263,4 ГГц): |
L, S, X, K, Q |
L, S, X |
X, Q |
L, S, X, K, Q |
W |
W |
L, S, X, K, Q, w |
L, S, X, K, Q, w, J |
|
Импульсный режим с Фурье-обработкой спектра |
- |
- |
- |
+ |
- |
- |
+ |
+ |
|
Стационарный режим двойного электронно-ядерного резонанса |
- |
- |
+ |
+ |
- |
+ |
+ |
+ |
|
Модель |
E 500 |
E 540 |
E 560 |
E 580 |
E 600 |
E 660 |
E 680 |
E 780 | ||||||||
|
Импульсный режим двойного электронно-ядерного резонанса |
- |
- |
- |
+ |
- |
- |
+ |
+ | ||||||||
|
Импульсный режим двойного электрон-электронного резонанса |
+ |
+ |
+ | |||||||||||||
|
Визуализация ЭПР (томография) |
- |
+ |
- |
- |
- |
- |
- |
- | ||||||||
|
Быстрое сканирование |
+ |
+ |
+ |
+ |
- |
- |
- |
- | ||||||||
|
Диапазоны изменения температуры образцов, К -приставка ER 4112HV |
3,8 |
300 |
3,8 . |
300 |
3,8 |
300 |
3,8 . |
300 |
3,8 . |
300 |
3,8 . |
300 |
3,8 . |
300 |
3,8 . |
300 |
|
-приставка ER 4131VT |
100 |
. 600 |
100 . |
600 |
100 |
. 600 |
100 . |
600 |
100 . |
600 |
100 . |
600 |
100 . |
600 |
100 . |
600 |
|
Точность поддержания температуры образца, К |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 | ||||||||
|
Требования к системе энергоснабжения: -количество фаз |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 | ||||||||
|
-линейное напряжение, В |
380 +10%/-15% |
380 +10%/-15% |
380 +10%/-15% |
380 +10%/-15% |
380 +10%/-15% |
380 +10%/-15% |
380 +10%/-15% |
380 +10%/-15% | ||||||||
|
-частота, Гц |
50±1 |
50±1 |
50±1 |
50±1 |
50±1 |
50±1 |
55±1 |
50±1 | ||||||||
|
-ток, А |
40 . |
80 |
30 |
40 . |
80 |
40 . |
80 |
20 |
20 |
60 . |
100 |
60 . |
100 | |||
|
Максимальная потребляемая мощность, кВА |
8,2 .. |
35,1 |
8,1 |
8,2 .. |
35,1 |
8,2 .. |
36,5 |
4,4 |
4,8 |
12,5 . |
38,8 |
12,5 . |
. 38,8 | |||
|
Модель |
E 500 |
E 540 |
E 560 |
E 580 |
E 600 |
E 660 |
E 680 |
E 780 |
|
Максимально возможные для данной модели габаритные | ||||||||
|
размеры, см: -несверхпроводящий магнит |
110x156x14 7 |
97x110x128 |
110x156x14 7 |
110x156x14 7 |
110x156x14 7 |
110x156x14 7 | ||
|
-сверхпроводящий магнит |
- |
- |
- |
86x86x189 |
86x86x189 |
86x86x189 |
86x86x189 |
86x86x189 |
|
-мост |
49x 49x 16 |
49x 49x 16 |
49x 49x 16 |
61x80x19 |
61x80x19 |
61x80x19 |
61x80x19 |
61x80x19 |
|
-консоль |
82x69x130 |
82x131x130 |
82x131x130 |
82x131x130 |
82x131x130 |
82x131x130 |
82x131x130 |
82x131x130 |
|
-блок питания |
78x60x142 |
78x60x142 |
78x60x142 |
78x60x142 |
78x60x142 |
78x60x142 |
78x60x142 |
78x60x142 |
|
-блок охлаждения |
98x77x156 |
98x77x156 |
98x77x156 |
98x77x156 |
98x77x156 |
98x77x156 |
98x77x156 |
98x77x156 |
|
Максимально возможная для данной модели масса, кг: | ||||||||
|
-несверхпроводящий магнит |
2900 |
1700 |
2900 |
2900 |
- |
- |
2900 |
2900 |
|
-сверхпроводящий магнит |
- |
- |
- |
- |
700 |
700 |
700 |
700 |
|
-мост |
30 |
30 |
30 |
45 |
45 |
45 |
45 |
45 |
|
-консоль |
180 |
410 |
200 |
290 |
360 |
360 |
360 |
360 |
|
-блок питания |
370 |
370 |
370 |
370 |
370 |
370 |
370 |
370 |
|
-блок охлаждения |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
|
Условия эксплуатации: | ||||||||
|
-температура, °C |
+18 ... +30 |
+18 . +30 |
+18 . +30 |
+18 . +30 |
+18 . +30 |
+18 . +30 |
+18 . +30 |
+18 . +30 |
|
-влажность (без конд.), % |
20 ... 60 |
20 . 60 |
20 . 60 |
20 . 60 |
20 . 60 |
20 . 60 |
20 . 60 |
20 . 60 |
|
Условия транспортирования и хранения: | ||||||||
|
-температура, °C |
-20 . +40 |
-20 . +40 |
-20 . +40 |
-20 . +40 |
-20 . +40 |
-20 . +40 |
-20 . +40 |
-20 . +40 |
|
-влажность (без конд.), % |
20 . 80 |
20 . 80 |
20 . 80 |
20 . 80 |
20 . 80 |
20 . 80 |
20 . 80 |
20 . 80 |
|
Срок службы, лет |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
