Принцип действия стендов заключается в создании известной нагрузки на ведущих колесах испытуемого КТС с помощью электродинамических тормозов (ЭДТ) при измерении скорости вращения колес КТС. При этом происходит измерение электрических сигналов, поступающих с датчиков числа оборотов ходовых роликов и датчиков усилия, прикладываемого от колёс КТС к ходовым роликам стенда. Измеренные сигналы поступают в процессор электронной системы стенда, где происходит их обработка и вычисление линейной скорости движения КТС и тягового усилия. Из полученных величин линейной скорости и тягового усилия в процессоре стенда выполняется расчёт мощности и крутящего момента двигателя КТС в различных режимах его работы.

Стенды состоят из роликового агрегата, коммуникационного пульта и калибровочного приспособления.

Роликовый агрегат представляет собой систему нагружаемых роликов с электродинамическими тормозами и электроприводом, расположенных на фиксированном расстоянии друг от друга. Роликовый агрегат включает в себя датчики частоты вращения, одно или два электромагнитных тормозных устройства, имеющих статор, корпус которого опирается на силоизмерительный тензорезисторный датчик, предназначенный для измерений тягового усилия.

Коммуникационный пульт представляет собой монтажную стойку, внутри которой расположена вычислительная система, состоящая из блока питания, микропроцессорного блока, жидкокристаллического монитора и клавиатуры.

Калибровочное приспособление используется при выполнении операций поверки (калибровки) стендов и состоит из рычага, на котором нанесены контрольные метки, и набора контрольных грузов номиналом 30 кг.

Стенды выпускаются в 13 модификациях:

• -      серия LPS имеет четыре модификации: LPS 3000 R 100/1, LPS 3000 R 100/2,

LPS 3000 R 200/1 и LPS 3000 R 200/2;

• -      серия FPS имеет две модификации: FPS 2700 и FPS 5500;

• -     серия MSR имеет семь модификаций: MSR 400, MSR 500/1, MSR 500/2,

MSR 500/3, MSR 500/4, MSR 1000 и MSR 1050.

Стенды серии LPS комплектуются различными роликовыми агрегатами:

• - модификации LPS 3000 R100/1 и LPS 3000 R100/2 выполнены с роликами для легковых автомобилей и автомобилей, созданных на их базе, а также микроавтобусов и фургонов с одним или двумя вихревыми тормозами;

• - модификации LPS 3000 R200/1, LPS 3000 R200/2 - с роликами для легковых автомобилей и автомобилей, созданных на их базе, а также микроавтобусов и фургонов, грузовых автомобилей и автобусов с двумя вихревыми тормозами, выполненными в виде неразделённого или разделённого роликового агрегата.

Модификации стендов LPS 3000 R200/1 и LPS 3000 R200/2 могут комплектоваться усиленными электродинамическими тормозами.

Стенды серии FPS предназначены для функциональной проверки технических характеристик легковых автомобилей и автомобилей, созданных на их базе, а также микроавтобусов и фургонов с приводом на одну ось и выполнены с цельными роликовыми агрегатами для одной оси. Модификации стендов серии FPS отличаются друг от друга техническими характеристиками.

Стенды серии MSR представляют собой полноприводные колёсные мощностные стенды с цельными роликовыми агрегатами для каждой оси. Модификации стендов серии MSR. отличаются друг от друга техническими характеристиками. Конструктивно стенды колесные роликовые мощностные устроены следующим образом:

-серия LPS для легковых автомобилей и автомобилей, созданных на их базе, а также микроавтобусов и фургонов состоит из одного или двух неразделённых роликовых агрегатов, каждый из которых включает два нагружающих ролика и два холостых ролика, вращающихся вместе с ведущими колесами АТС; датчики частоты вращения роликов и силоизмерительные датчики размещаются на роликовых агрегатах;

- серия LPS для легковых автомобилей и автомобилей, созданных на их базе, а также микроавтобусов и фургонов, грузовых автомобилей и автобусов состоит из одного неразделенного или разделенного роликового агрегата, включающего два нагружающих ролика и два холостых ролика, вращающихся вместе с ведущими колесами АТС ; датчики числа оборотов для измерений скорости вращения роликов и силоизмерительные датчики размещаются на роликовых агрегатах;

- серия FPS для легковых автомобилей и автомобилей, созданных на их базе, а также микроавтобусов и фургонов состоит из одного неразделенного роликового агрегата, включающего два нагружающих ролика и два холостых ролика, вращающихся вместе с ведущими колесами АТС; датчики числа оборотов для измерений скорости вращения роликов и силоизмерительные датчики размещаются на роликовых агрегатах;

- серия MSR для легковых автомобилей и автомобилей, созданных на их базе, а также микроавтобусов и фургонов состоит из одного или двух неразделенных роликовых агрегатов, каждый из которых включает два нагружающих ролика, вращающихся вместе с ведущими колесами АТС; датчики числа оборотов для измерений скорости вращения роликов и силоизмерительные датчики размещаются на роликовых агрегатах.

Общий вид стендов представлен на рисунках 1 - 3.

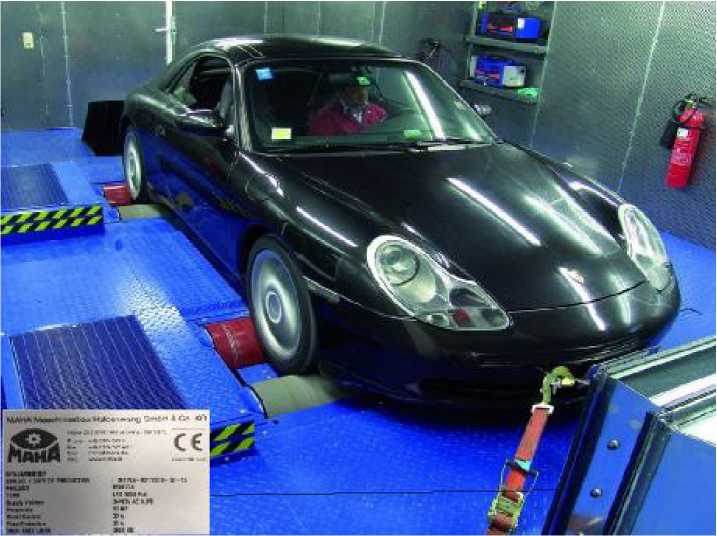

Рисунок 1 - Общий вид стендов роликовых мощностных серии LPS

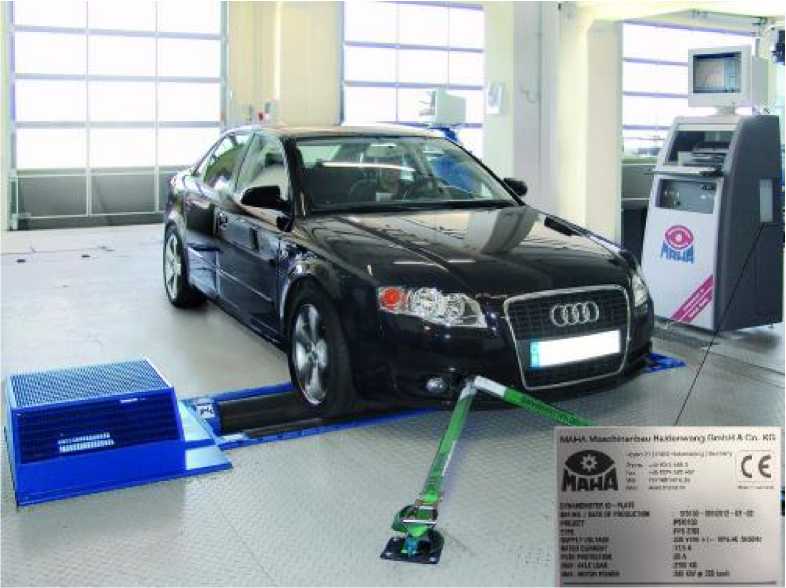

Рисунок 2 - Общий вид стендов роликовых мощностных серии FPS

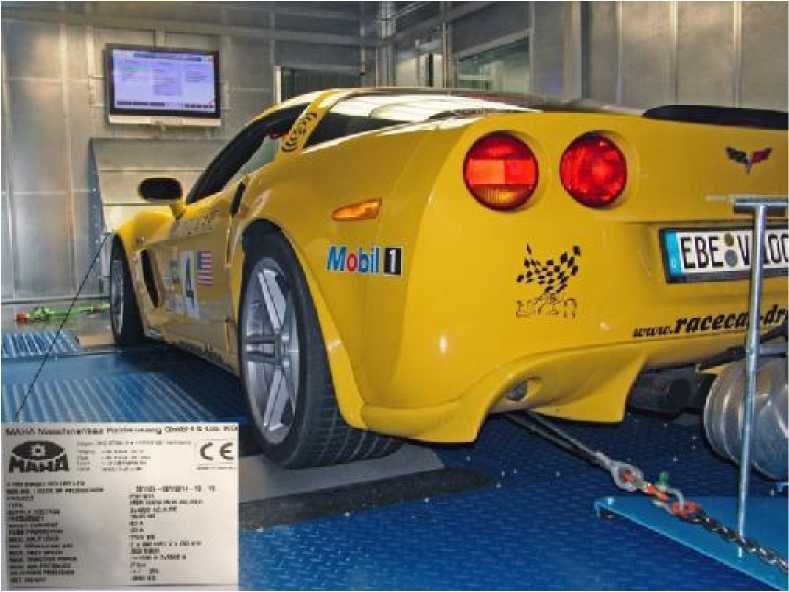

Рисунок 3 - Общий вид стендов роликовых мощностных серии MSR

аблица 6 -

Таблица 2 - Метрологические характеристики стендов роликовых мощностных серий LPS и FPS

Примечание: ¹⁾ погрешность приведена к верхнему пределу диапазона измерений

Таблица 3 - Метрологические характеристики стендов роликовых мощностных серии MSR

Таблица 4 - Основные технические характеристики стендов роликовых мощностных серий LPS и FPS

Продолжение таблицы 4

Таблица 5 - Основные технические характеристики стендов роликовых мощностных серии MSR

Продолжение таблицы 5
