Номер по Госреестру СИ: 47663-11
47663-11 Анализаторы выхлопных газов двигателя
(Газоанализаторы MGT 5)
Назначение средства измерений:
Анализаторы выхлопных газов двигателя Газоанализаторы MGT 5 в дальнейшем (газоанализаторы) предназначены для измерения объёмной доли оксида углерода, оксида азота, суммы углеводородов (в пересчете на гексан), диоксида углерода и кислорода в отработавших газах автомобилей с бензиновыми двигателями, расчета коэффициента избытка воздуха l, измерения частоты вращения коленчатого вала двигателей автомобилей и температуры масла автомобильного двигателя.

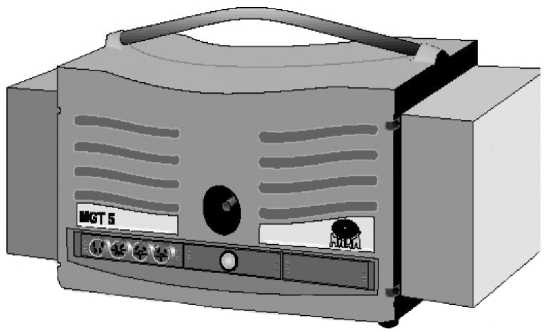

Внешний вид.
Анализаторы выхлопных газов двигателя
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.07.2026
Номер записи - 136574
ID в реестре СИ - 358974
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных , Газоанализаторы MGT 5, Газоанализатор MGT 5, выхлопных газов двигателя Газоанализатор MGT 5, Анализаторы выхлопных газов двигателя Газоанализаторы, Анализатор выхлопных газов двигателя. Газоанализатор MGT 5, Анализатор выхлопных газов двигателя Газоанализатор MGT 5, Анализатор выхлопных газов двигателя Газоанализато, Анализатор выхлопных газов двигателя MGT 5, Анализатор выхлопных газов двигателя Газоанализат, MGT-5, MGT 5,
Производитель
Изготовитель - Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Статистика
Кол-во поверок - 379
Выдано извещений - 3
Кол-во периодических поверок - 28
Кол-во средств измерений - 60
Кол-во владельцев - 52
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№1061 от 2016.07.22 О продлении срока действия свидетельств об утверждении типа средств измерений
№1174 от 2021.07.02 О продлении срока действия утвержденного типа средств измерений
Наличие аналогов СИ: Анализаторы выхлопных газов двигателя (Газоанализаторы MGT 5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
47663-11 Анализаторы выхлопных газов двигателя (Газоанализаторы MGT 5) Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
15263-05 Газоанализаторы многокомпонентные (Автотест) ООО НПФ "МЕТА" (РОССИЯ г.Жигулевск) |
|
47663-11 Анализаторы выхлопных газов двигателя (Газоанализаторы MGT 5) Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
75253-19 Газоанализаторы многокомпонентные (Автоскан) ООО "Национальные Системы Контроля" (РОССИЯ г.Жигулевск) |
Все средства измерений ООО "Национальные Системы Контроля"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15783-96 01.01.2002 |
Комплекты газоаналитические, MAHA-MDO/Test- geret Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16017-02 01.07.2007 |
Стенды тормозные роликовые, IW Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16017-07 01.08.2012 |
Стенды тормозные роликовые, IW Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16017-97 01.03.2002 |
Стенды для испытаний тормозов автомобилей, IW Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16018-97 01.03.2002 |
Линии контроля технического состояния автомобилей, EUROTEST-2000 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16018-98 01.05.2003 |
Комплекты аппаратуры для контроля технического состояния автомобилей, EUROTEST-2000, EURO-SYSTEM Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16164-97 01.05.2002 |
Стенды для испытаний тормозов автомобилей, IW 4 Electronic Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16165-02 01.07.2007 |
Приборы для измерения тормозных характеристик автомобилей, VZM Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16165-07 01.12.2012 |
Приборы для измерения тормозных характеристик автомобилей, VZM Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
16165-97 01.05.2002 |
Приборы для измерения тормозных характеристик автомобилей, VZM-100 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
17459-98 01.07.2003 |
Приборы для измерения усилий на тормозные педали автомобилей, PED Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
17788-04 01.09.2014 |
Приборы для регулировки света фар, LITE 1.1 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
17788-98 01.10.2003 |
Приборы для регулировки света фар, LITE 1.1 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
18487-04 01.11.2009 |
Стенды для диагностики тормозной системы автомобилей, 2-PL-Profi, 4-PL-Profi Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
18487-99 01.07.2004 |
Стенды для диагностики тормозной системы автомобиля, 2-PL-Profi, 4-PL-Profi Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
19241-00 01.03.2005 |
Приборы для поверки тахографов, TTW/TMK (ATC) Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
19514-00 01.05.2005 |
Приборы для регулировки света фар, LITE 1.2 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
19962-00 01.07.2005 |
Стенды диагностические тягово-скоростных характеристик автомототранспортных средств, LPS2000 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
19962-05 01.12.2010 |
Стенды роликовые мощностные, LPS Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
22488-02 01.03.2007 |
Анализаторы выхлопных газов двигателя, MGT 5 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
6 месяцев | |
|
22488-05 01.02.2010 |
Анализаторы выхлопных газов двигателя, MGT 5 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
22909-02 01.05.2007 |
Дымомеры, MDO 2 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
22909-07 01.08.2012 |
Дымомеры, MDO Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
22909-14 19.11.2023 |
Дымомеры, MDO 2 мод. MDO 2, MDO 2 LON Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
26285-04 01.02.2009 |
Машины балансировочные, Wheel B10 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
33006-06 26.12.2017 |
Приборы для измерения параметров света фар автотранспортных средств, LITE 3 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47663-11 22.07.2026 |
Анализаторы выхлопных газов двигателя, Газоанализаторы MGT 5 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
53254-13 18.09.2022 |
Стенды измерительные, MSD 3000 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53884-13 24.06.2018 |
Стенды силовые роликовые тормозные, IW, MBT Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57874-14 17.06.2024 |
Приборы для измерений параметров света фар автотранспортных средств, MLT 3000 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61700-15 07.08.2025 |
Приборы для измерений параметров света фар автотранспортных средств, MLT 1000 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
22909-14 26.02.2019 |
Дымомеры, MDO 2 мод. MDO 2, MDO 2 LON Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
76092-19 13.09.2024 |
Стенды роликовые мощностные, LPS, FPS и MSR2 Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76781-19 10.12.2024 |
Стенды тормозные роликовые силовые, MBT Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Газоанализаторы многокомпонентные (Автоскан)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ООО "ЦМС ПРОГРЕСС" (1771) | 8 | 8 | 0 | 1 | 6 | 6 | 0 | |||
| ООО "МОНИТОРИНГ" (RA.RU.310623) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Тест-НН-сервис" (RA.RU.310629) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТМС РУС" (RA.RU.312318) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ТЕСТ-НН-СЕРВИС" (RA.RU.310629) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ИП МАТВЕЕВА НАТАЛЬЯ ВЛАДИМИРОВНА (RA.RU.312849) | 39 | 1 | 33 | 0 | 0 | 10 | 10 | 0 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 5 | 0 | 4 | 0 | 5 | 0 | 4 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 40 | 2 | 28 | 1 | 1 | 14 | 12 | 1 | ||
| ООО "РЦ БДД" (РОСС RU.0001.310344) | 2 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 1 | 3 | 0 | 4 | 1 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 1 | 7 | 1 | 6 | 1 | 4 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 38 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 3 | 0 | 0 | 0 | 3 | 0 | 0 | ||
| ООО "РЦБДД" (РОСС RU.0001.310344) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Метролог", г.Краснодар (РОСС RU.0001.310058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Филиал "Юго-Западный" АНО "Межрегиональный испытательный центр" (1245) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 76 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АНО "МИЦ" (1245) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РЦ БДД" (РОСС RU.0001.310344) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Феррата" (1329) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тест-С.-Петербург» (RA.RU.311483) | РСТ | 65 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 1 | 3 | 0 | 0 | 2 | 2 | 0 | ||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Газоанализаторы многокомпонентные (Автоскан)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
1651 | 2151 |
|
ФБУ Белгородский ЦСМ Белгородская область |
533 | 2151 |
|
ФБУ Иркутский ЦСМ Иркутская область |
2225 | 2151 |
|
ФБУ Калужский ЦСМ Калужская область |
1545 | 2151 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1616 | 2151 |
Программное обеспечение
Газоанализаторы MGT 5 имеют следующие виды программного обеспечения:
-
1) встроенное (MGT 5);
-
2) внешнее «Евросистема».
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в отработавших газах автомобилей. Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран номера версии. Анализатор выхлопных газов двигателя Газоанализатор имеет
защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа».
Также газоанализатор имеет внешнее программное обеспечение «Евросистема» для персонального компьютера под управлением операционной системы MS Windows, которое может использоваться для изменения настроечных параметров газоанализатора, просмотра результатов измерений в реальном времени на дисплее персонального компьютера. Доступ к функции изменения настроечных параметров защищен паролем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
MGT 5 |
MGT 5 |
1.05 |
26942 |
Полином HDLC для вычисления котрольной суммы CRC16-CCITT: CRC16 (X) = ХЛ16 + Хл12 + Хл5 + 1 |
|
Евросисте ма |
PC-CRC16 |
V 7.20.013.055 |
54614 |
Полином HDLC для вычисления котрольной суммы CRC16-CCITT: CRC16 (X) = ХЛ16 + ХЛ12 + ХЛ5 + 1 |
Все контрольные суммы интерфейсного протокола цифровой передачи вычисляются с помощью программы вычисления CRC16. Правильное функционирование программы вычисления CRC16 должно проверяться должностным лицом по калибровке.
Влияние встроенного программного обеспечения газоанализатора учтено при нормировании метрологических характеристик. Внешнее программное обеспечение «Евросистема» не оказывает влияния на метрологические характеристики газоанализатора, так как предназначено для просмотра результатов измерений в реальном времени на дисплее персонального компьютера. Уровень защиты «А» по МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на боковую панель газоанализатора в виде наклейки.
Лист № 4 всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализатор MGT 5 фирмы “MAHA Maschinenbau Haldenwang GmbH & Co. KG”, Германия. Руководство по эксплуатации», 1999 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам выхлопных газов двигателя Газоанализаторам MGT 5
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
-
2 ГОСТ Р 52033-2003 Автомобили с бензиновыми двигателями. ВЫБРОСЫ ЗАГРЯЗ
НЯЮЩИХ ВЕЩЕСТВ С ОТРАБОТАВШИМИ ГАЗАМИ. Нормы и методы контроля при оценке технического состояния.
-
3 ГОСТ Р 52522-99 (МЭК 61326-1-97) Совместимость технических средств электромаг
нитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.
-
4 ГОСТ 8.578-2002 ГСИ. Государственная поверочная схема для средств измерений со
держания компонентов в газовых средах.
-
5 ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
-
6 Техническая документация фирмы "MAHA Maschinenbau Haldenwang GmbH & Co. KG",
Германия.
Поверка
Поверкаосуществляется по документу МП 242-1148-2011" Газоанализатор MGT 5 фирмы “MAHA Maschinenbau Haldenwang GmbH & Co. KG”, Германия. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «7» апреля 2011 г.
Основные средства поверки:
- ГСО-ПГС состава CO+ СО2+С3Н8+О2 в азоте № 8377-03 в баллоне под давлением;
- ГСО-ПГС состава NO/N2, №№ 4013-87, 4031-87, 4032-87 в баллоне под давлением;
- Установка для поверки тахометрических каналов газоанализаторов автомобильных выбросов, № в Гос. реестре 26916-04, диапазон воспроизведения частоты импульсов 2-600 Гц, предел допускаемой относительной погрешности ±0,2%;
- Набор эталонных ртутных стеклянных термометров 3-го разряда, ГОСТ 8.317, диапазон измерений (0-150) 0С, цена деления 0,5 0С.
Изготовитель
Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG ", Германия,
Hoyen 20, D-87490 Haldenwang/Allgau, tel. +49(0)8374-585-0.
Заявитель
ООО «МАХА РУССИА», 195027, Санкт-Петербург, ул. Магнитогорская, д.11, тел. (812) 346-56-76.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru
Принцип измерений:
-
- по каналу объёмной доли оксида и диоксида углерода, суммы углеводородов, оксида азота основан на избирательном поглощении определяемым компонентом инфракрасного излучения;
-
- по каналу кислорода - электрохимический.
Принцип действия датчика частоты вращения коленчатого вала основан на индуктивном методе определения частоты импульсов тока в системе зажигания двигателей внутреннего сгорания, с бесконтактной и контактной одноискровой системой зажигания с высоковольтным распределением.
Анализаторы выхлопных газов двигателя Газоанализаторы MGT 5 представляют собой промышленные автоматические переносные показывающие приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом корпусе, предназначенном для установки на горизонтальной поверхности (рисунок 1).
Проведение замера возможно посредством подключения пульта дистанционного управления, персонального компьютера, или переносного компьютера (Notebook).
Рисунок 1 - Газоанализатор MGT 5
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора приведены в таблице 2.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности* | |
|
абсолютной |
относительной, % | ||
|
Оксид углерода (СО) |
От 0 до 15 % |
± 0,03 |
± 3 |
|
Сумма углеводородов в пересчете на гексан (СН) |
От 0 до 2000 млн-1 |
± 10 |
± 5 |
|
Диоксид углерода (CO2) |
От 0 до 20 % |
± 0,5 |
± 4 |
|
Кислород (О2) |
От 0 до 25 % |
± 0,1 |
± 3 |
|
Оксид азота (NO) |
От 0 до 5000 млн-1 |
± 50 |
± 10 |
|
Примечание: * - в соответствии с ГОСТ Р 52033-2003, абсолютная или относительная, что больше | |||
2) Диапазоны измерений и пределы допускаемой основной погрешности по измерительным каналам частоты вращения и температуры масла приведены в таблице 3.
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газо
анализатора по измерительным каналам частоты вращения и температуры масла
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной погрешности* | |
|
абсолютной |
относительной, % | ||
|
Частота вращения, об/мин |
От 0 до 5100 |
- |
± 2,5 |
|
Температура масла, °С |
От 0 до 150 |
± 2,5 |
- |
|
Коэффициент избытка воздуха l |
Метрологические характеристики не нормируются, расчет в диапазоне значений от 0 до 2 | ||
-
3) Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности.
-
4) Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды на каждые 10 0С равны 0,5 в долях от пределов допускаемой основной приведенной погрешности.
-
5) Пределы допускаемой дополнительной приведенной погрешности от влияния изменения атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) на каждые 3,3 кПа (25 мм рт. ст.) равны 0,5 в долях от пределов допускаемой основной приведенной погрешности.
-
7) Изменение показаний газоанализатора за 8 ч непрерывной работы, в долях от пределов
допускаемой основной погрешности, не более
-
8) Питание прибора от сети переменного тока частотой (50±1) Гц , напряжением 230 В или 12-24 В постоянного тока.
-
9) Предел допускаемого времени установления показаний, мин:
-
11) Габаритные размеры газоанализатора, мм, не более
Рабочие условия эксплуатации
-
- диапазон температур окружающей среды, оС от 0 до 45
-
- диапазон относительной влажности воздуха при температуре 250С, % от 30 до 95
-
- диапазон атмосферного давления, кПа от 84 до 106,7
