76781-19 Стенды тормозные роликовые силовые
(MBT)
Назначение средства измерений:
Стенды тормозные роликовые силовые MBT (далее - стенды) предназначены для измерений:
- тормозной силы колеса;
- массы транспортного средства, приходящейся на ось;
- усилий на органах управлений;
- давления сжатого воздуха (кроме серий MBT 1000, MBT 2000);
- гидравлического давления (кроме серий MBT 1000, MBT 2000)
Внешний вид.
Стенды тормозные роликовые силовые
Рисунок № 1
Внешний вид.
Стенды тормозные роликовые силовые
Рисунок № 2
Внешний вид.
Стенды тормозные роликовые силовые
Рисунок № 3
Внешний вид.
Стенды тормозные роликовые силовые
Рисунок № 4
Внешний вид.
Стенды тормозные роликовые силовые
Рисунок № 5
Внешний вид.
Стенды тормозные роликовые силовые
Рисунок № 6
Внешний вид.
Стенды тормозные роликовые силовые
Рисунок № 7
Программное обеспечение
Метрологически значимым программным обеспечением (далее - ПО), применяемым для работы со стендами, является встроенное ПО «LONBPPKW» и «RS232» (для стендов серий МВТ 1000, МВТ 2000, МВТ 3000), а также встроенное ПО «LONBPLKW» (для стендов серий МВТ 4000, МВТ 5000, МВТ 6000, МВТ 7000). ПО устанавливается в энергонезависимую память контроллеров, смонтированных внутри настенного стрелочного табло или приборной стойки.
Встроенная в ПО процедура калибровки, позволяет оператору вносить изменения в основные параметры измерительной системы стендов. Вход в режим калибровки защищён ключом программной защиты.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
LONBPPKW |
RS232 |
LONBPLKW |
Номер версии (идентификационный номер ПО), не ниже |
5.07.100 |
1.29 |
4.09.100 |
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на раму стендов или корпус коммуникационного пульта/аналогового шкафа управления наклейкой и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Лист № 9 Всего листов 9
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам тормозным роликовым силовым MBT
ГОСТ 33997-2016 Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки
Техническая документация «МАНА Maschinenbau Haldenwang GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу МП АПМ 68-18 «Стенды тормозные роликовые силовые MBT. Методика поверки», утверждённому ООО «Автопрогресс-М» «30» октября 2018 г.
Основные средства поверки:
-
- рулетка измерительная металлическая UM3M, (0 - 3000) мм, КТ 3 (рег. № 67910-17);
-
- рабочие средства измерений по Государственной поверочной схемы для средств измерений массы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 - весы неавтоматического действия с максимальной нагрузкой 50 кг, среднего класса точности по ГОСТ OIML R 76-1;
-
- рабочие эталоны единицы массы 4 разряда по Государственной поверочной схемы для средств измерений массы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 - гири класса точности М1 по ГОСТ OIML R-111-1-2009;
-
- рабочий эталон 2-го разряда по ГОСТ 8.640-2014 - динамометр (10 - 1000) Н, ПГ ±0,45 %;
-
- рабочий эталон 4-го разряда по ГОСТ Р 8.802-2012 - манометр деформационный
(0 - 16) МПа, КТ 1,0.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«MAHA Maschinenbau Haldenwang GmbH & Co. KG», Германия
Адрес: Hoyen 20, 87490 Haldenwang, Germany Телефон: +49 8374/585-0, факс: +49 8374/585-497
E-mail: maha@maha.de
Заявитель
Общество с ограниченной ответственностью «МАХА РУССИА» (ООО «МАХА РУССИА»)
ИНН 7816118659
Адрес: 196655, г. Санкт-Петербург, г. Колпино, Межевой пер., д. 3, лит. Б
Тел.: +7 (812) 346-56-76, факс: +7 (812) 346-56-75
E-mail: info@maha.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Стенды состоят из блоков роликов и системы управления, обработки и индикации измерений (далее - Система). В основу работы стендов положен принцип обратимости движения. Испытуемое транспортное средство устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют пары опорных роликов, на которые устанавливаются колеса одной оси испытуемого транспортного средства. Каждая пара опорных роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода, корпус которого подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, передаётся на тензометрические датчики силы, которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов. Электрические сигналы с тензометрических датчиков силы поступают для обработки в Систему, после чего уже обработанные результаты измерений отображаются на аналоговом (стрелочном) дисплее или экране монитора и могут быть распечатаны принтером в форме графиков и/или цифрового протокола.
Системы могут быть двух типов:
-
- для аналоговых стендов, построенные на однокристальном микропроцессоре (стенды с системой управления серии LON),
-
- для стендов с компьютерным управлением (стенды с системой управления серии EUROSYSTEM). Система для стендов с компьютерным управлением разработана для работы в связке персональным компьютером, работающего под управлением ОС Windows.
Стенды могут быть укомплектованы манометром (манометрами) для измерений давления в пневмо- или пневмогидроприводе тормозной системы транспортного средства с передачей сигнала по радиоканалу в Систему (поддерживается до 10 радиодатчиков давления).
Усилие, создаваемое на органе управления тормозной системой измеряется при помощи тензорезисторного динамометра (далее - педаметр), размещенного в корпусе специальной формы. Педаметр мод. PED 100 подключается к пульту дистанционного управления (далее - ДУ) стендами при помощи кабеля и разъема, результаты измерений передаются в систему управления стендов по инфракрасному или радиоканалу пульта ДУ; педаметр мод. PFM 1000 имеет собственный радиоканал для передачи измеренного усилия в Систему.
Измерение массы транспортного средства, приходящейся на ось, производится и фиксируется в момент измерения тормозной силы колеса встроенной взвешивающей системой, состоящей из тензометрических датчиков силы, через которые блоки роликов стендов опираются на несущие конструкции.
Стенды выпускаются в семи различных сериях, основные отличительные особенности которых приведены в таблице 1.
Таблица 1 - Отличительные особенности выпускаемых серий стендов
Серия |
Отличительная особенность |
МВТ 1000 |
Серия стендов, предназначенных для диагностирования тормозной системы мотоциклов; нагрузка на ось до 2 т |
МВТ 2000 |
Серия стендов, предназначенных для диагностирования тормозной системы легковых транспортных средств; нагрузка на ось до 5 т |
МВТ 3000 |
Серия стендов, предназначенных для диагностирования тормозной системы легковых транспортных средств, легких грузовиков и автобусов; нагрузка на ось до 8 т |
МВТ 4000 |
Серия универсальных стендов, предназначенных для диагностирования тормозной системы транспортных средств любых типов; нагрузка на ось до 15 т |
МВТ 5000 |
Серия мобильных униврсальных стендов, предназначенных для диагностирования тормозной системы транспортных средств любых типов; нагрузка на ось до 18 т |
МВТ 6000 |
Серия стендов, предназначенных для диагностирования тормозной системы сельскохозяйственной техники и тракторов; нагрузка на ось до 18 т |
МВТ 7000 |
Серия универсальных стендов, предназначенных для диагностирования тормозной системы транспортных средств любых типов; нагрузка на ось до 20 т |
Все серии стендов, кроме серий МВТ 1000, МВТ 5000 и МВТ 6000, могут быть укомплектованы модулем проверки тормозной системы полноприводных автомобилей с неотклю-чаемым приводом одной из осей или вязкостной муфтой в приводном валу, обеспечивающим регулирование частоты вращения роликов стенда и предотвращающим при торможении перераспределение тормозного момента с одного колеса на другие.
Общий вид маркировки модификаций стендов следующий: МВТ Х1Х2Х3Х4 Х5 Х6 Х7
где МВТ - сокращение от «MAHA Brake Tester»
Х1 - типоразмер блока роликов (от 1 до 7);
Х2 - для диагностики неполноприводных (2) или полноприводный транспортных средств (4);
Х3 Х4 - тип отображения информации (00 - аналоговый дисплей, 50 - экран компьютера);
Х5 Х6 Х7 - на месте данных индексов могут присутствовать буквенные обозначения, перечень и расшифровка которых приведены в таблице 2. Наличие данных буквенных обозначений в наименовании модификаций стендов необязательно, они могут отсутствовать в наименовании модификаций стендов.
Таблица 2 - Расшифровка буквенных обозначений в наименовании модификаций | |
Буквенный индекс |
Расшифровка |
LON |
Измерительная информация выводится на аналоговый дисплей |
CLASSIC |
Аналоговый дисплей стендов имеет две шкалы |
COMPETENCE |
Аналоговый дисплей стендов имеет четыре шкалы |
VARIO |
Аналоговый дисплей стендов имеет четыре шкалы, а также дополнительные дисплеи для отображения измеряемых величин и подсказок оператору во время проведения диагностики транспортных средств. |
EUROSYSTEM |
Измерительная информация выводится на экран компьютера |
BMW, MB |
Стенды выполнены по спецификациям производителя автомобилей BMW или Mercedes Benz соответственно |
W |
Стенды оборудованы взвешивающей системой |
Пломбирование стендов не производится. Общий вид стендов представлен на рисунках 1 - 7.

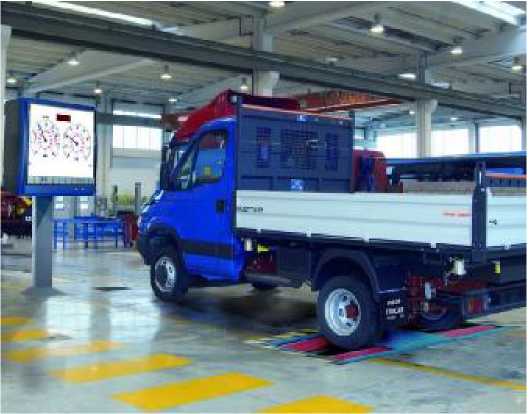

Рисунок 1 - Общий вид стендов тормозных роликовых силовых серии MBT 1000

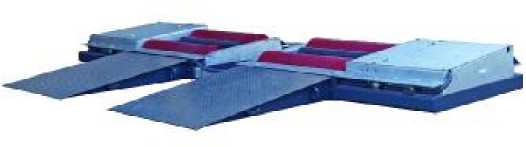

Рисунок 2 - Общий вид стендов тормозных роликовых силовых серии МВТ 2000

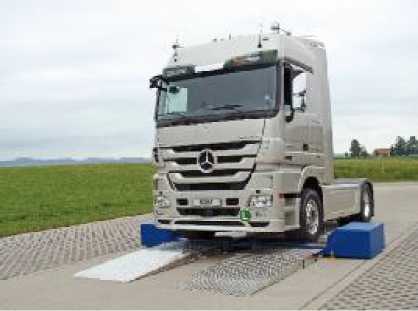

Рисунок 3 - Общий вид стендов тормозных роликовых силовых серии МВТ 3000

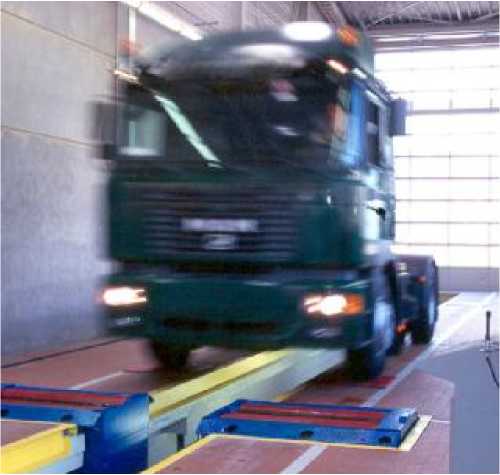

Рисунок 4 - Общий вид стендов тормозных роликовых силовых серии МВТ 4000

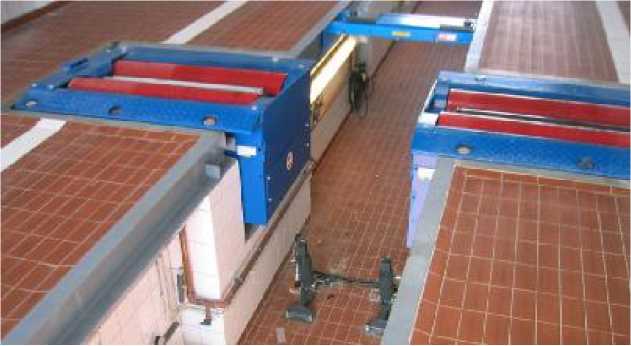

Рисунок 5 - Общий вид стендов тормозных роликовых силовых серии МВТ 5000

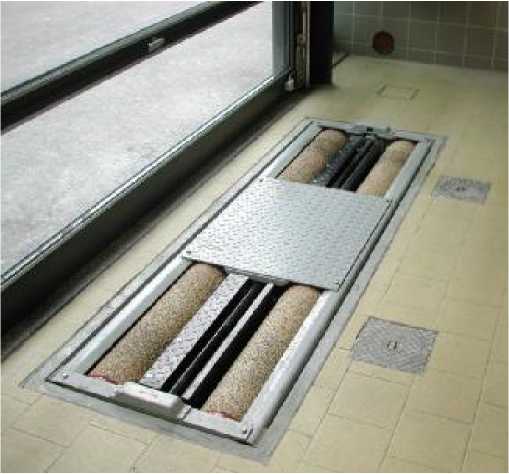

Рисунок 6 - Общий вид стендов тормозных роликовых силовых серии МВТ 6000

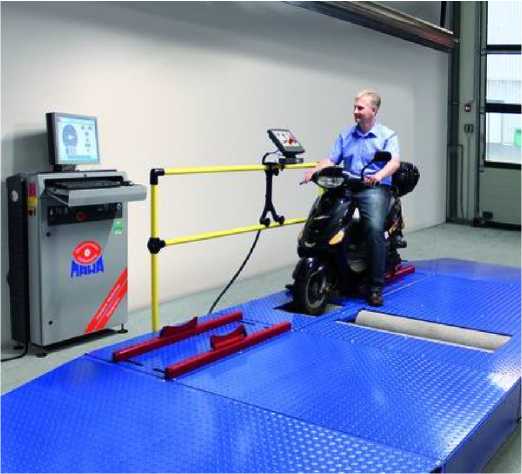

Рисунок 7 - Общий вид стендов тормозных роликовых силовых серии МВТ 7000
Таблица 6 -
Наименование |
Обозначение |
Количество |
Блок роликов (в зависимости от модификации стенда в соответствии с заказом потребителя): - в исполнении «моноблок» |
1 шт. | |
- в исполнении «би-блок» |
2 шт. | |
Приборная стойка |
По заказу | |
Аналоговый (стрелочный) дисплей |
По заказу | |
Подогреватель |
По заказу | |
Манометр пневматический/ гидропневматический |
По заказу | |
Динамометр для измерений усилий на органе управления тормозной системой (педаметр) |
По заказу | |
Калибровочный рычаг |
- |
По заказу |
Контрольный груз |
- |
По заказу |
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Методика поверки |
МП АПМ 68-18 |
1 экз. |
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение | ||||||
Серия |
MBT 1000 |
MBT 2000 |
MBT 3000 |
MBT 4000 |
MBT 5000, MBT 6000 |
MBT 7000 | |
Номер блока роликов (при наличии) |
RS 2 |
RS 5 |
RS 1 RS 2 RS 3 |
RS 1 RS 2 RS 3 | |||
Диапазон измерений тормозной силы колеса, кН |
от 0,0 до 2,5 |
от 0 до 10 |
от 0 до 20 |
от 0 до 30 от 0 до 401) |
от 0 до 60 |
от 0 до 60 от 0 до 801) | |
Пределы допускаемой относительной погрешности измерений тормозной силы колеса, % |
±2 | ||||||
Диапазон измерений массы транспортного средства, приходящейся на ось, т |
от 0 до 2 |
от 0,0 до 3,5 от 0 до 41) |
от 0 до 5 |
от 0 до 8 |
от 0 до 13 от 0 до 151) |
от 0 до 18 |
от 0 до 18 от 0 до 201) |
Пределы допускаемой относительной погрешности измерений массы транспортного средства, приходящейся на ось, % |
±3 | ||||||
Диапазон измерений усилия на органе управления, Н |
от 0 до 1000 | ||||||
Пределы допускаемой относительной погрешности измерений усилия на органе управления, % |
±4 |
Наименование характеристики |
Значение | |||||
Серия |
MBT 1000 |
MBT 2000 |
MBT 3000 |
MBT 4000 |
MBT 5000, MBT 6000 |
MBT 7000 |
Диапазон измерений давления сжатого воздуха, МПа |
от 0 до 2 | |||||
Диапазон измерений гидравлического давления, МПа |
от 0 до 16 | |||||
Пределы допускаемой относительной погрешности измерений давления сжатого воздуха или гидравлического давления, % |
±3 | |||||
1) - усиленная версия |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение | ||||||
Серия |
MBT 1000 |
MBT 2000 |
MBT 3000 |
MBT 4000 |
MBT 5000 |
MBT 6000 |
MBT 7000 |
Номер блока роликов (при наличии) |
RS 2 RS 5 |
RS 1 RS 2 RS 3 |
RS 1 RS 2 RS 3 | ||||
Конструктивное исполнение |
Моноблок/би-блок |
Би-блок | |||||
Диаметр приводных роликов, мм |
от 200 до 204 |
от 128 до 132 |
от 263 до 267 | ||||
Имитируемая скорость движения автомобиля, км/ч |
5,0 |
5,0 |
5,0 |
2,3 (2,3/4,6)1) |
2,3 |
3,0 |
3,0 (3,0/6,0)1) |
Наименование характеристики |
Значение | |||||||||||
Серия |
MBT 1000 |
MBT 2000 |
MBT 3000 |
MBT 4000 |
MBT 5000 |
MBT 6000 |
MBT 7000 | |||||
Номер блока роликов (при наличии) |
RS 2 |
RS 5 |
RS 1 |
RS 2 |
RS 3 |
RS 1 |
RS 2 |
RS 3 | ||||
Параметры электри- | ||||||||||||
ческого питания: | ||||||||||||
- напряжение пере- | ||||||||||||
менного тока, В |
от 323 до 418 | |||||||||||
- частота переменно- | ||||||||||||
го тока, Гц |
от 49 до 51 | |||||||||||
Потребляемая мощ- |
6 (8)2) |
18 (22)2) |
22 (32)2) | |||||||||
ность, кВт, не более |
3 |
8 |
11 |
22 | ||||||||
Габаритные размеры блока роликов, мм: |
2320 (2х1420)3) | |||||||||||
- длина |
1420 |
2905 (2х1750)3) |
2х1920 |
2х1150 |
2х1150 |
2х2042 |
2х2688 |
2х1920 |
2х1400 |
2х1400 | ||
- ширина |
680 |
680 |
680 |
820 |
820 |
1260 |
1171 |
1337 |
1130 |
1130 |
1300 | |
- высота |
280 |
280 |
280 |
300 |
600 |
300 |
460 |
394 |
400 |
700 |
400 | |
Масса блока роли- |
450 (2х225)3) |
550 |
550 | |||||||||
ков, кг, не более |
215 |
(2х300)3) |
(2х300)3) |
2х650 |
2х800 |
2х1050 |
2х1050 | |||||
Условия эксплуатации: - диапазон температуры окружающего воз- | ||||||||||||
духа, °С |
от +10 до +35 | |||||||||||
- относительная влаж- | ||||||||||||
ность%, не более |
90 | |||||||||||
1) - при комплектации стендов двухскоростными электроприводами | ||||||||||||
- усиленная версия | ||||||||||||
3 - в конструктивном исполнении «би-блок» |
