Номер по Госреестру СИ: 76273-19
76273-19 Газоанализаторы портативные
(GX-2012, GX-2012GT)
Назначение средства измерений:
Газоанализаторы портативные модели GX-2012, GX-2012GT (далее - газоанализаторы) предназначены для измерений объемной доли горючих газов, кислорода, сероводорода и оксида углерода в воздухе рабочей зоны.
Внешний вид.
Газоанализаторы портативные
Рисунок № 1
Внешний вид.
Газоанализаторы портативные
Рисунок № 2
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО выполняет следующие основные функции:
-
- приём и обработку измерительной информации от первичного измерительного преобразователя;
-
- отображение результатов измерений на дисплее;
-
- хранение результатов измерений;
-
- ведение и хранение журнала событий.
Встроенное ПО реализует следующие расчетные алгоритмы:
-
- вычисления результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
-
- сравнение результатов измерений с заданными пороговыми значениями и вычисление значений STEL и TWA (усредненные показания соответственно за 15 мин. и 8 ч работы).
Встроенное ПО идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения для GX-2012
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: |
04945 |
Номер версии (идентификационный номер) ПО |
1.00 |
Цифровой идентификатор ПО: |
D2E6 |
Таблица 2 - Идентификационные данные программного обеспечения для GX-2012GT
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: |
04661 |
Номер версии (идентификационный номер) ПО |
1.00 |
Цифровой идентификатор ПО: |
935E |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на заднюю поверхность корпуса газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным модели GX-2012, GX-2012GT
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i
ГОСТ Р 52350.29.1-2010 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
Техническая документация фирмы-изготовителя «Riken Keiki Co, Ltd.», Япония
Поверка
Поверкаосуществляется по документу МП 2018-1 «Инструкция. Газоанализаторы портативные модели GX-2012, GX-2012GT. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28.09.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС-03-03, регистрационный номер 62151-15 в Федеральном информационном фонде, в комплекте со стандартными образцами состава: газовые смеси H2S/N2, CO/N2, O2/N2 ГСО 10546-2014; СН4/воздух, CH4/N2, С3Н8/воздух, С3118/\2_ и-С4Н10/воздух, u-C4Hi0/N2, С6Н14/воздух ГСО 10540-2014; Н2/воздух ГСО 10531-2014 в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится в виде наклейки на свидетельство о поверке.
Изготовитель
Фирма «Riken Keiki Co, Ltd.», Япония
Адрес: 2-7-6 Azusawa, Itabashi-ku, Tokyo, 174-8744, Japan
Телефон: + 81 3 3966 1113
Факс: + 81 3 3558 0110
E-mail: intdept@rikenkeiki. co.jp
Заявитель
Представительство фирмы «Тайрику Трейдинг Ко., Лтд.» (Япония), г. Москва ИНН 9909005080Адрес: 119049, г. Москва, ул. Коровий Вал, д. 7 стр.1 пом. XII Телефон: +7 (499) 237-18-82
Факс: +7 (495) 931-99-47
E-mail: info@tairiku.info
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия газоанализаторов определяется типом используемого сенсора.
Принцип действия термокаталитического сенсора - термохимический, основанный на тепловых эффектах протекающих химических реакций. Анализируемый воздух диффундирует через металлокерамическую мембрану в сенсор, в котором горючий газ или пар сгорает на поверхности детектора с использованием кислорода воздуха. Выделение теплоты сгорания приводит к дополнительному нагреву детектора, и его сопротивление изменяется. Это изменение сопротивления пропорционально парциальному давлению горючего газа или пара. В сенсоре, кроме каталитически активного измерительного элемента, находится неактивный компенсационный элемент. Оба эти элемента являются частями моста Уитстона. Такие внешние факторы, как температура окружающей среды и влажность воздуха, воздействуют на оба элемента в равной степени, поэтому эти влияния на измерительный сигнал полностью компенсируются. По сигналу изменения напряжения моста сенсора определяется концентрация газа в % НКПР или в % об.
Принцип действия электрохимического сенсора заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента в анализируемом воздухе.
Принцип действия термокондуктометрического сенсора основан на сравнении теплопроводностей анализируемого газа и сравнительного газа (воздуха). В состав сенсоров входят термочувствительные элементы. Один из них измерительный, а второй компенсационный, который измеряет теплопроводность контролируемого воздуха. Эти элементы, включенные в мост Уитстона, первоначально находятся в одинаковых условиях, а мост - в состоянии равновесия. При подаче анализируемого газа с другой теплопроводностью, отличающейся от теплопроводности воздуха, это равновесие нарушается, изменяется температура чувствительного элемента и его сопротивление. Результирующий ток в измерительной диагонали моста пропорционален концентрации анализируемого газа (% об.).
Принцип действия полупроводникового сенсора заключается в изменении сопротивления чувствительного элемента при взаимодействии с поступающим на него анализируемым газом.
Изменение сопротивления ч-1увствительного элемента зависит от концентрации регистрируемого газа (% об., млн-1).
Газоанализаторы способны измерять одновременно содержание в воздухе до четырех различных газов. Комбинации измеряемых газов зависят от типов используемых в газоанализаторах сенсоров (первичных преобразователей). Для измерения горючих газов в газоанализаторах используются термокаталитические, термокондуктометрические и полупроводниковые сенсоры. Для измерения кислорода, сероводорода и оксида углерода -электрохимические. Горючие газы измеряются в трех диапазонах. Для измерений низких концентраций горючих газов используются полупроводниковые сенсоры, для измерений довзрывоопасных концентраций - термокаталитические сенсоры, а для высоких, до 100 % об. -термокондуктометрические сенсоры.
Конструктивно газоанализаторы выполнены одноблочными, в ударопрочном пластмассовом корпусе с металлическим зажимом для крепления газоанализатора к каске, карману или поясному ремню работника.
Отбор пробы осуществляется встроенным насосом.
Электрическое питание газоанализаторов осуществляется от трёх щелочных батареек типа АА или литий-ионного аккумулятора.
Газоанализаторы имеют жидко-кристаллический монохромный цифровой дисплей с подсветкой, обеспечивающей отображение:
- результатов измерений содержания определяемых компонентов ;
- текущего времени;
- уровня заряда аккумуляторов ;
- двух порогов аварийной сигнализации;
- меню пользователя .
Газоанализаторы осуществляют выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов;
- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
- память данных / журнал событий;
- самодиагностику газоанализатора при включении электрического питания.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:
- звуковым сигналом ;
- светодиодным индикатором;
- вибрационным сигналом тревоги ;
- отображением на дисплее символов, обозначающих пороги срабатывания.
Газоанализаторы осуществляют хранение данных во встроенной памяти и запись в журнале событий. Вывод данных на персональный компьютер в лабораторных условиях осуществляется при помощи ИК-порта
Газоанализаторы выполнены во взрывозащищенном исполнении.
Конструктивное исполнение не предусматривает пломбирование газоанализаторов.
Газоанализаторы выпускаются в следующих модификациях: модели GX-2012 и GX-2012GT.
Отличие газоанализатора модели GX-2012GT от модели GX-2012 состоит в том, что в первом используется полупроводниковый сенсор, позволяющий измерять низкие, в единицах млн-1, концентрации горючих газов. Во втором используется термокаталитический сенсор, с диапазоном измерения от 0 до 50 % НКПР.
Общий вид газоанализаторов представлен на рисунках 1 и 2.

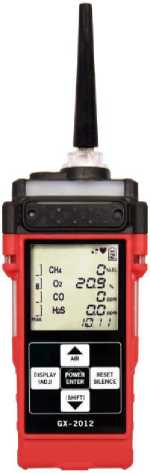

Рисунок 1 - Общий вид газоанализаторов
модели GX-2012

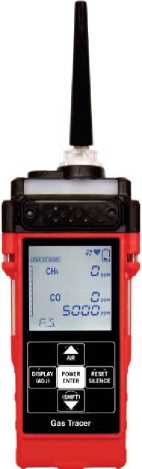

Рисунок 2 - Общий вид газоанализаторов модели GX-2012GT
Таблица 7 - Комплектность газоанализаторов
Наименование |
Обозначение |
Количество |
Г азоанализаторы портативные |
GX-2012 или GX-2012GT |
1 (по заказу) |
Батарейный блок |
BUD-2012 |
1 |
Щелочные элементы питания |
АА |
3 |
Продолжение таблицы 7
Наименование |
Обозначение |
Количество |
Ремешок |
1 | |
Калибровочный адаптер |
1 | |
Конический зонд |
1 | |
Программное обеспечение на CD-диске |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
МП 2018-1 |
1 |
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности измерений объемной доли
Определяемый компонент |
Диапазон показаний |
Диапазоны измерений |
Пределы допускаемой основной* погрешности измерений объемной доли | |||
абсол. Д |
относ. 6 % |
прив.** Y % | ||||
Горючие газы (водород Н2, метан СН4, пропан С3 Н8, изобутан и-С4Н10, гексан С6Н14, термокаталитический сенсор) |
от 0 до 100 % НКПР*** |
от 0 до 10 включ. % НКПР св. 10 до 40 включ. % НКПР св. 40 до 50 включ. % НКПР |
±2 % НКПР |
±5 |
±5 | |
Горючие газы (метан СН4, пропан С3 Н8, изобутан и-С4Н10, термокондуктометрический сенсор) |
от 0 до 100 % об. |
от 0 до 100 % об. |
±3 % об. |
- |
- | |
горючие газы (метан СН4, изобутан и-С4Н10, полупроводниковый сенсор, только модель GX-2012GT) |
от 0 до 5000 млн-1 |
от 0 до 500 млн-1 (и-С4Н10) от 0 до 2000 млн-1 (СН4) |
- |
- |
±5 ±2 | |
Сероводород H2S |
от 0 до 30 млн-1 |
от 0 до 30 млн-1 |
±3 млн-1 |
- |
- | |
Оксид углерода СО |
от 0 до 500 млн-1 |
от 0 до 20 включ. млн-1 св. 20 до 150 включ. млн-1 |
±4 млн-1 |
±20 |
- | |
Кислород О2 |
от 0 до 40 % об. |
от 0 до 10 включ. % об. св. 10 до 20 включ. % об. св. 20 до 25 включ. % об. |
±0,5 % об. |
±2,5 |
±2,5 | |
* Основная погрешность измерений объемной доли нормирована для следующих условий эксплуатации: температура окружающей среды от +15 до +25 оС; относительная влажность воздуха от 30 до 80 %; атмосферное давление от 90,6 до 104,8 кПа; ** Погрешность нормирована как приведенная к верхнему пределу диапазона измерений; *** НКПР - нижний концентрационный предел распространения пламени (по ГОСТ Р 52350.29.1.-2019) |
Таблица 4 - Пределы допускаемой дополнительной погрешности измерений объемной доли в долях от предела допускаемой основной погрешности
Определяемый компонент |
От влияния изменения температуры в пределах рабочих условий |
От влияния изменения относительной влажности окружающей среды в пределах рабочих условий |
От влияния изменения атмосферного давления в пределах рабочих условий |
Г орючие газы |
0,5 |
0,5 |
0,4 |
Ттоксичные газы и кислород |
1,0 |
0,5 |
0,3 |
Таблица 5 - Предел допускаемого времени установления показаний
Определяемый компонент |
Т0,9д, с, не более |
Г орючие газы |
30 |
Токсичные газы (СО, Н^) |
30 |
Кислород (О2) |
20 |
Таблица 6 - Технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Напряжение питания от источника постоянного тока, В - три батарейки АА (BUD-2012) или аккумуляторный блок BUL-2012/ BUL-2012 (G1) |
4,5 |
Время непрерывной работы, ч, не менее: - c BUD-2012, |
15 (без сигнализации и подсветки) |
- c BUL-2012/ BUL-2012 (G1) |
10 (без сигнализации и подсветки) |
Предел диапазона изменения устанавливаемых порогов сигнализации, % измеряемого диапазона |
от 5 до 90 |
Предел относительной погрешности срабатывания установленных порогов сигнализации, % |
±2 |
Габаритные размеры, мм, не более: - ширина |
71 |
- высота |
173 |
- глубина |
43 |
Масса, г, не более |
360 |
Рабочие условия эксплуатации: о - температура окружающей среды, С |
от -20 до +50 |
- относительная влажность воздуха, % |
от 15 до 95 (без конденсации) |
- атмосферное давление, кПа |
от 90 до 110 |
Маркировка взрывозащиты |
Ex ia IIC T4Х |
Степень защиты корпуса по ГОСТ 14254-2015 |
IP 67 |
