Номер по Госреестру СИ: 51065-12
51065-12 Газоанализаторы стационарные
(SD-1)
Назначение средства измерений:
Газоанализаторы стационарные SD-1 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения содержания метана, изо-бутана, водорода или общего содержания горючих газов с калибровкой по метану или изо-бутану в воздухе рабочей зоны и сигнализации при превышении установленных порогов.

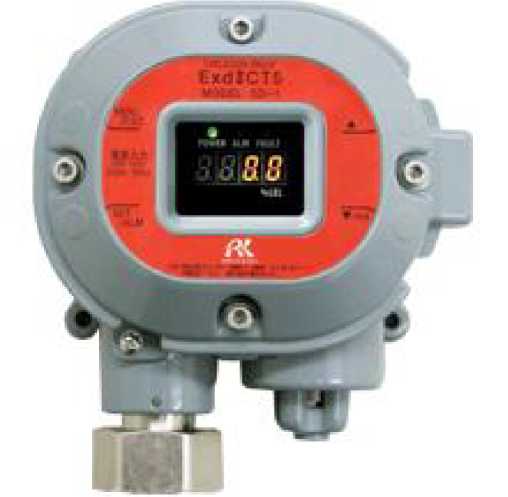

Внешний вид.
Газоанализаторы стационарные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 06.09.2017
Номер записи - 140633
ID в реестре СИ - 363033
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Нет данных, Газоанализатор стационарный SD-1, SD-1-GP, SD-1 мод. GP EX (СН4), SD-1, GP EX, (CH4),
Производитель
Изготовитель - Фирма "Riken Keiki Co., Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 152
Выдано извещений - 2
Кол-во периодических поверок - 97
Кол-во средств измерений - 44
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 12031 дн.
Приказы РСТ, где упоминается данный тип СИ
№725 от 2012.09.05 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 51063-51071-12)
Наличие аналогов СИ: Газоанализаторы стационарные (SD-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
51065-12 Газоанализаторы стационарные (SD-1) Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
69348-17 Дозаторы лабораторные ("Аквастеп") Общество с ограниченной ответственностью "СКАНЛАБ" (ООО "СКАНЛАБ") (РОССИЯ Московская обл., г. Орехово-Зуево) |
|
51065-12 Газоанализаторы стационарные (SD-1) Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
84764-22 Газоанализаторы стационарные со сменными сенсорами взрывозащищенные (ССС-903М19) АО "Электронстандарт-Прибор" (РОССИЯ г.С.-Петербург) |
|
51065-12 Газоанализаторы стационарные (SD-1) Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
69393-17 Преобразователи газоаналитические универсальные (ПГУ-А) Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22218-07 01.05.2012 |
Газоанализаторы портативные, GX-2001, GX-3000, CO-O2, OX-O2, CX-II Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
23137-02 |
Газоанализатор, RS-325L Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
23953-02 01.01.2008 |
Газоанализаторы персональные, Gas Watch 2 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
23954-02 01.01.2008 |
Газоанализаторы электрохимические портативные, SC-90, HS-82 URS Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
23954-05 01.10.2010 |
Газоанализаторы электрохимические портативные, SC-90, HS-82 URS Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
23955-02 01.01.2008 |
Газоанализаторы портативные комбинированные, GX-111 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
23956-02 01.01.2008 |
Газоанализаторы портативные комбинированные, RX-415 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
23957-02 01.01.2008 |
Газоанализаторы стационарные многоканальные, RM-170T Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
23958-02 01.01.2008 |
Системы газоаналитические многоканальные, RM-580 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
23959-02 01.01.2008 |
Газоанализаторы стационарные, SD-703, SD-705 RI Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
23960-02 01.01.2008 |
Газоанализаторы стационарные, GD-77 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
24043-02 01.01.2008 |
Приборы для приготовления газовых смесей, RG-240A Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
28147-04 01.12.2009 |
Газоанализаторы персональные, GX-2003 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
28147-10 01.08.2015 |
Газоанализаторы персональные, GX-2003 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
28175-04 01.12.2009 |
Газоанализаторы сероводорода персональные, HS-01S Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
28175-10 01.08.2015 |
Газоанализаторы сероводорода персональные, HS-01S Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
28176-04 01.12.2009 |
Газоанализаторы горючих газов персональные, GP-01 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
28176-10 01.08.2015 |
Газоанализаторы горючих газов персональные, GP-01 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
34663-07 01.05.2012 |
Газоанализаторы, RX-517, SD-805 RI Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
1 год | |
|
37308-08 01.04.2013 |
Газоанализаторы формальдегида, RIKEN мод. FP-30 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
42568-09 16.04.2020 |
Газоанализаторы персональные, Gas Watch 2 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
42569-09 01.01.2015 |
Газоанализаторы стационарные, SD-705 RI, SD-705 RID, SD-705 EC, SD-705 GP, SD-705 GH Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
42570-09 01.01.2015 |
Системы газоаналитические многоканальные, RM-580 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
42571-09 01.01.2015 |
Газоанализаторы портативные комбинированные, RX-415 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
42572-09 01.01.2015 |
Газоанализаторы стационарные, GD-77 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
42572-10 01.08.2015 |
Газоанализаторы стационарные, GD-77 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
42577-09 19.01.2020 |
Газоанализаторы портативные, GX-2009 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
51065-12 06.09.2017 |
Газоанализаторы стационарные, SD-1 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
57038-14 08.04.2019 |
Газоанализаторы, RX-517 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
69907-17 21.12.2022 |
Газоанализаторы портативные, GP-03, HS-03, CO-03 и ОХ-03 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71310-18 01.06.2024 |
Газоанализаторы, FP-31 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71485-18 07.06.2024 |
Газоанализаторы портативные, GX-6000 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75196-19 03.06.2024 |
Газоанализаторы, TP-70D Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75551-19 17.07.2024 |
Газоанализаторы портативные, CX-5 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76273-19 27.09.2024 |
Газоанализаторы портативные, GX-2012, GX-2012GT Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Преобразователи газоаналитические универсальные (ПГУ-А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЗАПСИБНЕФТЕХИМ" (RA.RU.313389) | 39 | 0 | 39 | 0 | 36 | 0 | 36 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 37 | 0 | 30 | 0 | 37 | 0 | 30 | ||
| ООО "СИБУР ТОБОЛЬСК" (RA.RU.313389) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 12 | 0 | 12 | 2 | 12 | 0 | 12 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭРИС" (RA.RU.310699) | 4 | 1 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи газоаналитические универсальные (ПГУ-А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
1589 | 1589 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SD-1 |
SD-1 |
#03712 |
D8369D9F85B6AAFB 05C88B6DFFE7 DE29 |
MD5 |
|
SD-1 |
SD-1_GP |
#04185 |
579226742B487D460F 46E1FB05D9B B5D |
MD5 |
Программное обеспечение газоанализаторов имеет древовидную структуру. С помощью программного обеспечения возможно считывать результаты измерений, проводить калибровку прибора, настраивать пороги срабатывания сигнализации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 32862010 соответствует уровню «A». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Влияние программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Напряжение питания, В
Габаритные размеры, мм, не более Масса, кг, не более
Условия эксплуатации:
Температура
Относительная влажность
24
148x161x88
2,0
от минус 20 оС до плюс 50 оС не более 95 %, без влагообразования
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам стационарным SD-1-
1. ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
2. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
-
3. Техническая документация фирмы-изготовителя.
Осуществление деятельности в области охраны окружающей среды; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Изготовитель
Фирма "Riken Keiki Co., Ltd. ", Япония.Адрес: 2-7-6, Azusawa, Itabashi - ku, Tokyo, 174-8744, Japan.
Тел.: +81-3-3966-1113, факс +81-3-3558-9110
адрес в Интернет: http ://www.rikenkeiki. co.jp
Заявитель
Московское представительство фирмы "Тайрику Трейдинг Ко., Лтд.", Япония.Адрес: Российская федерация, 119049, Москва, 4-й Добрынинский пер, дом 6, этаж 2
Тел.: (495) 237 18 82, факс (495) 237 69 42
адрес в Интернет: http://www.tairiku-riken.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП «ВНИИМС», г. Москва
Газоанализаторы стационарные SD-1 состоят из следующих блоков: термокаталитические сенсоры для измерения содержания метана, изо-бутана, водорода или общего содержания горючих газов с калибровкой по метану или изо-бутану; устройства индикации и сигнализации о превышении установленных пороговых значений; всасывающий насос со встроенной сигнализацией; блок вторичного преобразователя сигнала. Пороги срабатывания сигнализации настраиваются по требованию заказчика при помощи меню.
Сенсоры имеют встроенные микропроцессоры, цифровой оптический дисплей, магнитоуправляемое реле. Напряжение питания постоянного тока - 24 В. Выходной сигнал сенсоров 4-20 мА. Сенсор может быть удален от блока вторичного преобразователя на расстояние до 2000 м.
Фотография общего вида газоанализатора SD-1
Основные метрологические и технические характеристики приборов приведены в таблице 2. Таблица 2
|
Определяемый компонент |
Диапазон измере ний, % НКПР |
Пределы допускаемых значений погрешности измерений, приведенной к верхнему пределу диапазона измерений, % |
|
Общее содержание горючих газов (по CH4 или i-C4H10) |
0-100 |
± 5 |
|
CH4 |
0-100 |
± 5 |
|
i-C4Hio |
0-100 |
± 5 |
|
H2 |
0-100 |
± 5 |
Время установления показаний, Т0,9, с, не более 30
