Номер по Госреестру СИ: 71485-18
71485-18 Газоанализаторы портативные
(GX-6000)
Назначение средства измерений:
Газоанализаторы портативные GX-6000 предназначены для измерений объемной доли горючих (углеводородных) газов и водорода, а также вредных газов (сероводорода, оксида углерода, диоксида серы, диоксида азота, цианистого водорода, аммиака, хлора, диоксида углерода) и кислорода в воздухе рабочей зоны.
Внешний вид.
Газоанализаторы портативные
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
-
- встроенное;
-
- автономное.
Встроенное ПО выполняет следующие основные функции:
-
- приём и обработку измерительной информации от первичного измерительного преобразователя;
-
- отображение результатов измерений на дисплее;
-
- хранение результатов измерений;
-
- ведение и хранение журнала событий.
Встроенное ПО реализует следующие расчетные алгоритмы:
-
- вычисления результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
-
- сравнение результатов измерений с заданными пороговыми значениями, вычисление значений STEL и TWA (усредненные показания соответственно за 15 мин. и 8 ч работы).
Встроенное ПО идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО: |
05504 |
Номер версии (идентификационный номер) ПО |
1.00 |
Цифровой идентификатор ПО: |
F04E |
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на заднюю поверхность корпуса газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным GX-6000
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы-изготовителя «Riken Keiki Co, Ltd», Япония.
Поверка
Поверкаосуществляется по документу МП 2017-4 «Инструкция. Газоанализаторы портативные GX-6000. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31 октября 2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС-03-03, рег. № 62151-15 в комплекте со стандартными образцами состава: газовые смеси H2S/N2, CO/N2, Cl2/N2, NO2/N2, HCN/N2, NH3/N2, SO2/N2, CO2/N2, О2М - ГСО 10546-2014; Н/воздух, СН/Воздух, CH4/N2, CзH8/вOЗДуX, C3H8/N2, И-C4H10/вOЗДуX, U-C4H10/N2, H-C5H12/вOЗДуX, H-C5H12/N2, н-C6H14/воздух, н-C6H14/N2, u-C4H8/N2 - ГСО 10540-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки на свидетельство о поверке.
Изготовитель
Фирма «Riken Keiki Co, Ltd», Япония
Адрес: 2-7-6 Azusawa, Itabashi-ku, Tokyo, 174-8744, Japan
Тел.: + 81 3 3966 1113
Факс: + 81 3 3558 0110
E-mail: intdept@rikenkeiki.co.jp
Заявитель
Представительство фирмы «Тайрику Трейдинг Ко., Лтд.» (Япония)ИНН 9909005080
Адрес: 119049, г. Москва, ул. Коровий Вал, д. 7 стр. 1 пом. XII
Тел.: +7 (499) 237-18-82
Факс: +7 (495) 931-99-47
E-mail: info@tairiku.info
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Тел.: +7 (495) 526-63-00
Факс: +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Газоанализаторы портативные GX-6000 (далее - газоанализаторы) способны измерять одновременно до шести различных газов. Комбинации измеряемых газов зависят от типов используемых в газоанализаторах сенсоров (первичных преобразователей). В газоанализаторах используются термокаталитические сенсоры для измерения горючих газов, электрохимические сенсоры для измерения токсичных газов, гальванические для измерения кислорода, оптические для измерения горючих газов и диоксида углерода, а также фотоионизационные для измерения летучих органических соединений (ЛОС). Последние имеют два исполнения: одно для измерений в млд-1 диапазоне, другое для измерений в млн-1 диапазоне.
Конструктивно газоанализаторы выполнены одноблочными в ударопрочном пластмассовом корпусе, снабженном металлическим зажимом для крепления газоанализатора к каске, карману или поясному ремню работника.
Отбор пробы осуществляется встроенным насосом.
Электрическое питание газоанализаторов осуществляется от трёх щелочных батареек типа АА или литий-ионного аккумулятора.
Газоанализаторы имеют жидко-кристаллический монохромный цифровой дисплей с подсветкой, обеспечивающей отображение:
-
- результатов измерений содержания определяемых компонентов (до шести одновременно);
-
- текущего времени;
-
- уровня заряда аккумуляторов;
-
- двух порогов аварийной сигнализации;
-
- меню пользователя.
Газоанализаторы обеспечивают выполнение следующих функций:
-
- непрерывное измерение содержания определяемых компонентов;
-
- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
-
- память данных/журнал событий;
-
- самодиагностику газоанализатора при включении электрического питания.
Газоанализаторы осуществляют срабатывание сигнализации по двум порогам для каждого измерительного канала:
-
- звуковым сигналом;
-
- светодиодным индикатором;
-
- вибрационным сигналом тревоги;
-
- отображением на дисплее символов, обозначающих пороги срабатывания.
Газоанализаторы снабжены устройством, позволяющим сигнализировать о падении оператора.
Вывод данных на персональный компьютер осуществляется в лабораторных условиях при помощи ИК-порта.
Газоанализаторы выполнены во взрывозащищенном исполнении.
Взрывозащищенность газоанализатора обеспечивается следующими видами взрывозащиты: “искробезопасная электрическая цепь i” по ГОСТ Р МЭК 60079-11-2010 и конструктивным исполнением в соответствии с ГОСТ Р МЭК 60079-0-2011.
Общий вид газоанализатора представлен на рисунке 1. Опломбирование газоанализаторов не предусмотрено.

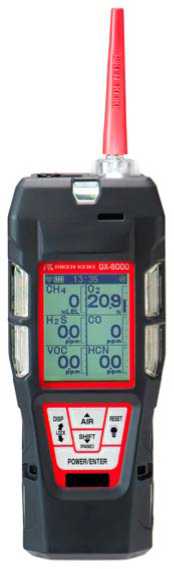

Рисунок 1 - Общий вид газоанализатора GX-6000
Комплектность газоанализаторов приведена в таблице 6.
Таблица 6 - Комплектность газоанализаторов
Наименование |
Обозначение |
Кол-во |
Газоанализатор портативный |
GX-6000 |
1 |
Зарядное устройство |
BC-6000 |
1 |
Защитный чехол |
1 | |
Защитная пленка для экрана |
1 | |
Конический зонд |
1 | |
Программное обеспечение на CD-диске |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
МП 2017-4 |
1 |
Метрологические характеристики газоанализаторов приведены в таблица 2-4.
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности
газоанализаторов
Определяемый компонент |
Диапазон показаний |
Диапазоны измерений |
Пределы допускаемой основной погрешности | ||
Д1) |
62), % |
Y3), % | |||
1 |
2 |
3 |
4 |
5 |
6 |
Водород и углеводородные газы СхНу (метан СН4 и др., термокаталитический сенсор) |
от 0 до 100 % НКПР |
от 0 до 10 включ. % НКПР св. 10 до 40 включ. % НКПР св. 40 до 50 включ. % НКПР |
±2 % НКПР |
±5 |
±5 |
Сероводород H2S |
от 0 до 100 млн-1 |
от 0 до 30 млн-1 от 0 до 100 млн-1 |
±3 млн-1 |
- |
±5 |
Оксид углерода СО |
от 0 до 500 млн-1 |
от 0 до 20 включ. млн-1 св. 20 до 150 включ. млн-1 св. 150 до 500 включ. млн-1 |
±4 млн-1 |
±20 |
±6 |
Кислород О2 |
от 0 до 40 % об. |
от 0 до 10 включ. % об. св. 10 до 20 включ. % об. св. 20 до 40 включ. % об. |
±0,5 % об. |
±2,5 |
±2,5 |
Диоксид серы SO2 |
от 0 до 99,9 млн-1 |
от 0 до 99,9 млн-1 |
- |
- |
±5 |
Диоксид азота NO2 |
от 0 до 20 млн-1 |
от 0 до 20 млн-1 |
- |
- |
±5 |
Цианистый водород НСN |
от 0 до 15 млн-1 |
от 0 до 15 млн-1 |
- |
- |
±10 |
Аммиак NH3 |
от 0 до 400 млн-1 |
от 0 до 75 млн-1 от 0 до 400 млн-1 |
±5 ±5 | ||
Хлор Cl2 |
от 0 до 10 млн-1 |
от 0 до 3 млн-1 от 0 до 10 млн-1 |
±10 ±5 | ||
Диоксид углерода СО2 (оптический сенсор) |
от 0 до 10 % об. |
от 0 до 10000 млн-1 от 0 до 5 % об. |
±2 ±5 | ||
Метан СН4 (оптический сенсор) |
от 0 до 100 % об. |
от 0 до 100 % об. |
±5 | ||
Углеводородные газы СхНу (метан СН4 и др., оптический сенсор) |
от 0 до 30 % об. |
от 0 до 100 % НКПР от 0 до 30 % об. |
- |
- |
±5 ±7 |
Летучие органические соединения ЛОС |
от 0 до 50000 млд-1 от 0 до 6000 млн-1 |
от 0 до 5000 включ. млд-1 св. 5000 до 50000 включ. млд-1 от 0 до 6000 включ. млн-1 |
- |
±2 |
±2 ±2 |
|
Таблица 3 - Пределы допускаемой дополнительной погрешности газоанализаторов, в долях
от предела допускаемой основной погрешности
Определяемый компонент |
От влияния изменения температуры в пределах рабочих условий |
От влияния изменения относительной влажности окружающей среды в пределах рабочих условий |
От влияния изменения атмосферного давления в пределах рабочих условий |
Углеводородные газы и водород |
0,5 |
0,5 |
0,4 |
Токсичные газы, кислород и ЛОС |
1,0 |
0,5 |
0,3 |
Таблица 4 - Пределы допускаемого времени установления показаний газоанализаторов
Определяемый компонент |
Тэ,9 |
Т0,63 |
Углеводородные газы и водород (Н2), с, не более |
30 |
- |
Токсичные газы (СО, Н^, SO2, NO2, HCN), с, не более |
30 |
- |
Токсичные газы (NH3, Cl2), с, не более |
- |
30 |
Кислород (О2), с, не более |
20 |
- |
ЛОС и диоксид углерода (СО2), с, не более |
15 |
- |
Основные технические характеристики приведены в таблице 5.
Таблица 5 - Технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Напряжение питания от источника постоянного тока, В: - три батарейки АА или аккумуляторный блок BUL-6000 |
4,5 |
Время непрерывной работы, ч, не менее: - c BUD-6000 |
8 |
- c BUL-6000 |
14 |
Габаритные размеры (ширина, высота, глубина), мм, не более |
70х201х54 |
Масса, г, не более |
500 |
Маркировка взрывозащиты газоанализатора по ГОСТ Р МЭК 60079-0-2011 |
OEx ia IIC T4 Ga |
Степень защиты корпуса газоанализатора по ГОСТ 14254-96 |
IP 67 |
Рабочие условия эксплуатации: о - температура окружающей среды, С |
от -20 до +50 |
- относительная влажность воздуха, %, не более |
95 (без конденсации) |
- атмосферное давление, кПа |
от 90 до 110 |
