Назначение средства измерений:
Газоанализаторы FP-31 (далее - газоанализаторы) предназначены для измерения концентрации формальдегида в воздушных средах. Газоанализаторы применяются для контроля атмосферного воздуха и воздуха рабочей зоны.
Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части газоанализатора;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FP-31EX |
Номер версии (идентификационный номер) ПО |
v. 1.0 |
Цифровой идентификатор ПО |
B08F |
Алгоритм расчета цифрового идентификатора ПО |
- |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам FP-31
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация изготовителя Riken Keiki Co., Ltd, Япония
Поверка
Поверкаосуществляется по документу МП-031/03-2018 «Газоанализаторы FP-31. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «15» марта 2018 г.
Основные средства поверки:
- установки динамические - рабочие эталоны 1-го разряда Микрогаз-ФМ (регистрационный номер 68284-17) в комплекте с источниками микропотока формальдегида по ИБЯЛ.418319.013 (регистрационный номер 15075-09).
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Riken Keiki Co., Ltd, Япония
Адрес: 2-7-6 Azusawa Itabashi-Ku, Tokyo 174-8744 Japan
Тел.: 81-3-3966-1113
Факс: 81-3-3558-9110
Web-сайт: http://www.rikenkeiki.co.jp
E-mail: intdept@rikenkeiki.co.jp
Заявитель
Общество с ограниченной ответственностью «ТАЙРИКУ МОСКВА ЛТД» (ООО «ТАЙРИКУ МОСКВА ЛТД»)
ИНН 7710155308
Адрес: 119049, г. Москва, ул. Коровий Вал, д. 7, стр. 1, пом. ХИ, ком. 1,3
Тел.: + 7 (499) 237-18-82
Факс: +7 (495) 931-99-47 E-mail: info@tairiku.info
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. № 14-17
Тел.: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Принцип действия газоанализатора основан на фотометрическом определении формальдегида, метод основан на измерении коэффициента отражения в видимой области спектра окрашенного участка первичного преобразователя (сенсора).
Газоанализатор является портативным, одноканальным прибором, состоит из одного блока, режим работы - циклический, с принудительным отбором пробы. Газоанализатор выполнен в пластиковом корпусе, в котором размещены: побудитель расхода, устройство подачи питания, детекторный модуль, цифровой дисплей.
Изменение окраски сенсора (от белого до желтого) связано с химической реакцией взаимодействия реактива, которым пропитана бумага в сенсоре, с формальдегидом. Интенсивность окрашивания сенсора пропорционально содержанию формальдегида в газовой пробе.
Изменение окраски сенсора приводит к изменению пучка отраженного света, который определяет степень освещенности. Скорость изменения интенсивности этого пучка отраженного света должна рассматриваться как значение отклика, соотношения действительного значения интенсивности отраженного света к значению после контакта с газом.
Показания газоанализатора выводятся на цифровой дисплей, показывающий содержание формальдегида в газовой пробе.
Внешний вид газоанализаторов приведен на рисунке 1. Опломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.

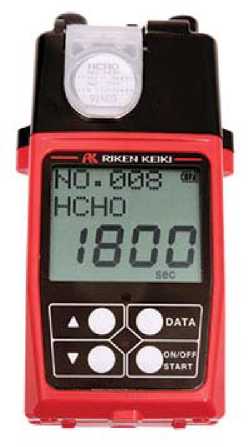

Рисунок 1 - Внешний вид газоанализаторов FP-31
Таблица 2 - Метрологические характеристики газоанализаторов
Наименование характеристики |
Значение | |||
Диапазон показаний концентраций формальдегида в воздухе, млн-1 |
от 0 до 0,4 |
от 0 до 1,0 | ||
Диапазон измерений концентраций формальдегида в воздухе, млн-1 |
от 0 до 0,040 |
от 0,040 до 0,40 |
от 0 до 0,40 |
от 0,40 до 1,0 |
Пределы допускаемой основной абсолютной погрешности, млн.-1 |
±0,008 |
±0,008 | ||
Пределы допускаемой основной относительной погрешности, % |
±20 |
±20 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой дополнительная погрешность от влияния внешних факторов не должна превышать, (в долях от допускаемой основной погрешности): -при изменении температуры окружающей среды в диапазонах: от -10 до +20 о С включ. и св. +20 до +40 о С, на каждые ±10 о С |
±0,5 |
- при изменении относительной влажности в диапазоне от 20 до 90 % |
±0,5 |
Время прогрева газоанализатора, с, не более |
30 |
Таблица 3 - Технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Габаритные размеры (В*Ш*Д), мм, не более |
85x150x45 |
Масса, кг, не более |
0,25 |
Потребляемая мощность, Вт, не более |
0,1 |
Рабочие условия эксплуатации преобразователей: о
|
от -10 до +40 от 90 до 110 от 20 до 90 |
Срок службы, лет |
10 |
