Номер по Госреестру СИ: 75838-19
75838-19 Модули ввода/вывода аналоговых и дискретных сигналов
(FLEX 5000™)
Назначение средства измерений:
Модули ввода/вывода аналоговых и дискретных сигналов серии FLEX 5000™ (далее - модули) предназначены для измерительных преобразований сигналов силы и напряжения постоянного тока, сопротивления постоянного тока, частоты следования импульсов, сигналов от термопар и термопреобразователей сопротивления, а также для формирования управляющих аналоговых сигналов силы и напряжения постоянного тока, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений параметров технологических процессов
Внешний вид.
Модули ввода/вывода аналоговых и дискретных сигналов
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) модулей можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер или систему управления.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и не может быть модифицировано в процессе эксплуатации с помощью внешнего подключения.
Соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014. Программные средства верхнего уровня содержат:
-
- серверную часть для сбора и передачи информации с модулей;
-
- клиентскую часть, устанавливаемую на автоматизированное рабочее место, обеспечивающую визуализацию параметров;
-
- инженерную станцию для изменения технологического программного обеспечения,
на которой установлено ПО для конфигурирования устройств —
Studio 5000 Logix Designer®.
Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по специальному алгоритму.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО | |
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
ВПО (Firmware) |
Номер версии (идентификационный номер) ПО, не ниже |
Не ниже 1.011 |
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям ввода/вывода аналоговых и дискретных сигналов серии FLEX 5000™ГОСТ IEC 61131-2-2012 Контроллеры программируемые. Часть 2. Требования к оборудованию и испытания
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденному ФГУП «ВНИИМС».
Основные средства поверки:
Калибратор многофункциональный Fluke 5502E, регистрационный номер в Федеральном информационном фонде (далее по тексту — рег. №) № 52489-13;
Мультиметр цифровой прецизионный Fluke 8508А, рег. № 25984-14; Генератор сигналов низкочастотный прецизионный ГЗ-122, рег. № 10237-85;
Калибратор многофункциональный и коммуникатор BEAMEX MC5-R,
рег. № 52489-13;
Частотомер электронно-счетный Ч3-63/1, рег. № 25984-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Rockwell Automation Inc., США
Адрес: 1201 South Second Street, Milwaukee, Wisconsin, 53204, USA
W eb-сайт: www.rockwellautomation.com
Заявитель
ООО «Роквелл Аутомейшн»
Адрес: 107061, г. Москва, Преображенская площадь, д. 8, 18 этаж Телефон: +7 (495) 956-04-64
W eb-сайт: www.rockwellautomation.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия модулей основан на преобразовании сигналов от датчиков в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимую величину при помощи цифро-аналогового преобразователя
(ЦАП).
Модули используются в качестве удаленного ввода/вывода для контроллеров серии Logix 5000, таких как ControlLogix® 5580, CompactLogix™ 5380 и CompactLogix 5480. Настройка конфигурации модулей осуществляется с помощью программного обеспечения Studio 5000 Logix Designer®.
Для подключения периферийных устройств к модулям ввода/вывода требуются клеммные основания (TB) в сборе. Клеммное основание в сборе состоит из монтажного основания (MB) и съемной клеммной колодки (RTB).
Модули конструктивно представляют собой электронные приборы, выполненные в пластиковых корпусах с клеммными зажимами в нижней части. Модули крепятся на DIN рейку. Выпускаются следующих типов:
-
- 5094-IF8, 5094-IF8XT, для измерительных преобразований аналоговых сигналов напряжения и силы постоянного электрического тока в цифровой код;
-
- 5094-OF8, 5094-OF8XT, для преобразования цифровых сигналов в выходные аналоговые сигналы напряжения и силы постоянного электрического тока;
-
- 5094-IY8, 5094-IY8XT для измерительных преобразований сигналов напряжения и силы постоянного электрического тока, сопротивления, измерительных преобразований сигналов от термопар и от термопреобразователей сопротивления;
-
- 5094-HSC, 5094-HSCXT измерительных преобразований частоты следования
импульсов.
Общий вид модулей представлен на рисунке 1.
Пломбирование модулей не предусмотрено.

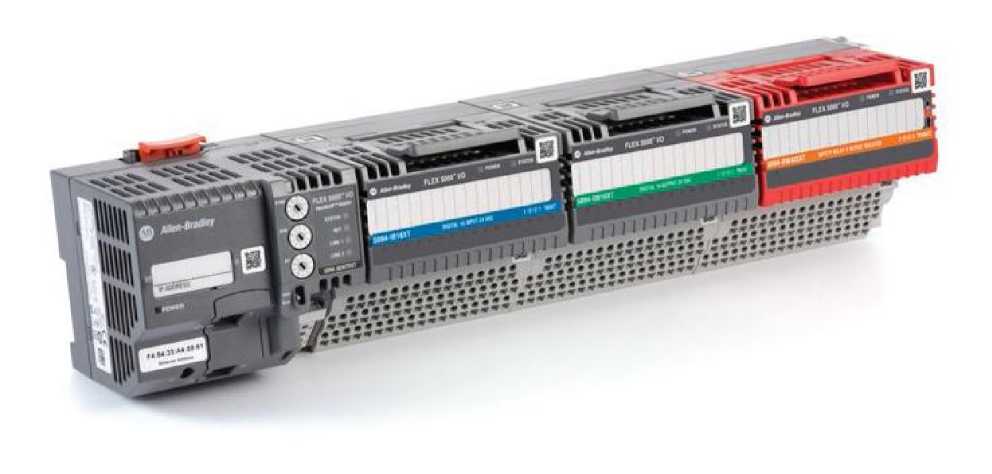

Рисунок 1 - Общий вид модулей ввода/вывода серии FLEX 5000™
Метрологические характеристики приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики модулей 5094-IY8, 5094-IY8XT, 5094-IF8, 5094-IF8XT, 5094-OF8, 5094-OF8XT
Тип модуля |
Диапазон преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной приведенной погрешности, % от диапазона, ± |
Пределы допускаемой доп. приведенной погрешности от изменения темп. окр. среды на 10 °С, %, ± | |
на входе |
на выходе | |||
1 |
2 |
3 |
4 |
5 |
5094-IY8 5094-IY8XT |
от -10 до +10 В |
15 бит |
0,05 |
0,028 |
от 0 до 10 В от 0 до 5 В |
16 бит | |||
от 0 до 20 мА от 4 до 20 мА |
16 бит |
0,05 |
0,047 | |
от 1 до 500 Ом от 2 до 1000 Ом от 4 до 2000 Ом от 8 до 4000 Ом |
16 бит |
0,05 |
0,060 | |
Термопреобразователи сопротивления4): Pt100, Pt200, Pt500, -P1t1000 (а = 0,00385 °С-1) от -200 до +870 °С Pt100, Pt200, Pt500, P-1t1000 (а = 0,003916 °С-1) от -200 до +630 °С |
16 бит |
0,055) |
0,0605) | |
от -100 до +100 мВ Термопары1): B от 21 до 1820 °С C от 0 до 2320 °С D от 0 до 2320 °С E от -270 до +1000 °С J от -210 до +1200 °С K от -270 до +1372 °С L от -200 до +800 °С N от -270 до +1300 °С R от -50 до +1768 °С S от -50 до +1768 °С T от -270 до +400 °С |
16 бит |
0,052)3) |
0,0152)3) | |
5094-IF8 5094-IF8XT |
от -10 до +10 В |
15 бит |
0,05 |
0,028 |
от 0 до 10 В от 0 до 5 В |
16 бит | |||
от 0 до 20 мА от 4 до 20 мА |
16 бит |
0,05 |
0,047 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
5094-OF8 5094-OF8XT |
16 бит |
от -10 до +10 В от 0 до 10 В от 0 до 5 В |
0,1 |
0,047 |
16 бит |
от 0 до 20 мА от 4 до 20 мА |
0,1 |
0,060 | |
Примечания:
|
аблица 3 - Метрологические характеристики модулей счёта 5094-HSC, 5094-HSCXT
Тип модуля |
Диапазон преобразований частоты следования импульсов и количества импульсов |
Пределы допускаемой погрешности в рабочих условиях у- приведённая, Д- абсолютная |
5094-HSC 5094-HSCXT |
от 0 до 1 МГц (амплитуда сигнала от 3 до 32 В) |
Y= ±0,1 % от измеренного значения Д= ±1 мГц1) |
32 от 1 до 2 имп. |
Д=±1 имп. | |
Примечание: 1) применяется наибольшая погрешность |
аблица 4 - Основные технические характеристики модулей серии FLEX 5000™
Наименование характеристики |
Значение |
Напряжение питания модулей, В |
от 18 до 32 |
Потребляемая мощность модулей, Вт, не более |
3,9 |
Габаритные размеры модулей, мм, не более: - высота |
74 |
- ширина |
94 |
- длина |
50 |
Масса модулей, г, не более: |
119 |
Условия эксплуатации: - температуры окружающей среды, °С |
от -40 до +70 |
- относительная влажность, % |
от 5 до 95 |
- атмосферное давление, кПа |
от 74,8 до 110,4 |
Нормальные условия: - температуры окружающей среды, °С |
от +23 до +27 |
- относительная влажность, % |
от 5 до 95 |
- атмосферное давление, кПа |
от 74,8 до 110,4 |
