Номер по Госреестру СИ: 74627-19
74627-19 Модули ввода/вывода
(1719)
Назначение средства измерений:
Модули ввода/вывода серии 1719 предназначены для измерительных преобразований сигналов силы и напряжения постоянного тока, сопротивления постоянного тока, сигналов от термопар и термопреобразователей сопротивления, частоты следования импульсов, а также для формирования управляющих аналоговых сигналов силы постоянного тока.

Внешний вид.
Модули ввода/вывода
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) модулей можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер или систему управления.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и не может быть модифицировано в процессе эксплуатации с помощью внешнего подключения, за исключением калибровки.
Программные средства верхнего уровня содержат:
-
- серверную часть для сбора и передачи информации с модулей;
-
- клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;
-
- инженерную станцию для изменения технологического программного обеспечения,
на которой установлено ПО для конфигурирования устройств —
Studio 5000.
Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по специальному алгоритму.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимого ПО | |
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
ВПО (Firmware) |
Номер версии (идентификационный номер) ПО, не ниже |
Не ниже 1.001 |
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям ввода/вывода серии 1719
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
Поверка
Поверкаосуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- калибратор многофункциональный BEAMEX MC6(-R), регистрационный номер в Федеральном информационном фонде № 52489-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Rockwell Automation Inc., США Адрес: 1201 South Second Street, Milwaukee, Wisconsin, 53204, USA
Телефон: +1(414) 382-20-00
W eb-сайт: www.rockwellautomation.com
Заявитель
Общество с ограниченной ответственностью «Роквелл Аутомейшн» (ООО «Роквелл Аутомейшн»)
Адрес: 107061, г. Москва, Преображенская площадь, д. 8, 18 этаж Телефон: +7 (495) 956-04-64
W eb-сайт: www.rockwellautomation.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия модулей ввода/вывода серии 1719 основан на преобразовании сигналов от датчиков в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимую величину при помощи цифроаналогового преобразователя (ЦАП).
Модули ввода/вывода серии 1719 применяются для гальванической развязки вторичной части измерительных и управляющих систем от выходных цепей датчиков и входных цепей исполнительных механизмов при автоматизации технологических процессов в различных областях промышленности, на транспорте, в коммунальном хозяйстве.
Модули ввода/вывода серии 1719 представляют собой многоканальные искрозащищенные аналого-цифровые и цифро-аналоговые промежуточные измерительные преобразователи с гальванической развязкой цепей входа, выхода и питания. Требования к гальванической развязке соответствуют требованиям европейского стандарта EN50020.
Модули ввода/вывода серии 1719 конструктивно представляют собой электронные приборы, выполненные в пластиковых корпусах с металлическими выводами и предназначены для крепления на терминальную панель. Выпускаются следующих типов:
-
- 1719-CF4H для измерительных преобразований аналоговых сигналов силы постоянного электрического тока в цифровой код и для воспроизведения выходных аналоговых сигналов силы постоянного тока;
-
- 1719-IT4B для измерительных преобразований сигналов напряжения постоянного тока и сигналов от термопар;
-
- 1719-IR4B для измерительных преобразований сигналов от термопреобразователей сопротивления;
-
- 1719-IF4HB для измерительных преобразований аналоговых сигналов силы постоянного электрического тока в цифровой код;
-
- 1719-IJ для измерительных преобразований частоты следования импульсов.
Общий вид средства измерений представлен на рисунке 1.
Пломбирование модулей не предусмотрено.

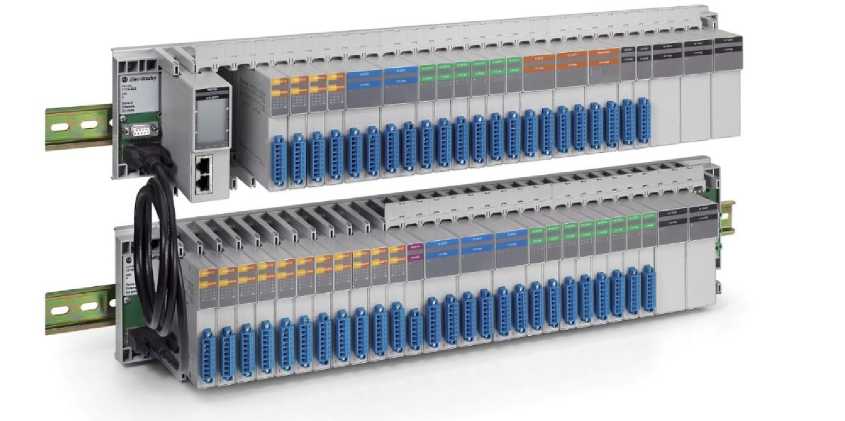

Рисунок 1 - Общий вид модулей ввода/вывода серии 1719
Таблица 2 - Метрологические характеристики модулей 1719-CF4H, 1719-IF4HB,
1719-IT4B, 171 |
9-IR4B | |||
Тип модуля |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой приведенной основной погрешности, % от диапазона, ± |
Пределы допускаемой приведенной доп. погрешности от изменения темп. окр. среды на 10 °С, % от диапазона, ± | |
на входе |
на выходе | |||
1719-CF4H |
от 0 до 20 мА от 4 до 20 мА |
12 бит (для диапазона от 0 до 26 мА) |
0,1 |
0,1 |
12 бит (для диапазона от 0 до 26 мА) |
от 0 до 20 мА от 4 до 20 мА | |||
1719-IF4HB |
от 4 до 20 мА |
12 бит (для диапазона от 0 до 26 мА) |
0,1 |
0,1 |
1719-IT4B1) |
от -65 до +75 мВ с фильтром от -75 до +75 мВ без фильтра, U (от -200 до +600 °С) B: (от +400 до +1820 °С) E: (от -270 до +1000 °С) T: (от -270 до +400 °С) K: (от -270 до +1372 °С) S: (от -50 до +1768 °С) R: (от -50 до +1768 °С) L: (от -200 до +800 °С) J: (от -210 до +1200 °С) N: (от -270 до +1300 °С) |
12 бит |
0,12) |
0,1 |
1719-IR4B |
сигналы от термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000: (от -200 до +850 °С) Ni100, Ni500, Ni1000 (от -60 до +180 °С) |
12 бит |
0,13) |
0,1 |
1) - Поддерживаются термопары B, E, K, N, T, J, R и S с номинальными статистическими характеристиками (НСХ) согласно документу ГОСТ Р 8.585-2001; типов L и U с НСХ согласно документу DIN 43710-1985. |
Продолжение таблицы 2 - Погрешность канала компенсации температуры холодного спая со встроенным термочувствительным элементом включена в допуск на основную погрешность. Погрешность рассчитывается для режима «мВ» (нормирующее значение состовляет 150 мВ), после чего пересчитывается в погрешность в «°С» в соответствии с градуировочной характеристикой конкретной термопары.
2)
3) - Погрешность рассчитывается для режима «Ом» и нормируется к максимальному диапазону преобразования для каждого типа, после чего пересчитывается в погрешность в «°С» в соответствии с градуировочной характеристикой конкретного типа термопреобразователя сопротивления согласно документу ГОСТ 6651-2009.
Таблица 3 - Метрологические характеристики модуля счёта 1719-IJ
Тип модуля |
Диапазон преобразований частоты следования импульсов и количества импульсов |
Пределы допускаемой погрешности в рабочих условиях Y- приведённая, Д- абсолютная |
1719-IJ |
от 0 до 15 кГц (амплитуда сигнала 8,2 В) |
Y=0,1 % от верх. гр. диап. изм. Д= ±1 мГц1) |
1 оТ2 от 1 до 2 , имп. |
Д=±1 имп. | |
1 г\3'2 от 1 до 2 , имп. | ||
1) - применяется наибольшая погрешность |
Таблица 4 - Основные технические характеристики модулей серии 1719
Наименование характеристики |
Значение |
Напряжение питания модулей, В |
от 20 до 35 |
Потребляемая мощность модулей, Вт - 1719-IR4B и 1719-IJ |
0,6 |
- 1719-IT4B |
1 |
- 1719-CF4H и 1719-IF4HB |
3 |
Габаритные размеры модулей, мм, не более: - высота |
100 |
- ширина 1719-CF4H и 1719-IJ |
16 |
- ширина 1719-IF4HB, 1719-IT4B и 1719-IR4B |
32 |
- длина |
103 |
Масса модулей г, не более: 1719-IJ |
90 |
1719-CF4H |
100 |
1719-IF4HB, 1719-IT4B и 1719-IR4B |
150 |
Условия эксплуатации: - температуры окружающей среды, °С |
от -20 до +60 |
- относительная влажность, % |
до 95 |
- атмосферное давление, кПа |
от 74,8 до 110,4 |
Нормальные климатические условия: - температуры окружающей среды, °С |
от +18 до +22 |
- относительная влажность, % |
до 95 |
- атмосферное давление, кПа |
от 74,8 до 110,4 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
230 000 |
Маркировка взрывозащиты |
Ex |
