Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Mega Analytics v3.3 · random resource promos · report blocks UX · scroll fix
Номер по Госреестру СИ: 79083-20
79083-20 Контроллеры программируемые
(Trusted 8000)
Назначение средства измерений:
Контроллеры программируемые Т rusted 8000 (далее - контроллеры) предназначены для измерений силы постоянного тока и преобразований измеренных значений в цифровые коды для последующей обработки и передачи по каналам связи, а также для преобразований дискретных сигналов (кодов) в аналоговые выходные сигналы силы постоянного тока.
Аналитический паспорт типа средства измерений
79083-20 — Контроллеры программируемые
Trusted 8000
Фирма "Rockwell Automation Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
0
организаций0
владельцев2
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
8
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| fc74505c-9b31-a072-ee7e-3d622eb04818 | 79083-20 | 2020-09-22 | — | актуальная |
| 8b568212-01d8-9d80-e7f8-aa3fe486ad85 | 79083-20 | 2020-09-12 | 2020-09-22 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Контроллеры программируемые
Рисунок № 1
Внешний вид.
Контроллеры программируемые
Рисунок № 2
Внешний вид.
Контроллеры программируемые
Рисунок № 3
Общие сведения
Дата публикации - 22.09.2020
Срок свидетельства - 01.09.2025
Номер записи -
ID в реестре СИ - 1381751
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Rockwell Automation Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1458 от 2020.09.01 об утверждении типа средств измерений
Наличие аналогов СИ: Контроллеры программируемые (Trusted 8000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rockwell Automation Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51228-12 13.09.2017 |
Комплексы измерительно-вычислительные и управляющие на базе платформы, Logix PAC Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
61743-15 01.10.2025 |
Барьеры искрозащиты , Allen-Bradley серии 937 Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
64136-16 06.06.2021 |
Комплексы измерительно-вычислительные и управляющие на базе платформы, Logix D Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
74627-19 09.04.2024 |
Модули ввода/вывода, 1719 Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
75838-19 20.08.2024 |
Модули ввода/вывода аналоговых и дискретных сигналов, FLEX 5000™ Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
79083-20 01.09.2025 |
Контроллеры программируемые, Trusted 8000 Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
87424-22 |
Система информационно-измерительная и управляющая защиты центробежного компрессора ЦК-201 установки изомеризации ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
87425-22 |
Система информационно-измерительная и управляющая блока короткоцикловой адсорбции водородосодержащего газа установки Л-24-6 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Контроллеры программируемые (Trusted 8000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Контроллеры программируемые (Trusted 8000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Контроллеры имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора, предназначенная для диагностики, настройки, сбора, обработки и передачи измерительной информации. Характеристики контроллеров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) модулей из состава контроллеров предприятием-изготовителем и не может быть изменена пользователем. Идентификационные данные встроенного ПО приведены в таблице 1.
Уровень защиты встроенного ПО контроллеров от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
К внешнему программному обеспечению, не влияющему на метрологические характеристики, относится следующее программное обеспечение: Trusted Toolset Suite, Trusted Process Control Algorithm Software Package, Trusted SOE & Process Historian Software Package, Trusted OPC Server Package Service.
Внешнее ПО Trusted Toolset Suite предназначено для настройки рабочих параметров в контроллере, ПО Trusted Process Control Algorithm Software Package предназначено для обработки параметров. Внешнее ПО Trusted SOE & Process Historian Software Package используется для создания журнала событий (с отметкой времени всех неисправностей, отключений, выходных действий) ПО позволяет собирать соответствующие данные с контроллеров через модуль интерфейса связи. Внешнее ПО Trusted OPC Server Package Service обеспечивает обмен данными (запись и чтение) между клиентской программой и контроллерами.
Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО:
|
Т8431С Trusted TMR Analogue Input Т8431С Trusted TMR Analogue Output |
|
Номер версии (идентификационный номер ПО) |
не ниже 1 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО), не ниже |
Цифровой идентификатор ПО |
|
Trusted Toolset Suite |
1.00.00 |
- |
|
Trusted Process Control Algorithm Software Package |
1.00.00 |
- |
|
Trusted SOE & Process Historian Software Package |
1.00.00 |
- |
|
Trusted OPC Server Package Service |
1.00.00 |
- |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа

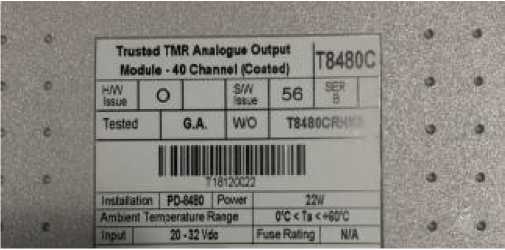

Знак утверждения типананосится на корпус контроллеров при помощи наклейки или другим способом, не ухудшающим качеств, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым Trusted 8000ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-087-20 «Контроллеры программируемые Trusted 8000. Методика поверки», утвержденному ООО «ИЦРМ» 16.01.2020 г.
Основные средства поверки:
! калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-09);
! мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых контроллеров с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
«Rockwell Automation,Inc.»
Адрес: 1201 South Second Street, Milwaukee, WI 53204 USA Телефон:1-440-646-3434
Web-сайт: www.rockwellautomation.com
Заявитель
Mambo Technical Service Co., Ltd., Китай
Адрес: No. 17, Lane 912, Bibo Road, Pudong New Area, Shanghai, China
Телефон: +86 (021) 5169-5369
Факс: +86 (021) 5223-7170
E-mail: info@mambocert.com
Web-сайт: www.mambocert.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия контроллеров заключается в преобразовании аналоговых сигналов силы постоянного тока, поступающих от различных первичных преобразователей, в цифровой код при помощи аналого-цифрового преобразователя, а также в преобразовании цифрового кода в аналоговые сигналы силы постоянного тока при помощи цифро-аналогового преобразователя.
Контроллеры являются проектно-компонуемыми изделиями и имеют модульную архитектуру.
Конструктивно контроллеры состоят из набора функциональных модулей, объединенных общими шинами питания и передачи данных. Функциональные модули размещаются в шкафу общепромышленного исполнения.
В зависимости от заказа контроллеры комбинируются из следующих взаимодействующих между собой модулей:
-
- модули питания;
-
- модули распределения питания;
-
- модули процессора;
-
- модули интерфейса расширения;
-
- модули интерфейса связи;
- модули, предназначенные для связи модулей ввода/вывода и первичных датчиков (T8850C, Т8830С);
- модули ввода Т8431С и модули вывода Т8480С, осуществляющие прием, аналогоцифровое и цифро-аналоговое преобразование сигналов, первичную обработку информации и формирование дискретных выходных сигналов.
Общий вид контроллеров представлен на рисунке 1.

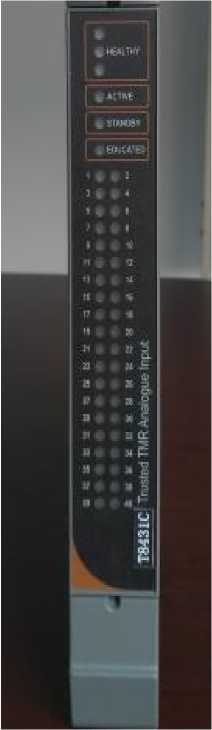

а) модуль ввода Т8431С из состава
контроллеров
■в
Traits ТМЯ Ai»l0gu* In pul
M С1ыйм1 |йр*Ы|
|
HW иив |
м | |
fciut |
43 |
SER I □ |
|
теаен |
<5Д. |
W0 |
TtUlCfiHKl 1 I | |
|
IIIIIIMII |
IIIII |
IIIIIII | ||
4
О
Fu6e Ralnj К'д
ни
^Titinni Tt-paiaiiire Ядпд>
i.uj ' it-Hte

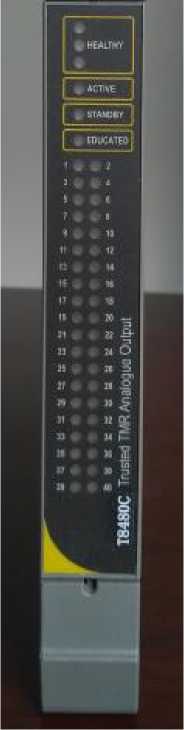

б) модуль вывода Т8480С из состава контроллеров
■:
3
г) модуль вывода Т8480С из состава контроллеров
в) модуль ввода Т8431С из состава
контроллеров
Рисунок 1 - Общий вид контроллеров
Пломбирование контроллеров не предусмотрено.
Таблица 3 - Метрологические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
модуль ввода Т8431С | |
|
Диапазон преобразований входного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Разрядность цифрового сигнала на выходе, бит |
12 |
|
Количество каналов ввода |
40 |
|
Пределы допускаемой основной приведенной к диапазону преобразований погрешности преобразований входного сигнала силы постоянного тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной к диапазону преобразований погрешности преобразований входного сигнала силы постоянного тока, вызванной изменением температуры окружающего воздуха на каждый 1 °С, млн-1 |
±50 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
модуль вывода Т8480С | |
|
Диапазон преобразований выходного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Разрядность цифрового сигнала на входе, бит |
12 |
|
Количество каналов вывода |
40 |
|
Пределы допускаемой основной приведенной к диапазону преобразований погрешности преобразований выходного сигнала силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к диапазону преобразований погрешности преобразований выходного сигнала силы постоянного тока, вызванной изменением температуры в пределах рабочих условий измерений, % |
±0,2 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, С |
от +20 до +30 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Рабочие условия измерений: - температура окружающей среды, С |
от 0 до +60 |
|
- относительная влажность воздуха без конденсации, % |
от 5 до 95 |
|
Напряжение питания постоянного тока, В |
от 21 до 24 |
|
Масса, кг, не более: - модуля ввода Т8431С, модуля вывода Т8480С |
1,13 |
|
- модуля T8830C |
0,9 |
|
- модуля T8850C |
0,7 |
|
Габаритные размеры (высотахширинахглубина), мм, не более: - модуля ввода Т8431С, модуля вывода Т8480С |
241х300х300 |
|
- модулей T8830C, T8850C |
335x111x51 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
15 |
