Номер по Госреестру СИ: 61743-15
61743-15 Барьеры искрозащиты
(Allen-Bradley серии 937)
Назначение средства измерений:
Барьеры искрозащиты «Allen-Bradley» серии 937 (далее - барьеры) предназначены для измерительных преобразований аналоговых выходных сигналов датчиков в виде силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), расположенных в опасной зоне, в аналоговые сигналы силы и напряжения постоянного тока, сопротивления, и передачи в безопасную зону для восприятия вторичной частью измерительной системы, а также для питания пассивных датчиков сопротивления, расположенных в опасной зоне.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Allen-Bradley серии 937
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "Востсибнефтегаз" | Юридические лица | 39 | 39 | 1,00 |
| ООО «ННК-Няганьнефтегаз» | Юридические лица | 8 | 8 | 1,00 |
| НЯГАНЬНЕФТЬ ООО | Юридические лица | 8 | 8 | 1,00 |
| ННК-НЯГАНЬНЕФТЕГАЗ ООО | Юридические лица | 7 | 7 | 1,00 |
| юридическое лицо | Юридические лица | 2 | 6 | 3,00 |
| ООО "СНЭМА-СЕРВИС" | Юридические лица | 2 | 2 | 1,00 |
| АО "ННК-Печоранефть" | Юридические лица | 2 | 2 | 1,00 |
| ТРАНСНЕФТЬ-МЕТРОЛОГИЯ АО | Юридические лица | 2 | 2 | 1,00 |
| ООО "НПП "Нефтегазинжиниринг" | Юридические лица | 2 | 2 | 1,00 |
| АО “ННК-Печоранефть” | Юридические лица | 2 | 2 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 3b8a091c-733f-7d59-f7f7-712e900a7300 | 61743-15 | 2021-08-06 | — | актуальная |
| a1197b7c-43df-b077-9394-7860a3bbda0a | 61743-15 | 2021-03-03 | 2021-08-06 | архивная |
| b59f49dd-b5fc-d891-b9f1-f75d85b94dc0 | 61743-15 | 2020-08-27 | 2021-03-03 | архивная |
| 6991a73e-7a62-dc11-4913-aee75653abe7 | 61743-15 | 2020-05-07 | 2020-08-27 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 06.08.2021
Срок свидетельства - 01.10.2025
Номер записи -
ID в реестре СИ - 375168
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Allen-Bradley серии 937, 937CUAITXF-DC1, 937TS-AITXP-DC2, 937TS, нет данных, 937CS-AITMP-DC1, 937СS-AITMP-DC1, 937ZH, 937ZH-DPBN-2, Allen-Bradley серии 937 ZH-DPBN-2, Allen-Bradley серии 937-ZH-DPBN-2, Нет модификации, 937CU-AITXF-DC1
Изготовитель - Фирма "Rockwell Automation Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
Кол-во поверок - 144
Выдано извещений - 0
Кол-во периодических поверок - 100
Кол-во средств измерений - 77
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
№1153 от 2015.10.01 Об утверждении типов средств измерений
№159 от 2021.02.24 О продлении срока действия утвержденных типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61743-15 Барьеры искрозащиты (Allen-Bradley серии 937) Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
39117-14 Преобразователи измерительные многоканальные (ЭнИ-802 (Метран-950МК)) ООО "Энергия-Источник" (РОССИЯ г.Челябинск) |
|
61743-15 Барьеры искрозащиты (Allen-Bradley серии 937) Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
79110-20 Барьеры искрозащиты (ЭнИ-БИС-Ex (Метран-630-Ex)) Общество с ограниченной ответственностью «Энергия-Источник» (ООО «Энергия-Источник») (РОССИЯ г. Челябинск) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51228-12 13.09.2017 |
Комплексы измерительно-вычислительные и управляющие на базе платформы, Logix PAC Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
61743-15 01.10.2025 |
Барьеры искрозащиты , Allen-Bradley серии 937 Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
64136-16 06.06.2021 |
Комплексы измерительно-вычислительные и управляющие на базе платформы, Logix D Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
74627-19 09.04.2024 |
Модули ввода/вывода, 1719 Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
75838-19 20.08.2024 |
Модули ввода/вывода аналоговых и дискретных сигналов, FLEX 5000™ Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
5 лет |
|
79083-20 01.09.2025 |
Контроллеры программируемые, Trusted 8000 Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
87424-22 |
Система информационно-измерительная и управляющая защиты центробежного компрессора ЦК-201 установки изомеризации ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
87425-22 |
Система информационно-измерительная и управляющая блока короткоцикловой адсорбции водородосодержащего газа установки Л-24-6 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Rockwell Automation Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 31 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 45 | 0 | 45 | 0 | 23 | 0 | 23 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 39 | 0 | 39 | 0 | 39 | 0 | 39 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
1826 | 1826 |
Идентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.
Метрологически значимое встроенное ПО, к которому относятся программные модули, жестко записано в ПЗУ микроконтроллеров преобразователя и защищено от записи и считывания.
В преобразователях отсутствует возможность внесения изменений в метрологически значимую часть программы (преднамеренных или непреднамеренных) посредством внешнего интерфейса связи (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Метрологические характеристики преобразователей нормированы с учётом встроенного ПО.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DTM-I |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.4 |
|
Цифровой идентификатор ПО |
- |
наносится на руководство по эксплуатации типографским способом и на корпус барьеров типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к барьерам искрозащиты «Allen-Bradley» серии 937
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов . Общие технические условия.
Техническая документация фирмы-изготовителя.
осуществляется по документу МП 61743-15 «Барьеры искрозащиты «Allen-Bradley» серии 937. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.04.2015 г.
Перечень основных средств поверки: калибратор универсальный
Н4-7 ( ± (0,002 % U+ 0,00015 % ип) в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В, ± (0,004 % I+ 0,0004 % 1п) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА); калибратор-вольтметр универсальный В1-28 (± (0,003 % U+ 0,0003 % ип) в режиме измерений напряжения постоянного тока в диапазоне от 0 до 10 В, ± (0,01 % I+ 0,0015 % 1п) в режиме измерений силы постоянного тока в диапазоне от 0 до 20 мА); частотомер электронно-счётный Ч3-63/1 (пределы допускаемой относительной погрешности по частоте кварцевого генератора ± 5-10’7-f), генератор импульсов Г5-60, пределы допускаемой основной погрешности установки амплитуды ± (0,03 •U+ 2 мВ), пределы допускаемой основной погрешности установки длительности ± (10"61 + 10 нс), магазин сопротивлений МСР-60М, 0-10 кОм, класс точности 0,02.
Барьеры искрозащиты 937TH-Axxx-xxx, 937TS-Axxx-xxx, 937CU-xxxx-xxx, 937CS-xxxx-xxx, 937TH-Dxxx-xxx представляют собой аналоговые промежуточные
измерительные преобразователи сигналов постоянного тока, напряжения, частоты, пассивных датчиков сопротивления, сигналов от термопар и термопреобразователей сопротивления, включенных по 2-х или 3-х проводной схеме. Вход и выход преобразователей гальванически изолирован. Требования к гальванической развязке соответствуют требованиям европейского стандарта EN 50020. Некоторые модификации рассчитаны на передачу SMART или HART сигналов, налагаемых на аналоговые сигналы.
Барьеры могут монтироваться на стандартную 35-мм DIN-рейку или на любую плоскую поверхность при помощи шурупов. Все барьеры имеют съемные клеммные блоки, которые кодируются для предотвращения неправильного подсоединения. Кроме того, дополнительно разработана шина питания Power Rail, которая вставляется в желоб стандартной DIN-рейки и имеет два проводника, с помощью которых осуществляется подача питания на барьеры.
Барьеры искрозащиты 937ZH-DPхх-х представляют собой пассивные электрические элементы измерительной цепи, осуществляющие передачу аналоговых сигналов датчиков, расположенных в опасной зоне, в безопасную зону с номинальным коэффициентом передачи 1 для воспроизведения вторичной частью измерительной системы. При развитии аварии во вторичной части измерительной системы, сопровождающейся перенапряжениями в измерительных цепях, наступает пробой диодов Зенера, входящих в барьеры, что ведет к срабатыванию защитных устройств, исключающих проникновение по электрическим цепям датчиков большой электрической мощности в опасную зону.
Барьеры используются при автоматизации технологических процессов в различных областях промышленности, на транспорте, в коммунальном хозяйстве и т.п. (имеется сертификат соответствия № ТС RU С-ЦЗ.ГБ05.В.01044, серия RU № 0249703 со сроком действия до 01.04.20208 г., выданный НАНИО «Центр по сертификации взрывозащищённого и рудничного электрооборудования», г. Люберцы).
Общий вид барьеров искрозащиты приведен на рисунках 1 - 4.

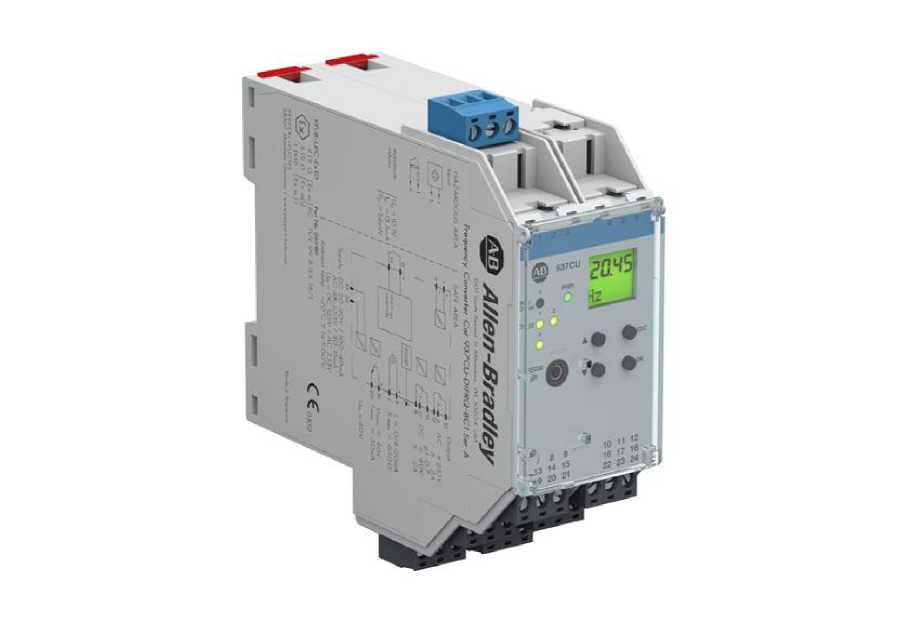

Рисунок 1 - Общий вид барьеров искрозащиты 937CU

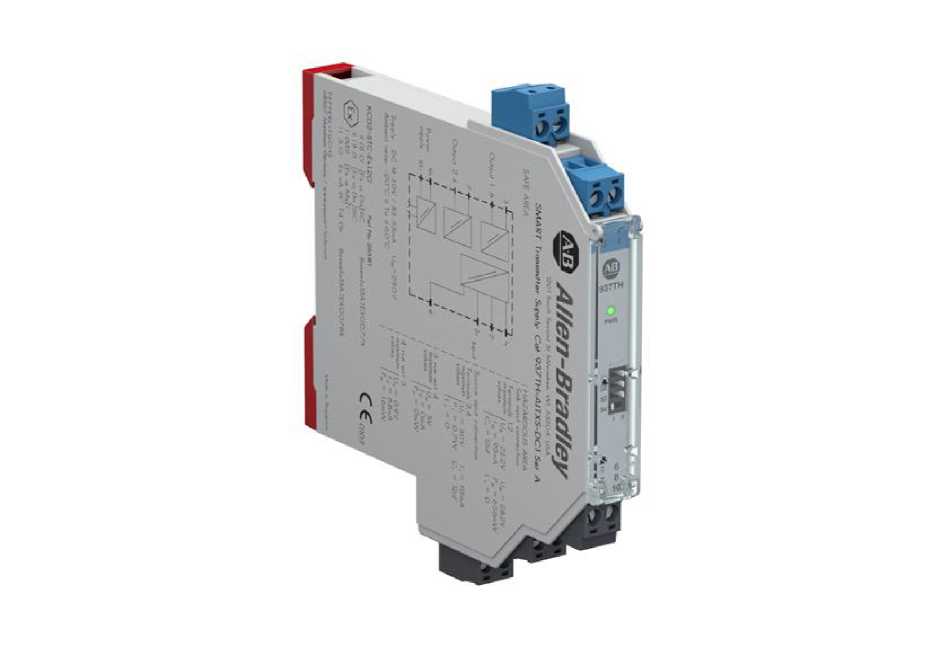

Рисунок 2 - Общий вид барьеров искрозащиты 937TH

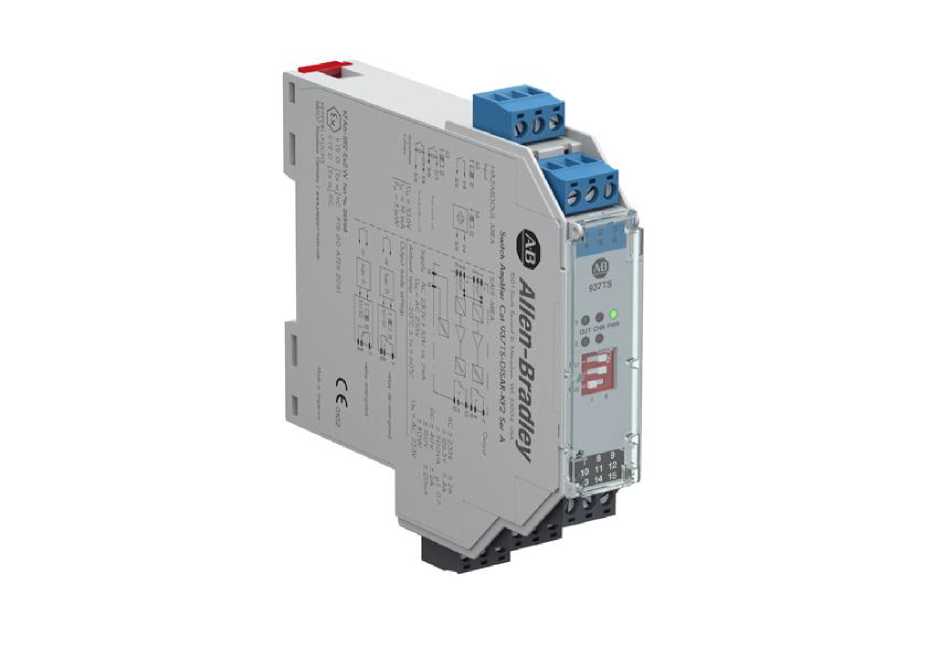

Рисунок 3 - Общий вид барьеров искрозащиты 937TS, 937CS

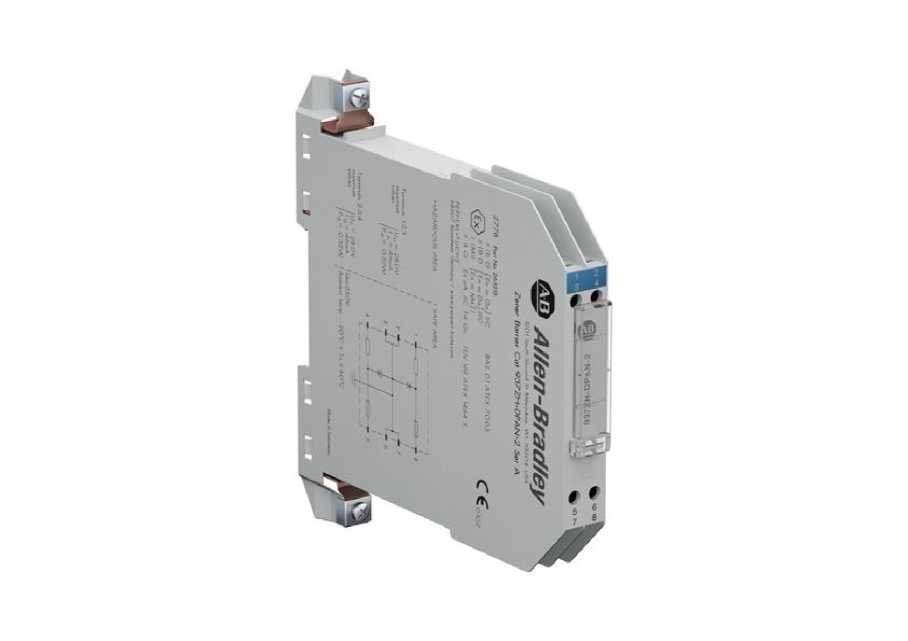

Рисунок 4 - Общий вид барьеров искрозащиты 937ZH
- барьер искрозащиты (определяется кодом заказа);
- руководство по эксплуатации;
- методика поверки.
Основные метрологические и технические характеристики барьеров искрозащиты приведены в таблицах 2, 3.
Таблица 2 - Основные метрологические характеристики барьеров искрозащиты 937TH-Axxx-xxx, 937TS-Axxx-xxx, 937CU-xxxx-xxx, 937CS-xxxx-xxx, 937TH-Dxxx-xxx
|
Модель |
Диапазоны сигналов |
Пределы допускаемой основной погрешности, Y - приведённая, % от диап.; 5 -относительная %, Д - абсолютная |
Пределы допускаемой доп. погрешности от изменения температуры окр. среды, Yдоп - приведённая, % от диап., Д доп - абсолютная | |
|
На входе |
На выходе | |||
|
1 |
2 |
3 |
4 |
5 |
|
937TH- AOSCD-DC1 |
от 4 до 20 мА |
от 4 до 20 мА |
Y = ± 0,1 % |
Д доп =± 2 мкА/°С (для 0...60 °С) Д доп =± 4 мкА/°С (для минус 20.0 °С) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
от 4 до 20 мА (sink) |
Y = ± 0,2 % |
Лдоп =± 2 мкА/°С (для 0...60 °С) Лдоп =± 4 мкА/°С (для минус 20.0 °С) | ||
|
937TH- AITXP-DC1, |
от 4 до 20 мА |
от 4 до 20 мА (source) |
Y = ± 0,1 % |
Лдоп =± 2 мкА/°С (для 0.60 °С) Лдоп =± 4 мкА/°С (для минус 20.0 °С) |
|
от 0/1 до 5 В |
Y = ± 0,2 % |
Лдоп =± 0,5 мВ/°С (для 0.60 °С) Лдоп =± 1 мВ/°С (для минус 20.0 °С) | ||
|
937TH- AITXS-DC1 |
от 0/4 до 20 мА |
от 0/4 до 20 мА от 0/1 до 5 В |
Л = ±20 мкА А = ± 7,5 мВ |
Л= ± 0,25 мкА/K |
|
937CU- AISTR-DC1 |
± 100 мВ |
± 10 В ± 20 мА от 4 до |
Y = ± 0,05 % |
Yдоп = ± 0,01 % /°С |
|
20 мА | ||||
|
937CU- AITXF-DC1 |
от 0 до 20 мА |
от 0/4 до 20 мА |
Лвх= 30 мкА1) Лвых= 20 мкА1) |
Yдоп вх = ± 0,003 %/°С Yдоп вых = ± 0,005 % /°С |
|
937TH- AIRRP-DC1 |
от 0 до 4000 Ом, TC: Pt 100, Pt 500, Pt 1000 |
от 0 до 4000 Ом |
в «Ом» при 1изм > 1 мА,
«Ом» при 1изм = 0,1 мА |
Yдоп= ± 0,01 %/ °С |
|
937CU- AIHLP-DC1 |
от 4 до 20 мА HART |
от 4 до 20 мА |
Л = ± 20 мкА |
Л доп =± 2 мкА/°С |
|
937TS-AITXP- DC2 |
от 0/4 до 20 мА |
от 0/4 до 20 мА |
Y = ± 0,1% |
Л доп =± 20 млн-1/°С |
|
937CU-DIFRQ- DC1 |
от 0,001 до 5000 Гц |
от 0/4 до 20 мА |
5вх= ± 0,1 % от изм. знач. Лвых= ± 20 мкА |
Yдоп вх = ± 0,003 %/°С Yдоп вых = ± 0,005 %/°С |
|
937CU-DIFRQ- BC1 |
от 0,001 до 5000 Гц |
от 0/4 до 20 мА |
5вх= ± 0,1 % от изм. знач. Лвых= ± 20 мкА |
Yдоп вх = ± 0,003 %/°С Yдоп вых =± 0,005 %/°С |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
937CS-AITMP- DC1 |
от 0,8 до 20 кОм ТС: Pt10, Pt50, Pt100, Pt500, Pt1000, Cu10, Cu50, Cu100, Ni 100 ± 100 мВ ТП: B, E, J, K, L, N, R, S, T, ТХК |
от 0/4 до 20 мА |
ТС: Д= ±(0,06 % Т + 0,1 % от зад. диап. ** + 0,1°С); ТП*: Д= ±(0,05 % Т + 0,1 % от зад. диап. ** + 1°С (1,2 для R и S)); мВ: Д= ±( 50 мкВ + 0,1 % от диап.); Ом: Д= ±( 0,05 % от диап. + 0,1 % от зад. диап. **) |
ТС: Д доп =± (0,0015 % Т + 0,006 % от зад. диап. **) /°С ТП*: Д доп =± (0,005 % Т + 0,006% от зад. диап. ** + 0,02°С ) /°С мВ: Д доп =± (0,01 % от изм.знач. + 0,006 % от зад. диап. **) /°С Ом: Д доп =± (0,006 % от зад. диап.**)/°С |
|
Примечания:
| ||||
|
Таблица 3 - Основные технические характеристики барьеров искрозащиты 937Z |
■I-DPw-\ | ||||
|
Барьер |
U (1) В вх |
U (2) В макс |
1мак^ \ мА |
Проходное сопротивление, Ом |
Ток утечки, мкА |
|
937ZH-DPBN-1 |
26,5 |
28 |
93 |
327 |
10,0 |
|
937ZH-DPBN-2 |
26,5 |
28 |
93 |
327 |
10,0 |
|
937ZH-DPAN-2 |
26,5 |
28 |
46 |
646 |
10,0 |
|
937ZH-DPCD-2 |
26,5 |
28 |
50 |
36 |
10,0 |
|
937ZH-DPDP-2 |
26,5 |
28 |
120 |
250 |
10,5 |
|
Примечание
| |||||
Рабочие условия применения:
- температура окружающего воздуха от минус 20 до + 60°С; (нормальная температура 20°С);
- относительная влажность от 5 до 90 % без конденсации.
Напряжение питания:
24В постоянного тока (для модулей 937TH-xxxx-DCx, 937CS-xxxx-DCx, 937CU-xxxx-DCx, 937TS-xxxx-DCx, 937TH-xxxx-IPx);
115 В переменного тока (для модулей 937TS-xxxx-KDx);
230 В переменного тока (для модулей 937TS-xxxx-KFx);
от 20 до 90 В постоянного тока и от 48 до 253 В переменного тока (для модулей 937CU-xxxx-BCx).
Габаритные размеры, не более:
937TH-AOSCD-DC1, 937TH-AIRRP-DCx, 937TH-DISAR-DC2 - 12,5х114х119 мм; 937TH-AITXP-DC1, 937TH-AITXS-DC1 - 12,5х114х124 мм;
937CU-Axxx-DCx - 40x119x115 мм;
937CU- DIFRQ-xx, 937CS-AITMP-DC1 - 20x119x115 мм;
937TS-DISAR-xx2 - 20x115x107 мм 937ZH-xxxx-x - 12,5x115x110 мм.
Масса, не более:
937TH-AOSCD-DC1, 937TH-AITXP-DC1, 937TH-AITXS-DC1,
937TH-AIRRP-DCx, 937TH-DISAR-DC2 - 100 г;
937CU-AISTR-DC1 - 250 г; 937CU-AIxxx-DC1 - 300 г; 937CU-DIFRQ-xx, 937CS-AITMP-DC1 - 130 г; 937TS-DISAR-xx2, 937ZH-xxxx-x - 150 г.
Средний срок службы - 15 лет.
