Номер по Госреестру СИ: 75935-19
75935-19 Анализаторы воды автоматические
(AMI ISE Universal)
Назначение средства измерений:
Анализаторы воды автоматические AMI ISE Universal (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации фторид-ионов, нитрат-ионов, ионов аммония в воде и температуры жидкости.
Внешний вид.
Анализаторы воды автоматические
Рисунок № 1
Внешний вид.
Анализаторы воды автоматические
Рисунок № 2
Программное обеспечение
Анализаторы воды автоматические AMI ISE Universal имеют встроенное программное обеспечение «AMI ISE», разработанное для выполнения измерений, хранения, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AMI ISE |
Номер версии (идентификационный номер) ПО |
не ниже V6.20 |
Знак утверждения типа
Знак утверждения типананосится на анализаторы в виде клеевой этикетки и на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам воды автоматическим AMI ISE Universal
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «SWAN Analytische Instrumente AG», Швейцария
Поверка
Поверкаосуществляется по документу МП 209-061-2018 «ГСИ. Анализаторы воды автоматические AMI
ISE Universal. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.02.2019 г.
Основные средства поверки:
Стандартные образцы водных растворов: нитрат-ионов (NO3-) ГСО 6696-93 - 9698-93; ионов аммония (NH4+) ГСО 7015-93 - 7017-93; и фторид ионов (F-) ГСО 7188-95;
Термометр лабораторный электронный ЛТ-300 (Рег № 61806-15);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
Изготовитель
Фирма: «SWAN Analytische Instrumente AG», Швейцария
Адрес: Studbachstrasse 13b, CH-8340 Hinwil, Switzerland
Телефон: +41 44 943 63 00
Факс: +41 44 943 63 01
E-mail: swan@swan.ch
Web-сайт: www.swan.ch
Заявитель
Общество с ограниченной ответственностью «ТЕХНОАНАЛИТ»(ООО «ТЕХНОАНАЛИТ»)
ИНН 7724200617
Адрес: 109316, г. Москва, Волгоградский проспект, 42, этаж 4, комн. 12 Телефон: (495) 258-25-90
Факс: (495) 937-70-40
E-mail: info@technoanalyt.ru
Web-сайт: www.technoanalyt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия канала измерений массовых концентраций ионов
потенциометрический.
Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры жидкости, пропорционально измеряемой температуре.
Конструктивно анализаторы состоят из трансмиттера, монтажной панели, проточной камеры и ион-селективного датчика и электрода сравнения. К двум измерительным каналам массовой концентрации ионов и температуры жидкости опционально может быть установлен датчик расхода.
Трансмиттер выполнен в алюминиевом пыле- и влагозащищенном корпусе, результаты измерений с сигнализацией о выходе значений за допустимые пределы отображаются на ЖК-дисплее. Проточная камера состоит из ПВХ и акрилового стекла, в которой размещается ион-селективный датчик и электрод сравнения. Трансмиттер, проточная камера и датчик расхода размещаются на монтажной панели.
Анализаторы могут быть оборудованы одним из интерфейсов (RS232, USB, RS485) для передачи данных.
Общий вид анализаторов и схема пломбировки представлены на рисунках 1 и 2 соответственно.

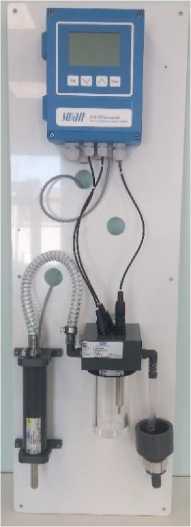

Рисунок 1 - Общий вид анализатора

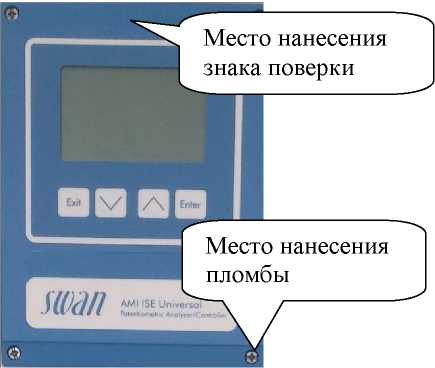

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение
места нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Трансмиттер |
AMI ISE Universal |
1 шт. |
Ион-селективный электрод |
- |
1 шт.* |
Электрод сравнения |
- |
1 шт. |
Расходомер |
DeltaT |
1 шт. |
Проточная камера |
- |
1 шт. |
Панель монтажная |
- |
1 шт. |
Транспортировочный кейс |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 209-061-2018 |
1 экз. |
* Перечень датчиков определяется при заказе |
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение характеристики |
Диапазон измерений массовой концентрации ионов, мг/дм3
|
от 0,1 до 1000 от 0,1 до 1000 от 0,1 до 1000 |
Пределы допускаемой абсолютной погрешности измерений массовой концентрации ионов в диапазоне от 0,1 до 1 включ. мг/дм3, мг/дм3 |
±0,05 |
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов в диапазоне св. 1 до 1000 мг/дм3, % |
±5 |
Диапазон измерений температуры, °C |
от 5 до 35 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значение характеристики |
Напряжение электропитания, В: от сети переменного тока частотой от 50 до 60 Гц |
от 100 до 240 |
от сети постоянного тока |
от 24 до 30 |
Потребляемая мощность при питании от сети переменного/постоянного тока, В^А, не более |
30 |
Г абаритные размеры, мм, не более - глубина |
150 |
- ширина |
280 |
- высота |
850 |
Масса, кг, не более |
6 |
Условия эксплуатации: - атмосферное давление, кПа |
от 84 до 106,7 |
- температура окружающей среды, оС |
от -10 до +50 |
- температура анализируемой среды, оС |
от 5 до 35 |
- относительная влажность воздуха, % |
от 10 до 90 |
Давление пробы, кПа (бар), не более |
100 (1) |
Расход пробы, л/ч |
от 4 до 15 |
Средняя наработка на отказ, ч |
25 000 |
