Номер по Госреестру СИ: 78974-20
78974-20 Анализаторы воды автоматические
(AMI)
Назначение средства измерений:
Анализаторы воды автоматические AMI (далее - анализаторы) предназначены для измерений мутности водной среды.
Внешний вид.
Анализаторы воды автоматические
Рисунок № 1
Внешний вид.
Анализаторы воды автоматические
Рисунок № 2
Внешний вид.
Анализаторы воды автоматические
Рисунок № 3
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), которое обеспечивает функционирование анализатора, выполнение измерений, хранение и отображение результатов измерений, их передачу на внешние устройства и носители информации .
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AMI |
Номер версии (идентификационный номер) ПО, не ниже |
не ниже V6.20 |
Знак утверждения типа
Знак утверждения типананосится на корпус анализатора с помощью наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам воды автоматическим AMI
Техническая документация фирмы «SWAN ANALYTISCHE INSTRUMENTE AG», Швейцария
Поверка
Поверкаосуществляется по документу МП 2450-003-2020 «ГСИ. Анализаторы воды автоматические AMI. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.03.2020 г.
Основные средства поверки:
- СО мутности (формазиновая суспензия) ГСО 7271-96.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «SWAN ANALYTISCHE INSTRUMENTE AG», Швейцария
Адрес: Studbachstrasse 13b, CH-8340 Hinwil, Switzerland
Телефон: +41 44 943 63 00
E-mail: swan@swan.ch
Web-сайт: www.swan.ch
Заявитель
Общество с ограниченной ответственностью «ТЕХНОАНАЛИТ»
(ООО «ТЕХНОАНАЛИТ»)
ИНН 7724200617
Адрес: 109316, г. Москва, Волгоградский проспект, д. 42
Телефон: +7 (495) 258-259-0
E-mail: info@technoanalyt.ru
Web-сайт: www.technoanalyt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия анализаторов - оптический.
Анализаторы выпускаются в следующих модификациях: AMI Turbitrace, AMI Turbitrack, AMI Turbiwell. Выпускаемые модификации отличаются метрологическими и техническими характеристиками.
Анализатор модификации AMI Turbitrace является измерительной системой для контроля мутности в пароводяном тракте электростанций и воды в водоподготовительных установках.
Анализатор крепится на стенде (монтажной панели) и состоит из измерительной ячейки, влагопоглотителя, фильтра нулевой точки, основного регулятора расхода, расходомера, дренажного вентиля и трансмиттера.
Анализатор модификации AMI Turbitrack является измерительной системой для контроля мутности в пароводяном тракте электростанций и воды в водоподготовительных установках.
Анализатор крепится на стенде (монтажной панели), и состоит из измерительной ячейки, влагопоглотителя, основного регулятора расхода, расходомера, дренажного вентиля, электромагнитного клапана и трансмиттера.
Анализатор модификации AMI Turbiwell является измерительной системой для контроля мутности питьевой воды, поверхностных вод и сточных вод.
Для определения мутности в пароводяном тракте электростанций используется анализатор, имеющий, в отличие от стандартного исполнения, монтажную панель из нержавеющей стали и цифровой расходомер.
Анализатор крепится на стенде (монтажной панели), и состоит из измерительной камеры, расходомера, дренажного вентиля, трансмиттера.
Электрическое питание в зависимости от модификации осуществляется от сети переменного или постоянного тока.

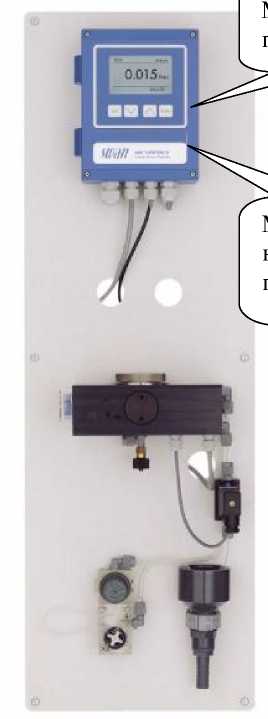

Общий вид анализаторов и место нанесения знака поверки и схема пломбировки от несанкционированного доступа изображены на рисунке 1.
Место пломбировки
Место
нанесения
знака поверки
а) мод. AMI Turbitrace
Место
ломбировки
Место
анесения знака
оверки
б) мод. AMI Turbitrack
Место пломбировки
Место нанесения знака поверки
в) мод. AMI Turbiwell
Рисунок 1 - Общий вид анализаторов и место нанесения знака поверки и схема пломбировки
Таблица 4 - Комплектность анализаторов.
Наименование |
Обозначение |
Количество |
Анализатор мутности 1) |
- |
1 шт. |
Комплект принадлежностей 2) |
- |
1 компл. |
Комплект эксплуатационной документации 3) |
- |
1 компл. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 2450-003-2020 |
1 экз. |
1) Анализаторы могут поставляться в комплекте с |
дополнительными | |
устройствами | ||
Комплекты принадлежностей и эксплуатационной документации | ||
согласовываются при заказе |
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение |
Диапазон измерений мутности, ЕМФ: - AMI Turbiwell |
от 0 до 200 |
- AMI Turbitrack, AMI Turbitrace |
от 0 до 100 |
Пределы допускаемой приведенной погрешности измерений мутности в диапазоне от 0 до 15 включ. ЕМФ, % |
±6 |
Пределы допускаемой относительной погрешности измерений мутности в диапазоне: св. 15 до 200 ЕМФ, % |
±4 |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значение | |
AMI Turbitrack, AMI Turbitrace |
AMI Turbiwell | |
Напряжение электропитания, В: | ||
- от сети переменного тока частотой от 50 до 60 Гц |
от 100 до 240 | |
- от сети постоянного тока |
от 24 до 30 | |
Потребляемая мощность при питании от сети пе-ременного/постоянного тока, В^А, не более |
30 | |
Габаритные размеры, мм, не более - глубина |
800 | |
- ширина |
400 | |
- высота |
850 | |
Масса, кг, не более: |
11 |
14 |
Условия эксплуатации: | ||
- атмосферное давление, кПа |
от 84 до 106,7 | |
- температура окружающей среды, оС |
от -10 до +50 | |
- температура анализируемой среды, оС |
от +5 до +40 | |
- относительная влажность воздуха, % |
от 10 до 90 | |
Давление пробы, кПа (бар), не более |
1000 ( |
10) |
Расход пробы, л/ч |
от 5 до 20 |
от 20 до 60 |
Средняя наработка на отказ, ч |
25 000 |
