Номер по Госреестру СИ: 55442-13
55442-13 Анализаторы воды
(Chematest мод. Chematest 20N, Chematest 20S, Chematest 25)
Назначение средства измерений:
Анализаторы воды Chematest моделей Chematest 20N, Chematest 20S, Chematest 25 (далее - анализаторы) предназначены для измерения содержания в водных растворах свободного хлора, растворенного озона, ионов железа и ионов алюминия и pH водных растворов.
Внешний вид.
Анализаторы воды
Рисунок № 1
Внешний вид.
Анализаторы воды
Рисунок № 2
Внешний вид.
Анализаторы воды
Рисунок № 3
Программное обеспечение
ПО анализаторов «CHEMATEST» является встроенным, специально разработанным для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания и сохранения результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Модель |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тификаци-онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Chematest 20N |
CHEMATEST |
V2-20.mot |
1-C |
FC81FFF14DC1AF2D 27EACC351C71EFEA |
MD5 |
Chematest 20S | |||||
Chematest 25 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодики измерений изложены в руководстве по эксплуатации “Анализаторы воды Chematest моделей Chematest 20N, Chematest 20S, Chematest 25. Руководство по эксплуатации”.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам воды Chematest моделей Chematest 20N, Chematest 20S, Chematest 25Техническая документация фирмы «SWAN Analytische Instrumente AG», Швейцария.
Р 50.2.036-2004 «ГСИ. pH-метры и иономеры. Методика поверки».
Поверка
Поверкаосуществляется по документу МП-242-1508-2013 «Анализаторы воды Chematest моделей Chematest 20N, Chematest 20S, Chematest 25. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июле 2013 г.
Средства поверки:
-
1) Поверочные растворы гипохлорита натрия по ГОСТ 11086-76 с массовой концентрацией свободного и общего хлора, установленной по аттестованной М-МВИ-156-07 (свидетельство об аттестации МВИ № 242/100-2007 от 19.10.07, выдано ФГУП «ВНИИМ
им. Д.И. Менделеева»), диапазон от 0,05 мг/дм3 до 6 мг/дм3; пределы относительной погрешности ±5 % при доверительной вероятности Р = 0,95.
-
2) Поверочные растворы с массовой концентрацией озона, установленной по аттестованной МВИ-146-05 (свидетельство об аттестации МВИ № 242/85-2005 от 13 мая 2005 г., выданное ФГУП «ВНИИМ им. Д.И. Менделеева»), диапазон от 0,01 мг/дм3 до 20 мг/дм3, пределы относительной погрешности ±5 % при доверительной вероятности Р = 0,95.
-
3) Вспомогательные средства измерений, устройства, реактивы и материалы в соответствии с методиками выполнения измерений М-МВИ-156-07 и МВИ-146-05.
-
4) Генератор озона ОЗОН М-50 по МАЮИ.941714.004 ТУ, обеспечивает массовую концентрацию озона в воздухе в диапазоне от 0 до 50 г/м3 при расходе газовой смеси не менее 0,1 дм3/мин, пределы относительной погрешности ±10 %.
-
5) СО состава растворов ионов алюминия ГСО 8059-94/8061-94.
-
6) СО состава водных растворов ионов железа ГСО 8032-94/8034-94.
-
7) Буферные растворы - рабочие эталоны рН 2-го и 1-го разряда по ГОСТ 8.120-99 (готовят из стандарт-титров по ТУ 2642-001-42218836-96).
-
8) Термостат ТС-01, диапазон регулирования температуры: от 10 °С до 95 °С, погрешность не более ±0,03 °С.
-
9) Термометр ртутный стеклянный лабораторный типа ТЛ-4, с диапазоном измерений от 0 °С до 100 °С и ценой деления 0,1°С
Заявитель
ООО «ТЕХНОАНАЛИТ»Адрес: 105062, г.Москва, ул. Покровка, д. 42, стр. 5А
Тел.: (495) 258-25-90
Факс: (495) 937-70-40
E-mail: info@technoanalyt.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14; e-mail: info@vniim.ru, http://www.vniim.ru
Анализаторы представляют собой портативные спектрофотометры, принцип действия которых основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, упавшего на его поверхность. Анализаторы состоят из оптико-механического и электронного узлов, установленных в общем корпусе.
Оптическая схема приборов - однолучевая. Для разложения излучения в спектр используется монохроматор. В качестве источников излучения применяются галогеновая лампа накаливания, а в качестве приемника сигнала (детектора) используется кремниевый фотодиод. Анализаторы управляются от программного обеспечения, установленного на встроенном микроконтроллере, при этом управление происходит с помощью кнопочной панели на лицевой части прибора. Анализаторы оснащены кюветным отделением и ЖК-дисплеем, на котором отображаются результаты измерений в виде «X,XX mg/l» (мг/л). Измерение массовой концентрации веществ проводится с использованием специальных реагентов фирмы-изготовителя, входящих в комплектацию анализаторов.
Модели отличаются комплектностью и наличием/отсутствием канала pH.
Внешний вид анализаторов представлен на рис. 1.

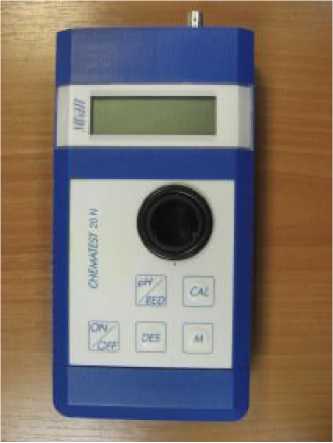

Рис. 1.Анализаторы Chematest.
Вид спереди.
Место
пломбирования

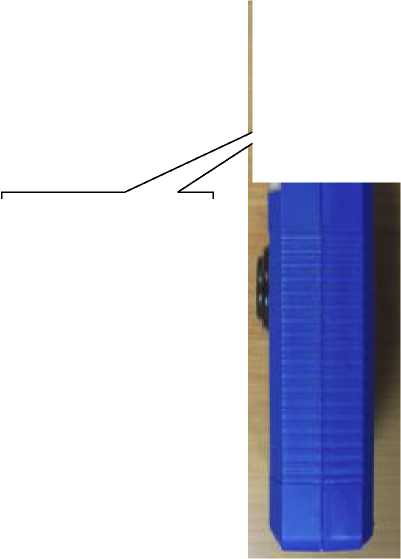

Рис. 2.Анализаторы Chematest.
Вид сбоку.
В комплект входят:
-
1) Анализатор - 1 шт.
-
2) pH-электрод с кабелем и BNC-разъемом (только для модели Chematest 25) - 1 шт.
-
3) Комплект растворов для калибровки - pH 7 и pH 9 (только для модели Chematest 25) - 1 шт.
-
4) Комплект реагентов для определения концентрации свободного хлора, растворенного озона, ионов алюминия, ионов железа - 1 шт.
-
5) Стеклянная кювета - от 2 до 4 шт.
-
6) Крышка кюветы - 1 шт.
-
7) Шприц (только для модели Chematest 20S) - 1 шт.
-
8) Стеклянная палочка (кроме модели Chematest 20S) - 2 шт.
-
9) Емкость для пробы (кроме модели Chematest 20S) - 3 шт.
-
10) Емкость для слива (кроме модели Chematest 20S) - 1 шт.
-
11) Пипетка - 1 шт.
-
12) Блокнот (кроме модели Chematest 20S)
-
13) Ручка с водостойкими чернилами (кроме модели Chematest 20S) - 1 шт.
-
14) Элемент питания (тип АА) - от 1 до 4 шт.
-
15) Переносной кейс
-
16) Руководство по эксплуатации - 1 экз.
-
17) Методика поверки «Анализаторы воды Chematest моделей Chematest 20N, Chematest 20S, Chematest 25. Методика поверки. МП-242-1508-2013» - 1 экз.
Таблица 2
Наименование характеристики |
Значение характеристики | ||
Chematest 20N |
Chematest 20S |
Chematest 25 | |
Диапазон показаний pH водных растворов |
- |
- |
от 0 до 14 |
Диапазон измерений pH водных растворов |
- |
- |
от 1 до 10 |
Пределы допускаемой абсолютной погрешности измерений pH водных растворов |
- |
- |
±0,05 |
Диапазон показаний массовой концентрации свободного хлора, мг/л |
от 0 до 10 | ||
Диапазон измерений массовой концентрации свободного хлора, мг/л |
от 0,05 до 6 | ||
Пределы допускаемой приведенной погрешности измерений массовой концентрации свободного хлора в воде в диапазоне от 0,05 мг/л до 0,50 мг/л, % |
±20 |
Пределы допускаемой относительной погрешности измерений массовой концентрации свободного хлора в воде в диапазоне св. 0,50 до 6, % |
±20 |
Диапазон показаний массовой концентрации растворенного озона, мг/л |
от 0 до 2,5 |
Диапазон измерений массовой концентрации растворенного озона, мг/л |
от 0,03 до 2,5 |
Пределы допускаемой приведенной погрешности измерений массовой концентрации растворенного озона в воде в диапазоне от 0,03 мг/л до 0,20 мг/л, % |
±15 |
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного озона в воде в диапазоне св. 0,20 мг/л до 2,5 мг/л, % |
±15 |
Диапазон показаний массовой концентрации ионов железа, мг/л |
от 0 до 2,5 |
Диапазон измерений массовой концентрации ионов железа, мг/л |
от 0,100 до 2,5 |
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов железа в воде, % |
±5 |
Диапазон показаний массовой концентрации ионов алюминия, мг/л |
от 0 до 0,8 |
Диапазон измерений массовой концентрации ионов алюминия, мг/л |
от 0,100 до 0,800 |
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов алюминия в воде, % |
±5 |
Электропитание:
|
от 85 до 265 (или постоянный ток 24 В) 47 - 63 20 |
Г абаритные размеры, дли-нахширинахвысота, мм, не более: |
200X100X40 |
Масса, кг, не более |
0,45 |
Условия эксплуатации:
|
от 15 до 35 от 30 до 95 (без конденсации) от 79 до 124 |
Вероятность безотказной работы комплекта за 1000 ч, не менее |
0,99 |
Средний срок службы, лет |
8 |
Наработка на отказ, ч |
8000 |
