Номер по Госреестру СИ: 54622-13
54622-13 Анализаторы жидкости кондуктометрические
(AMI мод. AMI Rescon, AMI Powercon Specific, AMI Powercon Acid, AMI Deltacon Power, AMI Deltacon DG, AMI Solicon, AMI Inducon, AMI Inspector Conductivity)
Назначение средства измерений:
Анализаторы жидкости кондуктометрические AMI модификаций AMI Rescon, AMI Pow-ercon Specific, AMI Powercon Acid, AMI Deltacon Power, AMI Deltacon DG, AMI Solicon, AMI Inducon, AMI Inspector Conductivity (далее - анализаторы) предназначены для измерения удельной электрической проводимости жидкости и температуры жидкостей.
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 1
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 2
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 3
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 4
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 5
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 6
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 7
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 8
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 9
Внешний вид.
Анализаторы жидкости кондуктометрические
Рисунок № 10
Программное обеспечение
ПО анализаторов состоит из встроенного программного обеспечения «AMI» специально разработанного для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания и сохранения результатов измерений.
Структура встроенного программного обеспечения представляет древовидную форму.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Просмотр номера версии автономного программного обеспечения доступен при запуске программы
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Модель |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
AMI Rescon |
AMI Rescon |
aout.a37 |
5.30 |
E3AC24010E5620F4 E7B17F83B655B9B8 |
MD5 |
AMI Powercon |
AMI Powercon |
aout.a37 |
5.30 |
6B2D2BF57EEE6B85 |
MD5 |
Specific |
Specific |
C42BE2658EA57978 | |||
AMI Powercon |
AMI Powercon |
aout.a37 |
5.30 |
6B2D2BF57EEE6B85 |
MD5 |
Acid |
Acid |
C42BE2658EA57978 | |||
AMI Deltacon |
AMI Deltacon |
aout.a37 |
5.30 |
365534C739224ABA |
MD5 |
Power |
Power |
71CE36A9F5C77139 | |||
AMI Deltacon |
AMI Deltacon |
aout.a37 |
5.30 |
365534C739224ABA |
MD5 |
DG |
DG |
71CE36A9F5C77139 | |||
AMI Solicon |
AMI Solicon |
aout.a37 |
5.30 |
C5FBA1F897AF4A75 164C350A9E6DA393 |
MD5 |
AMI Inducon |
AMI Inducon |
aout.a37 |
5.30 |
53D9148FCD8F63B5 9365B6E4EB80F36B |
MD5 |
AMI Inspector Conductivity |
AMI Inspector Conductivity |
aout.a37 |
5.30 |
6B2D2BF57EEE6B85 C42BE2658EA57978 |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует
уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульных листах Руководств по эксплуатации типографским способом и на корпус анализаторов методом сеткографии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений изложена в руководствах:
-
- Анализаторы жидкости кондуктометрические AMI Rescon. Руководство по эксплуатации;
-
- Анализаторы жидкости кондуктометрические AMI Powercon Acid. Руководство по эксплуатации;
-
- Анализаторы жидкости кондуктометрические AMI Powercon Specific. Руководство по эксплуатации;
-
- Анализаторы жидкости кондуктометрические AMI Deltacon Power. Руководство по эксплуатации;
-
- Анализаторы жидкости кондуктометрические AMI Deltacon DG. Руководство по эксплуатации;
-
- Анализаторы жидкости кондуктометрические AMI Solicon. Руководство по эксплуатации;
-
- Анализаторы жидкости кондуктометрические AMI Inducon. Руководство по эксплуатации;
-
- Анализаторы жидкости кондуктометрические AMI Inspector Conductivity. Руководство по эксплуатации;
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости кондуктометрическим AMI модификаций AMI Rescon, AMI Powercon Specific, AMI Powercon Acid, AMI Deltacon Power, AMI Deltacon DG, AMI Solicon, AMI Inducon, AMI Inspector Conductivity
-
1. ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей».
-
2. ГОСТ Р 8.722-2010 «ГСИ Анализаторы жидкости кондуктометрические. Методика поверки».
-
3. Техническая документация фирмы «SWAN Analytische Instrumente AG», Швейцария
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.722-2010 «ГСИ Анализаторы жидкости кондуктометрические. Методика поверки»
Средства поверки: рабочие эталоны удельной электрической проводимости 2-го разряда
- эталонные растворы по ГОСТ 8.457-2000;
Заявитель
ООО «ТЕХНОАНАЛИТ»Адрес: 105062, г.Москва, ул. Покровка, д. 42, стр. 5А
Тел/Факс: (495) 258-25-90 / (495) 937-70-40
E-mail: info@technoanalyt.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И.Менделеева», регистрационный № 30001-10 Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14; e-mail: info@vniim.ruРабота анализатор основана на измерении электрического сопротивления растворов жидкостей и преобразовании его в значение удельной электрической проводимости.
Конструктивно анализаторы состоят из: электронного блока, включающего: блок питания, измерительный блок с программным обеспечением, жидкокристаллический дисплей, панель управления, блок распределения выходных сигналов и аналитического блока, включающего: один или два датчика удельной электропроводимости типа ячеек Кольрауша: Swansensor RC U, UP-Con; Shurecon P или бесконтактный трансформаторный датчик Swansensor Inducon; температурный датчик Pt1000 или NT5K; проточную ячейку QV-flow, B-flow, Q-flow, Catcon, Catcon plus, M-flow; регулятор расхода пробы; Н-катионитовый фильтр (только для модификации Deltacon).
Электронный блок AMI обеспечивает: преобразование сигнала, полученного от аналитического блока; формирование показаний на дисплее; формирование стандартных выходных сигналов; самодиагностику и формирование аварийных сигналов; температурную компенсацию и внутреннюю регистрацию измеренных значений; расчет концентраций общего содержания растворенных солей по значениям измеренной удельной электропроводимости.
Аналитический блок обеспечивает: непрерывный поток пробы жидкости через измерительную ячейку с постоянной скоростью; измерение удельного электрического сопротивления жидкости, проходящей через измерительную ячейку; передачу измеренного сигнала в электронный блок.
Модификации анализаторов различаются (см. Приложение 1) типом используемых измерительных ячеек (контактные двух- или четырехэлектродные, бесконтактные трансформаторные), областью применения (для сверхчистой воды, для вод пароводяного цикла ТЭС, для питьевой, природной и сточных вод, для концентрированных растворов, для пищевой промышленности); Модификации AMI Deltacon Power, AMI Deltacon DG рассчитывают значение рН через определение общей электропроводности и электропроводности Н-катионированной пробы. Модификации AMI Powercon Acid, AMI Deltacon Power, AMI Del-tacon DG комплектуются ионообменной (катионобменой) колонкой с индикаторной смолой. Модификации AMI Solicon, AMI Inducon выдают данные по солесодержанию в пересчете от измеренной удельной электропроводимости. Все модификации кроме AMI Inspector Conductivity имеют настенное исполнение.

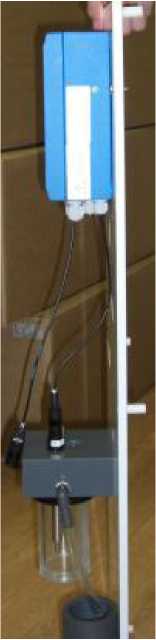

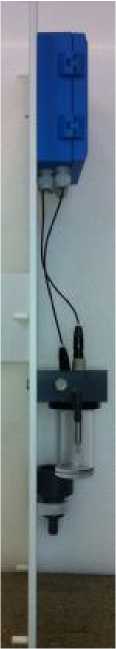

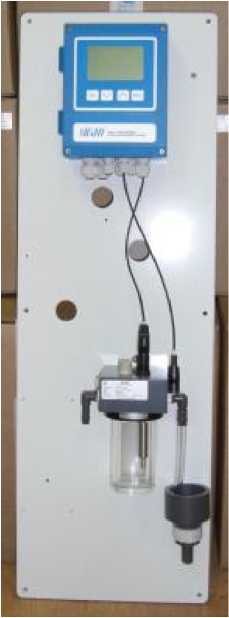

Внешний вид анализаторов представлен на рис. 1-8.

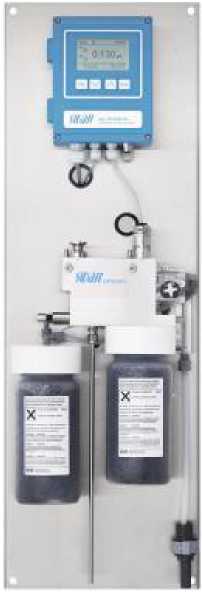

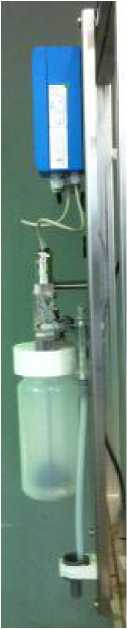

Рис. 1 Анализаторы жидкости кондуктометрические AMI модификаций AMI Rescon
t

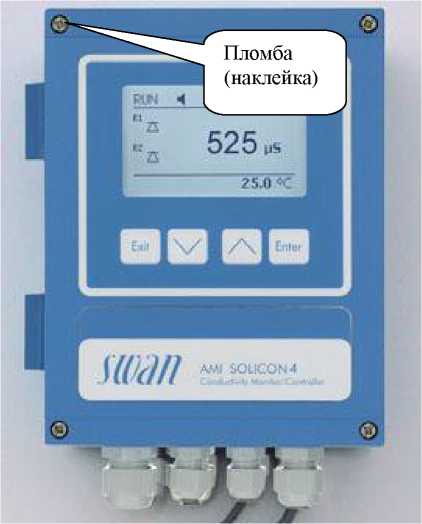

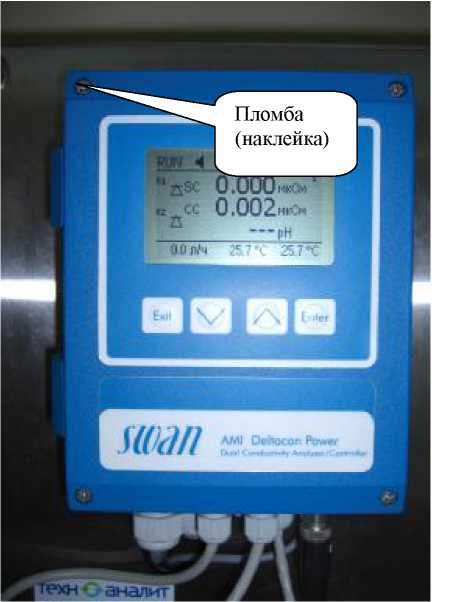

Пломба (наклейка)
21

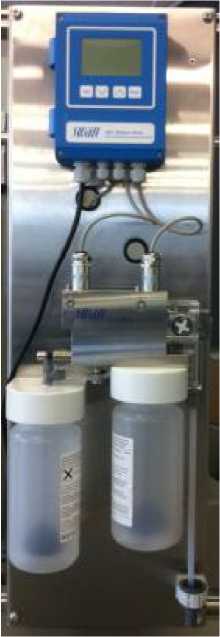

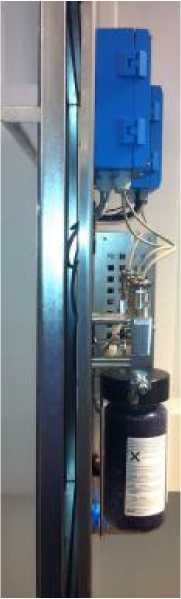

Рис. 3 Анализаторы жидкости кондуктометрические AMI модификаций AMI Powercon Acid

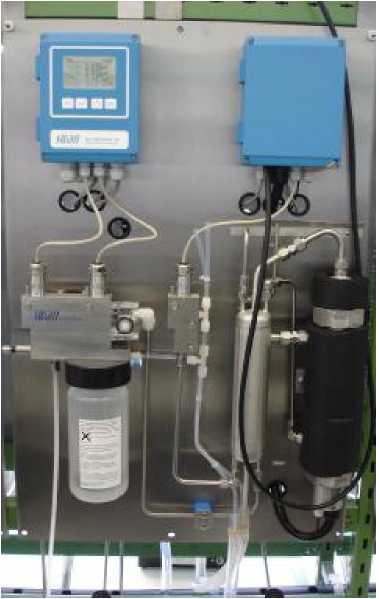

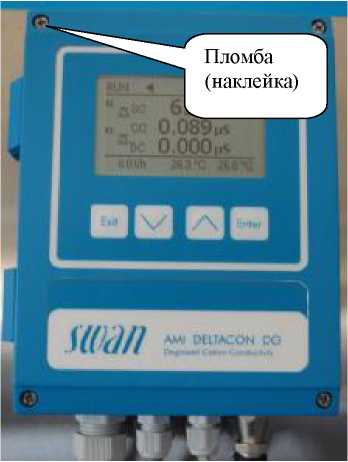

Рис.5 Анализаторы жидкости кондуктометрические AMI модификаций AMI Deltacon DG
525 .ч
?5Л «>
Пломба
(наклейка)
_____ J
Лист № 5
Всего листов 10

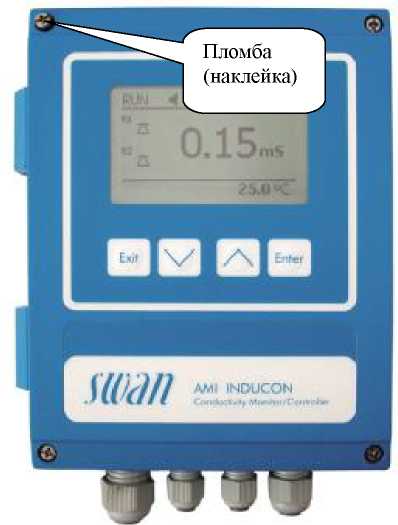

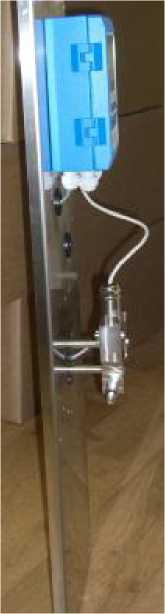

Рис. 7 Анализаторы жидкости кондуктометрические AMI модификаций AMI Inducon

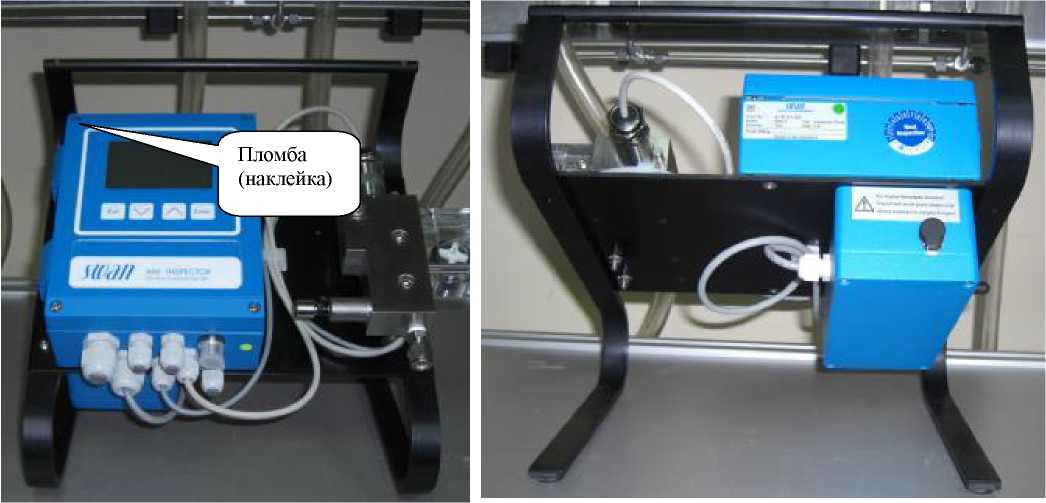

Рис.8 Анализаторы жидкости кондуктометрические AMI модификаций AMI Inspector Conductivity
Лист № 6 Всего листов 10
Основные метрологические и технические характеристики анализаторов приведены в таблицах Приложения 1.
Лист № 7
Всего листов 10
Наименование |
Значение характеристики для модели | |||||||
AMI Rescon |
AMI Powercon Acid |
AMI Powercon Specific |
AMI Deltacon Power |
AMI Deltacon DG |
AMI Soli con |
AMI Inducon |
AMI Inspector Conductivity | |
Максимальное количество подключаемых датчиков удельной электропроводимости |
1 |
2 |
3 |
1 | ||||
Тип датчика: |
RC-U |
UP-CON 1000 |
Shurecon P |
Inducon 1000 |
UP- CON 1000 | |||
Диапазоны измерений удельной электропроводимости, См/м |
0,0540"4 - 0,1 |
0,05540"4 - 0,1 |
0,140"4- 0,1 |
2 - 200 |
0,05540"4 - 0,1 | |||
Пределы допускаемой основной приведенной погрешности, % |
±5 (до 20мкСм/см) ±3 (более 20 мкСм/см) |
±5 | ||||||
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 оС |
0,5 предела допускаемой погрешности в режиме измерения УЭП. | |||||||
Тип датчика температуры: |
NT5K |
Pt1000 | ||||||
Диапазон измерений тем-о пературы, С |
от 0 до плюс 70 | |||||||
Пределы допускаемой основной абсолютной погрешности измерения температуры, °С |
0,1 | |||||||
Габаритные размеры -комплекта, на панели, мм, не более: - вторичного преобразова -теля, мм, не более |
850X570X200 140x70x180 |
275 X320X240 140X70X180 |
Масса -комплекта на панели, кг, не более - вторичного преобразова -теля, кг, не более |
12 1,5 |
9 1,5 |
12 1,5 |
|
Выходные сигналы: |
2 программируемых токовых сигнала 0 / 4- 20 мА, 4 программируемых контакта для организации аварийных сигналов или сигнализации о достижении предельно-допустимых значений | |||
Выходной интерфейс |
RS 232 с Hyper Terminal (логгер), RS 485 с протоколом передачи Profibus DP или Modbus | |||
Напряжение питания: | ||||
- переменного тока |
(85 - 265) В, (47 -63) Гц | |||
- постоянного тока |
24В ± 15% | |||
Потребляемая мощность, не более: |
20 Вт | |||
Средний срок службы, лет |
5 | |||
Наработка на отказ, ч, не менее |
10000 | |||
Условия эксплуатации: | ||||
- температура окружаю -щей среды, °С - относительная влажность, %: - диапазон атмосферного давления, кПа |
от минус 10 до плюс 50 от 10 до 90 (без конденсации) от 84 до 106,7 |
